Accessori per ascensori: guida a scelta e compatibilità

Gli accessori per ascensori comprendono componenti elettrici, meccanici e di servizio che permettono a impianto, porte e cabina di funzionare correttamente, essere monitorati e risultare utilizzabili. Alcuni ricambi incidono direttamente su sicurezza e movimento; altri migliorano segnalazione, comunicazione, comfort e manutenzione.

Per scegliere un accessorio per ascensore non è sufficiente una descrizione generica come “sensore porta” o “pulsante cabina”. Occorre verificare il modello del componente sostituito, le dimensioni di montaggio, i collegamenti, i valori elettrici, la funzione nel circuito e l'eventuale configurazione del quadro o della manovra. Questa guida aiuta a impostare il controllo tecnico prima dell'ordine.

Cosa rientra tra gli accessori per ascensori?

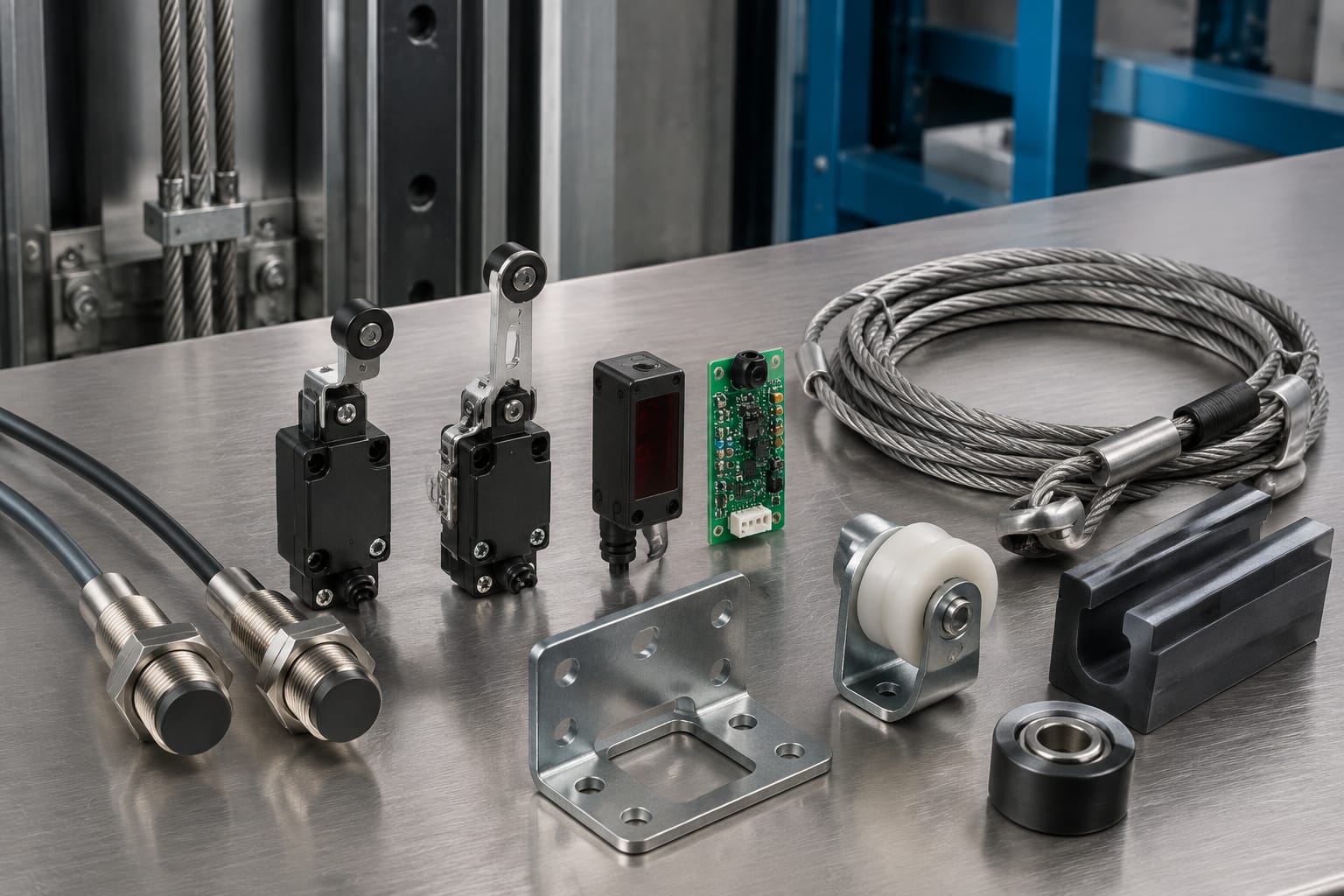

Nel settore elevatorio il termine “accessori” copre una famiglia molto ampia di parti. Non indica necessariamente elementi secondari: un finecorsa, un contatto di sicurezza o un sensore di livellamento possono essere piccoli, ma essenziali per il comportamento dell'impianto.

In genere, gli accessori per ascensori si dividono in queste categorie:

• componenti di comando e rilevamento, come microinterruttori, finecorsa, sensori magnetici e contatti;
• pulsantiere, bottoni, indicatori di piano, display e dispositivi di allarme;
• ricambi per porte di piano e porte di cabina, inclusi rulli, pattini, serrature e contatti;
• elementi della cabina, come fotocellule, ventilazione, illuminazione, specchi, corrimano e dispositivi di comunicazione;
• guide, pattini, lubrificatori e minuteria meccanica;
• strumenti e accessori per il personale addetto alla manutenzione.

La distinzione tra ricambio principale e accessorio dipende dalla distinta del costruttore e dal contesto di fornitura. Dal punto di vista dell'acquisto, conta soprattutto definire con precisione il componente, la sua funzione e la compatibilità con l'impianto esistente.

Un distributore o un'impresa di manutenzione che gestisce marchi diversi dovrebbe inoltre separare gli articoli standardizzati da quelli vincolati a una specifica serie, revisione o logica di manovra. Questa separazione riduce i resi e limita il rischio di fermo impianto per un componente non installabile.

Interruttori elettrici e sensori

Interruttori e sensori trasformano posizioni, movimenti, presenza o anomalie in segnali utilizzabili dalla catena di controllo. Sono impiegati in vano, cabina, porte, selettori e dispositivi di sicurezza. Una classificazione utile parte dalla funzione, non dal solo aspetto esterno.

Finecorsa, microinterruttori e contatti di sicurezza

I finecorsa rilevano il raggiungimento di una posizione definita. Possono essere utilizzati per limitare una corsa, confermare un posizionamento o interagire con un circuito di controllo. I microinterruttori sono spesso presenti in serrature, porte, dispositivi di blocco e gruppi meccanici nei quali un piccolo movimento aziona il contatto.

Prima di sostituire un interruttore, verificare:

• tipo di contatto: normalmente aperto, normalmente chiuso oppure configurazione combinata;
• numero di contatti e schema di cablaggio;
• azionatore: leva, rullo, pistoncino, leva a rullo o altra geometria;
• dimensioni del corpo, fori di fissaggio e posizione dell'azionatore;
• tensione, corrente, categoria d'impiego e natura del carico;
• grado di protezione richiesto dall'ambiente di installazione;
• funzione nel circuito, in particolare se collegato a una catena di sicurezza.

Due microinterruttori con la stessa forma possono lavorare con logiche opposte. Copiare i collegamenti senza consultare schema e marcature può generare una segnalazione errata oppure impedire il funzionamento dell'impianto.

Sensori di livellamento e di posizione

Il livellamento controlla l'allineamento della cabina rispetto al piano di sbarco. A seconda del sistema, il rilevamento può utilizzare sensori magnetici, induttivi, ottici o altri dispositivi abbinati a bandiere, camme o elementi di riferimento. Non esiste quindi un sensore “universale” di livellamento.

Quando si valuta un ricambio, identificare il principio di rilevamento, la distanza di attivazione, la polarità o logica di uscita, il connettore e la posizione del sensore rispetto all'elemento da rilevare. Per esempio, un sensore/interruttore di livellamento a bacchetta per ascensore Otis va confrontato con il riferimento installato e con la configurazione della manovra, non soltanto con la fotografia del prodotto.

Rilevamento della rotazione e del movimento

I dispositivi di rilevamento rotazione controllano la presenza o l'assenza di movimento in organi rotanti. Possono contribuire al monitoraggio di condizioni operative previste dal costruttore. La scelta richiede attenzione al punto di montaggio, alla geometria dell'elemento da rilevare, al tipo di segnale e alla compatibilità con l'unità che riceve l'informazione.

Per un articolo come un interruttore di rilevamento rotazione per impianti Mitsubishi, il codice, la serie applicabile e le caratteristiche del collegamento sono verifiche più affidabili della sola denominazione commerciale.

Per componenti integrati nella catena di sicurezza, l'equivalenza funzionale presunta non è sufficiente. Devono essere rispettati il progetto dell'impianto, le istruzioni del fabbricante e le procedure applicabili al lavoro su ascensori.

Pulsanti, indicatori e componenti per la comunicazione

Le parti di interfaccia collegano utenti, cabina e sistema di controllo. Includono pulsanti di chiamata e selezione, chiavi, indicatori, display, segnalatori acustici, citofoni e dispositivi di allarme. Anche quando l'estetica è importante, la verifica tecnica resta prioritaria.

Pulsantiere di cabina e di piano

Per bottoni e pulsantiere occorre valutare la compatibilità meccanica, elettrica e visiva. Un pulsante può avere stesso diametro frontale ma profondità diversa, fissaggi incompatibili o un sistema di illuminazione non supportato.

La scheda di verifica dovrebbe contenere:

• diametro del foro e ingombro posteriore;
• forma della ghiera e finitura visibile, se il ricambio deve uniformarsi alla pulsantiera esistente;
• tipo di illuminazione e tensione prevista;
• simbolo, Braille, rilievo e direzione della freccia quando pertinenti;
• tipo e numero di terminali;
• segnale inviato alla manovra, soprattutto per pulsanti con elettronica integrata;
• codice del costruttore della pulsantiera o del modulo originale.

In una modernizzazione parziale, sostituire solo alcuni bottoni con versioni esteticamente differenti può rendere meno leggibile l'interfaccia. Conviene definire se l'obiettivo sia un ripristino puntuale, l'uniformità della pulsantiera o il rinnovo completo del pannello.

Display, frecce e segnalazioni

Indicatori di posizione, frecce direzionali e display devono essere compatibili con il protocollo o l'interfaccia della manovra. Le variabili da confermare includono alimentazione, tipo di comunicazione, cablaggio, dimensioni del vano di incasso, orientamento e modalità di visualizzazione.

Non bisogna dedurre la compatibilità dal fatto che due display mostrino informazioni simili. I dati trasmessi dalla centralina, i connettori e la programmazione possono cambiare tra serie diverse dello stesso marchio.

Comunicazione e allarme

Telefoni di cabina, moduli di allarme, altoparlanti, campanelli e dispositivi di comunicazione devono essere selezionati valutando l'architettura presente e l'uso previsto. Per le apparecchiature che partecipano alla comunicazione d'emergenza, verificare requisiti dell'impianto, collegamenti disponibili, alimentazione di riserva e compatibilità con i sistemi già installati.

La sostituzione di un componente audio non risolve automaticamente eventuali problemi della linea, dell'alimentatore, del cablaggio o della configurazione. In fase diagnostica è utile distinguere il difetto del dispositivo dal difetto del circuito che lo alimenta o lo gestisce.

Accessori per porte e cabina

Le porte concentrano componenti meccanici ed elettrici soggetti a cicli ripetuti. Per questo rulli, pattini, contatti, elementi di trascinamento, serrature e dispositivi di protezione devono essere identificati con particolare rigore.

Rulli, pattini e componenti del vano porta

Rulli e pattini guidano il movimento della porta e contribuiscono a mantenere l'allineamento previsto. Usura, deformazioni, gioco eccessivo o materiali deteriorati possono incidere su rumorosità, regolarità della corsa e chiusura.

La verifica include diametro del rullo, larghezza, foro o perno, posizione di montaggio, profilo, materiale e senso del gruppo quando rilevante. Per un pattino, occorre controllare forma, dimensioni, posizione degli inserti e compatibilità con il sistema di aggancio esistente.

Le porte automatiche sono spesso composte da ricambi con somiglianze ingannevoli. Un rullo con pochi millimetri di differenza può alterare la regolazione; un pattino con profilo errato può non ingaggiare correttamente la porta di piano.

Serrature e contatti porta

Serrature, contatti e gruppi di blocco richiedono un livello di attenzione superiore perché intervengono nel controllo dello stato delle porte. L'installatore deve identificare esattamente il modello della porta, l'esecuzione sinistra o destra quando prevista, il tipo di azionamento e lo schema elettrico.

Non sostituire un componente di blocco con una versione “simile” senza accertare il riferimento tecnico e l'idoneità per quel gruppo porta. Dopo l'intervento, le verifiche funzionali devono essere svolte da personale qualificato secondo le procedure applicabili.

Fotocellule e protezioni del passaggio

Barriere ottiche, fotocellule e bordi sensibili aiutano a rilevare ostacoli durante la chiusura delle porte. La scelta dipende da altezza e numero di raggi, dimensioni, fissaggi, alimentazione, cavi, connettori, logica di uscita e interfaccia con l'operatore porta.

Una barriera fisicamente installabile può non essere compatibile con l'elettronica esistente. Prima di ordinare, controllare se il problema segnalato dipende dal trasmettitore, dal ricevitore, dal cablaggio, dalle staffe o dall'unità di controllo della porta.

Elementi della cabina

Specchi, corrimano, plafoniere, ventilatori, pavimentazioni e pannelli sono normalmente scelti considerando dimensioni, materiale, fissaggi, resistenza all'uso e coerenza con l'allestimento della cabina. Per i componenti elettrici di cabina, verificare tensione, potenza, dissipazione termica e tipo di collegamento.

Negli interventi di ammodernamento è utile separare gli elementi puramente estetici da quelli che implicano modifiche a cablaggio, alimentazione o dispositivi di sicurezza. Questo permette di stimare meglio materiali, tempi di lavoro e controlli successivi.

Guide, lubrificazione e componenti meccanici

Guide, pattini di cabina e contrappeso, sistemi di lubrificazione e minuterie meccaniche incidono sulla qualità di scorrimento e sulla conservazione dei componenti. Una scelta corretta parte dalle dimensioni effettive e dal tipo di applicazione.

Pattini guida e inserti di scorrimento

I pattini guida possono essere rigidi, elastici o a rullo secondo il progetto dell'impianto. Gli inserti di scorrimento richiedono il controllo del profilo della guida, delle dimensioni della sede, della regolazione disponibile e del materiale. Non tutti i pattini con uguale larghezza nominale sono intercambiabili.

In presenza di vibrazioni o rumori non è corretto attribuire automaticamente la causa ai pattini. Bisogna valutare anche condizioni delle guide, regolazione, fissaggi, giochi meccanici, carico e stato generale dell'insieme.

Lubrificatori e materiali di consumo

I lubrificatori distribuiscono il prodotto previsto lungo la guida o sulla superficie per cui sono progettati. Per la sostituzione controllare attacco, posizione, serbatoio o supporto, tipo di feltro o elemento distributore e indicazioni del costruttore sulla lubrificazione.

Il lubrificante non è un rimedio universale per problemi di marcia. Un eccesso di prodotto può attirare sporco, mentre il prodotto non idoneo può essere incompatibile con materiali, condizioni di esercizio o prescrizioni di manutenzione. La pulizia e l'ispezione del sistema sono parte della decisione.

Fissaggi e minuteria

Viti, dadi, molle, distanziali, perni e staffe vanno identificati per misura, passo della filettatura, resistenza, rivestimento e funzione. Nei gruppi che lavorano con vibrazioni o in posizioni critiche, non è prudente sostituire una minuteria specificata con un articolo generico solo perché sembra corrispondente.

Accessori per manutenzione e assistenza

Gli accessori destinati al servizio tecnico aiutano ad accedere, ispezionare, regolare e diagnosticare l'impianto. Rientrano in questa area chiavi autorizzate, attrezzi specifici, connettori di prova, etichette tecniche, elementi di illuminazione per vano e componenti per operazioni ricorrenti.

La regola pratica è distinguere tra:

• utensili generici, selezionati in base a qualità e impiego professionale;
• utensili o chiavi vincolati a una marca, porta o centralina;
• componenti di prova che devono essere compatibili con connettori e livelli di segnale;
• articoli utilizzati durante attività su dispositivi di sicurezza, da impiegare esclusivamente con le procedure previste.

Un assortimento di ricambi per manutenzione non dovrebbe basarsi solo sui pezzi più richiesti. È più efficace analizzare parco impianti, anzianità, marchi di porte e manovre, guasti ricorrenti e tempi necessari per reperire ogni codice. Per importatori e distributori, questa classificazione permette inoltre di differenziare articoli multi-brand da prodotti specifici per piattaforma.

Verificare modello, dimensioni e valori nominali

La compatibilità deve essere dimostrata tramite dati tecnici, non dedotta dalla somiglianza visiva. Prima di richiedere un'offerta o emettere un ordine, raccogliere informazioni direttamente dal componente rimosso e dall'impianto.

Dati minimi da raccogliere

Per la maggior parte degli accessori per ascensori, questa lista riduce le ambiguità:

1. Codice ricambio completo e tutte le sigle riportate sul pezzo.
2. Marca, modello e versione dell'impianto o del sottosistema interessato.
3. Fotografie nitide di fronte, retro, etichetta, connettori e punti di fissaggio.
4. Misure rilevanti, incluse interassi, diametri, profondità e quote del profilo.
5. Schema dei collegamenti, colori dei cavi e marcature dei terminali.
6. Tensione, corrente, potenza, frequenza o tipo di segnale, quando applicabili.
7. Funzione esatta del componente e sintomo riscontrato.
8. Quantità richiesta e necessità di ricambio singolo, kit o coppia destra/sinistra.

Per gli articoli meccanici, utilizzare un calibro e indicare l'unità di misura evita errori banali. Per le parti elettriche, riportare testualmente quanto letto sulla targhetta è preferibile a una descrizione approssimativa.

Confrontare il nuovo componente con quello installato

Un controllo efficace mette a confronto almeno cinque aspetti: funzione, interfaccia meccanica, collegamento elettrico, valori nominali e ambiente d'uso. Se uno di questi elementi non corrisponde, occorre approfondire prima dell'installazione.

La tabella dati di un catalogo è utile, ma non sostituisce i documenti del costruttore dell'impianto. Questo vale in particolare per componenti programmabili, moduli elettronici, schede, dispositivi di sicurezza e ricambi destinati a serie con molte revisioni.

Evitare errori di compatibilità e di ordinazione

Gli errori più costosi nascono spesso da una richiesta incompleta. Il ricambio arriva, sembra corretto, ma non si monta oppure non comunica con il sistema. Una procedura di acquisto essenziale può prevenire gran parte di questi casi.

Errori ricorrenti

• Ordinare dal solo aspetto esterno del componente.
• Confondere il marchio dell'ascensore con quello della porta, della manovra o della pulsantiera.
• Trascurare suffissi, revisioni e codici secondari.
• Non indicare il senso di montaggio di parti destre e sinistre.
• Ignorare la tensione o il tipo di segnale di un dispositivo elettrico.
• Considerare equivalenti connettori simili ma cablati in modo diverso.
• Sostituire un elemento di sicurezza senza verificare il progetto e la documentazione applicabile.
• Ordinare un componente singolo quando il gruppo funziona correttamente solo come kit o coppia.
• Richiedere un “equivalente” senza definire quali caratteristiche siano ammesse come alternative.

Procedura pratica prima dell'ordine

1. Identificare il guasto senza presumere che il primo componente coinvolto sia la causa.
2. Annotare codice, marcature, misure e collegamenti dell'articolo installato.
3. Verificare modello dell'impianto e del sottosistema, ad esempio porta o manovra.
4. Confrontare i dati tecnici dell'alternativa con quelli del pezzo originale.
5. Chiarire se il ricambio richiede regolazione, parametrizzazione o aggiornamento del cablaggio.
6. Far eseguire installazione e verifiche a personale abilitato e competente per il tipo di intervento.

Quando mancano dati sufficienti, è meglio sospendere l'ordine e raccogliere ulteriori informazioni. La velocità di acquisto non compensa un fermo più lungo causato da un articolo incompatibile.

Domande frequenti

Un accessorio universale è sempre compatibile?

No. “Universale” può indicare una gamma ampia di applicazioni, ma non elimina la necessità di controllare misure, collegamenti, valori nominali e funzione. Per componenti con ruolo di sicurezza o comunicazione con la manovra, la verifica è ancora più importante.

Posso sostituire un sensore con uno avente la stessa tensione?

La tensione è solo uno dei parametri. Servono anche tecnologia di rilevamento, logica di uscita, distanza di intervento, cablaggio, connettore, posizione di montaggio e compatibilità con il circuito esistente.

Quali informazioni inviare per identificare un ricambio porta?

Fornire marca e modello della porta, codice del pezzo, fotografie, quote, lato di montaggio, tipo di connettore o cablaggio e descrizione del gruppo in cui è installato. Per rulli e pattini sono particolarmente importanti diametro, larghezza, perno e profilo.

Gli accessori di cabina richiedono sempre modifiche alla manovra?

No. Alcuni elementi sono meccanici o si collegano a circuiti già predisposti. Display, pulsanti elettronici, sistemi di comunicazione e dispositivi con logiche specifiche possono invece richiedere verifica dell'interfaccia, cablaggio o configurazione.

Un acquisto affidabile di accessori per ascensori parte da un'identificazione tecnica completa e termina con un controllo dell'installazione nel contesto dell'impianto. Kelevator fornisce ricambi multi-brand per importatori, distributori, manutentori, aziende di modernizzazione e acquirenti OEM: per una richiesta mirata, preparare codice, foto, misure, dati elettrici e applicazione del componente riduce le incertezze fin dall'inizio.
