Un buffer lift, detto anche tampone di fondo corsa, e un dispositivo di sicurezza installato nel vano alla base della corsa. Interviene quando cabina o contrappeso oltrepassano la posizione terminale inferiore, assorbendo energia e riducendo la decelerazione dell'impatto.
La scelta non dipende soltanto dal fatto che il tampone sia a olio o a molla. Per individuare un ricambio corretto occorre verificare applicazione, velocita nominale, massa, corsa utile, quote di fissaggio, altezza a riposo e presenza di contatti elettrici. Un buffer visivamente simile ma con corsa o taratura non idonee non deve essere montato.
Cosa fa un buffer lift
Il buffer lift costituisce l'ultima protezione meccanica nella fossa dell'ascensore. Non e un normale elemento di arresto e non sostituisce il corretto funzionamento di finecorsa, limitatore di velocita, paracadute, freno e sistema di controllo.
Quando la cabina o il contrappeso raggiungono il fondo corsa oltre il limite previsto, il tampone riceve il contatto tramite una piastra o una superficie dedicata. La sua funzione e dissipare o accumulare l'energia del movimento in modo controllato, limitando la corsa residua e le sollecitazioni sulla struttura.
In condizioni ordinarie, il tampone non dovrebbe essere compresso. Se durante un sopralluogo risulta schiacciato, inclinato, fuori asse o segnato da urti ripetuti, e necessario verificare la causa prima di limitarsi a sostituirlo. Potrebbero essere coinvolte le quote di arresto, i rallentamenti, i dispositivi terminali, il pattinamento della macchina o regolazioni errate.
Un controllo efficace considera il sistema completo:
- posizione dei tamponi rispetto a cabina e contrappeso;
- verticalita e stabilita dei supporti;
- integrita delle superfici di impatto;
- presenza di ostacoli o materiali estranei in fossa;
- corretto intervento dei dispositivi elettrici associati;
- corrispondenza con la documentazione dell'impianto e con le istruzioni del costruttore.

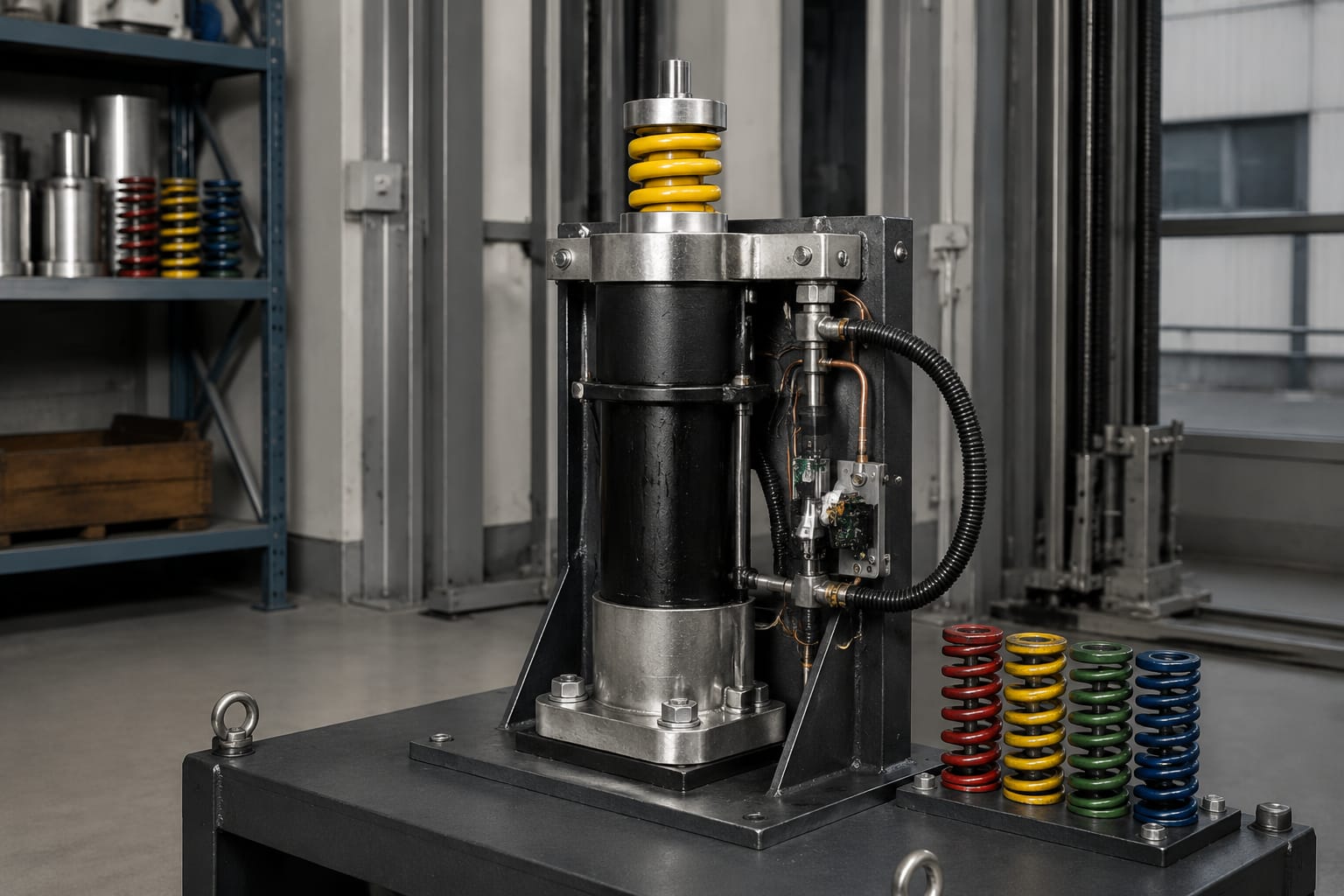

Tamponi a olio e tamponi a molla: differenze operative
I principali tipi di buffer per ascensori sono a molla e a olio. Entrambi limitano l'effetto dell'urto, ma lavorano in modo differente e non sono intercambiabili per semplice equivalenza geometrica.
| Caratteristica | Tampone a molla | Tampone a olio |
|---|---|---|
| Principio di lavoro | La molla si comprime e restituisce energia | Il pistone comprime l'olio, dissipando energia durante la corsa |
| Comportamento dopo l'impatto | Possibile ritorno elastico | Ritorno controllato del pistone, secondo il progetto |
| Impiego tipico | Impianti con condizioni di esercizio compatibili con questa soluzione | Impianti che richiedono maggiore capacita di assorbimento e smorzamento |
| Controlli prioritari | Rotture, deformazioni, corrosione, fissaggi e altezza libera | Perdite, livello o stato del fluido ove previsto, stelo, corrosione, corsa e ritorno |
| Rischio caratteristico | Deformazione o perdita di elasticita della molla | Perdita d'olio, danneggiamento di guarnizioni o stelo, risposta alterata |
Tamponi a molla
Il tampone a molla assorbe l'energia mediante la compressione dell'elemento elastico. E una soluzione meccanicamente semplice, ma deve essere impiegata esclusivamente entro le condizioni previste dal progetto dell'impianto e dalla normativa applicabile.
Durante l'ispezione, la molla deve essere priva di spire rotte, schiacciamenti anomali, corrosione passante e deformazioni permanenti. Anche la piastra di base, il corpo guida e gli ancoraggi meritano attenzione: una molla apparentemente integra non garantisce sicurezza se lavora disassata o su un supporto deteriorato.
Non valutare un tampone a molla soltanto dalla sua altezza. Diametro del filo, numero di spire, guida interna, corsa ammessa e carico di lavoro determinano la risposta del componente.
Tamponi a olio
Nel tampone oleodinamico, spesso chiamato buffer idraulico, l'energia viene dissipata dalla resistenza del fluido al passaggio attraverso condotti calibrati. Questo consente una decelerazione piu progressiva rispetto alla sola risposta elastica della molla, quando il componente e correttamente dimensionato e mantenuto.
Il corpo deve restare integro, lo stelo pulito e non piegato, mentre le superfici cromate o trattate non devono presentare rigature profonde, ossidazione o pitting. Una piccola traccia di sporco non equivale automaticamente a una perdita, ma olio fresco sul corpo, alla base o in fossa richiede una verifica immediata dell'origine.
Per approfondire componenti e configurazioni di questa categoria, puo essere utile esaminare i tamponi oleodinamici per ascensori, confrontando sempre i dati del prodotto con quelli del tampone installato.
Quale tipo scegliere
Non esiste un tipo “migliore” in assoluto. Il ricambio deve ripristinare la configurazione progettata o essere approvato come soluzione compatibile dal soggetto competente. Sostituire un tampone a olio con uno a molla, o viceversa, richiede una valutazione tecnica dell'impianto: cambiano comportamento, corsa, ingombro, risposta all'urto e possibili requisiti di controllo.
La decisione di acquisto dovrebbe partire da targhetta, disegno, manuale e rilievo in fossa, non da una fotografia o dal solo diametro esterno.
Applicazioni per cabina e contrappeso
In una fossa possono essere presenti tamponi destinati alla cabina, al contrappeso oppure a entrambi. Le due applicazioni non vanno confuse, anche quando i componenti sembrano identici.
Il buffer sotto la cabina deve essere coerente con la massa complessiva che potrebbe gravare su di esso nelle condizioni previste, inclusi gli elementi rilevanti indicati nella documentazione tecnica. Quello destinato al contrappeso va invece identificato rispetto alla massa del contrappeso e alla sua geometria di impatto.
La posizione e importante quanto la taratura. Il punto di contatto deve cadere sulla zona prevista della piastra o del telaio, senza interessare bordi, bulloneria, staffe o parti non progettate per l'urto. Un disassamento puo piegare lo stelo di un tampone a olio, caricare lateralmente una molla o danneggiare il basamento.
Prima della sostituzione, verificare:
- quantita e disposizione originaria dei tamponi;
- identificazione cabina/contrappeso, se riportata;
- distanza e allineamento rispetto alle superfici di battuta;
- altezza del tampone in estensione e quota della fossa;
- condizioni di telaio, zoccoli e piastre di impatto;
- eventuali modifiche apportate durante una modernizzazione.
Nei lavori di ammodernamento, una variazione di portata, massa cabina, massa del contrappeso, velocita o corsa non lascia automaticamente validi i buffer esistenti. Il calcolo e la verifica devono seguire il progetto aggiornato dell'impianto.
Corsa, velocita e carico: i dati che determinano il buffer
Corsa utile, velocita e carico sono dati centrali per la selezione. Il tampone deve avere una capacita di assorbimento adeguata all'energia che puo ricevere e deve completare la propria corsa senza generare condizioni incompatibili con il sistema.
La velocita nominale dell'ascensore e un punto di partenza, ma non e l'unico dato utile. Occorre capire quali condizioni devono essere considerate dal progetto, inclusi eventuali scenari di intervento terminale e la configurazione della macchina. Non applicare formule generiche per scegliere un ricambio: la massa effettiva, la corsa disponibile, il tipo di azionamento e le prescrizioni applicabili incidono sul risultato.
Dati da raccogliere dalla targhetta e dal rilievo
Per una richiesta di offerta, per la gestione di magazzino o per l'identificazione di un ricambio multi-brand, raccogliere almeno:
- costruttore e codice del buffer, se leggibili;
- tipologia: a molla, a olio o altra configurazione specifica;
- velocita di riferimento indicata;
- portata, massa o intervallo di carico riportato;
- corsa nominale e altezza a riposo;
- diametro e forma della testa di impatto;
- dimensioni della piastra di base e interassi di fissaggio;
- presenza, modello e cablaggio di eventuali interruttori;
- fotografie nitide di targhetta, base, stelo e danni visibili.
Se la targhetta e assente o illeggibile, il rilievo dimensionale aiuta, ma non basta da solo a determinare l'idoneita. Serve un confronto con lo schema dell'impianto, la documentazione tecnica disponibile o il componente identificato dal costruttore.
Errori frequenti nella selezione
Un errore comune e ordinare in base alla sola quota totale. Due buffer della stessa altezza possono avere corse, forze e fissaggi diversi. Altrettanto rischioso e interpretare la presenza di quattro fori alla base come prova di compatibilita: cambiano interassi, diametri, classe delle viti e geometria del supporto.
Non usare mai una prolunga improvvisata per compensare un'altezza errata. Una modifica della quota di battuta influisce sulle distanze di sicurezza e richiede valutazione progettuale. Anche il riutilizzo di bulloneria corrotta o non conforme alle istruzioni di montaggio puo compromettere il fissaggio.

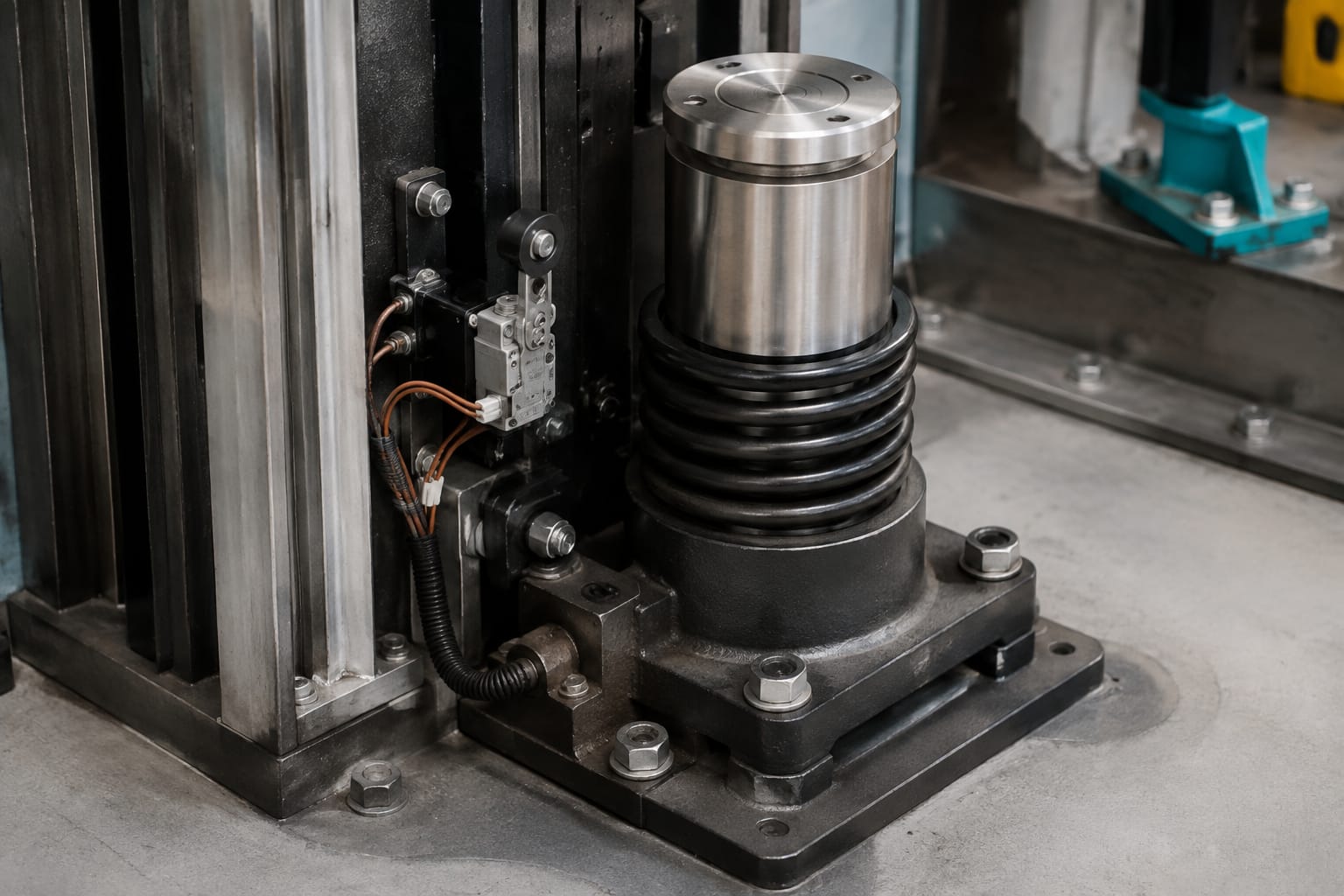

Interruttori del buffer e prova elettrica
Alcuni buffer sono associati a un interruttore o a un contatto che segnala la condizione del tampone. Il suo ruolo preciso dipende dal progetto dell'impianto: puo partecipare alla catena di sicurezza, rilevare una posizione anomala o impedire il funzionamento fino al ripristino previsto.
Il contatto elettrico non deve essere considerato un accessorio secondario. Un tampone fisicamente integro con interruttore non funzionante, cablaggio lesionato o attuatore regolato male puo produrre un guasto di sicurezza o un fermo impianto difficile da diagnosticare.
La verifica include normalmente:
- identificazione del tipo di contatto e della sua funzione nello schema elettrico;
- controllo di leva, rullo, camma o attuatore, senza deformazioni;
- esame di morsetti, guaine, pressacavi e continuita del conduttore;
- prova della commutazione nelle posizioni previste;
- conferma a quadro della risposta attesa, secondo la procedura autorizzata;
- ripristino della protezione contro umidita, sporco e urti.
Per componenti specifici, confrontare fissaggio, leva, logica del contatto e connettore. Sono disponibili riferimenti per interruttori buffer serie 3300-3600 e per interruttori tampone Mitsubishi; il codice e la funzione del dispositivo installato restano comunque gli elementi decisivi.
Non ponticellare o escludere un contatto per mantenere l'ascensore in servizio. Se il circuito non si ripristina dopo un controllo, occorre individuare la causa e applicare la procedura di manutenzione e messa in sicurezza prevista.
Perdite, corrosione e danni da controllare
Il controllo visivo della fossa e un passaggio essenziale, ma deve essere metodico. Polvere e deposito di lubrificante possono mascherare una perdita lenta; acqua o condensa possono accelerare corrosione di basi, molle, steli, interruttori e connessioni.
Tampone a olio: segnali di anomalia
Verificare con particolare attenzione:
- olio visibile sul mantello, sullo stelo o attorno alla base;
- stelo rigato, ossidato, piegato o con gioco anomalo;
- corpo ammaccato o fessurato;
- corsa irregolare, bloccata o ritorno non conforme;
- residui oleosi in fossa che possano creare rischio di scivolamento;
- targhetta danneggiata fino a rendere impossibile l'identificazione.
Una perdita non si risolve semplicemente rabboccando il fluido senza capire perche il componente perde. Guarnizioni, stelo e corpo possono essere compromessi. Valutare riparazione o sostituzione in base alle istruzioni applicabili, alla tracciabilita del componente e alla disponibilita di una soluzione tecnicamente approvata.
Tampone a molla: segnali di anomalia
Per i tamponi a molla controllare:
- spire spezzate, ravvicinate in modo anomalo o deformate;
- corrosione profonda, soprattutto in prossimita delle estremita;
- perdita di altezza libera rispetto al riferimento previsto;
- molla fuori asse o non centrata nella guida;
- piastre di appoggio piegate, allentate o corrose;
- segni di urto laterale sulle parti circostanti.
La verniciatura danneggiata non e necessariamente un motivo sufficiente per sostituire il componente, ma va corretta secondo le procedure idonee per prevenire il degrado. In presenza di corrosione strutturale, rottura o deformazione, il buffer deve essere considerato non idoneo fino a valutazione tecnica.
Identificazione del ricambio e installazione
La sostituzione di un buffer lift deve preservare le prestazioni e la geometria previste dall'impianto. Il percorso piu affidabile e ricercare il codice originale e confermare tutti i dati tecnici; quando non sia possibile, si procede con una comparazione documentata di specifiche, dimensioni e funzione.
Checklist di identificazione del ricambio
Prima dell'ordine, predisporre una scheda con:
| Voce | Perche serve |
|---|---|
| Codice e targhetta | Collega il ricambio alla configurazione del costruttore |
| Tipo di buffer | Evita la sostituzione tra principi di smorzamento diversi |
| Corsa e altezza | Verifica quote di sicurezza e capacita di assorbimento |
| Velocita e massa applicabile | Conferma l'idoneita dinamica |
| Base e fissaggi | Assicura il montaggio sul supporto esistente |
| Testa di impatto | Mantiene il corretto contatto con cabina o contrappeso |
| Interruttore e cablaggio | Assicura compatibilita con il circuito elettrico |
| Foto dell'installazione | Evidenzia orientamento, interferenze e dettagli non quotati |
Kelevator fornisce ricambi multi-brand a importatori, distributori, manutentori, societa di modernizzazione e acquirenti OEM. Per una richiesta tecnica, una scheda completa del componente riduce il rischio di ricevere un buffer dimensionalmente o funzionalmente errato.
Principi di montaggio
L'installazione va eseguita da personale qualificato, con ascensore fuori servizio e messo in sicurezza secondo le procedure applicabili. Prima di rimuovere il componente esistente, annotare posizione, orientamento, spessori autorizzati, cablaggi e riferimenti delle quote.
Pulire il piano di appoggio e controllare che sia integro e in piano. Utilizzare esclusivamente fissaggi, coppie di serraggio e sistemi di bloccaggio prescritti per quel modello o per il progetto dell'impianto. Dopo il montaggio, verificare verticalita, accessibilita per le ispezioni e assenza di interferenze lungo la corsa.
Non effettuare saldature, forature o modifiche al corpo del buffer. Non riparare in campo uno stelo piegato e non improvvisare guarnizioni o adattatori. Questi interventi possono alterare il comportamento del dispositivo e rendere impossibile dimostrarne l'idoneita.
Ispezione e prova dopo l'intervento
Dopo una sostituzione o un intervento sul buffer, l'obiettivo non e soltanto confermare che il nuovo pezzo sia fissato. Occorre verificare che il sistema torni alla configurazione prevista e che nessun circuito o dispositivo sia stato disturbato.
La prova operativa deve seguire la procedura del costruttore, la documentazione dell'impianto e le disposizioni applicabili. Non e appropriato provocare un urto reale sul tampone come verifica ordinaria: una prova di questo tipo puo esporre persone e componenti a rischi e deve essere gestita solo se espressamente prevista.
Un controllo post-servizio comprende normalmente:
- verifica finale di ancoraggi, allineamento e quote;
- ispezione della zona di battuta di cabina e contrappeso;
- controllo della corsa libera e delle distanze richieste;
- prova degli interruttori e dei relativi circuiti;
- controllo di perdite, specialmente nei tamponi a olio;
- rimozione di attrezzi, assorbenti, residui e protezioni temporanee dalla fossa;
- registrazione dell'intervento, del codice installato e delle verifiche effettuate.
Al primo controllo successivo, riesaminare serraggi, eventuali trafilamenti e segni di contatto anomalo. Una registrazione accurata aiuta a riconoscere precocemente un degrado e rende piu semplice l'approvvigionamento del ricambio corretto in futuro.
Domande frequenti sui buffer lift
Un tampone a olio che presenta una lieve perdita puo restare in servizio?
La risposta dipende dall'entita della perdita, dalle istruzioni del componente e dalla valutazione del tecnico responsabile. L'olio visibile non va ignorato: puo indicare un problema di tenuta e ridurre l'affidabilita del dispositivo. Identificare la causa, pulire la zona in sicurezza e decidere l'intervento sulla base della verifica tecnica.
Posso sostituire un buffer senza codice leggibile?
E possibile identificarlo tramite rilievo, fotografie e dati dell'impianto, ma non e sufficiente scegliere il modello piu simile. Servono almeno tipo, corsa, altezza, dati di carico o velocita applicabili, fissaggi e funzione degli eventuali interruttori. In caso di incertezza, occorre risalire alla documentazione tecnica o al progetto.
Il buffer va cambiato dopo ogni contatto?
Un contatto effettivo richiede sempre un'ispezione approfondita del buffer, delle superfici di battuta, del telaio e delle cause che hanno portato all'evento. La necessita di sostituzione dipende dall'esito della verifica e dalle istruzioni del costruttore; deformazioni, perdite, danni allo stelo o perdita di funzionalita richiedono intervento.
Quanto conta l'interruttore del tampone?
Conta quanto la funzione che svolge nel circuito dell'impianto. Deve essere compatibile elettricamente e meccanicamente, montato nella posizione corretta e verificato dopo l'intervento. Non deve mai essere bypassato per risolvere un fermo.
Per scegliere o verificare un buffer lift, partire dai dati tecnici e dalla geometria installata, poi confermare la compatibilita con cabina o contrappeso e con l'eventuale circuito elettrico. Questa sequenza evita ricambi impropri e consente di pianificare un intervento controllabile e documentato.
