Un elevator button panel, cioè il pannello pulsanti dell'ascensore, non è un ricambio intercambiabile solo perché ha la stessa estetica o lo stesso numero di tasti. Occorre distinguere anzitutto tra COP, installato in cabina, e LOP, posizionato al piano. Poi vanno verificati schema elettrico, tensione, connettori, dimensioni della piastra, funzione dei pulsanti e dialogo con il quadro di manovra.
Per una riparazione puntuale può bastare sostituire pulsante, indicatore, scheda o cablaggio. In una modernizzazione, invece, il pannello va valutato come parte di un sistema: comandi, segnalazioni, accessibilità, comunicazione di emergenza e compatibilità con l'impianto esistente.

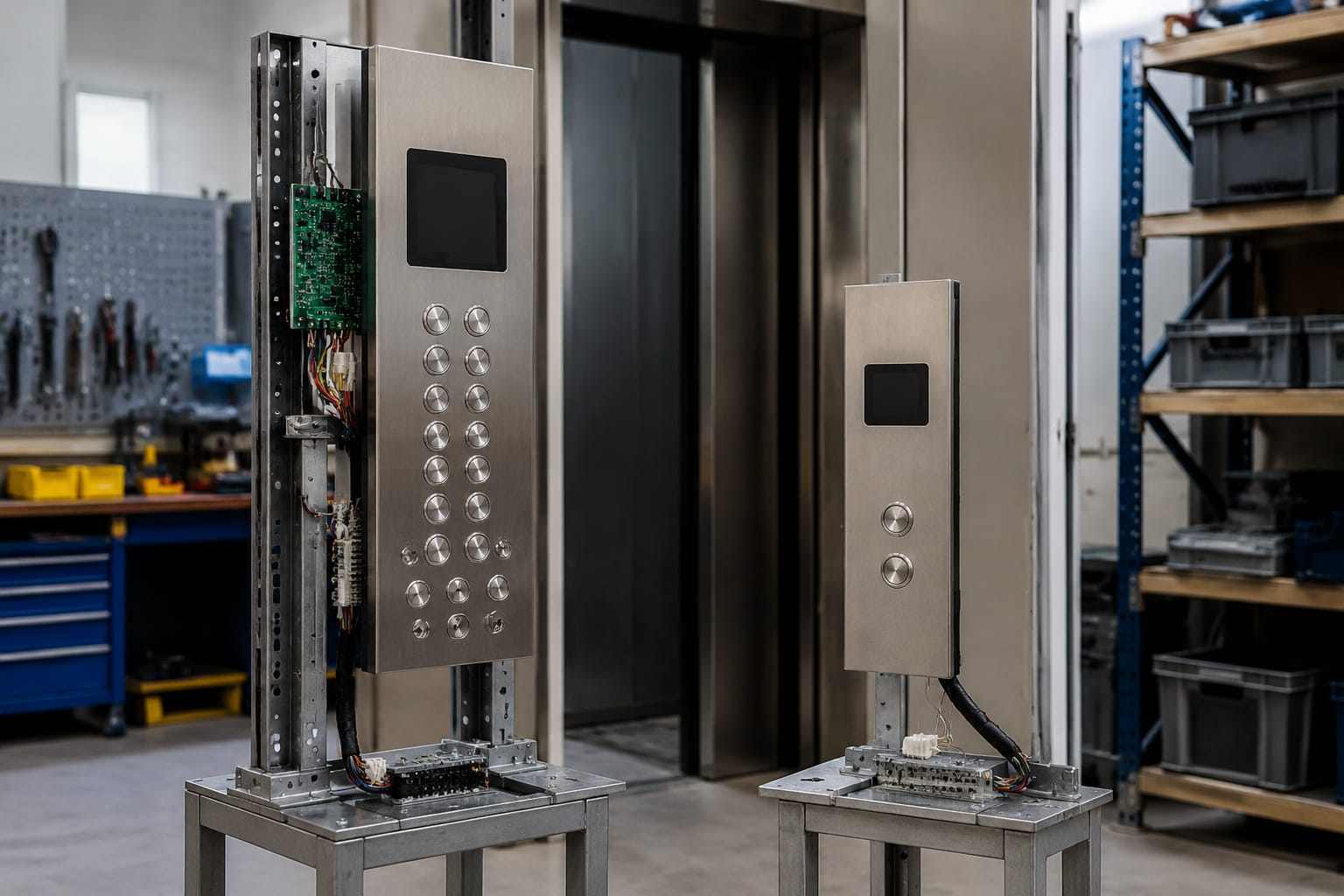

COP e LOP: cosa sono e in cosa differiscono
COP e LOP indicano due pannelli con ruoli diversi nell'uso dell'ascensore:
- COP (Car Operating Panel): è la pulsantiera di cabina. Consente ai passeggeri di selezionare il piano di destinazione e di attivare i comandi disponibili durante la corsa.
- LOP (Landing Operating Panel): è la pulsantiera di piano. Serve normalmente a chiamare la cabina nella direzione richiesta e a mostrare informazioni sul suo arrivo o sulla posizione.
La differenza non è soltanto la collocazione. Un COP può integrare molti più elementi: selettori di piano, apertura e chiusura porte, allarme, comunicazione bidirezionale, display, indicazioni di sovraccarico, chiave di servizio e segnalazioni di stato. Un LOP tende invece a essere più essenziale, con uno o due pulsanti di chiamata, frecce di direzione e, quando previsto, un indicatore di posizione o un display.
| Caratteristica | COP, pannello di cabina | LOP, pannello di piano |
|---|---|---|
| Posizione | Parete interna della cabina | Parete o stipite presso il vano di piano |
| Funzione principale | Scelta della destinazione e comandi di cabina | Chiamata della cabina e indicazione della direzione |
| Numero di comandi | Variabile, spesso elevato | Generalmente uno o due comandi |
| Componenti aggiuntivi | Allarme, porte, display, interfono, chiavi | Frecce, gong, display o indicatore di arrivo |
| Rischio principale in sostituzione | Funzioni, cablaggi e dispositivi di emergenza non compatibili | Logica di chiamata, orientamento e collegamento non corretti |
In impianti collettivi possono esserci varianti più evolute. Per esempio, un sistema a destinazione assegnata può utilizzare terminali di piano con tastierino o touch screen, mentre in cabina riduce o elimina la selezione tradizionale dei piani. In questi casi, un normale LOP non può essere scelto senza conoscere l'architettura della manovra.

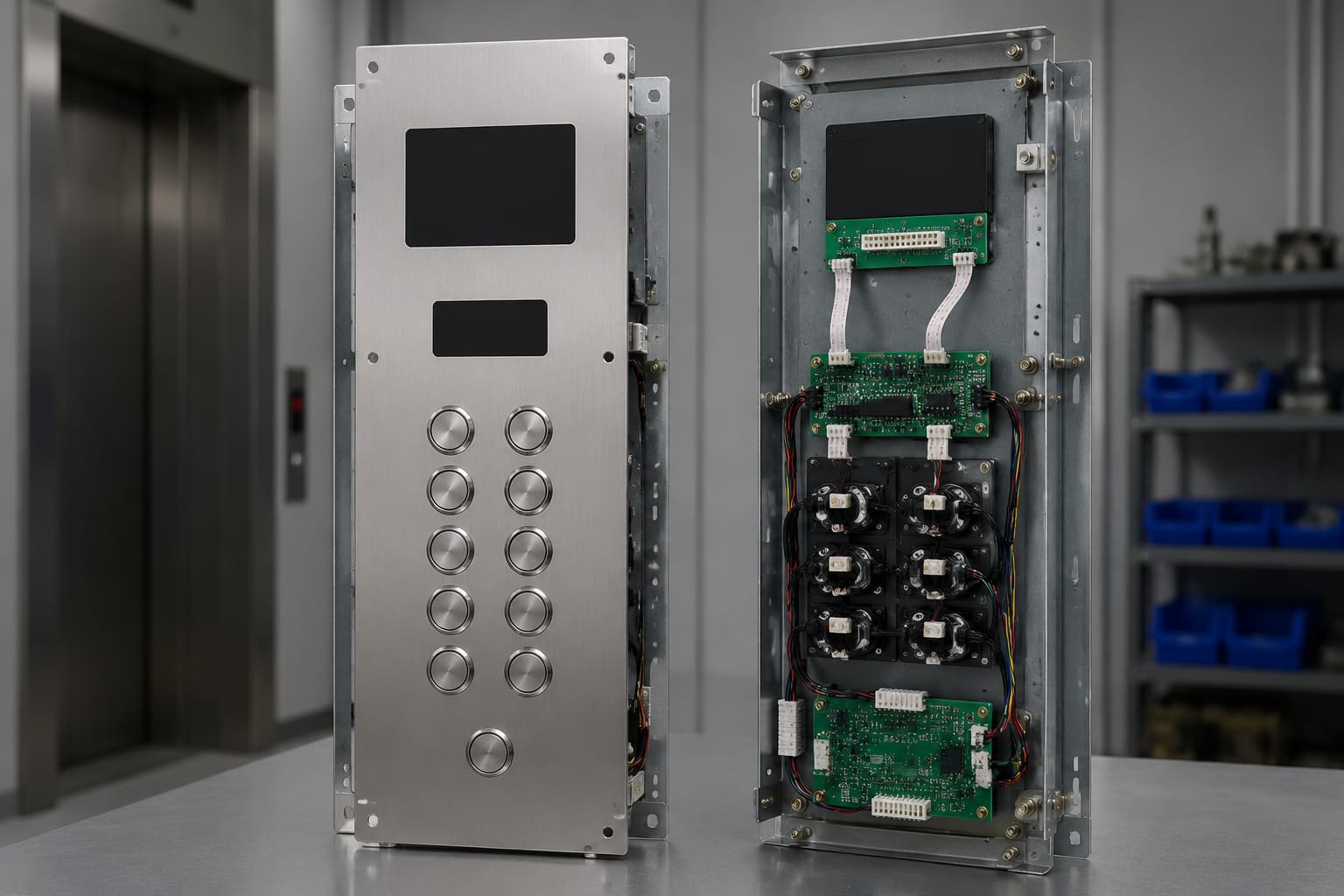

Parti interne di un pannello pulsanti ascensore
Il rivestimento frontale è la parte visibile, ma la funzionalità del pannello dipende dall'insieme dei suoi componenti. Prima di ordinare un ricambio, conviene separare il guasto estetico da quello elettrico o di comunicazione.
Pulsanti, contatti e indicatori luminosi
Un pulsante comprende normalmente un elemento frontale azionabile, un supporto meccanico, contatti elettrici e una fonte luminosa o un diffusore per lo stato di chiamata o conferma. La configurazione può essere momentanea, a contatto normalmente aperto o, per determinate funzioni, diversa secondo il progetto del costruttore.
La somiglianza della ghiera o della marcatura non basta. Vanno controllati:
- diametro e forma del foro di montaggio;
- profondità disponibile dietro la piastra;
- tipo e disposizione dei terminali;
- tensione e tecnologia dell'illuminazione;
- simbolo, numerazione e leggibilità;
- colore e comportamento della luce, se richiesti dalla logica dell'impianto.
Un tasto che resta illuminato dopo la pressione può essere comandato localmente o dalla scheda di controllo. Collegare un pulsante apparentemente equivalente senza conoscere questo dettaglio può generare indicazioni errate oppure un comando non riconosciuto.
Display, frecce e segnalatori acustici
Il pannello può ospitare display a segmenti, LCD o altri moduli per visualizzare piano, direzione, messaggi di servizio o informazioni di stato. Le frecce di direzione e il segnalatore acustico possono essere integrati nel pannello o installati separatamente.
La sostituzione di un display richiede più verifiche rispetto a quella di un pulsante: alimentazione, protocollo di comunicazione, connettore, dimensioni della finestra frontale e modalità di fissaggio. Un display con lo stesso aspetto può avere una pinatura differente o ricevere dati con un'interfaccia non compatibile.
Per esigenze di indicazione al piano, è utile esaminare le caratteristiche del pannello LCD di chiamata esterna per ascensore rispetto alla configurazione effettiva della manovra, senza assumere che sia adatto a ogni impianto.
Scheda elettronica e moduli di interfaccia
Dietro al pannello può essere presente una scheda pulsanti, una scheda di visualizzazione o un modulo di interfaccia. Questa elettronica raccoglie gli input, gestisce LED e display e trasmette segnali alla centralina tramite collegamenti dedicati.
Una scheda può essere associata a una serie di pannelli, a una specifica revisione del sistema o a un protocollo proprietario. Perciò è importante rilevare codice articolo, revisione, versione software se visibile, numero di ingressi e uscite e marcature dei connettori. Un componente con molte funzioni analoghe ma protocollo diverso non è una sostituzione diretta.
Per identificare le possibili varianti, può essere utile confrontare una scheda per pulsantiera e pannello di controllo ascensore con i dati tecnici del componente installato.
Cablaggio, connettori e fissaggi
Cavi, flat cable, morsettiere, connettori e sistemi di fissaggio vengono spesso sottovalutati. Eppure sono una causa frequente di problemi intermittenti: contatti allentati, conduttori rotti vicino alle pieghe, ossidazione, innesti incompleti o pin deformati.
La piastra stessa può fissarsi con viti frontali, staffe posteriori, perni, clip o telai dedicati. Verificare il metodo di fissaggio evita di acquistare un pannello che non può essere montato senza modificare cabina, parete o scatola da incasso.
Configurazioni di pulsanti e display
La scelta dei comandi parte dal tipo di impianto e dall'uso dell'edificio, non solo dal numero di fermate. Un pannello per un piccolo impianto residenziale richiede una logica diversa rispetto a un ascensore in una struttura ricettiva, un ospedale, un edificio per uffici o un impianto con accesso controllato.
Nel COP sono frequenti i seguenti comandi:
- pulsanti di piano con numerazione, caratteri o simboli;
- apertura e chiusura porte;
- pulsante di allarme;
- comando di ventilazione o luce, ove previsto;
- chiave o lettore per funzioni riservate;
- indicazioni di sovraccarico, fuori servizio o chiamata ricevuta;
- display di posizione, direzione e messaggi.
Nel LOP, le opzioni più comuni sono:
- un solo pulsante di chiamata nei piani terminali;
- pulsanti salita e discesa nei piani intermedi;
- frecce luminose per la direzione;
- indicatore di posizione della cabina;
- segnale acustico di arrivo;
- lettore badge, chiave o altri dispositivi di controllo accessi.
Un errore ricorrente è ordinare un LOP a due pulsanti per un piano terminale o montare pulsanti con frecce orientate in modo non coerente con la configurazione dell'edificio. Anche la grafica va verificata: piano terra, interrato, lettere identificative e numerazione possono seguire convenzioni specifiche del sito.
Materiali e dimensioni della placca frontale
La placca frontale influenza resistenza, pulibilità, aspetto e precisione di installazione. I materiali diffusi comprendono acciaio inox, lamiera verniciata, ottone, vetro e materiali plastici tecnici. La scelta deve considerare sia il contesto d'uso sia il supporto esistente.
L'acciaio inox è impiegato spesso per la sua robustezza e per l'aspetto neutro; può però presentare finiture diverse e non tutte sono equivalenti. Una sostituzione parziale con finitura, satinatura o tono dissimile può risultare evidente accanto agli elementi esistenti. Il vetro richiede particolare attenzione alle quote dei fori e ai punti di serraggio. Le placche verniciate devono essere abbinate considerando codice colore, texture e resistenza richiesta dal luogo di installazione.
Prima dell'acquisto rilevare con precisione:
- altezza, larghezza e spessore della placca;
- interasse e diametro dei fori di fissaggio;
- diametro, forma e posizione dei fori per pulsanti, display e chiavi;
- profondità della scatola o del vano dietro la parete;
- distanza da spigoli, corrimano, specchi e altri elementi della cabina;
- apertura necessaria per manutenzione e sostituzione dei moduli.
Le quote vanno prese sul componente rimosso e, quando possibile, confrontate con il disegno tecnico. Una misura esterna corretta non garantisce la compatibilità se cambiano profondità, posizione dei fissaggi o ingombro della scheda posteriore.
Abbinamento di scheda, cavi e connettori
Scheda, cavo e connettore devono essere valutati come un unico collegamento. Cambiare solo uno dei tre elementi può essere corretto, ma soltanto dopo aver accertato che segnali e pinatura coincidano.
La verifica dovrebbe includere:
| Controllo | Perché è importante |
|---|---|
| Codice e revisione del componente | Riduce il rischio di confondere versioni simili |
| Numero di poli del connettore | Un connettore fisicamente simile può gestire segnali diversi |
| Disposizione dei pin | Evita alimentazioni o segnali collegati alla posizione sbagliata |
| Lunghezza e percorso del cavo | Previene tensioni sul cablaggio e pieghe incompatibili |
| Tipo di schermatura | Può essere rilevante in presenza di segnali dati o disturbi elettrici |
| Alimentazione e logica di comando | Determina la compatibilità elettrica effettiva |
| Protocollo di comunicazione | Essenziale per display e moduli elettronici intelligenti |
Non adattare un connettore tagliando, invertendo fili o usando ponticelli improvvisati senza uno schema verificato e senza la competenza necessaria. Questo può danneggiare schede e centralina, compromettere segnalazioni o rendere difficile la successiva diagnosi.
Quando il cablaggio di collegamento è identificato con precisione, il confronto con un cavo di connessione COP/LOP a 10 pin può aiutare a focalizzare i dati da verificare: numero di poli, terminali, lunghezza e codici di riferimento. Il numero di pin, da solo, non dimostra la compatibilità.
Accessibilità e comandi di emergenza
Pulsanti e segnalazioni devono supportare un uso chiaro e sicuro. In Italia, gli interventi su ascensori esistenti e le nuove configurazioni richiedono di valutare il quadro normativo applicabile al singolo caso, oltre alle prescrizioni del progetto e alle istruzioni del costruttore. Non è corretto dedurre la conformità di un impianto dalla sola presenza di simboli Braille o di un pulsante di allarme.
Nella scelta del pannello, controllare in particolare:
- altezza di installazione e raggiungibilità dei comandi;
- contrasto tra caratteri, simboli, pulsanti e placca;
- rilievo tattile, Braille o altre marcature richieste;
- riconoscibilità del pulsante di allarme;
- feedback visivo e acustico della chiamata;
- chiarezza delle frecce di direzione e dell'indicazione del piano;
- integrazione del dispositivo di comunicazione di emergenza;
- compatibilità con eventuali funzioni antincendio, riservate o di servizio.
Il pulsante di allarme e il sistema di comunicazione non vanno trattati come semplici accessori estetici. Ogni modifica deve preservare il funzionamento dell'allarme e la configurazione prevista per l'impianto. Dopo un intervento, le verifiche funzionali devono includere anche queste funzioni.
Opzioni di personalizzazione e modernizzazione
La modernizzazione della pulsantiera può migliorare leggibilità, affidabilità percepita e coerenza visiva della cabina senza comportare necessariamente la sostituzione completa dell'ascensore. L'intervento può essere limitato a placche e pulsanti oppure esteso a display, indicatori di piano, cablaggi e schede.
Le opzioni da valutare includono:
- sostituzione di pulsanti usurati con modelli della stessa famiglia compatibile;
- rinnovo delle placche con nuove finiture e marcature;
- passaggio a indicatori luminosi più leggibili;
- installazione o aggiornamento del display di cabina;
- sostituzione dei LOP per uniformare i piani dell'edificio;
- inserimento di controllo accessi, se compatibile con la manovra;
- aggiornamento di cablaggi e moduli durante una revisione più ampia.
La personalizzazione ha limiti pratici. Aggiungere nuovi piani, funzioni porte o comandi speciali può richiedere ingressi aggiuntivi, aggiornamenti della centralina, modifiche allo schema e prove complete. Per questo una placca personalizzata dovrebbe essere definita dopo aver bloccato posizione dei componenti, dimensioni, grafica, cablaggio e responsabilità dell'integrazione.
Per impianti di marche diverse, la ricerca di ricambi multi-brand deve sempre partire dall'identificazione tecnica e non dall'aspetto del pannello. Kelevator fornisce componenti di ricambio per ascensori multi-brand a importatori, distributori, manutentori, aziende di modernizzazione e acquirenti OEM B2B; per una richiesta tecnica conviene fornire fotografie nitide, etichette, misure e dettagli dei collegamenti.
Collaudo e messa in servizio del pannello
Dopo l'installazione, un pannello non è da considerarsi correttamente sostituito finché non sono state verificate tutte le funzioni interessate. Il collaudo deve essere eseguito da personale qualificato, seguendo le procedure applicabili all'impianto e le istruzioni tecniche pertinenti.
Una sequenza pratica comprende:
- Ispezionare placca, fissaggi, cablaggi e connettori prima di alimentare il sistema.
- Verificare che nessun filo sia schiacciato, teso o esposto a bordi taglienti.
- Testare ogni pulsante del COP e confermare selezione, illuminazione e cancellazione della chiamata.
- Testare i LOP ai vari piani, comprese frecce, segnalazioni di arrivo e direzione.
- Controllare display, indicatori e segnalatore acustico durante più corse.
- Verificare apertura, chiusura porte, allarme e tutte le funzioni speciali presenti.
- Registrare codici, configurazioni e componenti sostituiti nella documentazione di manutenzione.
Tra gli errori più comuni rientrano il test limitato a un solo piano, la mancata prova del pulsante di allarme, connettori non bloccati completamente e l'assenza di una verifica della direzione sui piani intermedi. Anche una pulsantiera apparentemente funzionante può avere un difetto intermittente che emerge solo dopo più cicli o con l'uso del display.
Domande frequenti
Posso sostituire solo un pulsante del pannello ascensore?
Sì, se il pulsante è realmente compatibile per dimensioni, fissaggio, contatti, illuminazione e funzione. Prima di intervenire, verificare anche lo stato della scheda e del cablaggio: un pulsante non funzionante non è sempre la causa del guasto.
COP e LOP possono usare lo stesso pulsante?
Possono usare componenti esteticamente o meccanicamente simili, ma il loro collegamento e la loro funzione possono essere diversi. Un pulsante di destinazione in cabina non va considerato automaticamente equivalente a un pulsante di chiamata al piano.
Come identificare un pannello senza codice leggibile?
Raccogliere foto frontali e posteriori, misure della placca, dettagli dei pulsanti, etichette della scheda, connettori, numero dei poli e schema dei cavi. Le informazioni sull'ascensore e sulla centralina aiutano a restringere la ricerca, ma non sostituiscono la verifica del componente.
Serve sostituire il cablaggio quando cambio il pannello?
Non sempre. Se cavo e connettori sono integri e compatibili con il nuovo componente, possono restare in servizio. Vanno però controllati usura, lunghezza, pinatura e capacità di supportare le funzioni aggiunte.
Per scegliere un pannello pulsanti ascensore in modo affidabile, documentare l'installato, definire le funzioni necessarie e confermare insieme compatibilità meccanica, elettrica e di comunicazione prima dell'ordine.
