Elevator buttons replacement: scelta, costi e compatibilità

La sostituzione dei pulsanti dell'ascensore non consiste nel montare un componente con lo stesso diametro apparente. Per un intervento affidabile occorre stabilire se il guasto dipenda dal pulsante, dalla scheda o dal cablaggio, poi verificare quote meccaniche, tensione, illuminazione, tipo di contatto e connettore. Un pulsante incompatibile può non illuminarsi, inviare un comando errato o non inserirsi correttamente nella pulsantiera.

Per chi cerca elevator buttons replacement, il criterio decisivo è identificare il ricambio dalla configurazione effettiva dell'impianto, non dalla sola fotografia o dal nome commerciale. Raccogliere dati prima di ordinare riduce fermate aggiuntive, adattamenti in campo e sostituzioni non necessarie del pannello.

Quando sostituire un pulsante dell'ascensore

Un pulsante va sostituito quando il difetto è localizzato e ripetibile, e gli altri elementi della pulsantiera funzionano normalmente. I segnali più comuni sono:

• il comando non viene registrato, pur premendo correttamente;
• il pulsante resta incastrato, ha una corsa irregolare o non torna in posizione;
• la ghiera, la lente o il simbolo risultano danneggiati e compromettono leggibilità o utilizzo;
• l'illuminazione non funziona mentre gli altri pulsanti equivalenti sono accesi;
• il contatto è intermittente e il difetto emerge con vibrazioni o pressione laterale;
• il fissaggio sul pannello è allentato o la parte frontale è deteriorata.

Il deterioramento estetico, da solo, non richiede sempre un intervento immediato. Tuttavia, se il pittogramma è poco leggibile, il pulsante è tagliente, non è distinguibile al tatto o crea incertezza nell'uso, conviene programmare la sostituzione nell'ambito della manutenzione o della modernizzazione.

Prima di intervenire, l'addetto deve mettere l'impianto nelle condizioni di sicurezza previste dalla procedura di manutenzione e dal costruttore. Le attività su circuiti, porte di piano, cabina e quadro richiedono personale competente e autorizzato: il ricambio corretto non sostituisce una diagnosi e un ripristino eseguiti a regola d'arte.

Diagnosticare pulsante, scheda o cablaggio

Un comando che non risponde non prova automaticamente che il pulsante sia guasto. La diagnosi deve isolare il tratto difettoso: organo di comando, collegamento, ingresso della scheda o logica associata.

Verifiche preliminari sul posto

Il tecnico può iniziare con un controllo visivo e meccanico:

1. verificare corsa, ritorno e integrità della parte mobile;
2. controllare eventuali tracce di urto, umidità, ossidazione o infiltrazioni;
3. osservare stato di morsetti, connettori, crimpatrici e conduttori;
4. confrontare il comportamento con pulsanti identici della stessa pulsantiera;
5. verificare se l'anomalia riguarda un solo piano, una sola funzione o più comandi.

Un pulsante di chiamata di piano che non risponde può dipendere dal contatto interno, ma anche da un filo interrotto nel collegamento o da un ingresso non funzionante sulla scheda. Se molti pulsanti della stessa linea presentano anomalie, la probabilità di un problema comune a cablaggio, alimentazione o elettronica aumenta.

Prove elettriche e scambio controllato

Dopo avere applicato le misure di sicurezza necessarie, le prove di continuità o di contatto consentono di capire se il microswitch commuta in modo coerente. Per i modelli illuminati è necessario verificare anche la presenza della corretta alimentazione ai terminali della luce, separandola dalla funzione di comando quando il modello dispone di circuiti distinti.

Quando il layout e le specifiche lo consentono, lo scambio temporaneo con un pulsante sicuramente funzionante può essere utile per confermare la causa. Non bisogna però sostituire componenti tra loro solo perché fisicamente entrano nel foro: polarità, piedinatura, tensione e protocollo della scheda possono differire.

Se il pulsante commuta correttamente ma il comando non raggiunge il controllo, occorre proseguire la verifica su connettore, cavo, morsetto e ingresso della scheda. Per interventi su gruppi elettronici, può essere rilevante consultare anche una [scheda pulsanti per cabina ascensore](/products/elevator-car-button-board-lift-parts/) compatibile con l'architettura esistente, anziché attribuire il problema a ogni singolo tasto.

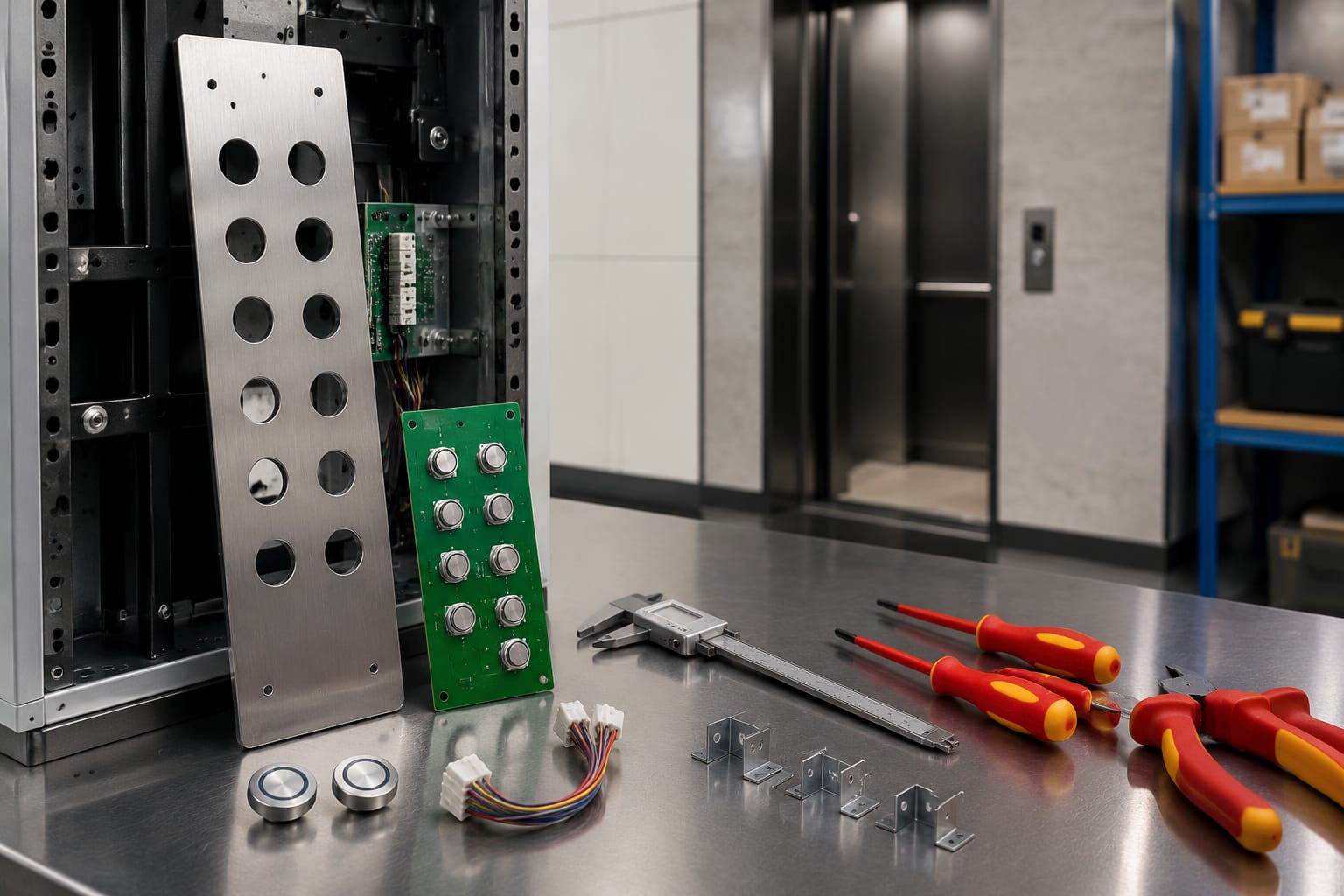

Rilevare dimensioni e modalità di fissaggio

Le misure sono indispensabili, ma il diametro nominale non basta. Due pulsanti da 27 mm, per esempio, possono richiedere fori, collari, profondità, sistemi di bloccaggio e terminali diversi.

Annotare e, quando possibile, fotografare sia il fronte sia il retro del componente rimosso. Una scheda di rilievo utile comprende:

Misurare il foro con calibro è preferibile alla stima. Anche lo spessore effettivo della lamiera o del rivestimento va controllato: un pulsante può apparire fissato, ma lavorare in tensione oppure allentarsi in esercizio se il sistema di ritenuta non è idoneo.

La modalità di montaggio incide sui tempi. Un ricambio a fissaggio diretto può richiedere la rimozione del pannello per accedere al retro; un modello su supporto o scheda può richiedere lo smontaggio di ulteriori elementi. Valutare questi aspetti prima dell'ordine evita di scegliere un componente installabile solo con modifiche non previste.

Abbinare tensione, illuminazione e connettore

Dopo la compatibilità meccanica, la compatibilità elettrica è il passaggio più importante. Non assumere che colori uguali o connettori simili indichino le stesse caratteristiche.

Tensione e tipo di segnalazione

I pulsanti possono avere alimentazioni e circuiti di illuminazione differenti. Vanno confermati:

• tensione nominale della luce o del modulo LED;
• corrente o assorbimento, se richiesto dalla documentazione del sistema;
• corrente continua o alternata, se applicabile;
• polarità, soprattutto nei moduli LED;
• illuminazione permanente, di conferma chiamata o bicolore;
• eventuale separazione fra circuito del contatto e circuito luminoso.

Un LED progettato per una tensione diversa può non accendersi, guastarsi prematuramente o influire sul funzionamento previsto. Analogamente, una spia che rimane sempre accesa può essere normale per una funzione, ma non per un'altra: occorre replicare la logica originale del punto di comando.

Contatto, piedinatura e connettore

Un pulsante può usare un contatto normalmente aperto, normalmente chiuso o altre configurazioni. Nei componenti con più pin, la disposizione non è un dettaglio secondario: lo stesso numero di terminali non garantisce identica funzione.

Confrontare sempre:

• schema o marcature dei terminali;
• numero di pin e loro posizione;
• passo e chiave meccanica del connettore;
• presenza di cablaggi a innesto, faston, saldatura o morsetti;
• funzione di ogni conduttore;
• compatibilità con la scheda e con l'eventuale bus di comunicazione.

Un esempio pratico è il [pulsante Otis a 4 pin con foro da 27 mm e luce verde](/products/button-4-pins-open-hole-27mm-green-light-otis-elevator-parts-lift-accessories/): indicazioni quali numero di pin, misura del foro e colore della luce sono informazioni utili per il confronto, non sostituiscono la verifica della configurazione elettrica dell'impianto da riparare.

Quando non sono disponibili codici leggibili, il campione fisico, fotografie nitide dei terminali e le misure reali permettono al reparto acquisti o al fornitore di limitare le alternative. È prudente non ordinare finché rimangono dubbi su tensione, connettore o disposizione dei pin.

Cosa incide sul costo della sostituzione

Il costo di una sostituzione di pulsante ascensore comprende più del prezzo unitario del ricambio. La voce più rilevante può cambiare molto tra una sostituzione programmata con accesso agevole e un guasto intermittente su un impianto datato.

I fattori principali sono:

• tipologia di pulsante: semplice, illuminato, con lente speciale, antivandalo o con simboli dedicati;
• compatibilità: componente standard, variante per uno specifico sistema o modello non più attuale;
• quantità: un solo pulsante, più pulsanti coordinati o un'intera pulsantiera;
• diagnosi: tempo necessario per distinguere il difetto del comando da quello del circuito;
• accessibilità: necessità di smontare pannelli, frontali o componenti collegati;
• cablaggio: riutilizzo del connettore esistente, riparazione dei conduttori o rifacimento di terminazioni;
• prove e rimessa in servizio: controlli funzionali, illuminazione e segnali associati;
• intervento programmato o chiamata non pianificata.

Non è corretto stimare una cifra affidabile senza conoscere marca, configurazione, quantità, stato del pannello e causa del guasto. In fase di approvvigionamento B2B conviene distinguere il costo del ricambio dal costo dell'intervento, così da confrontare offerte basate sullo stesso perimetro.

Un ricambio meno costoso può diventare più oneroso se richiede adattamenti meccanici, modifiche al cablaggio o una seconda uscita. Al contrario, la sostituzione contestuale di più pulsanti può ridurre le attività ripetute, ma va giustificata dallo stato reale della pulsantiera e dalla disponibilità di parti compatibili.

Sostituire singoli pulsanti o l'intero pannello?

La sostituzione puntuale è di norma preferibile quando il difetto è isolato, il pannello è integro e si reperisce un componente realmente equivalente. Mantiene contenuto l'intervento e conserva estetica, cablaggio e logica esistenti.

La sostituzione del pannello o di una sezione più ampia merita valutazione quando:

• più pulsanti sono usurati, intermittenti o con illuminazione non uniforme;
• il supporto meccanico è deformato, corroso o presenta fori danneggiati;
• le parti originali non sono disponibili e gli equivalenti creano disomogeneità evidente;
• il cablaggio o la scheda di gestione presentano difetti ricorrenti;
• è in corso una modernizzazione con nuove esigenze di segnalazione e accessibilità;
• mantenere il vecchio formato richiederebbe adattamenti più invasivi della sostituzione coordinata.

La scelta non va basata soltanto sull'aspetto. Un pannello nuovo può richiedere compatibilità con fissaggi, collegamenti, indicazioni di piano, interfacce e logica del quadro. Se la pulsantiera lavora con elettronica dedicata, verificare la corrispondenza della scheda o della sua espansione: un esempio è una [scheda di espansione pulsanti per sistema Monarch](/products/button-board-expansion-board-monarch-system-elevator-parts-lift-accessories/), che va considerata esclusivamente dopo aver confermato il sistema previsto.

Per edifici con più impianti simili, la standardizzazione delle scorte può essere utile, ma non deve cancellare le differenze di revisione, tensione o cablaggio tra installazioni apparentemente uguali.

Prove funzionali e di accessibilità

Dopo il montaggio, il pulsante non deve essere considerato risolto finché non ha superato i controlli previsti dalla procedura applicabile. La verifica deve includere il comportamento del comando nel suo contesto operativo, non solo il “clic” meccanico.

Una checklist essenziale comprende:

• fissaggio saldo e senza rotazioni o giochi;
• corsa regolare e ritorno completo;
• azionamento del comando corretto al primo utilizzo;
• illuminazione coerente con la funzione prevista;
• assenza di falsi comandi o attivazioni al tocco laterale;
• leggibilità di numero, freccia, simbolo e indicazioni;
• corretta risposta dei segnali associati, come conferme o indicatori;
• controllo dei pulsanti adiacenti dopo il rimontaggio del pannello.

Per gli interventi che interessano pulsantiere, contrasto, simboli, rilievi o disposizione dei comandi, il manutentore deve verificare i requisiti applicabili all'impianto e all'intervento eseguito. Nella pratica italiana possono rilevare il progetto originario, gli obblighi di sicurezza, l'uso dell'edificio e gli standard tecnici applicabili, inclusi quelli relativi all'accessibilità quando pertinenti. Non è sufficiente aggiungere un componente “universale” per rendere automaticamente conforme una pulsantiera.

Documentare codice del ricambio, posizione installata, misure rilevate, collegamenti e risultato delle prove semplifica le manutenzioni successive e aiuta a riconoscere guasti ripetuti.

Errori comuni nell'ordine dei ricambi

L'errore più frequente è ordinare dal solo aspetto frontale. Pulsanti esteticamente identici possono avere corpo, terminali e illuminazione incompatibili.

Altri errori ricorrenti sono:

• indicare “pulsante ascensore” senza marca, codice, misure o foto del retro;
• confondere il diametro della ghiera con il diametro del foro;
• omettere lo spessore del pannello e la profondità disponibile;
• non comunicare tensione, polarità e funzione della luce;
• scegliere il colore senza controllare la logica di segnalazione esistente;
• ignorare il numero, l'ordine e la funzione dei pin;
• presumere che un componente di una serie sia compatibile con tutte le sue revisioni;
• acquistare un pulsante quando il difetto riguarda cavo, connettore o scheda;
• sostituire l'intero pannello senza verificare connessioni e vincoli di montaggio;
• non ordinare una quantità ragionata di ricambi per pulsanti soggetti a usura, quando la configurazione è stata già confermata.

Una richiesta d'offerta o un ordine ben preparato dovrebbe includere codice del componente, foto fronte-retro, dimensioni, numero di pin, tensione dell'illuminazione, tipo di fissaggio, quantità e modello o sistema dell'impianto. Quando un dato non è disponibile, dichiararlo apertamente è più utile che fornire un'ipotesi.

Domande frequenti

Posso montare un pulsante con lo stesso diametro ma di altra marca?

Solo dopo avere confermato compatibilità di foro, profondità, fissaggio, contatto, illuminazione, tensione, piedinatura e collegamento alla scheda. Il diametro è una delle verifiche, non la prova di equivalenza.

Se il pulsante si illumina, significa che funziona?

No. L'illuminazione può funzionare mentre il contatto di comando è difettoso, e può accadere anche il contrario. I due circuiti devono essere verificati separatamente quando la configurazione lo richiede.

Conviene tenere pulsanti di scorta?

Per impianti con molti comandi uguali o per manutentori che gestiscono configurazioni ricorrenti, una scorta dei codici effettivamente identificati può ridurre i tempi di approvvigionamento. La scelta della quantità deve considerare compatibilità, rotazione e possibili revisioni del sistema.

Prima dell'ordine, raccogliere i dati tecnici del pulsante installato e confrontarli con la documentazione del ricambio. Kelevator fornisce ricambi multimarca per importatori, distributori, manutentori, aziende di modernizzazione e acquirenti OEM: una richiesta completa di misure, foto e dati elettrici rende più efficace la verifica di compatibilità.
