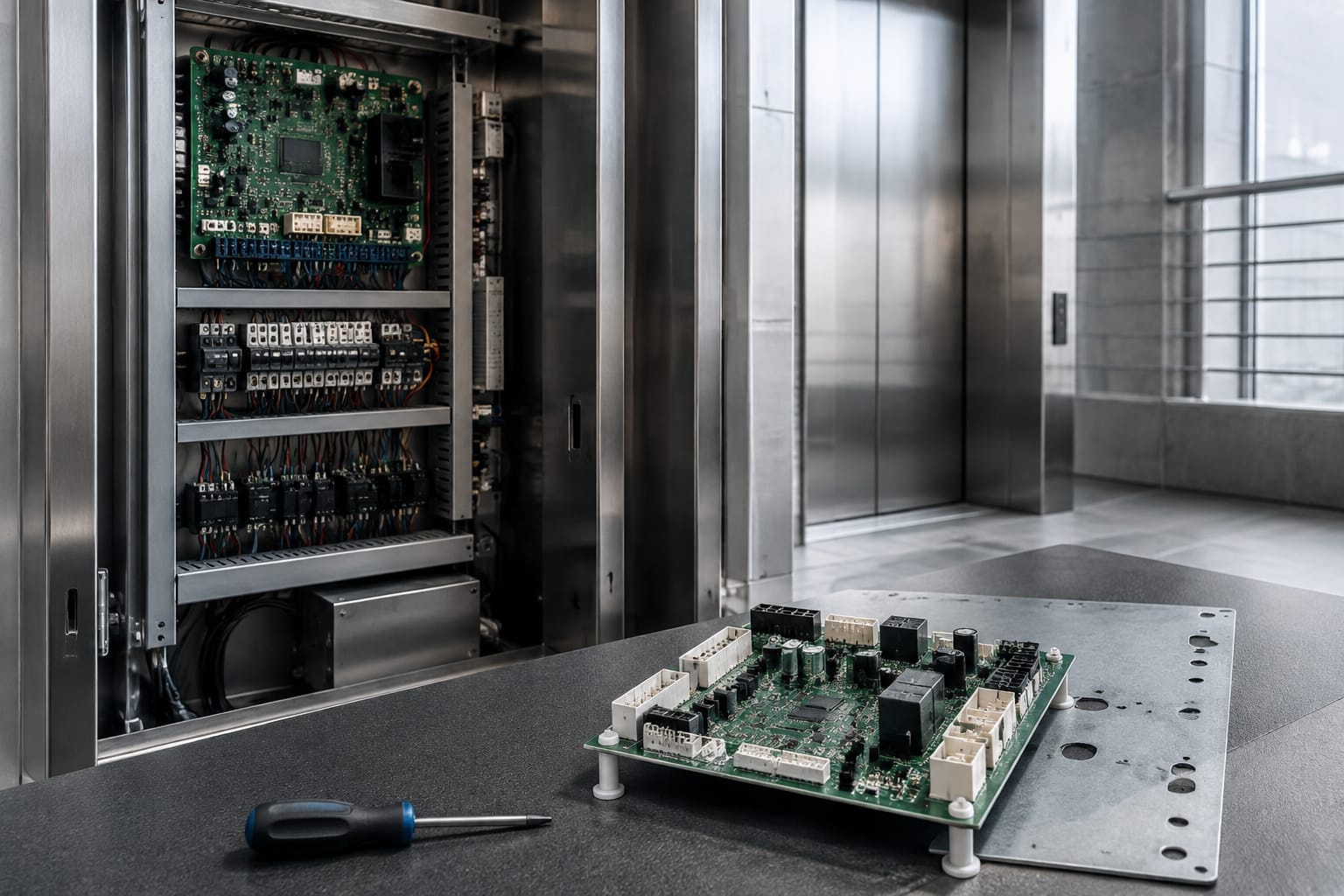

Un elevator control panel, nel linguaggio tecnico italiano più spesso chiamato quadro di manovra, è l'insieme di dispositivi che riceve i segnali dell'impianto, gestisce la logica di corsa e comanda motore, porte, segnalazioni e circuiti di sicurezza. Quando l'ascensore si blocca, non risponde alle chiamate o segnala anomalie intermittenti, il problema può dipendere dalla scheda di controllo, ma anche da alimentazione, cablaggio, contatti di sicurezza o componenti elettromeccanici.
Sostituire una scheda senza una diagnosi strutturata può lasciare invariato il guasto e introdurre problemi di compatibilità. Prima di ordinare un ricambio o pianificare una modernizzazione, occorre identificare con precisione funzione, codice, revisione, configurazione e interfacce del componente installato.
Che cosa fa il quadro di manovra dell'ascensore
Il quadro di manovra coordina il funzionamento dell'impianto. In base ai segnali provenienti da pulsanti, porte, sensori e dispositivi di sicurezza, decide se autorizzare una corsa, dove fermare la cabina e quali uscite attivare.
In un impianto tradizionale o a controllo elettronico, le sue funzioni principali comprendono:
- elaborazione delle chiamate di cabina e di piano;
- gestione della posizione e del livellamento della cabina;
- comando di marcia, arresto, direzione e velocità attraverso l'azionamento;
- controllo dell'apertura, chiusura e riapertura delle porte;
- sorveglianza della catena di sicurezza;
- gestione di allarmi, indicatori, gong e comunicazioni di emergenza;
- registrazione di stati e codici di errore, quando prevista dal sistema;
- gestione del ritorno al piano, del funzionamento antincendio o di altre funzioni configurate.
Va distinta la centralina nel locale macchine o nel vano da altri pannelli dell'impianto. Il pannello dei pulsanti in cabina, il quadro di ispezione sul tetto cabina e il pannello della porta di piano possono scambiare segnali con il controllore, ma non svolgono necessariamente la stessa funzione. Questa distinzione è essenziale quando si cerca un ricambio: una scheda porta non è una scheda madre del quadro di manovra, anche se un sintomo è visibile durante l'apertura delle porte.

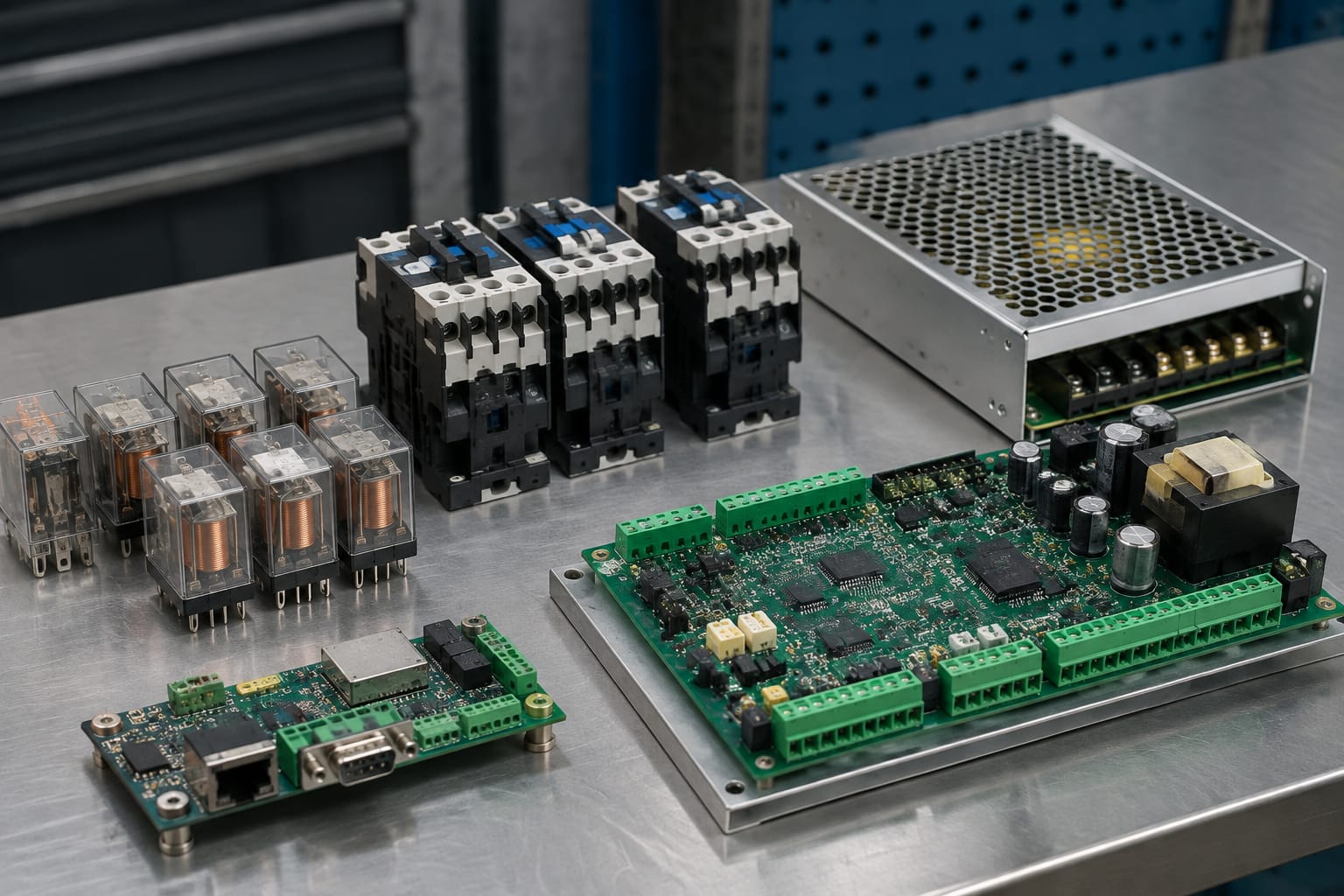

Schede principali e componenti di alimentazione
La configurazione cambia secondo età, produttore e architettura dell'impianto. Tuttavia, un elevator control panel contiene normalmente una combinazione dei seguenti elementi.
Scheda madre o scheda logica
La scheda madre è il nucleo del controllo. Riceve ingressi digitali o analogici, esegue il programma di manovra e comanda relè, contattori, azionamenti o moduli periferici. Può includere porte di comunicazione, morsettiere, connettori dedicati e indicatori LED per diagnostica.
Nella selezione di una [scheda madre per quadro di controllo ascensore](/products/5400-elevator-control-motherboard-lift-accessories/), il codice commerciale da solo non basta sempre. Revisioni hardware diverse possono usare firmware, pinout o impostazioni non intercambiabili.
Schede di ingresso, uscita e periferiche
Nei sistemi modulari, la logica centrale comunica con schede dedicate agli ingressi e alle uscite. Queste gestiscono, ad esempio, chiamate di piano, pulsanti di cabina, segnalazioni, blocchi porta, fotocellule o dispositivi ausiliari.
Un guasto localizzato su una periferica può simulare un difetto della scheda principale. Se una sola fila di pulsanti non funziona, se manca unicamente un'indicazione o se un gruppo di piani non invia chiamate, è opportuno isolare il modulo e il relativo cablaggio prima di attribuire il problema al controllore centrale.
Alimentatore, trasformatore e batterie
La sezione di alimentazione fornisce le tensioni necessarie a schede, bobine, dispositivi di segnalazione e circuiti ausiliari. In base all'impianto, può comprendere trasformatore, raddrizzatore, alimentatore switching, fusibili, protezioni e batteria per l'allarme o per funzioni di emergenza.
Una tensione fuori tolleranza, instabile o fortemente ondulata può produrre reset casuali, errori di comunicazione e letture errate degli ingressi. Per questo una verifica delle alimentazioni deve precedere la sostituzione della logica.
| Componente | Funzione nell'impianto | Indizi di possibile guasto | Verifica iniziale |
|---|---|---|---|
| Scheda logica | Elabora la manovra e comanda le uscite | Blocco senza causa meccanica, errori ripetuti, ingressi o uscite incoerenti | Codici diagnostici, alimentazione, configurazione |
| Scheda I/O | Acquisisce segnali e pilota dispositivi periferici | Guasto limitato a una zona o a una funzione | LED I/O, morsetti, continuità del cablaggio |
| Alimentatore | Fornisce tensioni stabilizzate | Riavvii, allarmi casuali, display spenti | Misura della tensione sotto carico |
| Batteria di emergenza | Supporta allarme o funzioni previste | Comunicazione di emergenza assente, avvisi di batteria | Tensione, data, capacità secondo procedura del costruttore |
| Azionamento | Regola il motore dell'argano | Arresti in marcia, anomalie di velocità o coppia | Codici propri dell'azionamento e segnali di abilitazione |
Relè, contattori e circuiti di sicurezza
Anche nei quadri moderni, relè e contattori restano elementi importanti. I relè consentono alla logica di controllare circuiti ausiliari; i contattori commutano circuiti di potenza o abilitano la marcia secondo lo schema dell'impianto.
I contatti usurati, le bobine difettose, i morsetti allentati e l'ossidazione possono causare anomalie intermittenti. Un contattore che vibra, non tiene correttamente o presenta segni termici richiede un esame mirato. Non è corretto sostituirlo basandosi esclusivamente sulla somiglianza fisica: tensione bobina, portata dei contatti, configurazione, soppressione dei disturbi e cablaggio devono corrispondere al progetto.
La catena di sicurezza raccoglie i dispositivi che devono risultare nello stato corretto per consentire il movimento: serrature e contatti porte, finecorsa, paracadute, limitatore e altri elementi previsti dallo schema. Un'apertura nella catena può impedire completamente la marcia, pur lasciando apparentemente funzionante la scheda di controllo.
I bypass temporanei per fini diagnostici sono attività riservate a personale competente e devono seguire le procedure tecniche e di sicurezza applicabili. Non devono diventare una soluzione operativa né essere lasciati installati dopo la prova.
Schede di comunicazione e di voce
I controllori possono utilizzare schede separate per comunicare con cabina, porte, display, dispositivi remoti o sistemi di allarme. Le architetture variano: alcuni impianti usano collegamenti punto-punto, altri bus seriali o reti proprietarie.
Una scheda voce o di comunicazione può gestire annunci vocali, segnalazioni acustiche, interfono, collegamento al combinatore telefonico o interfacce dedicate. Nel valutare una [scheda voce per pannello di controllo ascensore](/products/3300-3600-elevator-control-panel-voice-board-vca-11-qd-lift-parts/), verificare il modello esatto, il tipo di connettore, la versione software e il ruolo reale della scheda nel sistema.
Anche le porte possono disporre di elettronica specifica. Se l'anomalia riguarda soltanto una porta, come mancata chiusura, riapertura frequente o assenza di consenso, conviene controllare prima il circuito locale e la sua alimentazione. I ricambi per questa area devono essere scelti in funzione del sistema installato; un esempio è il catalogo di [schede di controllo porta Toshiba per ascensore](/products/toshiba-elevator-door-control-panel-lift-door-parts/).
Un errore di comunicazione non dimostra automaticamente che la scheda di rete sia guasta. Cavi danneggiati, schermature inadeguate, morsetti non serrati, indirizzi duplicati o un modulo privo di alimentazione possono generare lo stesso sintomo.
Sintomi frequenti di guasto del quadro di manovra
I sintomi aiutano a delimitare il campo di indagine, ma raramente identificano da soli il componente da sostituire.
Ascensore fermo con cabina fuori servizio
Le cause possibili includono catena di sicurezza aperta, alimentazione assente, protezione intervenuta, contattore non eccitato, errore dell'azionamento o blocco logico. Il primo dato utile è lo stato diagnostico disponibile sul controllore e sull'eventuale inverter, seguito dalla verifica dell'alimentazione e dei circuiti di consenso.
Cabina che non parte dopo una chiamata
Se il display risponde alle chiamate ma la cabina non si muove, bisogna distinguere tra acquisizione della richiesta e autorizzazione alla marcia. Controllare lo stato di porte e sicurezze, l'uscita di comando, l'abilitazione dell'azionamento e il comportamento dei contattori. Il problema può essere a valle della scheda logica.
Porte che non chiudono o riaprono continuamente
Questo comportamento è spesso associato a fotocellule, bordi sensibili, serrature, operatori porta, cablaggio mobile o regolazioni meccaniche. La scheda del quadro può intervenire correttamente registrando un ostacolo o un mancato consenso. Sostituirla senza analizzare la sequenza porta rischia di non risolvere nulla.
Guasti intermittenti o riavvii casuali
Le anomalie sporadiche richiedono particolare metodo. Sono compatibili con cadute di tensione, masse o schermature non corrette, disturbi elettrici, connettori instabili, temperatura, saldature degradate o componenti elettronici invecchiati. Registrare data, condizioni, codice errore e azioni precedenti al blocco è più utile di una sostituzione per tentativi.
Chiamate di piano o pulsanti non funzionanti
Quando il difetto riguarda pochi pulsanti o un solo piano, l'indagine deve partire da pulsante, cablaggio, connettore e modulo I/O interessato. Se invece tutte le chiamate sono assenti, aumentano le probabilità di un problema comune di alimentazione, comunicazione o configurazione.
Allarme o comunicazione di emergenza non disponibili
Verificare prima alimentazione di emergenza, batteria, cablaggio, dispositivo di comunicazione e parametri programmati. I requisiti operativi dell'impianto e le procedure di prova devono essere gestiti dal manutentore responsabile, considerando la configurazione effettiva dell'ascensore.
Controlli diagnostici prima della sostituzione
La sostituzione è giustificata quando il difetto è attribuibile con ragionevole certezza alla scheda o quando il suo stato è incompatibile con un ripristino affidabile. Prima, è utile seguire una sequenza ripetibile.
- Mettere l'impianto in sicurezza secondo le procedure applicabili e documentare lo stato iniziale.
- Leggere e annotare codici di errore, LED, messaggi del display e condizioni di blocco.
- Confrontare lo schema elettrico disponibile con cablaggio, morsetti e dispositivi effettivamente installati.
- Misurare le alimentazioni previste a vuoto e, dove la procedura lo consente, sotto carico.
- Verificare fusibili, protezioni, collegamenti di terra, morsetti e segni di surriscaldamento.
- Controllare lo stato della catena di sicurezza e degli ingressi che condizionano la marcia.
- Isolare il sintomo: riguarda l'intero ascensore, una porta, un piano, una funzione di cabina o una comunicazione?
- Esaminare bus, cavi piatti, connettori e indirizzamenti dei moduli.
- Salvare o annotare parametri, configurazioni e dati di impostazione prima di rimuovere una scheda programmabile.
- Confrontare il comportamento con la documentazione del costruttore del quadro e dell'azionamento.
Una diagnosi affidabile richiede anche di distinguere causa e conseguenza. Per esempio, un'uscita non attiva può dipendere da un relè difettoso, ma anche da un ingresso di sicurezza che la logica interpreta correttamente come aperto.
Compatibilità di schede e connettori
Due schede possono avere dimensioni simili, lo stesso numero di connettori o denominazioni commerciali vicine e non essere intercambiabili. La compatibilità è una valutazione tecnica, non visiva.
Prima di acquistare una scheda di ricambio, raccogliere almeno:
- marca e modello del quadro di manovra;
- codice completo della scheda e sua revisione hardware;
- versione firmware, se indicata;
- fotografie nitide di fronte, retro, etichette e connettori;
- tipo, numero di poli e chiave meccanica di ogni connettore;
- tensioni di alimentazione e riferimenti dei morsetti;
- funzione della scheda nel sistema;
- configurazione dell'impianto: numero di fermate, porte, manovra, azionamento e accessori;
- parametri, chip, moduli o memorie trasferibili previsti dal costruttore;
- motivo della sostituzione e codici di guasto rilevati.
Compatibilità elettrica e funzionale
La tensione nominale è soltanto un primo filtro. Devono corrispondere anche segnali di ingresso e uscita, logiche di sicurezza, protocolli di comunicazione, capacità di pilotaggio e impostazioni software. Una scheda non configurata per l'impianto può provocare comportamento errato anche se si accende correttamente.
Connettori e pinout
Non forzare mai un connettore perché “entra quasi”. Il connettore può essere fisicamente uguale ma avere pinout diverso. Prima dell'installazione, confrontare schema, codici dei connettori, serigrafie e posizione dei pin. Errori in questa fase possono danneggiare scheda, periferiche o alimentazione.
Ricambio identico, riparazione o modernizzazione
Il ricambio identico è spesso la soluzione più lineare quando è disponibile, il guasto è circoscritto e l'architettura esistente resta idonea alle esigenze dell'impianto. Una riparazione può essere valutata quando sono note le cause del difetto e quando il processo include controlli tecnici appropriati.
La modernizzazione del controllo merita valutazione quando più componenti sono obsoleti, la diagnostica è insufficiente, i ricambi sono difficili da reperire o sono richieste funzioni non supportate. Tuttavia, una nuova manovra non va trattata come una semplice sostituzione di scheda: comporta rilievo dell'impianto, adattamento dei cablaggi, configurazione, prove e verifica delle funzioni coinvolte.
Messa in servizio di controlli riparati o aggiornati
Dopo una riparazione o un aggiornamento, l'obiettivo non è solo far ripartire la cabina. Occorre verificare che l'impianto esegua correttamente tutte le funzioni previste e che parametri e dispositivi di sicurezza siano coerenti con lo schema.
Una messa in servizio ordinata include normalmente:
- controllo del montaggio, dei fissaggi e della corretta connessione di morsetti e schermature;
- verifica di alimentazioni, protezioni e messa a terra;
- caricamento o ripristino della configurazione richiesta;
- impostazione di indirizzi, numero di fermate, porte e opzioni installate;
- controllo di chiamate di cabina e di piano;
- prova delle sequenze di apertura, chiusura e riapertura delle porte;
- controllo del livellamento e delle condizioni di fermata;
- verifica delle segnalazioni, degli indicatori e delle comunicazioni previste;
- esecuzione delle prove di sicurezza richieste dalle procedure applicabili;
- annotazione delle modifiche, dei parametri e dell'esito delle verifiche.
Non trasferire automaticamente impostazioni da un vecchio sistema a uno diverso senza confrontarle con la documentazione del nuovo controllo. Parametri relativi a porte, encoder, velocità, azionamento e manovra possono avere significato diverso fra piattaforme.
Errori da evitare nella scelta del ricambio
Il primo errore è ordinare una scheda in base a una foto incompleta. L'etichetta sul retro, la revisione e i connettori sono spesso determinanti.
Il secondo è sostituire il controllore per eliminare un errore che proviene dal campo: una serratura difettosa, un cavo mobile interrotto o un'alimentazione instabile possono generare blocchi perfettamente coerenti con la logica del quadro.
Il terzo è rimuovere una scheda senza aver salvato dati e documentato i collegamenti. Anche quando il ricambio è compatibile, possono essere necessari parametri, ponticelli, memorie o configurazioni specifiche.
Infine, non va trascurata la responsabilità della rimessa in servizio. Le verifiche devono essere effettuate da personale qualificato, con documentazione tecnica adeguata e secondo le procedure applicabili al tipo di impianto.
FAQ
Quando conviene sostituire il quadro di manovra completo?
La sostituzione completa può essere più appropriata quando il problema non è limitato a una scheda, quando più moduli risultano deteriorati o quando l'architettura non consente più una manutenzione sostenibile. Richiede però una valutazione dell'intero impianto, non solo del guasto corrente.
Una scheda con lo stesso codice è sempre pronta all'uso?
Non necessariamente. Potrebbero essere richiesti firmware, parametri, indirizzamento o trasferimento di componenti configurabili. Confermare sempre le condizioni di installazione e programmazione.
Come ridurre i tempi di fermo durante una sostituzione?
Preparare in anticipo il rilievo completo: codici, foto, schema, configurazione, errori rilevati e lista dei collegamenti. Questa documentazione riduce le incertezze nella verifica del ricambio e nella successiva messa in servizio.
Per scegliere correttamente un ricambio, partire dall'identificazione completa della scheda e dai risultati diagnostici, non dal solo sintomo. Kelevator fornisce ricambi multi-brand a importatori, distributori, manutentori, aziende di modernizzazione e acquirenti OEM: per una richiesta tecnica, allegare sempre codice, revisione, immagini dei connettori e dati del quadro installato.
