Un controller ascensore è l'unità che interpreta chiamate, segnali di posizione e dispositivi di sicurezza per comandare marcia, porte e segnalazioni. La scelta corretta non dipende soltanto dal tipo di impianto: occorre verificare il quadro esistente, il motore e l'azionamento, le porte, le manovre di piano, le funzioni richieste e i vincoli di sicurezza.
Per una sostituzione o una modernizzazione, la soluzione più affidabile è partire dal rilievo dei segnali effettivamente presenti e dalla documentazione disponibile. Un controller più recente può estendere funzioni e diagnosticabilità, ma non corregge da solo incompatibilità elettriche, meccaniche o normative dell'impianto.
Cosa gestisce un controller ascensore
Il controller ascensore, spesso chiamato scheda di manovra o controllore di manovra, coordina il funzionamento dell'impianto secondo la logica prevista. Riceve ingressi da pulsanti, sensori, serrature, contatti di sicurezza e dispositivi di supervisione; elabora le condizioni operative e attiva uscite verso azionamento, porte, indicatori e altri componenti.
In una configurazione tipica, il controller gestisce:
- chiamate di cabina e di piano;
- prenotazioni, direzione di marcia e selezione delle fermate;
- conteggio o rilevamento della posizione della cabina;
- apertura, chiusura e riapertura delle porte;
- segnali per display, frecce direzionali, gong e indicatori;
- controllo della catena di sicurezza e stati di blocco;
- funzionamento d'emergenza, allarmi e, quando previsto, comunicazione remota;
- logiche di gruppo per più ascensori nello stesso edificio;
- autorizzazioni ai piani tramite chiavi, lettori o altri dispositivi di accesso.
Il confine fra controller e azionamento non è sempre identico. In alcuni quadri la logica di manovra e il drive sono moduli distinti; in altri, soprattutto nelle soluzioni più compatte, sono strettamente integrati. Per questo, prima di ordinare un ricambio, è essenziale capire se si sta sostituendo la sola logica, un modulo I/O, la scheda del drive o l'intero quadro.
Controlli a relè, PLC e sistemi integrati
La tecnologia del controller incide sulla manutenzione, sulle possibilità di modifica e sulla disponibilità di diagnosi. Non esiste un tipo universalmente migliore: l'idoneità dipende dall'età dell'impianto, dalla sua complessità e dall'obiettivo dell'intervento.
| Tipo di controllo | Caratteristiche | Punti di forza | Limiti da considerare |
|---|---|---|---|
| A relè | Logica realizzata con relè, contattori e cablaggio punto-punto | Circuiti leggibili per tecnici esperti, componenti discreti sostituibili | Ingombro, molte connessioni, diagnosi limitata, modifiche lente |
| PLC | Logica programmabile con moduli di ingresso e uscita | Flessibilità, gestione di logiche personalizzate, diagnostica variabile secondo il sistema | Programma, interfacce e livelli elettrici devono essere disponibili e documentati |
| Integrato o a microprocessore | Scheda o sistema dedicato alla manovra ascensore, spesso con moduli dedicati | Funzioni specifiche, autodiagnosi, integrazione con display e protocolli proprietari | Compatibilità con periferiche e accesso alla configurazione da verificare |
| Distribuito | Controller centrale con nodi in cabina, ai piani o sul tetto cabina | Riduce parte del cablaggio e facilita alcune espansioni | Dipende dalla corretta comunicazione tra nodi e dalla compatibilità del bus |
Manovra a relè: quando intervenire e quando sostituire
I quadri a relè possono rimanere riparabili se lo schema è chiaro, i componenti sono identificabili e la funzionalità richiesta è semplice. Tuttavia, relè usurati, morsetti degradati, cablaggi privi di marcatura e componenti non più reperibili aumentano il tempo di fermo e rendono più difficile mantenere modifiche coerenti.
La conversione a un controller elettronico è spesso valutata quando servono diagnosi, nuove segnalazioni, gestione accessi o aggiornamenti delle porte. Non è una conversione “plug and play”: il nuovo quadro richiede una mappatura completa del vecchio cablaggio e la verifica di ogni circuito di sicurezza.
PLC industriale: flessibilità con responsabilità di configurazione
Un PLC può essere adatto a impianti speciali, piattaforme o configurazioni con logiche non standard, purché progettato e configurato per il servizio previsto. Il vantaggio principale è la flessibilità; il rischio è dipendere da software, password, backup e competenze che non sono stati trasferiti al manutentore.
Prima di intervenire su un sistema PLC, raccogliere versione del programma, configurazione hardware, indirizzi I/O, schemi e copia del progetto. La sola corrispondenza fisica dei morsetti non dimostra la compatibilità della logica.

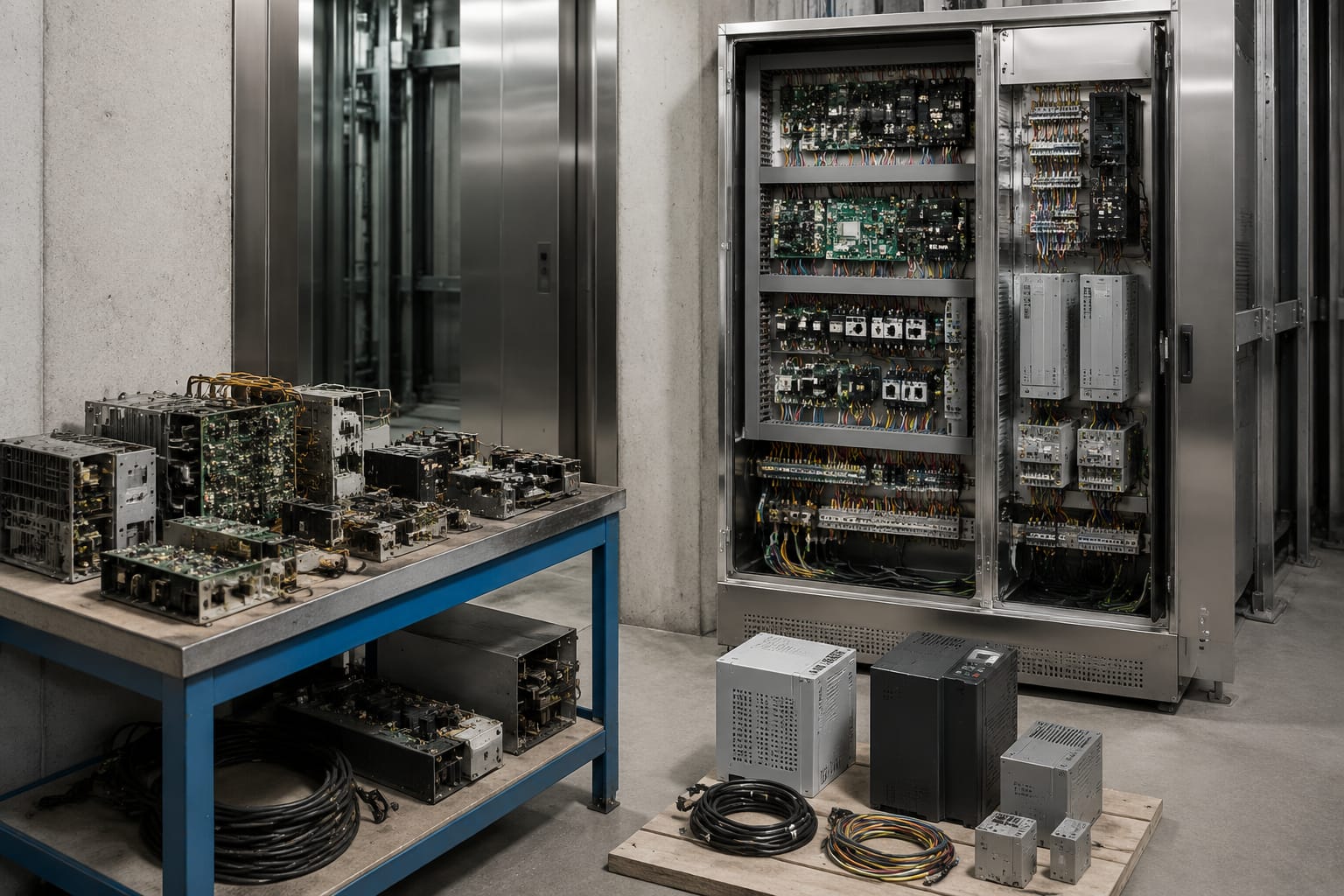

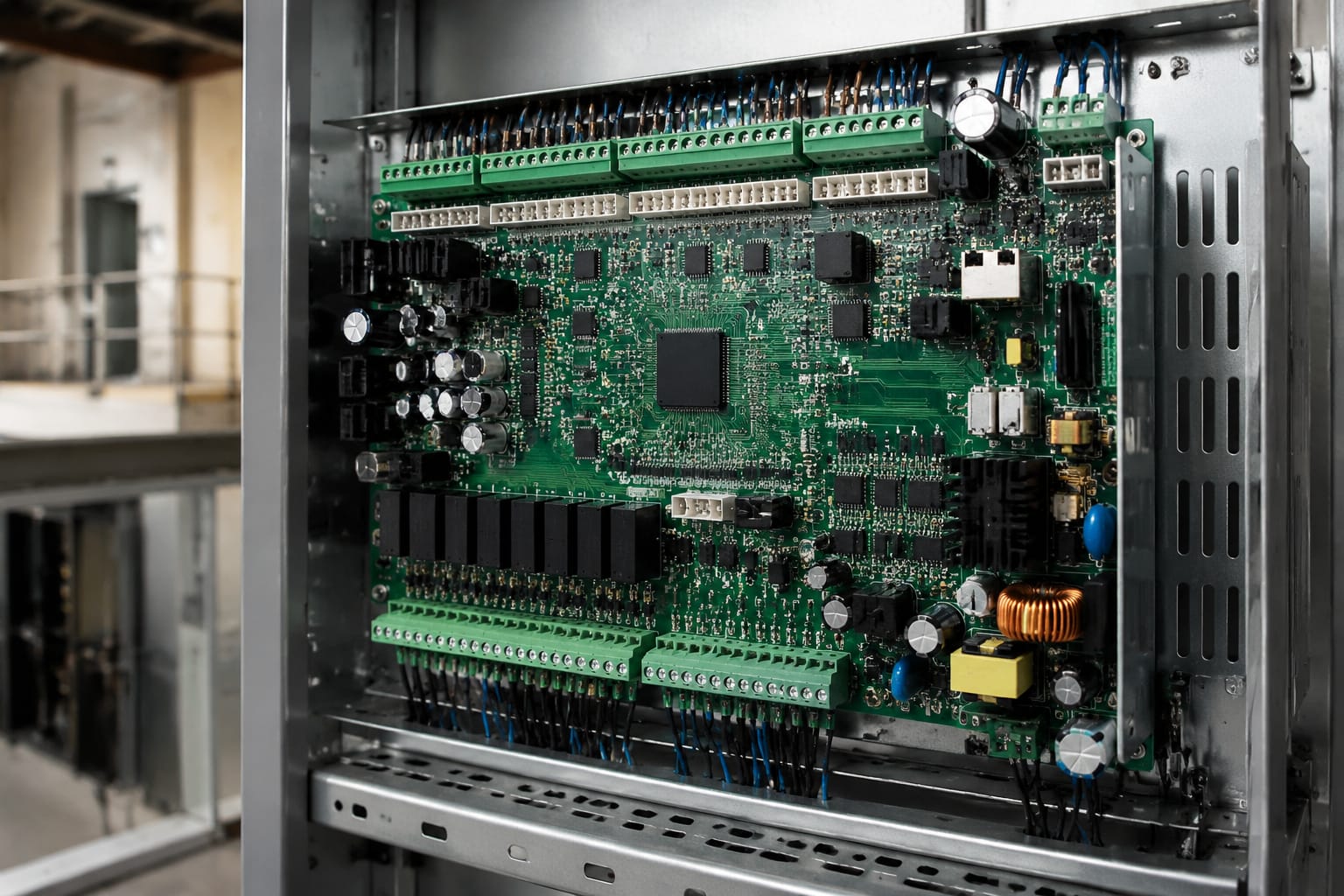

Controller integrati: efficienza e vincoli di ecosistema
I controller dedicati agli ascensori riuniscono funzioni di manovra, diagnostica, comunicazione e talvolta comando dell'azionamento. Sono normalmente la scelta più diretta per modernizzazioni standardizzate, ma richiedono attenzione alle interfacce. Pulsantiere, display, operatori porta, selettori di posizione e sistemi di chiamata possono usare tensioni, connettori o protocolli specifici.
Quando occorre sostituire un modulo elettronico, confrontare sempre codice della scheda, revisione hardware, versione software e parametrizzazione. Due schede con connettori apparentemente identici non sono necessariamente intercambiabili.
Applicazioni a trazione e idrauliche
Il tipo di macchina condiziona le uscite di comando, i feedback disponibili e le funzioni che il controller deve coordinare. Il controller non sceglie da solo la tecnologia dell'impianto: deve essere compatibile con il relativo circuito di potenza e con la logica di esercizio.
Impianti a trazione
Negli ascensori a trazione, il controller comunica o interagisce con il sistema che comanda il motore di sollevamento. A seconda della configurazione, questo può includere contattori, inverter, encoder, feedback di velocità, segnali di frenatura e controlli di posizione.
Per un retrofit, verificare in particolare:
- tipo di motore e modalità di comando esistente;
- presenza e caratteristiche dell'inverter o dell'azionamento;
- segnali di encoder, finecorsa e posizionamento;
- circuito freno e relativi feedback;
- alimentazioni ausiliarie disponibili;
- gestione del ritorno al piano o delle funzioni previste in caso di mancanza rete.
Una sostituzione della sola manovra può essere possibile, ma dipende dalla capacità del nuovo controller di dialogare con l'azionamento esistente oppure di comandarlo mediante segnali compatibili.
Impianti idraulici
Negli impianti idraulici il controller gestisce la centralina, le elettrovalvole e le condizioni di salita, discesa e livellamento. Le sequenze di comando e i riscontri richiesti differiscono da quelle di un sistema a trazione.
Il rilievo deve includere tensione e corrente delle bobine, contattori del motore, segnali di temperatura o livello dell'olio se presenti, pressostati, valvole e logica di riporto al piano. Verificare inoltre il comportamento di livellamento e riapertura porte: piccole differenze nella temporizzazione o nel feedback possono generare arresti o corse irregolari.
Non bisogna utilizzare un controller configurato per trazione su un impianto idraulico, o viceversa, senza che il costruttore del sistema ne preveda esplicitamente l'applicazione.
Interfacce porte e controllo sul tetto cabina
Porte e tetto cabina sono le aree dove una modernizzazione incontra più spesso incompatibilità. Il controller deve ricevere gli stati corretti delle porte e inviare comandi coerenti all'operatore, senza alterare il funzionamento dei dispositivi di protezione.
L'interfaccia porte può comprendere comandi di apertura e chiusura, alimentazione dell'operatore, contatti di porta chiusa e bloccata, barriera fotoelettrica, costola sensibile, riapertura, segnale di sovraccarico e temporizzazioni. La denominazione dei morsetti varia tra produttori; non basarsi mai soltanto sul nome del filo.
Sul tetto cabina si possono trovare ispezione, stop, connettori di manutenzione, sensori di posizione, dispositivi di comunicazione, controlli porta e moduli remoti. Durante la sostituzione, verificare:
- tensione nominale e tipo di segnale di ogni collegamento;
- logica normalmente aperta o normalmente chiusa dei contatti;
- comune elettrico e isolamento tra circuiti;
- eventuale comunicazione seriale o bus proprietario;
- necessità di parametri dedicati per il modello di operatore porta;
- accessibilità e protezione del cablaggio durante manutenzione.
Quando un impianto utilizza moduli multifunzione o specifici dell'operatore, può essere utile confrontare le caratteristiche di un [modulo universale per operatore e sistemi di manovra Monarch/STEP](/products/universal-elevator-multi-function-operator-monarch-step-system-elevator-parts/) con lo schema e la configurazione esistenti. L'universalità dichiarata per un componente non elimina la necessità di confermare tensioni, funzioni e cablaggio.
Ingressi, uscite e circuiti di sicurezza
La quantità di ingressi e uscite non è un dettaglio amministrativo: determina se il controller può gestire tutti i segnali dell'impianto senza adattamenti impropri. Un conteggio accurato deve distinguere segnali di cabina, piano, vano, porte, azionamento, allarme e sicurezza.
Gli ingressi possono essere digitali, analogici o legati a una comunicazione seriale. Le uscite possono comandare relè, transistor, moduli remoti, display o interfacce bus. Oltre al numero dei punti, occorre verificare tensione, corrente, polarità, isolamento, logica del segnale e tempo di risposta richiesto.
La catena di sicurezza richiede particolare attenzione. Può includere stop, contatti porte, limitatori, dispositivi del vano, ispezione, protezioni e altri elementi definiti dal progetto dell'impianto. Non va trattata come un normale gruppo di I/O programmabili: la sua architettura, il monitoraggio e le modalità di ripristino devono corrispondere al sistema installato e alle prescrizioni applicabili.
In Italia, gli interventi devono essere valutati rispetto alla documentazione tecnica dell'impianto e alle norme applicabili, incluse le pertinenti parti della serie EN 81 quando rilevanti. La conformità non deriva dalla semplice installazione di una nuova scheda. Chi progetta o esegue la modifica deve definire il perimetro dell'intervento, aggiornare la documentazione necessaria e verificare il funzionamento in sicurezza.
Errori frequenti includono ponticellare un ingresso di sicurezza per “provare” la manovra, usare alimentazioni diverse da quelle previste, non separare segnali di potenza e segnali a bassa tensione, oppure riutilizzare cavi danneggiati senza prova.
Come selezionare l'hardware per un controller sostitutivo
Un controller sostitutivo deve essere scelto sulla base di dati tecnici rilevati, non dalla sola fotografia della scheda o dal numero di fermate. Preparare una distinta delle informazioni prima di chiedere un'offerta o acquistare un ricambio.
Dati minimi da raccogliere
- marca, modello, codice e revisione del quadro e del controller;
- schemi elettrici aggiornati, se disponibili;
- tecnologia dell'impianto: trazione o idraulica;
- tipo di azionamento, motore e segnali di interfaccia;
- numero di fermate, accessi, pulsanti e indicatori;
- modello e alimentazione dell'operatore porta;
- dispositivi di posizionamento e selezione piano;
- elenco degli ingressi e delle uscite effettivamente usati;
- funzioni speciali: manovra collettiva, emergenza, accesso controllato, gruppo, monitoraggio;
- dimensioni del quadro, sistema di fissaggio, spazio e condizioni ambientali;
- parametri, password, backup e documentazione software disponibili.
Compatibilità elettrica, funzionale e fisica
La compatibilità deve essere verificata su tre livelli. Quella elettrica riguarda alimentazioni, tensioni, correnti, segnali e contatti. Quella funzionale riguarda logiche di corsa, porte, selezione, funzioni speciali e sicurezza. Quella fisica riguarda dimensioni, morsettiere, guide, connettori, cablaggio e accesso per la manutenzione.
Un ricambio con lo stesso numero di ingressi e uscite può comunque essere inadatto se utilizza livelli diversi, richiede moduli aggiuntivi o non supporta l'operatore porta installato. Analogamente, una scheda madre per controllo accessi va valutata per protocollo, lettori, alimentazione e autorizzazioni richieste, non solo per la forma della scheda. Per applicazioni pertinenti, è possibile esaminare le [schede madri per controllo accessi ascensore](/products/5500-elevator-acess-control-board-motherboard-id-lift-parts/) e confrontarne i dati tecnici con il progetto dell'impianto.
Ricambio diretto o sostituzione completa
Un ricambio diretto ha senso quando il guasto è circoscritto, il componente è identificato con certezza e il resto del sistema è in buone condizioni. Prima della sostituzione, verificare la causa del guasto: una scheda danneggiata da alimentazione instabile, cablaggio in corto o operatore porta difettoso può guastarsi nuovamente.
La sostituzione completa del controller è più appropriata quando la piattaforma è obsoleta, la documentazione è insufficiente, i ricambi sono difficili da reperire o sono richieste funzioni non ottenibili con il sistema esistente. È un intervento più ampio, con maggiore esigenza di progettazione, prove e documentazione.
Pianificare una modernizzazione del controller
Una modernizzazione efficace riduce l'incertezza prima dell'interruzione dell'impianto. L'obiettivo non dovrebbe essere soltanto installare un quadro nuovo, ma ottenere una configurazione documentata, manutenibile e adatta alle funzioni necessarie.
Fase 1: rilievo e definizione del perimetro
Documentare morsetti, marcature dei cavi, schemi, componenti collegati e parametri disponibili. Individuare ciò che rimane in servizio, ciò che viene sostituito e le interfacce tra vecchio e nuovo. Fotografare e numerare non sostituisce uno schema, ma aiuta a ricostruire il cablaggio.
Definire anche quali funzioni devono restare invariate e quali vengono aggiunte. Ad esempio: accesso a piani selezionati, nuovi indicatori, chiamata antincendio dove applicabile, comunicazione o controllo di gruppo. Ogni funzione aggiuntiva può richiedere I/O, moduli e test dedicati.
Fase 2: progettazione delle interfacce
Redigere una tabella morsetto-per-morsetto con origine, destinazione, tipo di segnale, tensione e funzione. Stabilire quali dispositivi richiedono adattatori, relè di interfaccia, moduli di espansione o sostituzione.
Per sistemi di autorizzazione ai piani, la scelta di una [scheda di accesso per ascensore](/products/elevator-access-control-board-motherboard-lift-accessories/) deve seguire il disegno complessivo delle credenziali, delle porte e dei piani consentiti. Confermare sempre le interfacce con il controller e le modalità di alimentazione previste.
Fase 3: preparazione, installazione e prove
Quando possibile, predisporre il quadro e la configurazione fuori servizio prima del fermo. Conservare il vecchio controller e la documentazione fino alla conclusione delle verifiche, senza presumere che sia possibile ripristinarlo immediatamente dopo una modifica del cablaggio.
Durante l'installazione, identificare tutti i conduttori, serrare i morsetti secondo le indicazioni del costruttore e mantenere separati i percorsi richiesti per potenza, sicurezza e segnali. Le prove devono coprire tutte le fermate, entrambe le direzioni, le porte, le chiamate, i dispositivi di emergenza, i blocchi e ogni funzione aggiunta.
Messa in servizio e documentazione
La messa in servizio non coincide con la prima corsa riuscita. Serve a verificare che il comportamento dell'impianto sia ripetibile e che i parametri siano coerenti con l'hardware installato.
Un collaudo operativo dovrebbe includere almeno:
- verifica di chiamate cabina e piano a ogni fermata;
- controllo di arresto e livellamento;
- apertura, chiusura e riapertura delle porte;
- verifica dei segnali di posizione, frecce e allarmi;
- prova delle modalità di ispezione e arresto;
- verifica dei circuiti e dei dispositivi di sicurezza secondo le procedure applicabili;
- controllo dei comportamenti in caso di guasto o perdita alimentazione previsti dal sistema;
- verifica di eventuale comunicazione remota, gestione accessi o manovra di gruppo.
Consegnare o archiviare schemi aggiornati, lista I/O, configurazione, backup dei parametri, versione software, password secondo le procedure aziendali, report delle prove e istruzioni per manutenzione. Questa documentazione riduce il rischio di fermi prolungati nei successivi interventi e rende tracciabili future modifiche.
Domande frequenti
Posso sostituire solo la scheda del controller ascensore?
Sì, quando il codice, la revisione, il firmware e la configurazione sono compatibili e la causa del guasto è stata identificata. Se la scheda richiede parametrizzazione o comunica con moduli proprietari, una sostituzione fisica da sola potrebbe non ripristinare la manovra.
Un controller moderno funziona con qualsiasi porta?
No. Occorre verificare alimentazione, comandi, feedback di porta, dispositivi di riapertura e protocollo eventualmente usato. In molti casi sono disponibili interfacce o parametri specifici, ma devono essere previsti nel progetto.
Quanti ingressi e uscite servono?
Vanno conteggiati sui dispositivi realmente installati e sulle funzioni previste. È prudente valutare eventuali espansioni, ma scegliere capacità in eccesso senza verificare tensioni, tipi di segnale e moduli richiesti non risolve i problemi di compatibilità.
È necessario aggiornare gli schemi dopo una modernizzazione?
Sì. Schemi, lista morsetti, configurazione e risultati delle prove devono riflettere l'impianto installato. Senza questi documenti, diagnosi e interventi futuri diventano più rischiosi e costosi.
Per valutare un controller ascensore o un modulo sostitutivo, raccogliere prima schemi, codici, foto leggibili delle morsettiere e lista delle funzioni richieste. Kelevator fornisce ricambi multibrand per importatori, distributori, imprese di manutenzione e acquirenti OEM; il confronto con i dati tecnici dell'impianto resta il passaggio decisivo prima della selezione.
