Il contrappeso dell'ascensore riduce lo sforzo richiesto alla macchina di trazione bilanciando in parte la massa della cabina e del suo carico. Non è quindi un semplice blocco di pesi: è un insieme mobile composto da telaio, masse di riempimento, pattini di guida, attacchi alle funi e, secondo l'impianto, elementi di compensazione e dispositivi di arresto in fossa.
Un controllo corretto deve verificare sia l'integrità dei singoli componenti sia il loro comportamento nel vano corsa. Giochi anomali, usura dei pattini, pesi non trattenuti adeguatamente o distanze non conformi possono influire su comfort, affidabilità e soprattutto sicurezza dell'impianto.
Perché gli ascensori a trazione usano il contrappeso
Negli ascensori elettrici a trazione, cabina e contrappeso sono collegati dalle funi che scorrono sulla puleggia di trazione. Quando la cabina sale, il contrappeso scende; quando la cabina scende, il contrappeso sale. Questa configurazione consente alla macchina di vincere principalmente lo sbilanciamento tra i due lati, anziché sollevare ogni volta l'intera massa della cabina più la portata.
La massa del contrappeso viene definita nel progetto dell'impianto. In molti impianti è composta dalla massa della cabina vuota più una quota della portata nominale, spesso espressa come coefficiente di bilanciamento. Il valore non è universale: dipende dal tipo di impianto, dal rapporto di sospensione, dalla portata, dalla corsa, dalla macchina e dalle condizioni di esercizio previste.
Un bilanciamento adeguato contribuisce a:
- contenere la potenza necessaria alla trazione;
- limitare la corrente assorbita nelle corse più frequenti;
- favorire un avviamento e una frenata più regolari;
- ridurre le sollecitazioni non necessarie su funi, pulegge e organi meccanici;
- mantenere un comportamento coerente tra corsa in salita e in discesa.
Il contrappeso non sostituisce i sistemi di sicurezza della cabina. Paracadute, limitatore di velocità, freni della macchina, finecorsa e dispositivi di protezione assolvono funzioni diverse. La presenza di un contrappeso richiede inoltre verifiche specifiche sul suo percorso, sulle distanze di sicurezza e sul rischio di caduta delle masse.

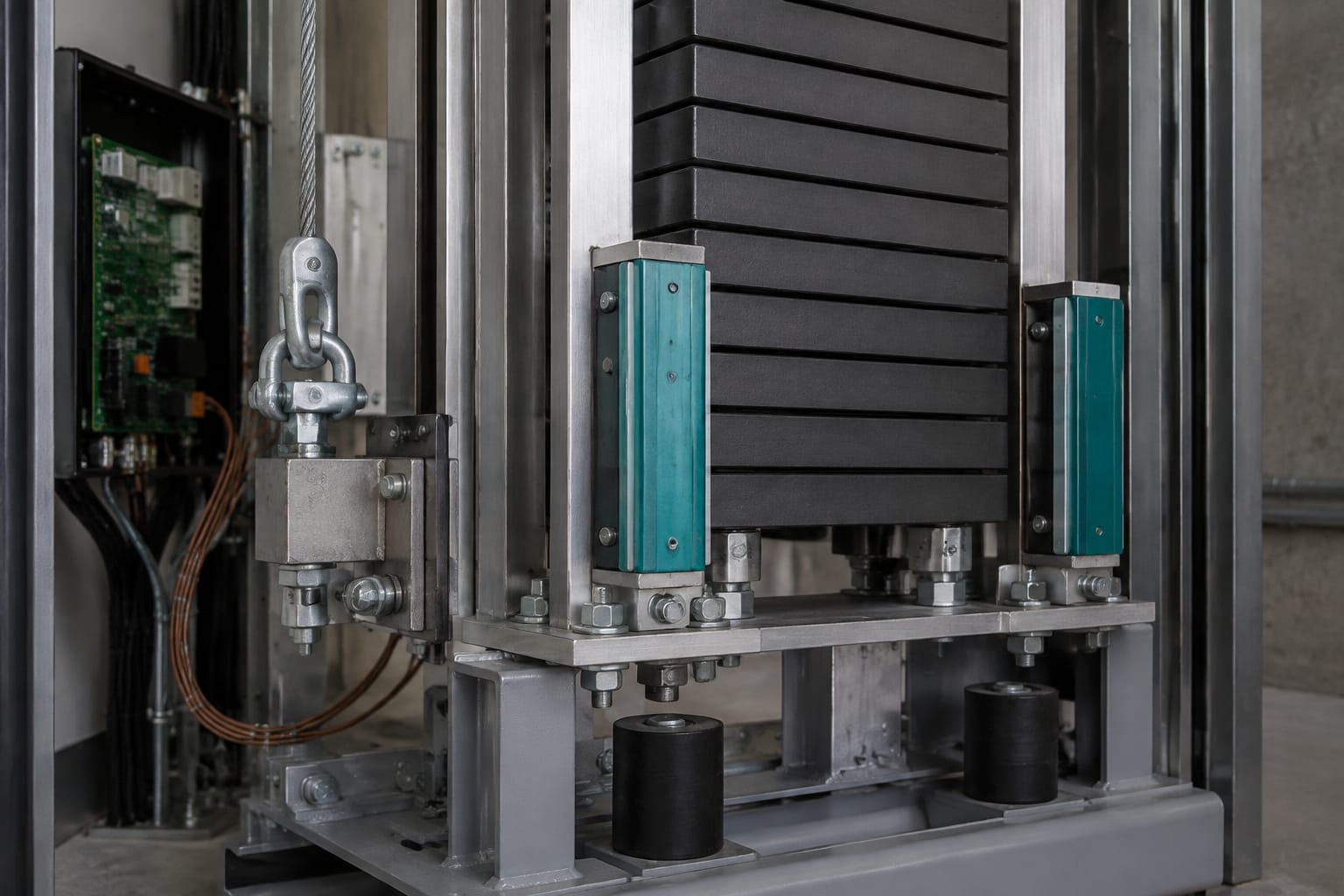

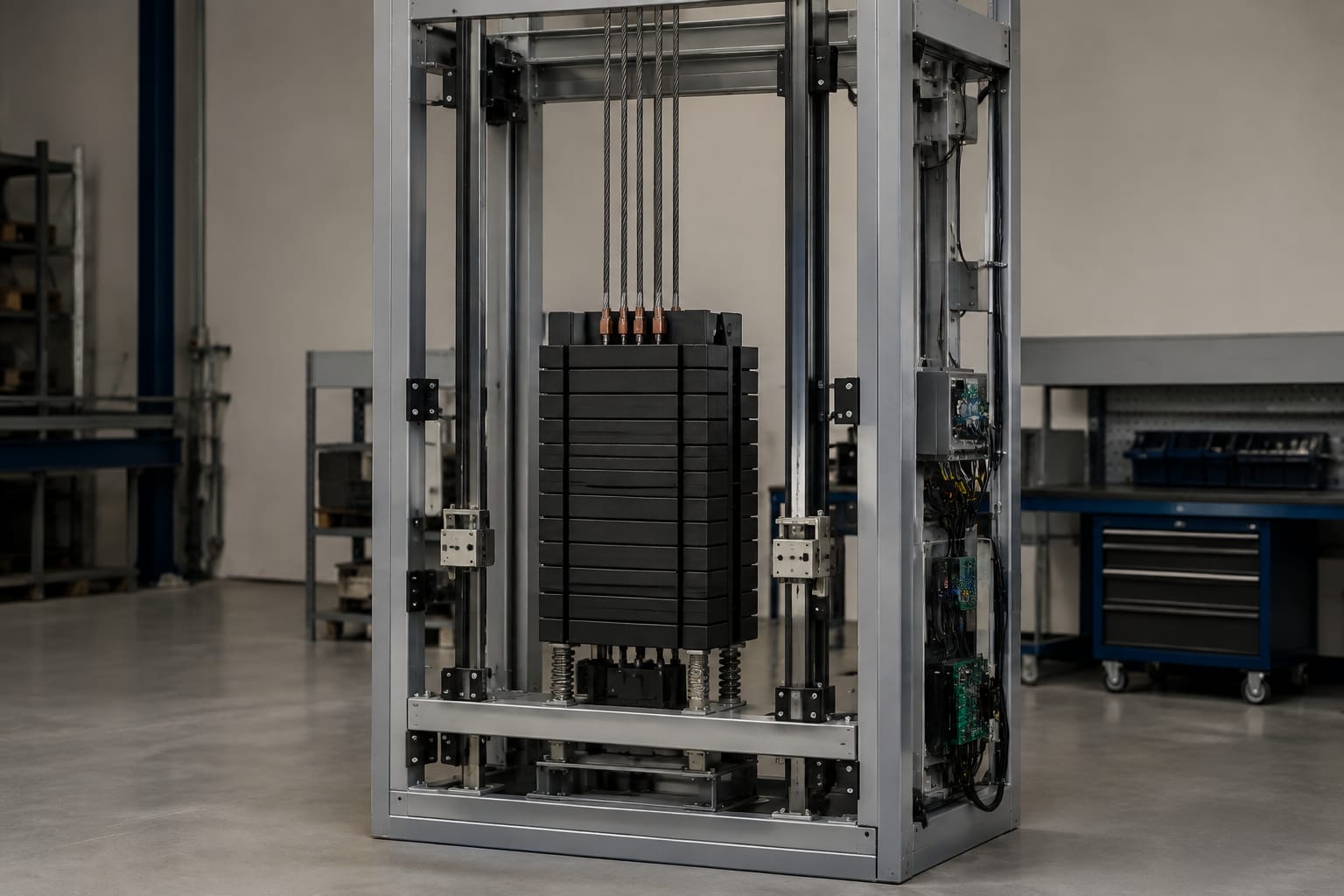

Telaio del contrappeso e masse di riempimento
Il telaio del contrappeso, detto anche arcata o staffa portapesi, è la struttura metallica che contiene le masse e trasferisce il carico alle funi di sospensione. Generalmente comprende montanti laterali, traverse superiore e inferiore, elementi di chiusura o ritenuta e sedi per pattini o rulli di guida.
Le masse di riempimento possono essere realizzate con materiali e geometrie differenti. La compatibilità non dipende solo dal peso totale: ogni elemento deve avere dimensioni, spessore, fori o incastri e modalità di appoggio coerenti con il telaio previsto. Inserire pesi apparentemente equivalenti ma non adatti può compromettere la distribuzione del carico o la ritenuta.
Che cosa controllare sul telaio
Durante l'ispezione, il tecnico dovrebbe considerare almeno questi aspetti:
| Elemento | Cosa verificare | Perché è importante |
|---|---|---|
| Montanti e traverse | Deformazioni, corrosione, cricche, urti | La struttura deve sostenere e contenere le masse senza perdere geometria |
| Fissaggi e saldature | Allentamenti, danni visibili, segni di fatica | Un collegamento degradato può alterare l'allineamento o la ritenuta |
| Masse di riempimento | Integrità, ordine di montaggio, assenza di giochi | Le masse non devono spostarsi, ruotare o fuoriuscire |
| Dispositivo di ritenuta | Presenza, corretto inserimento, usura | Evita la caduta delle masse in caso di urto o situazione anomala |
| Attacchi delle funi | Usura, corrosione, elementi di bloccaggio | Trasferiscono il carico del contrappeso al sistema di sospensione |
Un errore ricorrente è trattare il peso installato come una variabile da modificare durante la manutenzione ordinaria. Una variazione della massa del contrappeso può cambiare il comportamento dinamico dell'impianto e il carico richiesto alla macchina. Qualsiasi modifica va valutata rispetto alla documentazione tecnica, alle condizioni dell'impianto e alle verifiche applicabili.
Pattini di guida e guide del contrappeso
Il contrappeso percorre il vano su guide dedicate o condivise secondo il progetto. I pattini di guida mantengono il telaio in posizione rispetto alle guide, limitando spostamenti laterali, vibrazioni e contatti irregolari.
I principali tipi sono:
- pattini a strisciamento, con inserto di scorrimento che lavora a contatto con la guida;
- pattini a rullo, con rulli regolabili che possono ridurre attrito e rumore in determinate configurazioni;
- pattini con rivestimenti specifici, progettati per geometrie di guida o applicazioni compatibili definite dal costruttore.
La scelta non deve basarsi soltanto sulla forma esterna del pattino. È necessario confrontare la sezione della guida, le quote di attacco, l'interasse dei fissaggi, la direzione di montaggio, il tipo di telaio e l'ambiente operativo. Anche il materiale dell'inserto deve essere appropriato: un componente non idoneo può usurarsi rapidamente, generare rumore o segnare la guida.
Per ricambi destinati a configurazioni specifiche, possono essere utili riferimenti come i [pattini per guida cava del contrappeso con rivestimento W](/products/counterweight-hollow-rail-w-boot-toe-boot-lining-lift-parts-elevator-accessories/) oppure i [pattini per guida cava tipo M](/products/counterweight-hollow-rail-w-m-type-boot-lining-lift-accessories-elevator-spare-parts/). La denominazione commerciale o la somiglianza visiva non sostituiscono però il rilievo delle quote e il confronto con il componente esistente.
Segnali di usura da non trascurare
Rumorosità metallica, vibrazioni percepibili in cabina, polvere anomala vicino alle guide o segni di sfregamento possono indicare che i pattini meritano un controllo. In particolare, occorre osservare:
- consumo non uniforme dell'inserto;
- crepe, indurimento o perdita di materiale;
- gioco laterale eccessivo del telaio;
- pattini non centrati sulla guida;
- rulli bloccati, rumorosi o non regolati correttamente;
- depositi, ruggine o danni localizzati sulla superficie della guida.
La sostituzione del solo inserto è possibile soltanto quando prevista dalla costruzione del pattino e quando supporto, fissaggi e geometria risultano integri. Se il corpo del pattino è deformato o le sedi di fissaggio sono danneggiate, il ricambio parziale non risolve la causa.
Collegamenti di sospensione e sistemi di compensazione
Le funi di sospensione collegano cabina e contrappeso alla macchina di trazione secondo uno schema definito dal rapporto di sospensione dell'impianto. Gli attacchi del contrappeso, i terminali delle funi, gli elementi di equalizzazione e le eventuali pulegge devono essere esaminati come un sistema unico.
Il contrappeso deve mantenere un assetto regolare lungo tutta la corsa. Un disallineamento può dipendere da tensioni non uniformi nelle funi, usura degli attacchi, deformazioni del telaio o anomalie nelle guide. Non è sufficiente correggere il sintomo regolando un singolo elemento senza individuare l'origine dello squilibrio.
Negli impianti con corse importanti o con particolari configurazioni di sospensione può essere presente un sistema di compensazione, per esempio mediante funi o catene di compensazione. Il suo scopo è limitare la variazione di carico dovuta al peso del tratto di sospensione che cambia posizione durante la corsa. Le modalità costruttive variano molto: vanno pertanto seguite le istruzioni dell'impianto per fissaggi, tensionamento, usura e dispositivi di guida.
Occorre verificare in particolare che:
- i collegamenti al contrappeso siano completi e senza corrosione significativa;
- le funi o le catene di compensazione non presentino danni, torsioni o interferenze;
- il loro percorso resti libero lungo la corsa;
- le pulegge di rinvio e i relativi supporti siano idonei e ben fissati;
- le regolazioni siano effettuate in modo coerente su tutti i punti interessati.
Distanze di sicurezza e ritenuta delle masse
Il contrappeso si muove in una zona del vano non accessibile agli utenti ma esposta a rischi meccanici rilevanti. Le distanze rispetto a cabina, pareti del vano, componenti fissi, fonda corsa e fossa devono rimanere quelle previste dal progetto e dalle prescrizioni applicabili all'impianto.
In fondo al vano, il contrappeso può essere protetto da tamponi o ammortizzatori. Questi dispositivi intervengono in condizioni estreme di extracorsa e devono essere appropriati alla massa, alla velocità nominale e alla configurazione prevista. Non vanno considerati un elemento di normale arresto: il loro stato non autorizza a trascurare finecorsa, spazi di rifugio o regolazioni della corsa.
La ritenuta delle masse di riempimento richiede attenzione particolare. Dopo un urto, un intervento sul telaio o la sostituzione di pesi, è necessario accertare che:
- tutte le masse siano appoggiate e impilate secondo la configurazione prevista;
- gli elementi di bloccaggio siano presenti e correttamente serrati o inseriti;
- non vi siano pesi incrinati, incompatibili o con spigoli che impediscano il corretto appoggio;
- non restino utensili, materiali o componenti sciolti nell'area del contrappeso;
- il telaio non possa urtare elementi estranei durante l'intera corsa.
Le quote e gli spazi liberi non devono essere stimati a occhio. Per lavori di sostituzione, modernizzazione o modifica, servono rilievi effettivi del vano e riscontro con la documentazione tecnica applicabile.
Usure frequenti e riscontri durante l'ispezione
L'ispezione del contrappeso è più efficace quando si collega l'osservazione statica ai sintomi dell'impianto. Un rumore in corsa, per esempio, può provenire dai pattini, ma anche da una guida danneggiata, da un fissaggio allentato o da un contatto del sistema di compensazione.
Questi sono alcuni riscontri comuni e le verifiche iniziali utili:
| Riscontro | Cause possibili | Prima verifica |
|---|---|---|
| Colpi o rumori nel vano | Pattini usurati, guida sporca, masse con gioco | Esaminare pattini, superfici di guida e ritenuta delle masse |
| Telaio non centrato | Guide fuori condizione, fissaggi, tensione non uniforme | Verificare allineamento e componenti di sospensione |
| Usura rapida del pattino | Sezione guida errata, montaggio scorretto, guida danneggiata | Rilevare la guida e controllare la geometria del telaio |
| Tracce di sfregamento | Interferenza con elementi del vano o regolazione errata | Ispezionare il percorso completo del contrappeso |
| Corrosione localizzata | Condensa, infiltrazioni, ambiente aggressivo | Individuare la fonte e valutare struttura e fissaggi |
| Masse mobili o rumorose | Ritenuta mancante, telaio deformato, pesi non compatibili | Mettere in sicurezza e verificare la configurazione completa |
La lubrificazione va gestita secondo le istruzioni del costruttore e il tipo di guida o pattino. Applicare lubrificante indiscriminatamente può trattenere sporco, alterare il comportamento di alcuni inserti e rendere più difficile individuare l'origine dell'usura.
Come identificare correttamente un ricambio
Per ordinare un ricambio del contrappeso, una fotografia è utile ma raramente sufficiente. Il reparto acquisti o il manutentore dovrebbe predisporre un'identificazione tecnica che consenta di distinguere pezzi molto simili ma non intercambiabili.
Per pattini, rivestimenti e componenti di guida, raccogliere:
- marca, modello e matricola dell'impianto quando disponibili;
- codice stampato o riferimento presente sul componente rimosso;
- fotografie nitide del pezzo montato, dei fissaggi e della guida;
- quote principali: larghezza, profondità, altezza, interasse e diametro dei fori;
- forma e sezione della guida;
- lato, orientamento e posizione di montaggio;
- materiale o tipo di inserto, se identificabile;
- quantità richiesta e condizione di impiego.
Per telaio e masse di riempimento servono anche peso unitario, dimensioni, modalità di contenimento, numero e ordine delle masse installate. Non bisogna dedurre il peso necessario dalla sola portata nominale dell'ascensore: la configurazione effettiva del contrappeso è legata al progetto complessivo.
Quando occorre identificare un pattino ausiliario per guida cava, è utile confrontare anche il profilo della testa e del rivestimento. Questa [soluzione con pattino ausiliario per guide del contrappeso compatibile con specifiche applicazioni Mitsubishi e Otis](/products/auxiliary-rail-guide-boots-counterweight-hollow-rail-w-boot-head-boot-lining-suitable-for-mitsubishi-otis-elevator-accessories/) va selezionata verificando il modello e tutte le quote rilevanti; il riferimento a un marchio non dimostra da solo la compatibilità.
Kelevator fornisce ricambi per ascensori multimarca a importatori, distributori, manutentori, aziende di modernizzazione e acquirenti OEM. In una richiesta B2B, inviare rilievi, fotografie e codici disponibili riduce il rischio di ricevere un componente con fissaggi o profilo non adatti.
Precauzioni di sicurezza per lavori sul contrappeso
Il contrappeso è un carico sospeso o mobile. Le attività di ispezione e sostituzione devono essere svolte esclusivamente da personale formato e autorizzato, nel rispetto delle procedure aziendali, della documentazione dell'impianto e delle prescrizioni di sicurezza applicabili.
Prima di intervenire, occorre mettere fuori servizio l'ascensore, impedire l'uso da parte di terzi e adottare procedure efficaci di isolamento dell'energia. Il tecnico deve conoscere la posizione della cabina e del contrappeso prima di accedere al vano, alla fossa o alla testata.
Le precauzioni essenziali comprendono:
- blocco dell'impianto e verifica dell'assenza di comandi non autorizzati;
- comunicazione chiara tra gli addetti coinvolti;
- protezione contro il movimento inatteso di cabina e contrappeso;
- rispetto degli spazi sicuri previsti nel vano e in fossa;
- uso di attrezzature di sollevamento idonee per masse, telaio o componenti pesanti;
- divieto di sostare sotto carichi sospesi o in zone di possibile corsa del contrappeso;
- ripristino di tutte le protezioni, ritenute e chiusure prima della rimessa in servizio;
- prova funzionale e registrazione dell'intervento secondo le procedure applicabili.
Non intervenire su pesi di riempimento, attacchi delle funi o tamponi affidandosi esclusivamente a un'ispezione visiva. Questi componenti possono conservare rischi anche quando l'ascensore appare fermo. In caso di deformazioni, urti in fossa, masse spostate o incertezza sulla configurazione, l'impianto va valutato prima di qualunque ritorno al normale esercizio.
Una richiesta ricambio ben documentata dovrebbe includere il tipo di componente, le quote rilevate, le immagini del montaggio e i dati disponibili dell'impianto. Questo permette di verificare più efficacemente la compatibilità prima di sostituire pattini, rivestimenti o altri elementi del contrappeso.
