Soglia porta ascensore: tipi, usura e sostituzione

La elevator door sill, in italiano soglia della porta dell'ascensore, e' il profilo scanalato sul quale scorrono e vengono guidate le ante della porta di cabina o di piano. Una soglia pulita, integra e compatibile con il pattino inferiore mantiene il movimento delle ante regolare; una scanalatura deformata, ostruita o consumata puo' causare attriti, rumori, disallineamenti e riaperture della porta.

Prima di sostituirla, non basta rilevare la larghezza del vano. Occorre identificare se si tratta di una soglia di cabina o di piano, confrontare il profilo delle guide, misurare lunghezza e interasse dei fissaggi e controllare lo stato di ante, pattini e carrelli. In molti casi il problema nasce da detriti o da un pannello non allineato, non dalla soglia in se'.

Funzione della soglia porta ascensore

La soglia crea il riferimento inferiore per il movimento delle ante. Le sue scanalature ospitano i pattini o le guide inferiori installati sul bordo basso delle porte, limitando lo spostamento laterale dell'anta durante apertura e chiusura.

Questa funzione apparentemente semplice incide direttamente su diversi aspetti del gruppo porta:

• mantiene le ante nella loro traiettoria;
• contrasta oscillazioni e urti tra pannelli;
• riduce il rischio che un'anta esca dalla propria guida inferiore;
• contribuisce alla continuita' del passaggio tra cabina e pianerottolo;
• raccoglie sporco e piccoli corpi estranei, evitando che interferiscano immediatamente con le parti mobili, a condizione che venga pulita con regolarita'.

La soglia non e' un componente universale. Forma delle cave, numero di piste, distanza fra le piste, altezza dei bordi e sistema di fissaggio dipendono dal tipo di porta e dalla sua configurazione. Montare un profilo che sembra simile ma non rispetta queste quote puo' compromettere la guida inferiore o richiedere adattamenti non appropriati.

Soglie di cabina e soglie di piano: differenze operative

Le porte di cabina e le porte di piano lavorano insieme, ma le rispettive soglie hanno collocazione ed esigenze di controllo diverse. Per una diagnosi corretta e' essenziale distinguerle.

La soglia di cabina deve rimanere correttamente posizionata rispetto alla porta e al telaio della cabina. Durante l'intervento va anche verificata l'assenza di contatti anomali con la soglia di piano in fase di arresto e apertura.

La soglia di piano e' piu' esposta a detriti portati dalle scarpe, a residui di lavorazioni edili e a piccoli oggetti che possono inserirsi nelle cave. Negli edifici con accesso esterno, cantieri, attivita' commerciali o trasporto frequente di materiali, l'ispezione delle guide inferiori merita una frequenza adeguata all'uso reale dell'impianto.

Non si deve presumere che una soglia di cabina possa sostituire quella di piano o viceversa. Anche quando le dimensioni esterne appaiono vicine, il disegno della pista e la geometria di accoppiamento con pattini e ante possono essere differenti.

Materiali e profili piu' comuni delle soglie

L'alluminio e' molto diffuso per le soglie porta ascensore grazie alla buona lavorabilita', alla resistenza alla corrosione e alla possibilita' di ottenere profili scanalati precisi. La lega e il trattamento superficiale, tuttavia, possono cambiare in base al costruttore e all'applicazione.

Sono presenti anche soluzioni in acciaio, soprattutto quando il progetto richiede caratteristiche estetiche, di resistenza superficiale o di integrazione specifiche. La scelta non va fatta soltanto sul materiale: il profilo e la compatibilita' meccanica hanno un peso maggiore.

Profili a una, due o piu' piste

Il numero delle scanalature dipende dal numero di ante, dalla loro modalita' di apertura e dal sistema di guida. Un profilo a due piste, per esempio, non e' automaticamente intercambiabile con un altro profilo a due piste: occorre confrontare le quote di ogni cava.

Gli elementi da verificare sono:

• numero e sequenza delle piste;
• larghezza e profondita' di ciascuna scanalatura;
• distanza asse-asse fra le guide;
• larghezza complessiva della soglia;
• altezza del profilo e forma dei bordi;
• presenza di nervature, gole di drenaggio o sedi dedicate;
• verso di montaggio, quando il disegno non e' simmetrico.

In commercio esistono profili indicati con nomenclature interne, lettere o misure nominali. Queste indicazioni sono utili per la ricerca, ma non sostituiscono il confronto con il campione esistente o con un disegno quotato. Per applicazioni che richiedono un profilo in lega di alluminio, puo' essere utile confrontare i dati di una [soglia per porta ascensore in lega di alluminio da 60 mm tipo F](/products/aluminum-alloy-door-sill-60mm-f-type-elevator-parts/), verificando sempre che le quote effettive e l'impiego previsto corrispondano al proprio impianto.

Materiale, finitura e ambiente di installazione

Una soglia danneggiata da abrasione non richiede necessariamente un materiale diverso. Prima occorre capire la causa: pulizia insufficiente, pattino degradato, anta fuori squadra, urto accidentale o fissaggio allentato.

In ambienti con traffico elevato, polveri abrasive o trasporto di carichi, una manutenzione piu' frequente e una protezione del varco durante lavori edili possono incidere piu' della sola scelta di un profilo apparentemente piu' robusto. Qualunque materiale deve restare compatibile con il progetto della porta e con i suoi organi di guida.

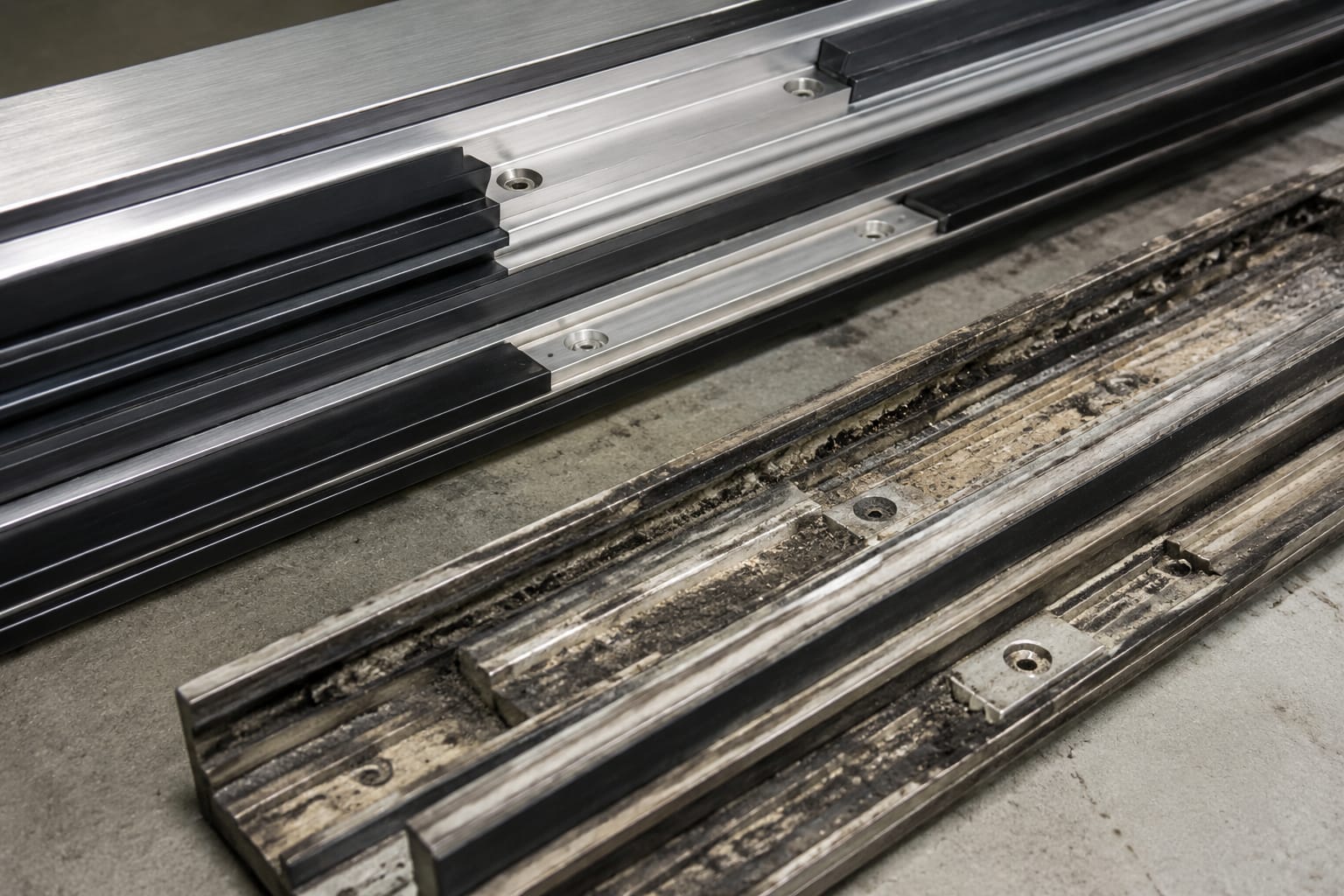

Segni di usura, danno e ostruzione

Una soglia non deve essere sostituita per il solo fatto di mostrare normali segni superficiali di utilizzo. Deve invece essere indagata quando i difetti influiscono sulla corsa dell'anta, sulla sua posizione o sulla sicurezza del gruppo porta.

I segnali piu' ricorrenti sono:

• rumore di raschiamento o scatto durante il movimento;
• apertura o chiusura irregolare delle ante;
• resistenza localizzata sempre nello stesso punto;
• pattini inferiori consumati in modo anomalo o rotti;
• cave colme di polvere, ghiaia, viti, frammenti plastici o altri residui;
• bordi della soglia piegati, scheggiati o sollevati;
• solchi profondi che alterano la guida del pattino;
• viti o fissaggi allentati, mancanti o con sede danneggiata;
• anta che oscilla, tocca il pannello adiacente o non mantiene la luce prevista;
• riaperture o arresti della porta che compaiono insieme a un evidente problema meccanico.

Un rumore non identifica da solo il componente guasto. Il difetto puo' provenire dal pattino, dalle rotelle del carrello, dalla sospensione dell'anta, dalla cinghia, dalla catena, dal motore porta o dalla regolazione del limitatore. La soglia va quindi osservata mentre la porta e' ferma e, secondo le procedure di sicurezza applicabili, durante un ciclo controllato di apertura e chiusura.

Quando pulire, riparare o sostituire

La pulizia e' appropriata se le cave sono integre e il difetto e' causato da materiale estraneo. Il serraggio o il ripristino del fissaggio puo' essere sufficiente quando il profilo e' sano ma non stabile.

La sostituzione diventa generalmente la scelta da valutare quando il profilo e' deformato, presenta fratture, ha sedi di fissaggio non recuperabili o non guida piu' correttamente le ante anche dopo pulizia e regolazione. Non e' prudente compensare una guida inferiore compromessa modificando impropriamente i pattini o forzando la regolazione dell'anta.

Pulizia e ispezione della soglia

La pulizia delle scanalature deve essere parte delle attivita' di manutenzione programmate. La frequenza dipende da traffico, ambiente e condizioni del fabbricato; non esiste un intervallo unico valido per ogni impianto.

Prima di intervenire, mettere la porta e l'impianto nelle condizioni operative sicure previste dalle procedure del manutentore. Non effettuare operazioni con parti in movimento accessibili e non usare attrezzi che possano danneggiare le cave o lasciare residui metallici.

Una procedura pratica comprende:

1. Rimuovere i corpi estranei visibili con aspirazione o utensili non aggressivi.
2. Pulire le cave senza intaccare bordi, angoli e superfici di scorrimento.
3. Controllare che non restino viti, pietrisco, frammenti di pattino o materiale indurito sul fondo delle piste.
4. Esaminare l'intera lunghezza della soglia con illuminazione sufficiente.
5. Verificare fissaggi, planarita' e giunzioni con pavimento o rivestimento.
6. Ispezionare i pattini inferiori per usura, incrinature, gioco e corretta permanenza nelle cave.
7. Eseguire il ciclo di prova previsto dopo il rimontaggio e la regolazione.

Evita lubrificanti non previsti dal costruttore nelle cave della soglia. Possono trattenere polvere e creare una pasta abrasiva, oltre a trasferirsi su altri componenti. Anche detergenti aggressivi o spazzole metalliche possono danneggiare la finitura e nascondere il problema reale invece di risolverlo.

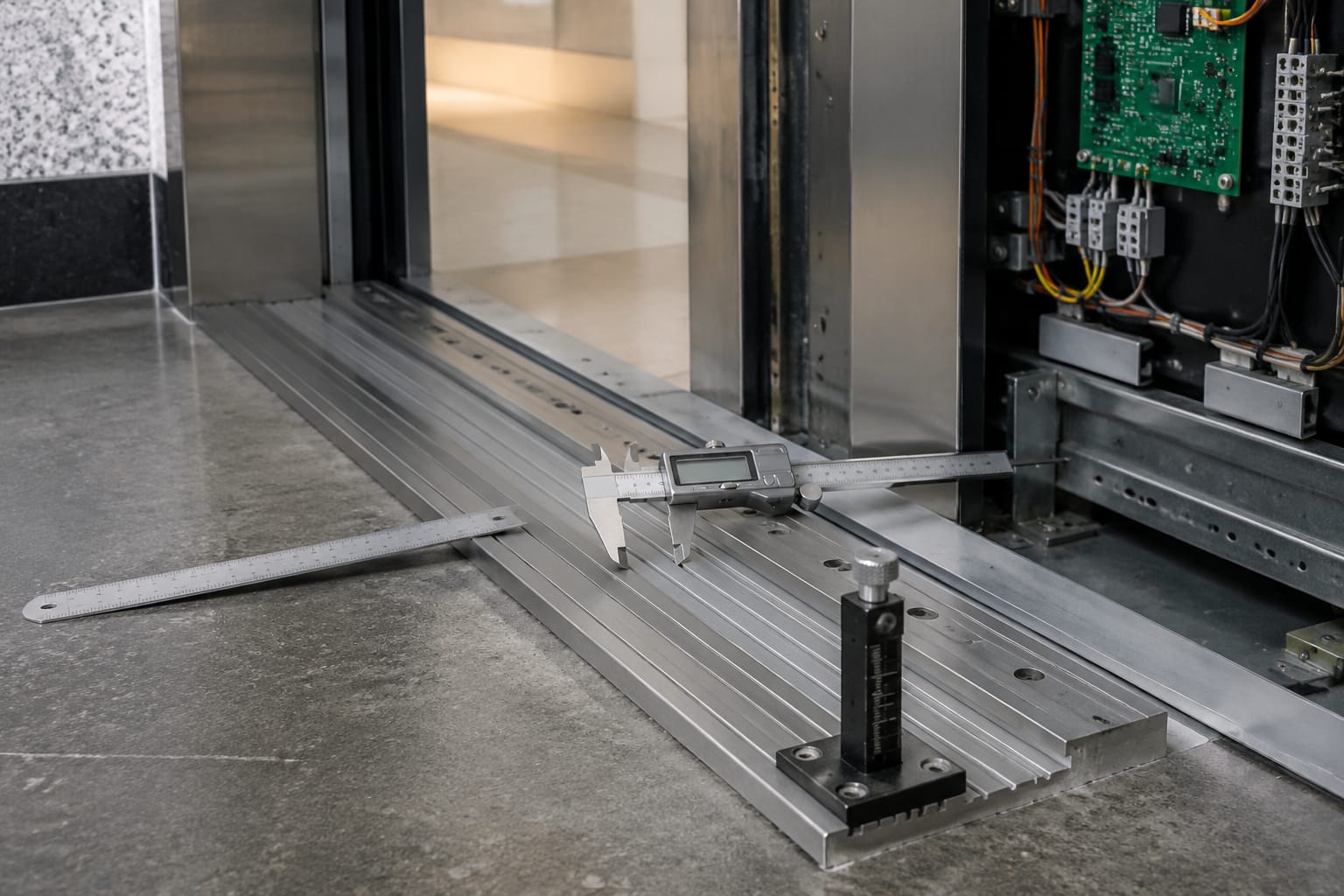

Come misurare profilo, larghezza e punti di fissaggio

L'errore di approvvigionamento piu' comune e' ordinare la soglia solo in base alla lunghezza o a una fotografia. Per acquistare un ricambio utile servono rilievi verificabili e immagini che mostrino il profilo in sezione.

Rilevare almeno i seguenti dati:

• lunghezza totale della soglia;
• larghezza totale e altezza del profilo;
• numero di cave;
• larghezza, profondita' e forma delle cave;
• distanza tra i centri delle cave;
• distanza tra bordi esterni e pista piu' vicina;
• numero, diametro e posizione dei fori di fissaggio;
• interasse dei fori e distanza dalle estremita';
• tipo di testa della vite e presenza di svasature;
• eventuali tagli, fresature, aperture o estremita' lavorate;
• materiale e finitura apparente;
• identificazione della porta, quando disponibile.

Le quote devono essere rilevate sul componente smontato oppure su zone non deformate. Misurare una sezione piegata o un'estremita' danneggiata porta facilmente a scegliere un ricambio errato. Se la soglia e' stata tagliata in opera, bisogna distinguere la misura del pezzo installato dalla lunghezza standard del profilo eventualmente disponibile.

Documentazione utile per il confronto tecnico

Per ridurre le incertezze, allegare al rilievo:

• foto dall'alto dell'intera soglia;
• foto ravvicinata di una sezione trasversale;
• foto dei fori di fissaggio con un riferimento di misura;
• foto dei pattini inferiori e del bordo delle ante;
• codice della porta o dell'operatore, se leggibile;
• indicazione se il componente appartiene alla cabina o a uno specifico piano.

Quando si richiede una quotazione o un confronto di compatibilita', queste informazioni sono piu' utili di una descrizione generica come "soglia a due guide". Kelevator fornisce ricambi per ascensori multimarca a importatori, distributori, manutentori e acquirenti OEM B2B; per questo tipo di fornitura, una scheda di rilievo completa aiuta a confrontare il componente richiesto con il profilo disponibile senza assumere equivalenze non confermate.

Controlli collegati all'allineamento dei pannelli porta

La sostituzione della soglia non corregge da sola un'anta sospesa male. Prima e dopo il montaggio, controllare che il pannello resti verticale, che i giochi tra le ante siano coerenti lungo tutta l'altezza e che il pattino inferiore lavori centrato nella cava.

Verificare in particolare:

• stato e posizione dei pattini inferiori;
• gioco laterale delle ante;
• usura delle rotelle e dei carrelli superiori;
• regolazione delle sospensioni;
• parallelismo del bordo inferiore delle ante rispetto alla soglia;
• eventuale contatto tra pannelli durante la corsa;
• stabilita' delle ante nella posizione completamente aperta e chiusa.

Se sono usurati anche carrelli o ruote di sospensione, e' opportuno valutare il gruppo nel suo insieme. Le configurazioni commerciali variano; come riferimento per identificare la famiglia del ricambio, sono disponibili un [pannello portante porta cabina 1000/58 con ruote](/products/car-door-hanging-panel-1000-58-door-hanging-wheels-lift-accessories-elevator-spare-parts/) e un [pannello portante porta di piano 1000/58 con ruote](/products/door-hanging-panel-1000-58-door-hanging-wheels-lift-accessories-elevator-spare-parts/). La corrispondenza deve essere confermata confrontando disegno, quote, lato di installazione e compatibilita' con la porta esistente.

Un errore frequente consiste nel sostituire soltanto il pattino quando la cava e' ormai deformata, oppure soltanto la soglia quando il pattino presenta gioco eccessivo. I due componenti lavorano accoppiati: il controllo deve considerare entrambe le superfici.

Sostituzione e prova finale della porta

La sostituzione deve essere eseguita da personale qualificato, seguendo la documentazione della porta, le istruzioni del costruttore e le procedure di sicurezza applicabili. Un profilo installato fuori quota o fissato in modo improprio puo' riprodurre gli stessi difetti del componente rimosso.

In linea generale, l'intervento richiede di mettere in sicurezza l'impianto, rimuovere gli elementi che impediscono l'accesso alla soglia, smontare il profilo senza danneggiare pavimento e porte, pulire il piano di appoggio e installare il nuovo componente nella posizione prevista. Prima del serraggio definitivo, occorre verificare che il profilo sia rettilineo, stabile e correttamente orientato.

Dopo il montaggio, le verifiche finali dovrebbero includere:

• controllo visivo dell'innesto dei pattini nelle cave;
• apertura e chiusura a bassa velocita', ove prevista dalla procedura tecnica;
• assenza di sfregamenti, urti o impuntamenti;
• verifica dei giochi e dell'allineamento tra le ante;
• controllo della chiusura completa e del comportamento del dispositivo di riapertura;
• prova ai piani interessati, per le porte di cabina e di piano coinvolte;
• ricontrollo dei fissaggi dopo le operazioni previste dal costruttore.

Non utilizzare l'ascensore come normale finche' le verifiche tecniche richieste non sono state completate. In presenza di danni strutturali alla porta, guasti al dispositivo di blocco o comportamento irregolare non risolto, il problema richiede una diagnosi del gruppo porta piu' ampia della sola soglia.

Per pianificare il ricambio, preparare quindi rilievi del profilo, posizione dei fissaggi, fotografie delle guide e informazioni sulla porta. Con questi dati e' possibile confrontare con precisione una soglia compatibile e valutare se associare la sostituzione a pattini, pannelli portanti o regolazione delle ante.
