Con l'espressione elevator door stopper si indica spesso, in modo generico, il componente che limita, ammortizza o rende stabile il movimento di una porta di ascensore. In Italia non esiste sempre un unico nome equivalente: a seconda della porta e del difetto, il ricambio può essere una battuta, un tampone, una molla, un arresto di fine corsa, un rullo oppure un elemento del carrello di sospensione.
Per individuare il componente corretto non basta cercare un “fermo porta ascensore”. Occorre capire in quale punto della corsa la porta si comporta male, verificare se il problema è di regolazione o usura e rilevare con precisione forma, misure, fissaggio e funzione del pezzo originale. Una battuta non corregge, ad esempio, un rullo consumato o un pannello fuori allineamento.

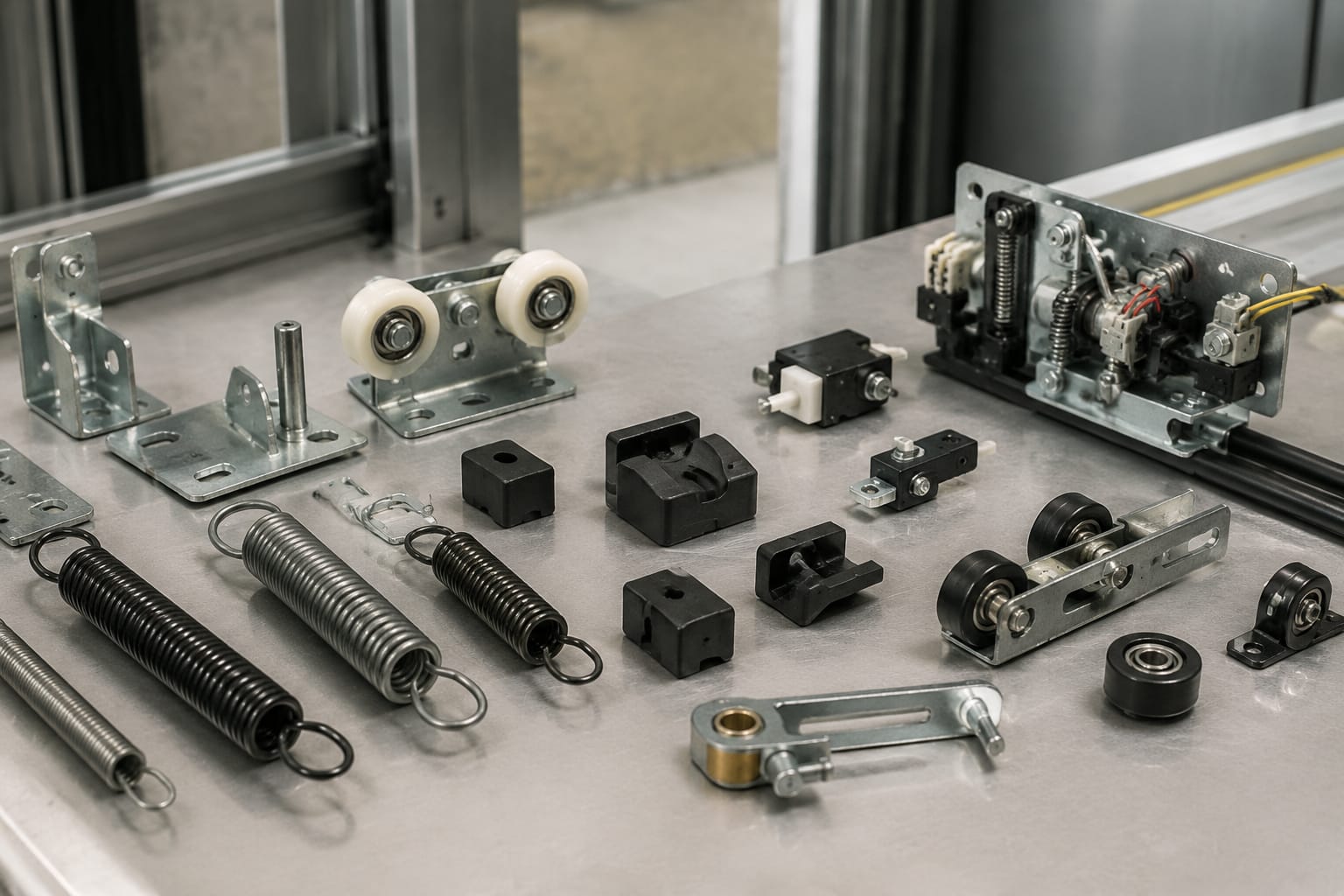

Cosa intendono gli acquirenti per fermo porta ascensore
Nel linguaggio di manutenzione e acquisto, il termine può riferirsi a diverse parti delle porte di piano o di cabina. Il tratto comune è il controllo del movimento: arrestare la corsa, evitare urti, mantenere una posizione oppure richiamare un organo mobile.
La prima domanda utile è quindi: la porta arriva troppo oltre, non raggiunge la chiusura, rimbalza, urta oppure si muove con gioco? La risposta restringe rapidamente il campo.
| Termine usato in richiesta | Funzione effettiva possibile | Dove cercarlo | Segnale tipico di difetto |
|---|---|---|---|
| Fermo o battuta porta | Arresta la corsa in apertura o chiusura | Telaio, soglia, guida o pannello | Colpo secco, corsa eccessiva, porta non in battuta |
| Tampone o paracolpo | Attenua l'urto a fine corsa | Punto di contatto tra anta e struttura | Rumore, gomma deformata, battuta dura |
| Molla porta | Richiama o mantiene in pressione un componente | Cinematismo, coltello, serratura o accessorio | Chiusura lenta, insufficiente o irregolare |
| Fine corsa meccanico | Definisce la posizione limite | Leva, camma, supporto o guida | Apertura/chiusura non ripetibile |
| Rullo di sospensione | Sostiene e guida l'anta | Carrello superiore e binario | Rumore di scorrimento, anta inclinata, gioco |
| Rullo di contrasto o guida inferiore | Limita l'oscillazione laterale | Guida inferiore o zona soglia | Sfregamento, vibrazioni, pannello instabile |
La denominazione commerciale varia anche in base al costruttore e alla serie di porta. Per questo, una richiesta B2B affidabile dovrebbe indicare se si tratta di porta di piano o cabina, automatica o manuale, laterale o telescopica, e mostrare il punto di montaggio. Una fotografia del pezzo installato e dell'insieme meccanico è spesso più utile della sola descrizione.
Molle, tamponi e limiti di corsa
Molle, buffer e arresti sono le parti più vicine al significato intuitivo di “stopper”, ma non svolgono tutte lo stesso compito. Scambiarle porta facilmente a ordinare un ricambio compatibile per dimensioni ma sbagliato per funzione.
Molle di richiamo e molle di pressione
Una molla può riportare una leva nella posizione iniziale, mantenere un contatto meccanico o creare la pressione necessaria perché un organo resti in sede. Se perde elasticità, si spezza o lavora fuori asse, il difetto può apparire solo in alcuni cicli o in determinate condizioni di attrito.
Prima di attribuire una mancata chiusura alla molla, controllare:
- eventuali accumuli di sporco nelle guide e nel cinematismo;
- deformazioni della staffa o della leva su cui agisce;
- punti di sfregamento anomalo;
- corretta sede dei terminali della molla;
- lunghezza libera e numero di spire rispetto al componente rimosso;
- presenza di segni di surriscaldamento, corrosione o contatto con parti mobili.
Nelle porte di piano, alcune molle sono anche collegate a organi di sollevamento o richiamo. Quando la richiesta riguarda una molla per questa applicazione, possono essere utili [accessori e molle per porta di piano da 600 mm](/products/600mm-hall-door-spring-lift-accessories-elevator-spare-parts/), ma la misura nominale della porta da sola non conferma la compatibilità: verificare geometria, punto di aggancio e applicazione esatta.
Tamponi, paracolpi e battute elastiche
Un tampone riduce la durezza dell'impatto e protegge le superfici di contatto. Può essere in gomma, elastomero, plastica tecnica o comprendere un elemento elastico integrato. Non è un pezzo puramente estetico: se manca o è schiacciato, la porta può trasmettere urti al telaio, produrre rumori e perdere la posizione di battuta prevista.
La sostituzione è normalmente indicata quando il tampone presenta crepe, indurimento, deformazione permanente, distacco dal supporto o una riduzione evidente dello spessore. Non aggiungere rondelle o spessori improvvisati per compensare un paracolpo degradato: possono alterare la corsa e far lavorare male chiusure, rulli o leve.
Arresti meccanici e fine corsa
L'arresto di corsa deve lavorare in una posizione precisa e ripetibile. Può essere una vite regolabile con controdado, una piastrina, una camma, una battuta fissa o un riscontro fissato alla struttura. La sua usura si riconosce da bordi arrotondati, impronte profonde, fissaggi allentati o superfici di contatto non più parallele.
Un arresto non va regolato per mascherare un difetto a monte. Se l'anta si avvicina alla battuta inclinata, il problema può essere nel carrello, nel binario, nella guida inferiore o nell'allineamento del pannello. Portare semplicemente la battuta verso l'anta aumenta spesso il rumore e la sollecitazione senza risolvere la causa.
Rulli e componenti di sospensione collegati
Il fermo porta ascensore viene spesso ricercato quando il vero problema è il gruppo di sospensione. I rulli superiori sostengono il peso dell'anta e ne consentono lo scorrimento sul binario; rulli di contrasto, pattini e guide inferiori ne controllano invece la posizione laterale e verticale.
Un rullo con cuscinetto danneggiato, rivestimento consumato o asse allentato può far arrivare l'anta contro la battuta con ritardo, con inclinazione o con un movimento a scatti. Il tampone finale riceve allora un carico anomalo e sembra il componente guasto, pur essendo solo quello che evidenzia il problema.
Cosa controllare sul carrello
Con porta fuori servizio e secondo la procedura di sicurezza applicabile, un tecnico qualificato può verificare:
- Il gioco verticale e laterale dell'anta.
- La rotondità e l'integrità della pista del rullo.
- La libertà di rotazione del rullo e l'assenza di rumori ruvidi.
- L'usura del binario superiore e l'eventuale presenza di bave.
- Il serraggio dei supporti e la presenza di ovalizzazione nei fori.
- La distanza e il contatto delle guide inferiori.
- La planarità del pannello e l'allineamento tra ante adiacenti.
È importante non confondere un rullo di scorrimento con un rullo che agisce soltanto come contrasto o invito. Anche quando il diametro appare identico, larghezza della pista, tipo di cuscinetto, profilo, interasse e sistema di fissaggio possono cambiare.
Sintomi di arresto o chiusura difettosi
Il comportamento della porta aiuta a stabilire quale gruppo esaminare per primo. Il seguente schema è una guida diagnostica iniziale, non sostituisce l'ispezione del modello installato.
| Sintomo osservato | Cause meccaniche possibili | Verifiche prioritarie |
|---|---|---|
| Colpo forte alla fine dell'apertura | Tampone assente o indurito, battuta spostata, rullo con gioco | Stato del paracolpo, fissaggi, allineamento dell'anta |
| Anta che rimbalza in chiusura | Battuta eccessiva, molla non idonea, attrito irregolare | Posizione arresto, molle, guide e rulli |
| Chiusura incompleta | Ostacolo, guida sporca, molla scarica, anta fuori squadra | Luce di chiusura, scorrimento manuale previsto, cinematismo |
| Apertura oltre la posizione corretta | Fine corsa usurato o allentato, riscontro mancante | Punto di arresto, viteria, superfici di contatto |
| Rumore metallico o stridio | Rullo, binario, guida o battuta consumati | Ruote, cuscinetti, guide inferiori, tracce di sfregamento |
| Anta instabile o oscillante | Rullo di contrasto o guida inferiore regolati male | Gioco laterale, usura dei pattini, fissaggi |
| Difetto solo su una porta di piano | Usura locale, deformazione o montaggio non uniforme | Confronto con piani funzionanti della stessa installazione |
I sintomi possono sovrapporsi. Una chiusura incompleta, per esempio, può dipendere dalla meccanica della porta, ma può anche coinvolgere il sistema di azionamento o i dispositivi di sicurezza. Prima di intervenire su componenti che influenzano il blocco o la sicurezza, accertare la causa e seguire la documentazione tecnica del costruttore.
Ispezionare allineamento e usura meccanica
Un'ispezione efficace procede dal generale al particolare. Prima si osserva il movimento completo, poi si misura e infine si smonta solo ciò che serve. Questo riduce il rischio di perdere riferimenti di regolazione o attribuire il difetto al primo componente visibilmente segnato.
Verifiche prima dello smontaggio
Osservare la corsa da apertura a chiusura, senza introdurre regolazioni. Cercare il punto esatto in cui compaiono rallentamento, urto, deviazione o sfregamento. Confrontare, quando possibile, una porta della stessa serie che funzioni correttamente.
Prestare attenzione a:
- anta che cala o sale durante la corsa;
- distanza non uniforme tra anta, telaio e soglia;
- segni lucidi o graffi che rivelano contatti ripetuti;
- battute raggiunte con un solo bordo anziché sull'intera superficie;
- molle che lavorano lateralmente o toccano altri elementi;
- viti di regolazione prive di controdado o con filettature rovinate;
- staffe piegate e punti di fissaggio ossidati o deformati.
Le porte automatiche contengono componenti mobili, punti di schiacciamento e dispositivi legati al funzionamento sicuro dell'impianto. Interventi su organi di chiusura, accoppiamento o blocco devono essere eseguiti da personale competente, con impianto posto nelle condizioni operative previste dalla procedura di manutenzione.
Errori comuni durante l'ispezione
Un errore frequente è lubrificare indiscriminatamente tutto ciò che fa rumore. Alcune superfici richiedono pulizia, altre una lubrificazione specifica e altre ancora non devono ricevere lubrificante perché questo trattiene polvere o altera l'aderenza. La scelta dipende da materiale, costruttore e funzione del componente.
Altri errori ricorrenti sono serrare un rullo che andrebbe sostituito, usare una molla con estremità adattate in campo, oppure spostare una battuta senza segnare la posizione iniziale. Queste soluzioni possono offrire un miglioramento momentaneo, ma rendono più difficile ricostruire la taratura corretta.
Misurare il componente originale
Una foto e una misura approssimativa raramente bastano per ordinare un fermo, una molla o un rullo per porta ascensore. Nella ricambistica multi-marca, la verifica dimensionale deve essere accompagnata dalla conferma funzionale: il ricambio deve entrare nello spazio disponibile, fissarsi correttamente e lavorare con la corsa prevista.
Per una richiesta tecnica, annotare i dati seguenti prima dell'ordine.
Per molle
- tipo: trazione, compressione, torsione, lamina o altra configurazione;
- diametro del filo;
- diametro esterno e, se necessario, interno;
- lunghezza libera;
- numero di spire attive;
- forma e orientamento di ganci, occhielli o terminali;
- verso di avvolgimento per le molle di torsione;
- posizione di montaggio e corsa di lavoro.
Non stimare la forza elastica soltanto confrontando il diametro esterno. Due molle visivamente simili possono avere carichi e caratteristiche operative incompatibili a causa di filo, materiale, spire e lunghezza differenti.
Per tamponi, battute e riscontri
- lunghezza, larghezza, altezza e spessore;
- forma della superficie di contatto;
- materiale apparente e presenza di inserto metallico;
- diametro dei fori e interasse;
- filettatura, lunghezza del gambo o tipo di prigioniero;
- posizione e verso di montaggio;
- impronte lasciate dal componente antagonista.
Per rulli e componenti di sospensione
- diametro esterno del rullo;
- larghezza della pista;
- foro, asse o diametro del perno;
- profilo della ruota, piano o sagomato;
- tipo di supporto e interasse dei fissaggi;
- dimensioni del carrello completo quando il rullo non è disponibile separatamente;
- marcature presenti sul pezzo o sul gruppo porta.
Le quote vanno rilevate con strumenti adatti e sul componente smontato quando la geometria lo richiede. Includere una foto frontale, laterale e del punto di installazione, con un riferimento metrico leggibile. La marcatura del costruttore della porta, il codice del gruppo e il tipo di impianto restano informazioni importanti, ma non devono sostituire il confronto fisico.
Per applicazioni in cui la molla è associata al meccanismo della porta, consultare anche la pagina dedicata alle [molle e accessori per porte ascensore](/products/door-spring-lift-accessories-elevator-spare-parts/). Il prodotto specifico va comunque verificato rispetto al componente installato.
Regolazione oppure sostituzione
La regolazione è appropriata quando il componente è integro, la posizione è chiaramente variata e il manuale della porta prevede un punto di taratura. La sostituzione è preferibile quando il pezzo ha perso materiale, elasticità o integrità strutturale, oppure quando la regolazione servirebbe a compensare una deformazione o un'usura non eliminabile.
| Condizione riscontrata | Intervento normalmente indicato | Limite da considerare |
|---|---|---|
| Controdado lento e battuta integra | Ripristino della posizione e bloccaggio | Verificare che l'anta sia già allineata |
| Tampone crepato, indurito o deformato | Sostituzione del tampone | Controllare la causa dell'urto anomalo |
| Rullo con gioco, rumore o rivestimento usurato | Sostituzione del rullo o del gruppo previsto | Esaminare anche binario e guida |
| Molla rotta o visibilmente snervata | Sostituzione con tipo equivalente confermato | Non adattare una molla generica |
| Staffa o riscontro piegato | Ripristino o sostituzione della staffa | Verificare danni a elementi collegati |
| Porta fuori allineamento | Regolazione del gruppo secondo istruzioni del costruttore | Non usare la battuta come correzione primaria |
Prima di modificare una regolazione, fotografare o segnare la posizione originale. Agire per piccoli incrementi e controllare il ciclo completo dopo ogni intervento. Una regolazione eccessiva può creare interferenze che compaiono solo quando la porta è sotto carico o in una fase diversa della corsa.
Alcuni ricambi apparentemente semplici sono integrati in funzioni più sensibili. Le molle di un coltello porta, ad esempio, non sono automaticamente intercambiabili con molle di richiamo generiche. Per richieste riferite a questa applicazione, confrontare anche dimensioni e configurazione di prodotti come la [molla coltello porta Mitsubishi 119 x 17 mm](/products/elevator-door-knife-spring-119x17mm-mitsubishi-elevator-parts-lift-accessories/), senza assumere la compatibilità dal solo marchio o dalla sola quota esterna.
Prove finali di movimento e sicurezza
Dopo la sostituzione o la regolazione, la verifica deve confermare non solo la sparizione del rumore, ma il corretto funzionamento dell'intero movimento. Una porta che sembra silenziosa a mano può comportarsi diversamente durante il ciclo normale.
La sequenza di controllo dovrebbe includere:
- Verifica visiva di fissaggi, controdadi, molle in sede e assenza di utensili o parti estranee.
- Controllo della corsa completa: apertura, rallentamento, arresto, chiusura e posizione finale.
- Osservazione del contatto con battute e tamponi: deve essere progressivo e ripetibile.
- Verifica che non vi siano sfregamenti nuovi su soglia, telaio, pannelli o binario.
- Controllo del gioco dell'anta e della corretta sovrapposizione tra ante, quando prevista.
- Test funzionali dei dispositivi associati alla porta secondo la procedura del costruttore e le disposizioni applicabili all'impianto.
- Registrazione dell'intervento e dei riferimenti del ricambio per le manutenzioni successive.
Non escludere i dispositivi di protezione o i circuiti di sicurezza per ottenere una chiusura apparentemente regolare. Se il difetto coinvolge la serratura di piano, l'accoppiamento tra porta cabina e porta di piano, oppure un comportamento ripetutamente anomalo senza causa meccanica evidente, occorre estendere la diagnosi al gruppo interessato anziché intervenire solo sulla battuta.
Domande frequenti
Un fermo porta e un fine corsa sono la stessa cosa?
Non sempre. Una battuta può arrestare fisicamente l'anta, mentre un fine corsa può essere un riscontro regolabile o un elemento che definisce una posizione nel meccanismo. In alcune porte le funzioni coincidono; in altre sono svolte da componenti distinti.
Posso ordinare un tampone in base al diametro della vite?
No. Il diametro della vite è solo una delle quote necessarie. Servono almeno geometria, altezza, superficie di appoggio, materiale, posizione e funzione nel gruppo porta.
Se la porta urta in chiusura, basta cambiare il tampone?
Solo se il tampone è la causa. Se l'anta arriva inclinata, troppo veloce o con gioco, occorre controllare rulli, guide, carrello, molla e allineamento. Un tampone nuovo può deteriorarsi rapidamente se il difetto originale resta presente.
Quando conviene sostituire il gruppo anziché il singolo rullo?
Quando il rullo non è fornibile separatamente, il supporto è deformato, l'asse è usurato o il costruttore prevede il ricambio come assieme. La decisione va presa valutando il gruppo installato, non soltanto il costo apparente del singolo elemento.
Per una richiesta di ricambio ben definita, raccogliere fotografie, quote, marcature, funzione del componente e descrizione del difetto. Kelevator fornisce ricambi multi-marca per ascensori a importatori, distributori, manutentori, aziende di modernizzazione e acquirenti OEM B2B; una scheda tecnica completa riduce il rischio di ricevere una molla, un rullo o una battuta non adatti al gruppo porta esistente.
