La luce di emergenza dell'ascensore deve mantenere illuminata la cabina quando viene meno l'alimentazione ordinaria. Per funzionare correttamente, non basta che la lampada si accenda: occorre che l'unità luminosa, la batteria o il gruppo di accumulo, il caricatore e il cablaggio lavorino insieme durante un'interruzione reale di rete.
Quando l'elevator emergency light non si attiva, resta debole oppure si spegne dopo pochi secondi, il guasto va cercato in modo ordinato. Prima si verifica la tensione disponibile, poi lo stato della batteria, il circuito di carica, le connessioni e infine la compatibilità di eventuali ricambi. Sostituire subito la lampada senza queste verifiche può risolvere solo apparentemente il problema.
Funzione dell'illuminazione di emergenza in ascensore
L'illuminazione di emergenza serve a evitare che la cabina rimanga completamente al buio in caso di mancanza dell'alimentazione normale. È un elemento distinto dalla luce ordinaria della cabina: deve passare a una sorgente di energia autonoma o di riserva quando l'alimentazione principale non è disponibile.
In un impianto in esercizio, questa funzione contribuisce a rendere più gestibile un fermo improvviso per i passeggeri e per chi interviene nella procedura di soccorso. Non sostituisce i dispositivi di comunicazione, il sistema di allarme o le procedure previste dal manutentore, ma è parte essenziale della continuità di servizio della cabina.
Il comportamento effettivo dipende dalla progettazione dell'impianto. In alcuni ascensori l'emergenza è integrata nella plafoniera; in altri è affidata a un modulo autonomo, a un alimentatore dedicato o a una scheda presente nel quadro di manovra. Per questo, prima di acquistare o montare un componente, bisogna identificare dove risiede la funzione di alimentazione di emergenza.

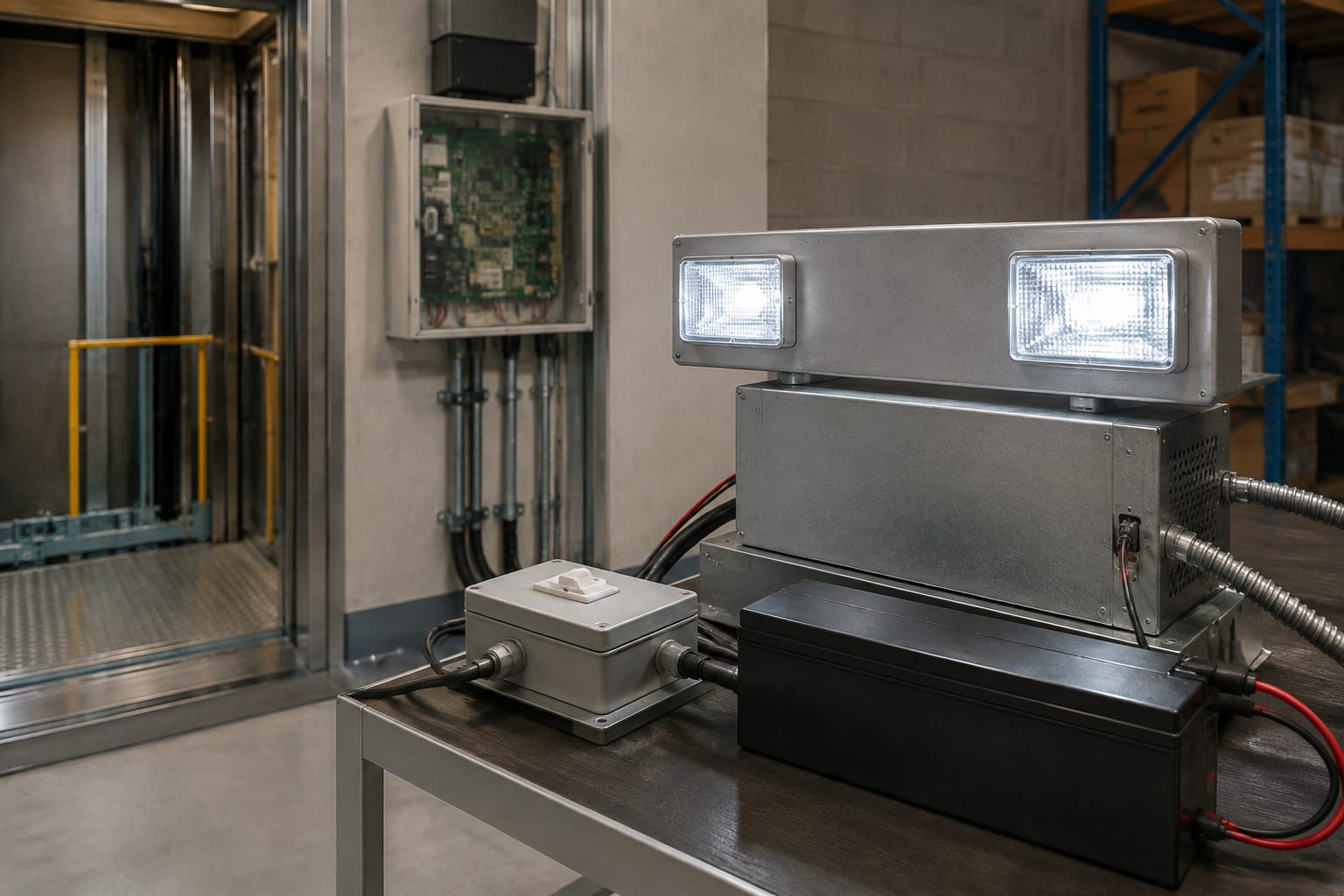

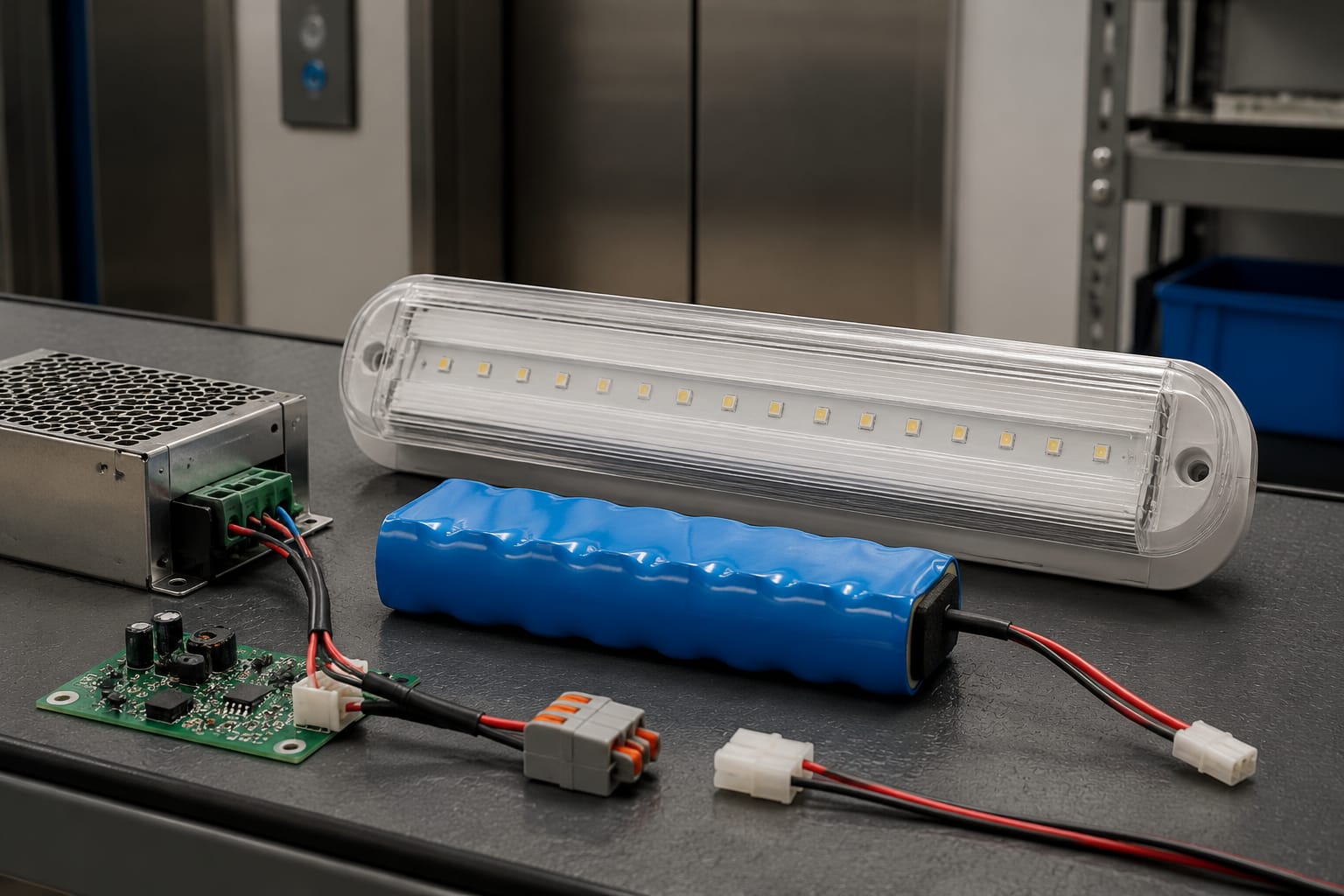

Unità luminose, batterie e alimentatori
Un circuito di illuminazione di emergenza è composto normalmente da quattro elementi. Capire il ruolo di ciascuno aiuta a isolare il difetto senza sostituzioni inutili.
| Componente | Funzione | Segnali tipici di anomalia | Verifica utile |
|---|---|---|---|
| Unità luminosa | Illumina la cabina in modalità di riserva | Luce assente, tremolante o molto fioca | Integrità di LED/lampada, connettori, tensione in ingresso |
| Batteria o pacco batterie | Fornisce energia quando manca la rete | Autonomia molto breve o nessuna accensione | Tensione, capacità sotto carico, stato dei terminali |
| Alimentatore o caricabatteria | Alimenta il circuito e ricarica l'accumulo | Batteria sempre scarica, tensione di carica assente o errata | Ingresso, uscita, polarità, parametri riportati in etichetta |
| Cablaggio e protezioni | Collegano e proteggono il sistema | Funzionamento intermittente o assenza totale | Serraggio, ossidazione, fusibili, continuità e isolamento |
La sorgente luminosa
Negli impianti moderni è frequente trovare moduli LED, che hanno assorbimenti ridotti e lunga vita operativa. Tuttavia, un LED che si illumina in presenza della rete non dimostra automaticamente che il sistema di emergenza sia efficiente: il difetto può trovarsi nella batteria o nella commutazione.
Le vecchie lampade e le plafoniere con elettronica integrata richiedono una verifica del codice componente e della tensione nominale. Dimensioni simili non garantiscono compatibilità elettrica o meccanica.
Batteria e pacco di accumulo
La batteria deve mantenere una carica sufficiente per la durata richiesta dall'impianto e dal suo schema di funzionamento. Con il tempo può deteriorarsi anche se non viene usata spesso: temperatura, cicli di carica, scariche profonde, età e contatti ossidati ne riducono le prestazioni.
La sola misura a vuoto è indicativa, ma non conclusiva. Una batteria può mostrare una tensione iniziale plausibile e cedere rapidamente quando alimenta la luce. Per una diagnosi attendibile occorre quindi valutare anche il comportamento sotto un carico appropriato e controllato.
Alimentatore e circuito di ricarica
L'alimentatore può avere il doppio compito di alimentare il circuito durante il normale esercizio e di ricaricare l'accumulo. Alcuni moduli includono la commutazione automatica alla batteria; altri lavorano insieme a una scheda di controllo o a un circuito separato.
L'etichetta tecnica è il riferimento primario. Occorre rilevare e confrontare tensione di ingresso, tensione di uscita, corrente o potenza nominale, tipo di batteria supportato, polarità, connettori e modalità di fissaggio. Non è prudente scegliere un ricambio solo perché ha una tensione apparentemente vicina.
Modalità di funzionamento normale e di emergenza
In condizioni normali, la cabina riceve energia dall'alimentazione prevista dall'impianto. Il circuito di emergenza mantiene l'accumulo in carica o in mantenimento, mentre l'unità luminosa può restare spenta, accesa a bassa potenza oppure condividere il corpo illuminante con la luce ordinaria, a seconda del progetto.
Quando viene a mancare la sorgente normale, il sistema deve rilevare l'evento e commutare alla riserva. La luce di emergenza deve allora alimentarsi dalla batteria o dall'uscita autonoma dedicata. Al ritorno dell'alimentazione, il circuito riprende il funzionamento ordinario e avvia o continua la ricarica.
La sequenza merita attenzione perché individua diverse classi di guasto:
- La luce ordinaria funziona ma non si accende quella di emergenza: controllare commutazione, batteria, fusibile e modulo luce.
- La luce di emergenza si accende ma dura poco: controllare capacità reale dell'accumulo e correttezza della ricarica.
- La luce resta sempre in emergenza: verificare presenza della rete sul circuito, relè o elettronica di commutazione e collegamenti.
- La luce non torna allo stato normale dopo il ripristino: controllare il rilevamento della tensione normale e l'alimentatore.
Le prove di assenza rete devono essere pianificate in modo da non introdurre rischi per persone o impianto. Vanno svolte da personale competente, seguendo il manuale tecnico dell'ascensore, le procedure aziendali e gli obblighi applicabili al caso specifico.
Guasti comuni della luce di emergenza
Molti problemi ricorrenti si riconducono a pochi meccanismi. Una diagnosi strutturata evita di confondere un sintomo con la sua causa.
Batteria a fine vita o scarica
È la causa più frequente quando la lampada si accende per pochi istanti o non mantiene l'illuminazione durante la prova. Una batteria può degradarsi senza segni visibili. Rigonfiamenti, perdite, calore anomalo e corrosione dei contatti richiedono la messa fuori servizio e una gestione adeguata del componente secondo le procedure previste.
Non sostituire l'accumulo con un modello di tensione, chimica o capacità arbitraria. Il caricatore deve essere compatibile con la batteria scelta; una combinazione errata può causare mancata ricarica, autonomia insufficiente o danneggiamento.
Alimentatore senza uscita o con ricarica inefficace
Se la batteria è nuova ma si scarica ripetutamente, il problema può essere nel caricatore. Verificare prima che l'alimentatore riceva la sua tensione di ingresso; poi misurare l'uscita e confrontarla con i valori dichiarati dal produttore.
Fusibili aperti, morsetti allentati, connettori danneggiati e schede con segni di surriscaldamento sono controlli preliminari utili. Non ponticellare fusibili o protezioni per tentare una prova: la protezione può essere intervenuta per un difetto a valle.
Cablaggio, polarità o connettori non corretti
Vibrazioni, interventi precedenti e spazio ridotto nella plafoniera o nel quadro possono produrre falsi contatti. Un connettore inserito in modo incompleto o una polarità invertita può impedire il funzionamento e, in certi casi, danneggiare l'elettronica.
Prima di scollegare i conduttori, documentare posizione, colori, morsetti e verso dei connettori. Un'etichettatura chiara durante l'intervento riduce gli errori nel rimontaggio.
Modulo LED o plafoniera difettosi
Un modulo LED può guastarsi per sovratensione, calore, infiltrazioni, componenti elettronici degradati o semplice fine vita. Se la tensione corretta arriva al connettore dell'unità, ma la luce resta spenta, il modulo è un candidato plausibile alla sostituzione.
Per plafoniere e moduli a 12 V, può essere utile confrontare le caratteristiche dell'[illuminazione di emergenza per cabina a DC 12 V](/products/car-emergency-lighting-dc12v-otis-elevator-parts-lift-accessories/), dopo aver verificato che tensione, collegamenti e configurazione siano coerenti con l'impianto da riparare.
Controllare tensione, batteria e cablaggio
Una procedura efficace procede dall'alimentazione verso il carico. Prima di qualsiasi misura, identificare lo schema elettrico disponibile, isolare le parti necessarie secondo la procedura applicabile e usare strumenti idonei e funzionanti.
- Raccogliere i dati identificativi. Annotare codice del modulo, marca, modello, tensioni riportate in etichetta, tipo di connettore e dati della batteria esistente.
- Ispezionare visivamente. Cercare morsetti lenti, cavi schiacciati, isolamento deteriorato, ossidazione, tracce di umidità, fusibili aperti e segni di calore.
- Controllare l'alimentazione ordinaria. Verificare che la tensione prevista raggiunga il modulo di alimentazione. Un'assenza di ingresso non si risolve sostituendo la batteria.
- Misurare il circuito di carica. Con il sistema nella condizione normale prevista, rilevare i valori ai capi dell'accumulo e confrontarli con le indicazioni tecniche del sistema, tenendo conto del tipo di batteria.
- Eseguire una prova funzionale di emergenza. Simulare la condizione prevista dalla procedura tecnica e osservare accensione, intensità, stabilità e durata della luce.
- Valutare la batteria sotto carico. Se la tensione cala rapidamente o la luce si spegne presto, sostituire il pacco solo con un ricambio tecnicamente compatibile.
- Controllare continuità e polarità. A circuito disalimentato quando richiesto, verificare che il percorso tra alimentatore, batteria e luce non abbia interruzioni o inversioni.
Un multimetro consente misure di base, ma non valuta da solo la capacità residua di una batteria né la conformità complessiva del sistema. Per moduli elettronici integrati o guasti intermittenti può servire la documentazione del costruttore e una diagnosi più approfondita.
Come scegliere un alimentatore di ricambio compatibile
Un alimentatore di emergenza deve essere equivalente per funzione, non semplicemente adattabile. Il componente corretto deve sostenere sia l'unità luminosa sia il metodo di ricarica e commutazione adottato nel circuito esistente.
Prima della sostituzione, confrontare questi aspetti:
- Tensione di ingresso: deve corrispondere all'alimentazione prevista dal sistema.
- Tensione e corrente di uscita: devono essere appropriate al carico e alla batteria associata.
- Tipo di accumulo supportato: chimica, numero di elementi, tensione nominale e strategia di carica.
- Funzione di emergenza: verificare se il modulo include commutazione, ricarica, test o solo alimentazione.
- Polarità e piedinatura: la forma del connettore non basta; confrontare sempre i collegamenti elettrici.
- Dimensioni e fissaggio: controllare ingombri, punti di montaggio, ventilazione e protezione dei cavi.
- Identificazione del ricambio: codice originale, revisione, marca dell'ascensore e schema dell'impianto sono elementi da conservare.
Un [alimentatore per illuminazione di emergenza dell'ascensore](/products/emergency-lighting-power-supply-lift-accessories-elevator-spare-parts/) può essere valutato come riferimento di categoria, ma la conferma deve derivare dai dati tecnici del componente installato e non dalla sola compatibilità visiva.
Nei casi in cui il sistema richieda un componente dedicato a una specifica architettura, come alcune applicazioni Hitachi, è necessario verificare codice, tensioni e collegamenti rispetto all'[alimentatore di emergenza per ascensori Hitachi](/products/emergency-power-supply-hitachi-elevator-parts-lift-accessories/). Marca e destinazione dichiarata non sostituiscono il controllo dello schema.
Frequenza delle ispezioni e delle prove
L'illuminazione di emergenza va inclusa nel programma di manutenzione dell'ascensore. La frequenza effettiva delle verifiche dipende dal contratto di manutenzione, dalla documentazione tecnica dell'impianto, dall'ambiente di installazione, dall'età dei componenti e dalle prescrizioni applicabili.
Come regola operativa, è utile distinguere fra un controllo visivo e funzionale regolare e una prova di durata programmata. Il primo può rilevare in anticipo spie, danni, corrosione e anomalie di carica; il secondo conferma che la luce non si limita ad accendersi, ma resta operativa per il tempo richiesto dal sistema.
Registrare ogni prova con data, esito, componenti sostituiti e valori o osservazioni rilevanti. Lo storico permette di individuare batterie che perdono autonomia rapidamente, guasti ricorrenti al caricatore e difetti influenzati da temperatura o vibrazioni.
Sono errori comuni rimandare il test perché la luce ordinaria funziona, eseguire solo test brevissimi, non registrare l'intervento e installare batterie di provenienza o caratteristiche non verificate. La manutenzione preventiva costa meno di una diagnosi svolta durante un fermo imprevisto e migliora la prevedibilità del ricambio.
Verificare il funzionamento dopo la riparazione
Dopo aver sostituito batteria, alimentatore, cablaggio o unità luminosa, la riparazione non è conclusa finché non è stata verificata nelle due modalità operative.
Controllare anzitutto il funzionamento normale: alimentazione presente, ricarica corretta se prevista, assenza di surriscaldamenti o odori anomali e luce ordinaria conforme alla configurazione della cabina. Quindi eseguire la prova di emergenza secondo la procedura dell'impianto, osservando che la commutazione avvenga senza ritardi anomali, che la luce sia stabile e che l'autonomia sia coerente con il requisito applicabile.
Al termine, ripristinare tutti i pannelli, fissare i cavi per evitare sfregamenti, confermare la corretta posizione dei connettori e aggiornare la documentazione di manutenzione. Se la luce si spegne ancora prematuramente dopo il ricambio, non aumentare automaticamente la capacità della batteria: riesaminare il circuito di carica, il carico effettivo e la compatibilità dell'alimentatore.
Domande frequenti
La luce di emergenza si accende, ma è molto debole: cosa significa?
Può indicare una batteria degradata, una tensione insufficiente in uscita dall'alimentatore, un cattivo contatto o un modulo luminoso difettoso. La misura della tensione durante il funzionamento in emergenza aiuta a distinguere un problema di alimentazione da un difetto della lampada.
Posso montare una batteria con capacità superiore?
Solo se la documentazione del sistema e il caricatore lo consentono. Una capacità maggiore non è automaticamente un miglioramento: può richiedere tempi di ricarica diversi, non essere compatibile con la strategia di carica o non entrare nel vano previsto.
È sufficiente sostituire la lampada quando l'illuminazione di emergenza non funziona?
No. Prima bisogna verificare se il modulo riceve la tensione corretta in condizione di emergenza. Se manca alimentazione, la sostituzione della lampada non risolve il guasto alla radice.
Quali dati servono per ordinare un ricambio?
Servono almeno foto nitide dell'etichetta e dei connettori, codice del componente, tensioni di ingresso e uscita, dati della batteria, dimensioni, disposizione dei fissaggi e marca/modello dell'impianto quando disponibili.
Per scegliere un ricambio con criterio, raccogliere prima questi dati e confrontarli con lo schema dell'ascensore. Kelevator fornisce ricambi multibrand per operatori B2B del settore: la verifica tecnica del codice e della configurazione installata resta il passaggio decisivo prima dell'ordine.
