Un sistema citofonico per ascensori consente la comunicazione vocale tra chi si trova in cabina e le persone incaricate di intervenire o ricevere le chiamate di emergenza. Non è però un componente intercambiabile solo in base all'aspetto: numero di postazioni, tipo di linea, alimentazione, logica di chiamata e compatibilità con il quadro di manovra determinano se una sostituzione funzionerà correttamente.
Per scegliere o aggiornare un impianto, occorre prima rilevare l'architettura esistente: postazione in cabina, eventuale apparecchio nel locale macchine, centralino o postazione presidiata, alimentatore dedicato e percorso dei cavi. Questa verifica evita guasti ricorrenti, chiamate che non arrivano a destinazione e sostituzioni incomplete.
Cosa fa un sistema citofonico per ascensori
Il citofono ascensore è una rete di comunicazione interna destinata soprattutto alla gestione delle richieste di soccorso. In una configurazione semplice, un pulsante nella cabina attiva la chiamata verso una postazione esterna. In impianti più articolati, la chiamata può essere ricevuta in più punti, con priorità o instradamenti definiti dal sistema.
Le funzioni effettive dipendono dal progetto dell'impianto e dalla tecnologia impiegata, ma normalmente comprendono:
- attivazione della chiamata dalla cabina;
- conversazione bidirezionale con la persona bloccata;
- segnalazione di chiamata in arrivo presso la postazione ricevente;
- comunicazione tra cabina e locale macchine o quadro;
- alimentazione separata o integrata nel sistema;
- continuità della funzione di emergenza in caso di mancanza della rete principale, quando prevista dal progetto.
Un citofono non va confuso con un combinatore telefonico, un modulo GSM o un sistema di telesorveglianza. Alcuni impianti integrano queste funzioni, ma i loro connettori, protocolli e requisiti di alimentazione possono essere diversi. Prima di ordinare un ricambio, è quindi essenziale identificare quale funzione svolge realmente il dispositivo da sostituire.
Configurazioni a due vie e multi-stazione
La scelta della configurazione parte dal numero di punti che devono parlare o ricevere una chiamata. Una soluzione apparentemente identica può usare logiche molto differenti: collegamento diretto punto-punto, bus proprietario, linea comune con selezione delle postazioni oppure centrale dedicata.
| Configurazione | Struttura tipica | Impiego pratico | Aspetti da verificare |
|---|---|---|---|
| Due vie | Cabina e una postazione esterna | Impianti con presidio locale o punto di risposta unico | Polarità, numero di fili, alimentazione e comando chiamata |
| Tre postazioni | Cabina, locale macchine e postazione di guardia | Edifici in cui manutenzione e presidio sono separati | Quale postazione riceve per prima e come avviene il trasferimento |
| Multi-stazione | Più cabine e più punti di ricezione | Complessi con più impianti o sala controllo comune | Indirizzamento cabine, capacità dell'unità centrale e isolamento guasti |
| Integrata al monitoraggio | Citofono collegato a piattaforma o gateway | Gestione remota e modernizzazioni | Interfaccia supportata, rete disponibile, alimentazione di riserva e configurazione software |
Impianto a due postazioni
Nella configurazione più essenziale, la postazione di cabina chiama un apparecchio collocato nel locale macchine, nella portineria o in un altro punto stabilito dal gestore dell'edificio. È una struttura semplice da diagnosticare, ma non per questo universale: tensione di lavoro, cablaggio, connettori e segnali di chiamata restano vincoli di compatibilità.
Quando si sostituisce un apparecchio in un sistema a due vie, non basta verificare che abbia microfono, altoparlante e pulsante. Bisogna accertare che l'unità possa dialogare con il terminale già installato e che la chiamata sia rilevata dalla postazione esterna.
Sistemi multi-stazione
Nei sistemi con più cabine o punti di risposta, un'unità centrale può gestire l'identificazione della cabina chiamante, la selezione dell'operatore e le segnalazioni. In questi casi, la sostituzione di un solo terminale richiede particolare attenzione: un prodotto tecnicamente simile ma con comunicazione differente può non essere riconosciuto oppure compromettere l'intera linea.
Per un retrofit, documentare sempre:
- numero totale di cabine collegate;
- postazioni che possono rispondere;
- presenza di selettori, centraline o moduli di espansione;
- identificativi, dip-switch o indirizzi configurati;
- comportamento della chiamata quando una postazione non risponde;
- collegamenti ad altri dispositivi di emergenza.
Postazioni in cabina, locale macchine e portineria
Le postazioni non hanno tutte lo stesso ruolo. Rilevare posizione e funzione di ciascuna evita di ordinare un componente corretto per la tecnologia ma errato per l'uso.
Postazione in cabina
La postazione in cabina è l'interfaccia dell'utente. Può essere installata nel pannello di comando, dietro una griglia, in un modulo separato oppure integrata in un dispositivo di allarme. Gli elementi da verificare sono:
- dimensioni e sistema di fissaggio del modulo;
- posizione di microfono, altoparlante e pulsante di allarme;
- tipo di collegamento al cablaggio della cabina;
- eventuali LED, pittogrammi o segnali acustici;
- compatibilità con la pulsantiera e con l'estetica del pannello;
- accessibilità durante l'uso e durante la manutenzione.
Un ricambio dedicato può semplificare l'intervento quando corrisponde alla famiglia dell'impianto. Per esempio, nella valutazione di componenti specifici può essere utile confrontare la [postazione citofonica per ascensori](/products/intercom-phone-elevator-parts-lift-accessories/) con il codice, le immagini del componente installato e lo schema elettrico disponibile.
Postazione nel locale macchine o presso il quadro
Questa postazione consente al manutentore o al personale tecnico di comunicare con la cabina. Può essere un apparecchio dedicato, un modulo nel quadro o una cornetta collegata a una centralina.
Occorre verificare se il dispositivo è solo un terminale audio oppure se svolge anche funzioni di alimentazione, commutazione o chiamata. Sostituire un apparecchio che incorpora la logica di sistema con una semplice postazione audio lascia spesso l'impianto parzialmente funzionante.
Nei quadri modernizzati, controllare inoltre che il citofono non condivida impropriamente riferimenti elettrici con altri circuiti. Seguire sempre lo schema del costruttore del sistema e le procedure di sicurezza previste per il quadro.
Postazione di portineria o centro di controllo
La postazione presidiata riceve la chiamata e deve permettere una risposta chiara e rapida. In edifici con più ascensori, l'operatore deve poter identificare quale cabina sta chiamando; un semplice segnale sonoro senza identificazione può essere inadeguato all'organizzazione operativa dell'edificio.
Quando il punto di ricezione viene trasferito, ad esempio dalla portineria a un servizio esterno, verificare l'intera catena: modalità di chiamata, disponibilità della linea, gestione delle chiamate simultanee e alimentazione durante un'interruzione di rete. Non presumere che il cablaggio di un vecchio citofono sia direttamente utilizzabile per un nuovo sistema remoto.
Alimentatori e alimentazione di emergenza
L'alimentazione è uno degli elementi più trascurati nelle sostituzioni dei sistemi citofonici per ascensori. Il terminale può accendersi e sembrare operativo con un'alimentazione non corretta, ma produrre audio debole, disturbi, chiamate intermittenti o mancata continuità della funzione prevista.
L'alimentatore può essere dedicato al citofono, integrato in una centrale o fornito dal quadro di manovra. Prima di qualsiasi intervento, verificare sulla documentazione e sulle etichette:
- tensione nominale e tipo di corrente, AC o DC;
- potenza o corrente disponibile;
- numero di dispositivi alimentati;
- protezioni, fusibili e morsetti di uscita;
- presenza di batteria, gruppo di continuità o altra riserva energetica;
- autonomia e condizioni della batteria, se applicabile;
- separazione tra circuiti a bassissima tensione e circuiti di potenza.
Un alimentatore con stessa tensione nominale non è automaticamente adatto: deve anche fornire corrente sufficiente, rispettare polarità e collegamenti previsti, e mantenere il comportamento richiesto dal sistema in condizioni anomale.
Per impianti che usano componenti di una specifica famiglia, confrontare con attenzione i dati elettrici di un [alimentatore dedicato per citofono Otis](/products/intercom-dedicated-power-supply-otis-elevator-parts-lift-accessories/) prima di considerarlo come sostituzione. Il riferimento al marchio non prova la compatibilità con ogni quadro o generazione di impianto.
Continuità della comunicazione d'emergenza
La comunicazione durante un intrappolamento può dipendere dall'alimentazione di emergenza dell'ascensore. La soluzione corretta varia in base alla progettazione dell'impianto, alla tecnologia della comunicazione e agli obblighi applicabili al caso concreto.
La verifica non dovrebbe limitarsi alla presenza di una batteria. È necessario accertare che, in assenza della rete principale, il dispositivo si avvii o resti attivo, possa effettuare la chiamata prevista e abbia volume e qualità audio adeguati. Le prescrizioni applicabili, incluse quelle relative alla comunicazione bidirezionale e ai sistemi di allarme, vanno valutate rispetto alla normativa vigente e alle caratteristiche dell'impianto.

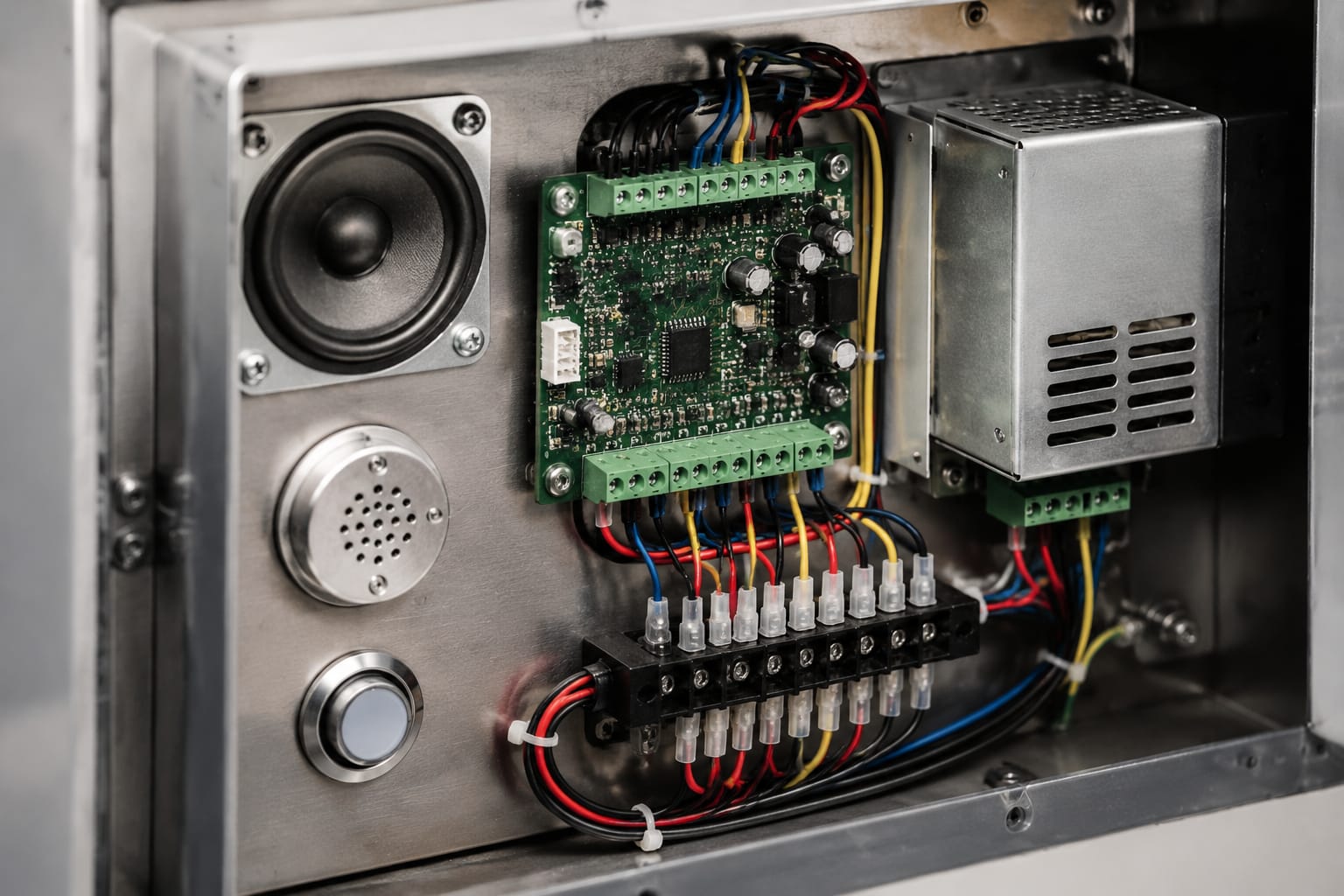

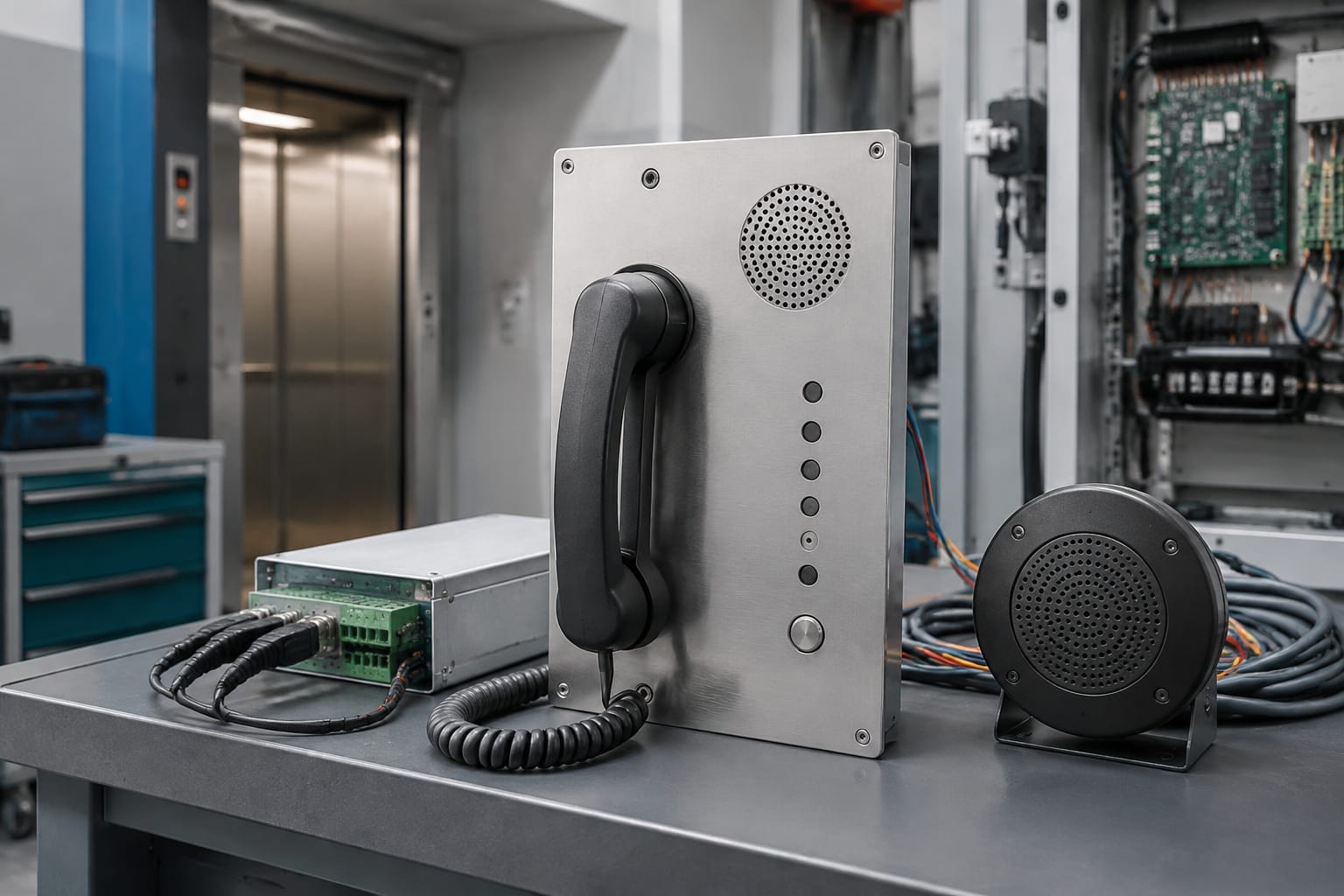

Cablaggio e interfacce di comunicazione
Il cablaggio determina sia la qualità audio sia la compatibilità del ricambio. Prima di scollegare un sistema esistente, fotografare morsetti, sigle dei conduttori, ponticelli e posizione dei dip-switch. Recuperare, quando disponibile, schema elettrico, codice della centrale e manuale del quadro.
Le principali architetture comprendono:
- linee analogiche dedicate per audio e chiamata;
- collegamenti a più fili con alimentazione e segnali separati;
- bus a due fili o multifilare;
- connessioni tramite connettori proprietari;
- interfacce collegate a modulo telefonico, rete cellulare o monitoraggio remoto.
Controlli prima della sostituzione
Un sopralluogo utile produce una distinta tecnica, non soltanto una fotografia del telefono. Registrare:
- Marca, modello e codice delle unità esistenti.
- Numero e marcatura dei morsetti utilizzati.
- Tensione misurata ai terminali, secondo procedure di sicurezza appropriate.
- Numero, sezione e stato dei conduttori disponibili.
- Lunghezza approssimativa della tratta e presenza di giunzioni.
- Collegamenti tra cabina, quadro, locale macchine e postazione di risposta.
- Eventuali moduli intermedi, filtri, relè o centraline.
- Stato della batteria e del relativo circuito di ricarica.
Non usare il colore dei fili come unico riferimento. In impianti modificati nel tempo, i colori possono non corrispondere allo schema oppure essere stati riutilizzati con funzioni diverse.
Interferenze e posa dei cavi
Audio ronzante, fruscii o chiamate instabili possono derivare dal percorso dei cavi. Tratte audio posate vicino a cavi di potenza, schermature interrotte, morsetti ossidati e conduttori lesionati sono cause comuni. Anche una massa collegata in modo non previsto può introdurre disturbi.
La correzione dipende dalla tecnologia: non è sempre corretto aggiungere una schermatura o collegarla a terra senza schema. Nei sistemi con bus o elettronica proprietaria, modifiche improvvisate possono alterare la comunicazione. Ispezionare prima continuità dei conduttori, serraggio dei morsetti e conformità del collegamento alla documentazione tecnica.
Problemi di audio e qualità della chiamata
Un guasto al citofono non coincide sempre con un apparecchio guasto. Prima di ordinare una postazione nuova, isolare se il difetto proviene dal terminale, dall'alimentazione, dal cablaggio, dalla centrale o dal punto ricevente.
| Sintomo | Cause possibili | Verifiche iniziali |
|---|---|---|
| Nessun segnale di chiamata | Pulsante, contatto, alimentazione, linea interrotta, centrale | Controllare tensione, continuità e registrazione della chiamata |
| Audio assente in entrambe le direzioni | Alimentatore, collegamento comune, centrale non attiva | Verificare alimentazione e connessioni previste dallo schema |
| Si sente solo dalla cabina o solo dall'esterno | Microfono, altoparlante, conduttore dedicato, impostazione | Provare entrambe le direzioni e controllare i relativi morsetti |
| Ronzio o fruscio continuo | Disturbi, massa, alimentatore, cavo degradato | Ispezionare posa, serraggi, schermature e stabilità dell'alimentazione |
| Volume molto basso | Altoparlante, microfono ostruito, regolazione, tensione insufficiente | Pulire le aperture, verificare regolazioni e dati elettrici |
| Chiamata intermittente | Falso contatto, vibrazioni, batteria degradata, connettore | Muovere con cautela i collegamenti durante le prove e verificare i morsetti |
Non modificare trimmer o regolazioni audio senza annotarne la posizione iniziale e senza indicazioni del produttore. Una regolazione eccessiva può causare fischi, eco o saturazione, mascherando la causa reale del problema.
Le prove vanno eseguite con rumore di fondo realistico in cabina, non soltanto in un ambiente silenzioso. La persona chiamante deve poter essere compresa con porte chiuse, ventilazione attiva e condizioni normali di esercizio.
Pianificazione di sostituzione e aggiornamento
La sostituzione più affidabile è quella che parte dalla compatibilità, non dalla disponibilità di un componente. Definire anzitutto l'obiettivo: riparare una postazione guasta, sostituire un sistema fuori produzione, aggiungere una postazione di risposta oppure portare la comunicazione verso un'infrastruttura diversa.
Sostituzione equivalente
Una sostituzione equivalente mantiene, per quanto possibile, stessa architettura, funzioni e interfacce. È appropriata quando cablaggio e centrale sono in buono stato e il ricambio è identificato con certezza.
Le verifiche minime sono:
- codice esatto e revisione del componente;
- compatibilità dichiarata con il sistema presente;
- tensione, assorbimento e tipo di alimentazione;
- piedinatura o assegnazione dei morsetti;
- dimensioni di incasso e fissaggio;
- comportamento della chiamata e delle segnalazioni;
- funzionamento con l'alimentazione di emergenza esistente.
Per sistemi di marca, una [postazione citofonica Hitachi per ascensori](/products/intercom-system-phone-hitachi-elevator-parts-lift-accessories/) va selezionata confrontando dati identificativi e schema dell'impianto, non solo il nome del costruttore o l'aspetto del frontalino.
Retrofit parziale o completo
Un retrofit parziale conserva parte dell'infrastruttura, ad esempio cavi o postazioni, sostituendo centrale e terminali necessari. Può essere ragionevole quando il cablaggio è verificato e l'architettura è compatibile, ma richiede una chiara attribuzione delle responsabilità tecniche.
Un retrofit completo è spesso più lineare quando il sistema è obsoleto, la documentazione è assente, il cablaggio è deteriorato o il punto di risposta deve cambiare radicalmente. Richiede più lavoro iniziale, ma riduce il rischio di combinare dispositivi incompatibili di generazioni diverse.
Kelevator fornisce ricambi multi-brand per importatori, distributori, imprese di manutenzione, società di modernizzazione e acquirenti OEM. In una richiesta B2B, inviare codice del componente, fotografie fronte-retro, schema dei morsetti, tensione e configurazione delle postazioni rende la verifica tecnica più concreta.
Errori frequenti da evitare
- Sostituire solo la cornetta quando l'alimentatore o la centrale è il vero guasto.
- Collegare una postazione analogica a un bus proprietario.
- Riutilizzare un cablaggio senza testarne continuità e isolamento.
- Ignorare il comportamento del sistema durante la mancanza di rete.
- Lasciare vecchi moduli in parallelo senza verificare carico e logica di chiamata.
- Effettuare prove con una sola persona, senza confermare la ricezione lato esterno.
- Non aggiornare schema, etichette e documentazione dopo la modifica.
Test funzionali e delle chiamate di emergenza
Il collaudo deve confermare l'intero percorso della chiamata, non solo l'accensione di un indicatore. Effettuare le attività secondo procedure di sicurezza, istruzioni del costruttore, condizioni contrattuali di manutenzione e requisiti applicabili all'impianto.
Una sequenza pratica comprende:
- Verificare integrità fisica delle postazioni, del pulsante e dei cavi visibili.
- Controllare alimentazione principale, protezioni e stato dell'eventuale batteria.
- Attivare la chiamata dalla cabina e confermare che arrivi al destinatario previsto.
- Verificare l'identificazione corretta della cabina, quando sono presenti più impianti.
- Provare la conversazione in entrambi i sensi con porte chiuse.
- Valutare volume, intelligibilità, eco, ritardi e rumori di fondo.
- Provare ogni postazione di ricezione prevista dalla configurazione.
- Verificare il comportamento in condizioni di alimentazione di emergenza, se previsto.
- Registrare esito, anomalie, configurazione e interventi eseguiti.
Per sistemi con inoltro a un centro remoto, il test deve confermare anche la ricezione effettiva nel punto concordato, non solo l'attivazione locale del modulo. Verificare inoltre come vengono gestite chiamate contemporanee, mancata risposta e ripristino dopo un'interruzione.
Domande frequenti
Un citofono di un'altra marca può sostituire quello installato?
Solo se sono compatibili funzione, architettura, alimentazione, cablaggio e interfaccia. Due dispositivi con estetica o tensione simile possono utilizzare protocolli e segnali diversi. Un adattamento va valutato sullo schema elettrico e sulle istruzioni tecniche, non per analogia.
Quanti fili servono per un citofono ascensore?
Non esiste un numero universale. Dipende dal sistema: alcuni usano linee distinte per audio, chiamata e alimentazione; altri adottano un bus o connettori dedicati. Contare i fili collegati al dispositivo esistente aiuta il rilievo, ma non sostituisce lo schema.
Il citofono funziona, ma l'audio è scarso: va cambiato?
Non necessariamente. Prima di sostituirlo, controllare alimentazione, microfono, altoparlante, morsetti, percorso cavi, regolazioni e postazione ricevente. Il problema può risiedere in una parte diversa dell'impianto.
Quando è preferibile aggiornare l'intero sistema?
Quando non sono disponibili ricambi verificabili, la documentazione è insufficiente, il cablaggio è degradato o il sistema non risponde più alle esigenze operative e di emergenza dell'edificio. La decisione va presa dopo un rilievo tecnico completo.
Per pianificare un ricambio o un aggiornamento, preparare una scheda dell'impianto con codici, foto, schema dei collegamenti, tensioni rilevate e risultato delle prove audio. Questo consente di confrontare soluzioni compatibili e di definire con precisione se serve una sola postazione, un alimentatore oppure un sistema citofonico completo.
