Negli ascensori moderni, i sensori fotoelettrici e i sensori di posizione sono componenti piccoli ma decisivi. Rilevano la presenza di cabina e porta, confermano il livellamento al piano, inviano segnali di feedback al controllo e aiutano a mantenere il movimento preciso e sicuro. In Italia, dove il parco ascensori include impianti residenziali storici a Milano, Roma, Torino, Genova, Napoli e Firenze insieme a edifici commerciali di nuova generazione, la corretta scelta del sensore influisce direttamente su fermo impianto, qualità del servizio e sicurezza operativa.
In termini semplici, un interruttore fotoelettrico per ascensore serve a rilevare interruzioni di fascio, presenza di parti in movimento, posizioni di riferimento e stati di apertura o chiusura. Un sensore di posizione, invece, viene utilizzato per capire dove si trovi esattamente la cabina o un organo meccanico, così da consentire arresti accurati e funzioni di livellamento stabili. Quando questi dispositivi sono scelti correttamente, installati con la giusta distanza di montaggio e mantenuti puliti e allineati, l’impianto lavora con maggiore continuità.
Per le imprese di manutenzione, i distributori e i proprietari immobiliari italiani, la sostituzione del sensore non dovrebbe mai essere basata solo sull’aspetto esterno. Occorre verificare modello, tensione, logica del segnale, connettore, distanza di rilevamento, protezione ambientale e compatibilità con la scheda di controllo. Per chi cerca ricambi, può essere utile confrontare diverse soluzioni come gli interruttori fotoelettrici per accessori ascensore, i sensori di rilevamento posizione per ascensore Hitachi e il sensore di livellamento GLS-326 per ascensori, sempre verificando il codice effettivo richiesto dal sistema.
Nel mercato italiano la domanda è sostenuta da tre fattori: manutenzione del parco esistente, ammodernamento energetico e adattamento di componenti obsoleti. Aree logistiche come Genova, Trieste, La Spezia e i poli commerciali del Nord Italia facilitano la distribuzione ricambi, ma la vera differenza resta la precisione nell’abbinamento del modello. Un ricambio apparentemente simile, se con uscita o tensione errata, può generare arresti anomali, mancato riconoscimento del piano o errori intermittenti difficili da diagnosticare.
Questa guida è pensata per il mercato italiano e affronta in modo pratico cosa rilevano i sensori fotoelettrici, dove vengono usati i sensori di posizione, come scegliere tipo e tensione, quali aspetti considerare nella sostituzione su impianti Hitachi, come verificare distanza e allineamento, quali sintomi indicano un guasto e come pianificare una manutenzione preventiva efficace fino alle tendenze attese nel 2026 su digitalizzazione, sostenibilità e conformità tecnica.
Cosa rilevano gli interruttori fotoelettrici
Gli interruttori fotoelettrici negli ascensori rilevano soprattutto la presenza o l’assenza di un oggetto in un punto preciso, tramite fascio emesso e ricevuto oppure tramite riflessione. In base alla configurazione, possono monitorare il passaggio di una bandella, la posizione di un elemento della porta, il raggiungimento di un punto di riferimento della cabina oppure il corretto posizionamento di una parte mobile all’interno dell’operatore porte.
Nel funzionamento quotidiano di un ascensore, i segnali più importanti generati da questi sensori riguardano la conferma di prossimità al piano, il rilevamento di zona di livellamento, la verifica dell’apertura e chiusura porta, la presenza di ostacoli in alcuni gruppi specifici e il feedback necessario alla scheda di controllo per autorizzare i passaggi successivi della logica di marcia. In edifici con traffico elevato, come hotel a Venezia, uffici a Milano o strutture ospedaliere a Bologna, la stabilità di questi rilevamenti è essenziale per evitare chiamate perse e tempi di fermo.
Va anche ricordato che il termine “fotoelettrico” copre famiglie diverse di sensori. Alcuni sono compatti e vengono montati a distanza ravvicinata, altri lavorano in barriera tra emettitore e ricevitore, altri ancora operano con riflettore. La loro funzione effettiva dipende non solo dalla tecnologia ottica, ma anche da come il costruttore dell’ascensore ha progettato il percorso del segnale all’interno del controllo.
| Funzione rilevata | Descrizione operativa | Area dell’ascensore | Segnale richiesto | Effetto sul controllo | Rischio se assente |
|---|---|---|---|---|---|
| Zona di livellamento | Riconosce la posizione utile per l’arresto preciso al piano | Vano o cabina | Stabile e ripetibile | Correzione della fermata | Dislivello soglia-cabina |
| Presenza bandella | Legge il passaggio di un riferimento meccanico | Testata o vano | Impulso pulito | Conferma posizione | Errore di piano |
| Porta aperta | Conferma il raggiungimento della posizione di apertura | Operatore porte | Ingresso digitale | Gestione tempi di sosta | Cicli incompleti |
| Porta chiusa | Verifica la chiusura corretta prima della marcia | Operatore porte | Ingresso affidabile | Abilitazione movimento | Blocco di sicurezza |
| Riferimento di rallentamento | Segnala un punto per regolare la decelerazione | Vano | Risposta costante | Miglior comfort | Fermata brusca |
| Passaggio organo mobile | Controlla elementi meccanici interni | Gruppo porta o meccanismo | Tempi rapidi | Sincronizzazione funzione | Errore intermittente |
La tabella mostra come un singolo sensore possa avere impatti concreti su sicurezza, precisione di arresto e continuità del servizio. Per questo motivo il ricambio va scelto in base alla funzione reale e non solo alla forma del componente.
Applicazioni dei sensori di rilevamento posizione
I sensori di posizione vengono utilizzati quando il controllo dell’ascensore deve conoscere con maggiore precisione la collocazione della cabina o di un meccanismo. Le applicazioni più comuni includono il livellamento al piano, il controllo delle zone di rallentamento, la conferma del punto di parcheggio, il monitoraggio di elementi dell’operatore porte e, in alcuni impianti, il feedback per sequenze di automazione speciali.
Negli edifici residenziali di media altezza presenti in molte città italiane, come Verona, Padova e Bari, il sensore di posizione è spesso coinvolto soprattutto nella qualità della fermata al piano. Nei complessi direzionali di Roma o Milano, invece, dove il traffico è più intenso e i cicli di corsa sono più frequenti, l’affidabilità del sensore diventa critica anche per ridurre usura e chiamate di assistenza.
Un sensore di posizione ben scelto contribuisce a evitare correzioni continue di livellamento, oscillazioni di arresto e messaggi di errore legati a riferimenti mancati. È particolarmente importante durante le modernizzazioni, quando si sostituiscono schede, inverter o gruppi porta ma si vuole mantenere la compatibilità con parti meccaniche esistenti.
| Applicazione | Obiettivo tecnico | Tipo di sensore spesso usato | Priorità | Ambiente tipico | Nota pratica |
|---|---|---|---|---|---|
| Livellamento cabina | Arresto preciso a quota piano | Fotoelettrico o magnetico | Molto alta | Residenziale e commerciale | Verificare distanza di intervento |
| Zona porta | Coordinare arrivo e apertura | Sensore di posizione | Alta | Hotel e uffici | Importante su traffico intenso |
| Rallentamento | Gestire transizione di velocità | Fotoelettrico | Alta | Ascensori a più fermate | Serve segnale ripetibile |
| Parcheggio cabina | Confermare posizione di attesa | Sensore di prossimità | Media | Condomini | Utile per logiche di risparmio |
| Operatore porte | Monitorare corsa delle ante | Ottico compatto | Molto alta | Centri commerciali | Attenzione a polvere e grasso |
| Sequenze speciali | Integrare comandi dedicati | Secondo progetto | Variabile | Ospedali e logistica | Richiede verifica schema elettrico |
Queste applicazioni aiutano a capire perché il sensore non sia un semplice accessorio. Nella pratica, è un punto chiave del sistema di controllo, soprattutto quando si lavora su ascensori con componenti di generazioni diverse.
Il grafico evidenzia una crescita graduale della domanda di sensori per ascensori in Italia, spinta da manutenzioni, sostituzioni compatibili e programmi di ammodernamento che continueranno anche nel 2026.
Come scegliere il tipo di sensore e la tensione
La scelta corretta parte da una regola semplice: prima si verifica la funzione del sensore installato, poi si passa a tensione, uscita, dimensioni, distanza e connessione. L’errore più comune è ordinare solo in base a una foto o a una sigla parziale. In realtà, due sensori esteriormente simili possono avere alimentazioni differenti, logiche normalmente aperte o normalmente chiuse, tempi di risposta diversi e differenti distanze di rilevamento.
Per il mercato italiano è utile seguire una procedura ordinata, soprattutto quando il ricambio deve arrivare rapidamente per un impianto fermo in condominio, hotel o centro direzionale. I manutentori che operano tra Lombardia, Veneto ed Emilia-Romagna sanno bene che una verifica iniziale accurata riduce i secondi interventi e i costi di trasferta.
| Criterio | Cosa controllare | Perché è importante | Errore frequente | Conseguenza possibile | Buona pratica |
|---|---|---|---|---|---|
| Tensione di alimentazione | Valore nominale e tolleranza | Evita danni e segnali errati | Confondere corrente continua e alternata | Malfunzionamento immediato | Leggere targhetta e schema |
| Tipo di uscita | PNP, NPN o contatto dedicato | Compatibilità con scheda | Sostituire “a vista” | Ingresso non riconosciuto | Verificare logica del controllo |
| Distanza di rilevamento | Campo operativo reale | Garantisce intervento corretto | Ignorare la geometria di montaggio | Segnale intermittente | Misurare sul posto |
| Dimensioni e fissaggio | Fori, staffa, ingombri | Facilita montaggio sicuro | Usare adattamenti improvvisati | Disallineamento | Confrontare quote meccaniche |
| Connettore o cablaggio | Numero fili e pin | Riduce errori installativi | Riutilizzare cavi danneggiati | Falso contatto | Controllare isolamento |
| Protezione ambientale | Polvere, umidità, vibrazioni | Aumenta durata | Sottovalutare il vano | Guasti ricorrenti | Scegliere grado adeguato |

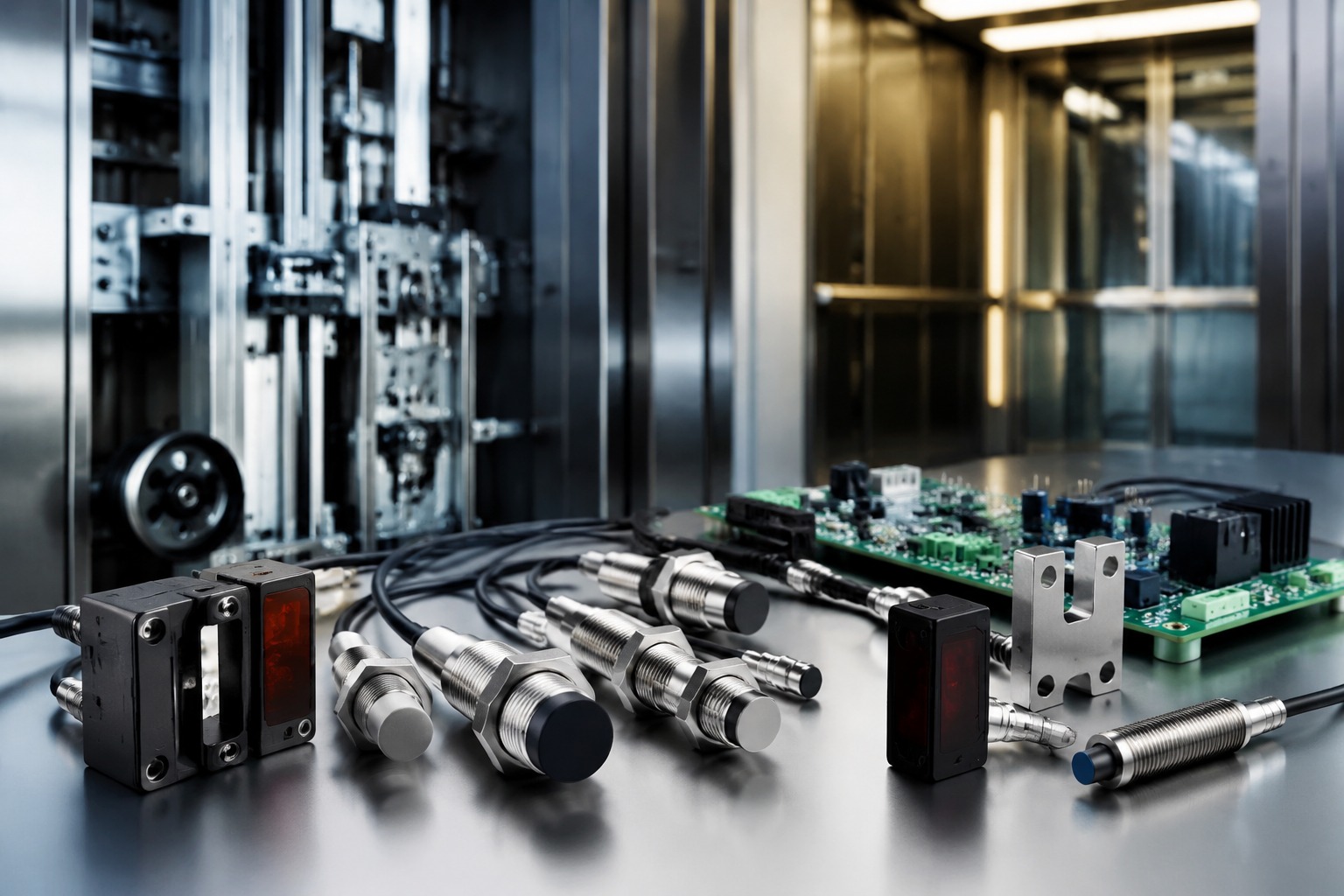

Dal punto di vista dei prodotti, i sensori più richiesti in Italia per ascensori possono essere raggruppati in fotoelettrici compatti, sensori di posizione specifici per marchio o modello, sensori di livellamento e componenti equivalenti compatibili usati nei progetti di sostituzione. La scelta tra originale, compatibile o alternativa funzionale dipende dal progetto, dall’urgenza e dal livello di verifica tecnica disponibile.
Un fornitore professionale di ricambi ascensore deve supportare il cliente con capacità tecnologiche di abbinamento modello: confronto di foto dettagliate, lettura di etichette, verifica di codici, configurazione elettrica e controllo dei punti di montaggio. Questo è particolarmente utile quando l’impianto è stato modificato nel tempo e la documentazione disponibile non è completa.
Il confronto per settore conferma che condomini, uffici e centri commerciali rappresentano una quota importante della domanda, soprattutto nelle aree urbane ad alta densità e nei progetti di sostituzione rapida dei componenti.
Considerazioni per la sostituzione dei sensori Hitachi
Quando si sostituisce un sensore su un ascensore Hitachi, la parola chiave è compatibilità verificata. Non basta sapere che il componente appartiene alla stessa famiglia. Occorre confermare codice, funzione esatta, tensione, segnale di uscita, posizione di montaggio e relazione con la scheda o con l’operatore porte. In molti casi, soprattutto su impianti non recenti installati in condomini di Roma o Torino o in edifici commerciali del Nord Italia, possono esistere revisioni di produzione diverse.
Per questo motivo, nella sostituzione è utile raccogliere più dati possibili: foto frontali e laterali, etichetta, misure, numero dei fili, colore del cablaggio, distanza rispetto alla bandella o al target, posizione di intervento e, se disponibile, schema elettrico dell’impianto. Questo approccio riduce il rischio di ordinare un sensore che si monta ma non comunica correttamente con il controllo.
Le capacità produttive del fornitore contano molto in questa fase. Un partner affidabile dovrebbe poter eseguire controllo qualità stabile, confronto dimensionale, verifica di lotti, imballaggio protettivo per spedizioni verso città interne o verso hub logistici come Genova e Trieste, e selezione accurata di parti compatibili per ridurre danni da trasporto e errori di abbinamento. Per chi gestisce manutenzioni su più impianti, questo significa meno fermi e maggiore prevedibilità del magazzino ricambi.
| Verifica per sostituzione Hitachi | Dato da raccogliere | Motivo | Livello di priorità | Problema se trascurato | Suggerimento operativo |
|---|---|---|---|---|---|
| Codice del sensore | Numero completo su etichetta | Identificazione precisa | Molto alta | Ricambio sbagliato | Fotografare in alta definizione |
| Tensione | Valore e tipo alimentazione | Compatibilità elettrica | Molto alta | Nessun segnale o guasto | Confrontare con schema |
| Funzione | Livellamento, porta, posizione | Evita confusione tra sensori simili | Alta | Logica errata | Annotare sintomo impianto |
| Fissaggio | Fori, staffa, ingombro | Installazione corretta | Alta | Disallineamento | Misurare con calibro |
| Cablaggio | Numero fili e connettore | Rapidità di montaggio | Alta | Adattamenti non affidabili | Verificare pin e colori |
| Ambiente operativo | Polvere, vibrazioni, umidità | Durata del ricambio | Media | Guasto precoce | Controllare schermature e pulizia |
Per molte aziende di manutenzione in Italia, un buon servizio non si limita alla consegna del pezzo. Conta la rapidità nella risposta tecnica, la conferma preliminare del modello e la possibilità di suggerire alternative compatibili quando il codice originale è fuori produzione. Le capacità di servizio sono quindi decisive: comunicazione rapida, supporto per il confronto foto-modello, gestione accurata dell’ordine e spedizioni pensate per contenere ritardi e fermo impianto.
Controlli su distanza di montaggio e allineamento
Anche il sensore corretto può funzionare male se la distanza di montaggio o l’allineamento non rispettano il progetto. Questo è uno dei motivi più frequenti per cui un ricambio nuovo sembra difettoso. In realtà, l’asse ottico può essere fuori linea, il target può trovarsi troppo vicino o troppo lontano, la staffa può aver subito urti o vibrazioni, oppure il fissaggio può essere stato serrato in modo non uniforme.
Negli impianti installati in aree costiere come Genova, Bari o Palermo, occorre anche considerare l’effetto di polvere, umidità e ossidazione leggera sulle superfici ottiche e sui punti di fissaggio. Negli edifici industriali o logistici prossimi a hub come Verona o Bologna, vibrazioni e sporco possono alterare gradualmente la precisione del rilevamento.
Il controllo corretto prevede la verifica meccanica della staffa, la misurazione della distanza effettiva, il controllo dell’orientamento, l’ispezione del cablaggio e una prova funzionale in corsa o in sequenza controllata. Bisogna inoltre verificare che il target o la bandella non siano piegati o consumati, altrimenti il sensore leggerà in modo irregolare anche se è perfettamente efficiente.
| Controllo | Cosa osservare | Strumento utile | Sintomo collegato | Esito possibile | Azione consigliata |
|---|---|---|---|---|---|
| Distanza frontale | Scarto rispetto al valore previsto | Calibro o metro | Rilevamento incostante | Intervento fuori soglia | Ripristinare quota corretta |
| Allineamento ottico | Asse tra sensore e target | Dima o riferimento visivo | Segnale perso | Mancata lettura | Riposizionare staffa |
| Stabilità staffa | Giochi o vibrazioni | Controllo manuale | Guasti intermittenti | Falsi allarmi | Serraggio e rinforzo |
| Condizione target | Usura, pieghe, sporco | Ispezione visiva | Attivazione ritardata | Lettura irregolare | Pulire o sostituire |
| Cavo e guaina | Schiacciamenti, tagli, ossido | Multimetro e vista | Errore casuale | Perdita segnale | Riparare o ricablare |
| Prova dinamica | Ripetibilità in movimento | Test funzionale | Difetto solo in corsa | Diagnosi completa | Registrare comportamento |
Questi controlli sono fondamentali prima di attribuire il problema al componente. In molti casi il guasto percepito nasce da un insieme di microdisallineamenti, staffe deformate e sporco accumulato, soprattutto su impianti con molti cicli giornalieri.
Il grafico ad area indica il progressivo spostamento del mercato italiano verso una manutenzione più preventiva e basata su controlli programmati, un orientamento destinato a rafforzarsi nel 2026.
Sintomi di guasto e risoluzione dei problemi
I sensori difettosi o mal regolati non producono sempre un arresto totale immediato. Spesso i primi segnali sono intermittenti: fermata non perfettamente allineata, porta che non completa il ciclo al primo tentativo, necessità di ripetere la chiamata, errore sporadico nella logica di marcia, vibrazioni anomale in livellamento o blocco temporaneo dell’impianto che poi riparte dopo reset.
Questi sintomi possono dipendere dal sensore stesso, ma anche da alimentazione instabile, connettori allentati, cavi lesionati, target deformato, accumulo di sporco, riflessi indesiderati o staffe fuori posizione. Una diagnosi efficace deve quindi separare il guasto elettrico dal problema meccanico o ambientale.
Una procedura pratica di ricerca guasto comprende: verifica visiva, pulizia, controllo tensione ai morsetti, verifica continuità cavi, prova di commutazione del sensore, controllo allineamento, test in marcia e confronto con la logica del controllo. Se il difetto appare solo in determinate condizioni, ad esempio con forte umidità o dopo molte corse consecutive, il problema potrebbe essere termico o legato alla stabilità meccanica.
| Sintomo | Causa possibile | Controllo iniziale | Probabilità | Soluzione tipica | Nota utile |
|---|---|---|---|---|---|
| Cabina non livella bene | Sensore di posizione fuori quota | Misurare punto di intervento | Alta | Riallineare o sostituire | Controllare anche target |
| Porta non chiude correttamente | Sensore porta sporco o mal fissato | Pulizia e verifica staffa | Alta | Pulire, serrare, testare | Frequentissimo su traffico intenso |
| Errore saltuario di piano | Segnale intermittente | Controllare cablaggio | Media | Riparare cavo o connettore | Spesso peggiora con vibrazioni |
| Ascensore fermo senza causa apparente | Mancato consenso da sensore | Leggere diagnostica impianto | Media | Confermare compatibilità | Verificare logica di uscita |
| Ripartenze dopo reset | Contatto instabile | Misurare tensione e commutazione | Media | Sostituire componente difettoso | Attenzione ai falsi positivi |
| Difetto dopo pioggia o umidità | Condensa o isolamento debole | Ispezione visiva e test isolamento | Media | Proteggere o cambiare sensore | Più frequente in aree costiere |
Per i tecnici italiani impegnati in manutenzione su impianti datati, una difficoltà frequente è distinguere un sensore guasto da un problema di scheda, inverter o porta. Qui l’esperienza operativa conta, ma anche la disponibilità di un fornitore capace di analizzare il modello richiesto e suggerire un ricambio coerente con il sistema nel suo insieme.
Manutenzione preventiva dei sensori
La manutenzione preventiva è il modo più efficace per ridurre chiamate d’emergenza e sostituzioni ripetute. Poiché i sensori lavorano spesso in zone soggette a polvere, vibrazioni e piccoli disallineamenti progressivi, attendere il guasto completo è costoso. Un controllo pianificato durante la manutenzione ordinaria permette di individuare prima i segnali di degrado.
Le attività preventive dovrebbero includere pulizia delle superfici ottiche, controllo del serraggio delle staffe, verifica del target o della bandella, ispezione dei cavi, controllo della distanza di intervento e prova funzionale ripetibile. In Italia, dove molti impianti operano in edifici con spazi tecnici non sempre ottimali, questa disciplina riduce sensibilmente il fermo impianto.
Sul piano delle capacità produttive e organizzative, un buon fornitore di ricambi aiuta anche nella prevenzione: qualità costante del componente, imballaggio protettivo contro urti e umidità, attenzione al lotto e alla tracciabilità, disponibilità di più famiglie di ricambio per diversi marchi, tra cui Hitachi, Toshiba, KONE, Mitsubishi e altri. Questo consente ai manutentori di costruire un magazzino più razionale, con articoli realmente utili e compatibili.
Dal lato tecnologico, la tendenza 2026 sarà verso diagnosi più predittive, controllo più preciso dei feedback e maggiore integrazione con modernizzazioni di schede, inverter e operatori porte. Dal lato normativo e di sostenibilità, i clienti italiani richiederanno sempre più componenti affidabili che aiutino a ridurre fermate, sprechi di materiale e sostituzioni premature. Un sensore ben scelto e mantenuto più a lungo è anche una scelta sostenibile.
Il confronto mette in evidenza perché, nella sostituzione dei sensori per ascensori in Italia, un fornitore specializzato offra vantaggi concreti: migliore abbinamento del modello, qualità stabile, protezione del pezzo e supporto più rapido per ridurre il tempo di fermo.
FAQ sugli interruttori fotoelettrici per ascensori
1. Un interruttore fotoelettrico e un sensore di posizione sono la stessa cosa?
Non sempre. Il sensore fotoelettrico descrive la tecnologia di rilevamento ottico, mentre il sensore di posizione descrive la funzione. Un sensore fotoelettrico può essere usato come sensore di posizione, ma esistono anche altri principi di rilevamento.
2. Qual è il sintomo più comune di un sensore di livellamento difettoso?
Il sintomo più comune è la fermata non perfettamente allineata al piano, talvolta accompagnata da correzioni ripetute o da errori intermittenti nella logica di corsa.
3. Posso sostituire un sensore solo in base alla forma esterna?
No. È necessario verificare almeno tensione, uscita, funzione, distanza di rilevamento, fissaggio e cablaggio. La somiglianza estetica non garantisce la compatibilità.
4. Su un impianto Hitachi basta il numero del modello ascensore?
Aiuta, ma spesso non basta. È preferibile fornire il codice del sensore, foto dell’etichetta, immagini del montaggio e dettagli del connettore o del cablaggio.
5. Quanto conta l’allineamento?
Moltissimo. Un sensore perfettamente efficiente ma disallineato può produrre mancata lettura, segnali instabili o attivazioni ritardate.
6. Cosa fare se il sensore nuovo non risolve il problema?
Controllare staffa, target, cavo, tensione di alimentazione, logica della scheda e prova dinamica in marcia. Molti guasti attribuiti al sensore dipendono in realtà dall’installazione o dal cablaggio.
7. La pulizia periodica è davvero necessaria?
Sì. Polvere, grasso, ossidazione e condensa possono alterare in modo significativo la stabilità del segnale, soprattutto nei gruppi porta e nei vani con ambiente gravoso.
8. Quali settori in Italia richiedono più spesso questi ricambi?
Condomini, uffici, hotel, ospedali e centri commerciali. Le aree urbane ad alta densità come Milano, Roma, Bologna e Napoli generano un fabbisogno costante di ricambi e sostituzioni compatibili.
9. Conviene tenere alcuni sensori a magazzino?
Per le aziende di manutenzione sì, soprattutto per i modelli con maggiore rotazione. Riduce tempi di fermo e consente interventi più rapidi su impianti critici.
10. Quali tendenze influenzeranno il 2026?
Maggiore attenzione alla manutenzione preventiva, domanda di componenti più affidabili e durevoli, migliore controllo della compatibilità, più interesse per sostenibilità, riduzione degli sprechi e supporto tecnico rapido per modernizzazioni multi-marca.
Conclusione operativa per acquirenti e manutentori in Italia
Per scegliere correttamente un sensore ascensore nel mercato italiano, la sequenza più sicura è questa: identificare la funzione reale, confermare modello e tensione, verificare uscita e cablaggio, controllare distanza e allineamento, esaminare il target e infine installare il ricambio con prova dinamica. Questo metodo riduce errori di acquisto e interventi ripetuti.
Per manutentori, distributori, proprietari immobiliari e imprese di ammodernamento, il valore di un partner specializzato sta nella combinazione di capacità tecnologiche di abbinamento, capacità produttive con controllo qualità e capacità di servizio orientate alla rapidità. In un settore dove ogni fermo ascensore può generare disagio immediato, soprattutto nei condomini e negli edifici pubblici italiani, la precisione del ricambio è parte integrante della sicurezza e della continuità operativa.
Che si tratti di sostituire un interruttore fotoelettrico, un sensore di posizione o un sensore di livellamento, la priorità resta sempre la stessa: scegliere un componente compatibile, installarlo con la giusta geometria e inserirlo in un programma di manutenzione preventiva. Così è possibile ridurre downtime, contenere i costi e mantenere gli ascensori affidabili nelle città, nei porti e nei poli logistici di tutta Italia.
