Relè per ascensori: guasti, scelta e sostituzione

Un relè per ascensori non è un componente intercambiabile solo perché ha la stessa forma o lo stesso numero di piedini. Deve comandare la funzione prevista con la corretta tensione di bobina, una portata dei contatti adeguata e una compatibilità elettrica e meccanica con il quadro o la scheda. Una sostituzione basata esclusivamente sul sintomo può lasciare irrisolta la causa del guasto o introdurre un rischio nel circuito di sicurezza.

Per scegliere e sostituire correttamente un elevator relay occorre prima identificare la funzione controllata, misurare il circuito e verificare codice componente, schema contatti, alimentazione, connettori e revisione della scheda. Questo approccio è essenziale sia nelle riparazioni sia nell'approvvigionamento di ricambi multibrand.

Cosa controllano i relè nell'ascensore

Il relè è un dispositivo di commutazione: una bobina, quando riceve un segnale elettrico, aziona uno o più contatti. Nel sistema ascensore permette di separare il circuito di comando dal carico controllato e di realizzare logiche di consenso, blocco, segnalazione e sicurezza.

A seconda del punto in cui è installato, un relè può controllare o contribuire a controllare:

• consenso alla marcia e catena delle sicurezze;
• apertura, chiusura e riapertura delle porte di piano e cabina;
• comandi del motore porta;
• contattori, freno e segnali verso il gruppo di manovra;
• prenotazioni e comandi provenienti dalla cabina o dai piani;
• segnalazioni di stato, allarmi e ritorno di posizione;
• funzioni di bypass, ispezione, manutenzione o emergenza;
• interfacce tra dispositivi con tensioni o segnali differenti.

Non tutti i relè hanno lo stesso livello di criticità. Un relè per una spia o un segnale ausiliario non svolge la stessa funzione di un dispositivo inserito nella catena delle sicurezze. Nei circuiti con funzione di sicurezza, la sostituzione deve rispettare rigorosamente la configurazione prevista dal costruttore dell'impianto e dalle istruzioni della manovra.

Un errore frequente consiste nel considerare ogni “clic” proveniente dal quadro come prova che il relè sia funzionante. Il suono indica al massimo che la parte mobile si è azionata; non conferma che i contatti abbiano una bassa resistenza, che commutino nel modo corretto o che il comando riceva l'alimentazione prevista.

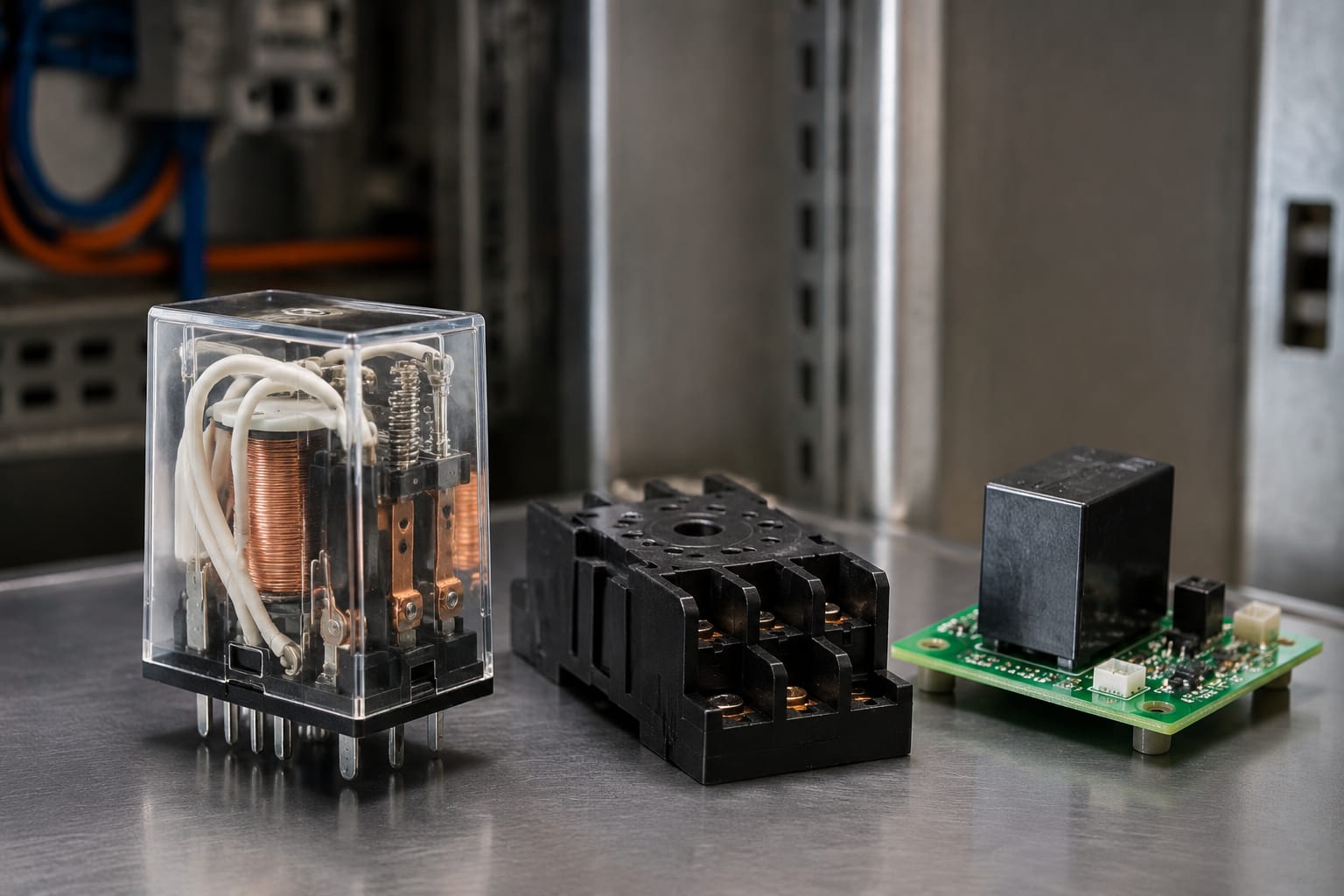

Relè elettromeccanici e a stato solido

I relè per elevatori possono essere elettromeccanici oppure a stato solido. La scelta dipende dal tipo di carico, dalla frequenza di commutazione, dalla logica del circuito e dalla progettazione originale della manovra.

Quando un relè elettromeccanico è la scelta corretta

Il relè elettromeccanico è comune nei quadri di manovra, nei circuiti porta e nelle schede relè. Può fornire più contatti normalmente aperti (NO), normalmente chiusi (NC) o deviatori, utili per realizzare consensi e interblocchi.

I criteri di selezione principali sono tensione e tipo di alimentazione della bobina, configurazione dei contatti, corrente e tensione commutabili, categoria del carico e fissaggio. Un relè con contatti nominalmente idonei per un carico resistivo può non essere equivalente per un carico induttivo, come una bobina o un motore.

Limiti dei relè a stato solido

Un relè a stato solido non va impiegato come sostituto universale di un relè elettromeccanico. Può presentare corrente di dispersione nello stato aperto, una caduta di tensione in conduzione e requisiti termici specifici. Inoltre, un relè a stato solido per corrente alternata non è automaticamente adatto a circuiti in corrente continua, e viceversa.

In ambito ascensoristico, la conversione da una tecnologia all'altra richiede una valutazione di progettazione, non una semplice sostituzione da banco. Verificare sempre che il componente sia previsto per la funzione e per il circuito in esame.

Schede relè nei circuiti porta e di sicurezza

Molti impianti moderni concentrano i relè su schede dedicate anziché usare esclusivamente relè cablati singolarmente. Queste relay board possono gestire ingressi, uscite, isolamenti, consensi e interfacce tra la manovra, la cabina, il tetto cabina e i dispositivi delle porte.

Nei circuiti porta, i relè possono intervenire nei comandi di apertura e chiusura, nel rilevamento della condizione di porta chiusa o nella gestione dei segnali di blocco. Nei circuiti di sicurezza, una scheda può raccogliere segnali provenienti da serrature, contatti porta, finecorsa e altri dispositivi previsti dalla configurazione dell'impianto.

In questi casi, sostituire il singolo relè saldato sulla scheda non è sempre la soluzione più affidabile o ammessa. Può essere più appropriato sostituire la scheda completa, soprattutto quando:

• il relè è proprietario, non removibile o parte di una logica certificata dal produttore;
• sono visibili danni a piste, zoccoli, connettori o componenti adiacenti;
• il guasto è causato dall'alimentazione, da un'uscita elettronica o da una saldatura deteriorata;
• la scheda richiede una specifica revisione hardware o una configurazione compatibile.

Per interventi su funzioni di bypass delle porte, è importante confrontare attentamente funzione e interfaccia della scheda relè per controllo bypass porta Otis. Per applicazioni collocate sul tetto cabina, una scheda relè car-top KCE per impianti KONE va identificata tramite codice e configurazione effettivamente installata, non soltanto dal riferimento al marchio.

Segnali comuni di guasto del relè

I sintomi del guasto variano in base alla funzione del relè. Un difetto porta può impedire la chiusura o causare riaperture; un problema su un consenso può mettere l'impianto fuori servizio. Il sintomo, tuttavia, indica il circuito da analizzare e non identifica con certezza il relè difettoso.

I segnali più comuni sono:

• ascensore fermo con errore o mancanza di consenso;
• porte che non aprono, non chiudono o compiono il ciclo in modo irregolare;
• relè che vibra, ronza o commuta ripetutamente;
• assenza del clic di commutazione pur con comando presente;
• contatto che resta chiuso anche quando la bobina non è alimentata;
• commutazione intermittente, soprattutto con quadro caldo o sotto carico;
• tracce di surriscaldamento, plastica deformata, odore di materiale bruciato;
• morsetti, zoccoli o connettori scoloriti;
• fusibili o protezioni che intervengono in presenza del comando;
• valore di tensione anomalo ai capi del carico comandato.

Un relè può anche guastarsi senza segni visibili. Contatti ossidati, alta resistenza di contatto o saldature fessurate possono produrre malfunzionamenti intermittenti difficili da replicare. Viceversa, un relè apparentemente annerito non è necessariamente la causa primaria: sovracorrente, carico bloccato, connessione allentata o comando errato possono averlo danneggiato.

Verificare tensione della bobina e portata dei contatti

La marcatura del relè e la documentazione della manovra sono i riferimenti iniziali. Prima di ordinare un ricambio, annotare tutti i dati presenti sul componente e sulla scheda.

Dati da confrontare sulla bobina

La bobina deve corrispondere al comando esistente per:

• tensione nominale, ad esempio 24 V, 48 V, 110 V o altri valori previsti;
• tipo di alimentazione: AC o DC;
• polarità, se indicata per relè in corrente continua con diodo o LED integrato;
• assorbimento o potenza della bobina, quando rilevante per l'uscita che la pilota;
• modalità di eccitazione e diseccitazione richiesta dal circuito.

Applicare 24 V DC a una bobina progettata per 24 V AC, o il contrario, non è una sostituzione equivalente. Anche quando il relè sembra eccitarsi, la durata, la forza di azionamento, il surriscaldamento e la risposta del circuito possono risultare non conformi al progetto.

Dati da confrontare sui contatti

La portata dei contatti non coincide semplicemente con il valore di corrente scritto sull'etichetta. Bisogna verificare:

• numero e tipo dei contatti: NO, NC, scambio, 1CO, 2CO e altre configurazioni;
• tensione massima di commutazione;
• corrente nominale per il tipo di carico indicato dal produttore;
• capacità di spunto e comportamento con carichi induttivi;
• potere di interruzione in DC, generalmente più critico dell'AC;
• materiale dei contatti e ciclo di vita, se necessario per applicazioni ad alta frequenza;
• distanza di isolamento e requisiti richiesti dalla scheda o dal quadro.

Non scegliere un relè di corrente nominale superiore pensando che sia automaticamente migliore. Può avere piedinatura diversa, bobina incompatibile, caratteristiche di commutazione non adatte o dimensioni non inseribili nello zoccolo. Il ricambio corretto è quello tecnicamente equivalente per funzione e interfaccia.

Diagnosticare il circuito prima della sostituzione

Sostituire un relè senza diagnosi può ripristinare il servizio solo temporaneamente. Prima di intervenire, mettere in sicurezza l'impianto secondo le procedure applicabili, isolare l'alimentazione quando richiesto e operare con personale competente per lavori su apparecchiature ascensoristiche.

Una sequenza diagnostica pratica comprende questi controlli:

1. Consultare schema elettrico, codici errore della manovra e stato degli ingressi/uscite disponibili.
2. Identificare la funzione del relè e distinguere bobina, contatti, zoccolo e carico comandato.
3. Verificare che il comando alla bobina arrivi quando dovrebbe, misurando tensione e natura AC/DC.
4. A impianto disalimentato e con le necessarie cautele, controllare continuità e stato dei contatti.
5. Ispezionare zoccolo, morsetti, connettori e saldature per segni di calore, ossido o allentamento.
6. Controllare il carico a valle: una bobina in corto, un motore porta difettoso o un cablaggio danneggiato possono essere la causa originaria.
7. Verificare protezioni, alimentatori e segnali di ingresso che determinano l'eccitazione del relè.
8. Dopo aver rimosso la causa, sostituire il componente o la scheda compatibile e registrare l'intervento.

Nei relè estraibili, anche lo zoccolo può essere difettoso. Un contatto femmina allentato può scaldarsi e creare cadute di tensione, simulando il guasto del relè. Nei relè montati su PCB, è necessario valutare la qualità delle saldature e l'integrità delle piste prima di attribuire il problema al solo componente.

Evitare ponticelli temporanei su circuiti di porta, blocco o sicurezza per “provare” il funzionamento. Questa pratica può eliminare una protezione prevista, alterare la diagnosi e creare condizioni pericolose.

Abbinare schede, connettori e revisioni

Quando il relè fa parte di una scheda, la compatibilità richiede controlli più ampi rispetto a tensione e contatti. Due schede con aspetto simile possono avere connettori uguali ma mappature differenti, revisioni elettroniche incompatibili o funzioni software associate alla manovra.

Per l'acquisto di una relay board, raccogliere almeno:

• codice esatto della scheda installata;
• produttore, famiglia della manovra e modello dell'impianto;
• revisione hardware, versione o indice riportato sull'etichetta;
• fotografie nitide di fronte, retro, connettori e marcature;
• posizione della scheda nel quadro o sull'impianto;
• numero, chiave meccanica e disposizione dei connettori;
• tensioni di ingresso e uscita indicate;
• descrizione del guasto e codici diagnostici disponibili.

La revisione è particolarmente importante. Una variante aggiornata può essere compatibile soltanto con una determinata configurazione di cablaggio, firmware o centralina. Al contrario, una scheda con codice molto vicino potrebbe avere relè, ingressi o assegnazioni dei pin diversi.

Un'interfaccia con scheda relè per ascensore va quindi confrontata con il componente rimosso attraverso codice, connettori e funzione, senza dedurre la compatibilità da fotografie generiche. Per importatori, distributori e squadre di sourcing, questi dati riducono resi, tempi di fermo dovuti a ricambi errati e varianti non intercambiabili.

Kelevator fornisce ricambi multibrand per operatori B2B del settore ascensoristico. In una richiesta tecnica, fornire i dati sopra elencati consente di valutare il componente richiesto con un livello di precisione maggiore rispetto alla sola denominazione “relè ascensore”.

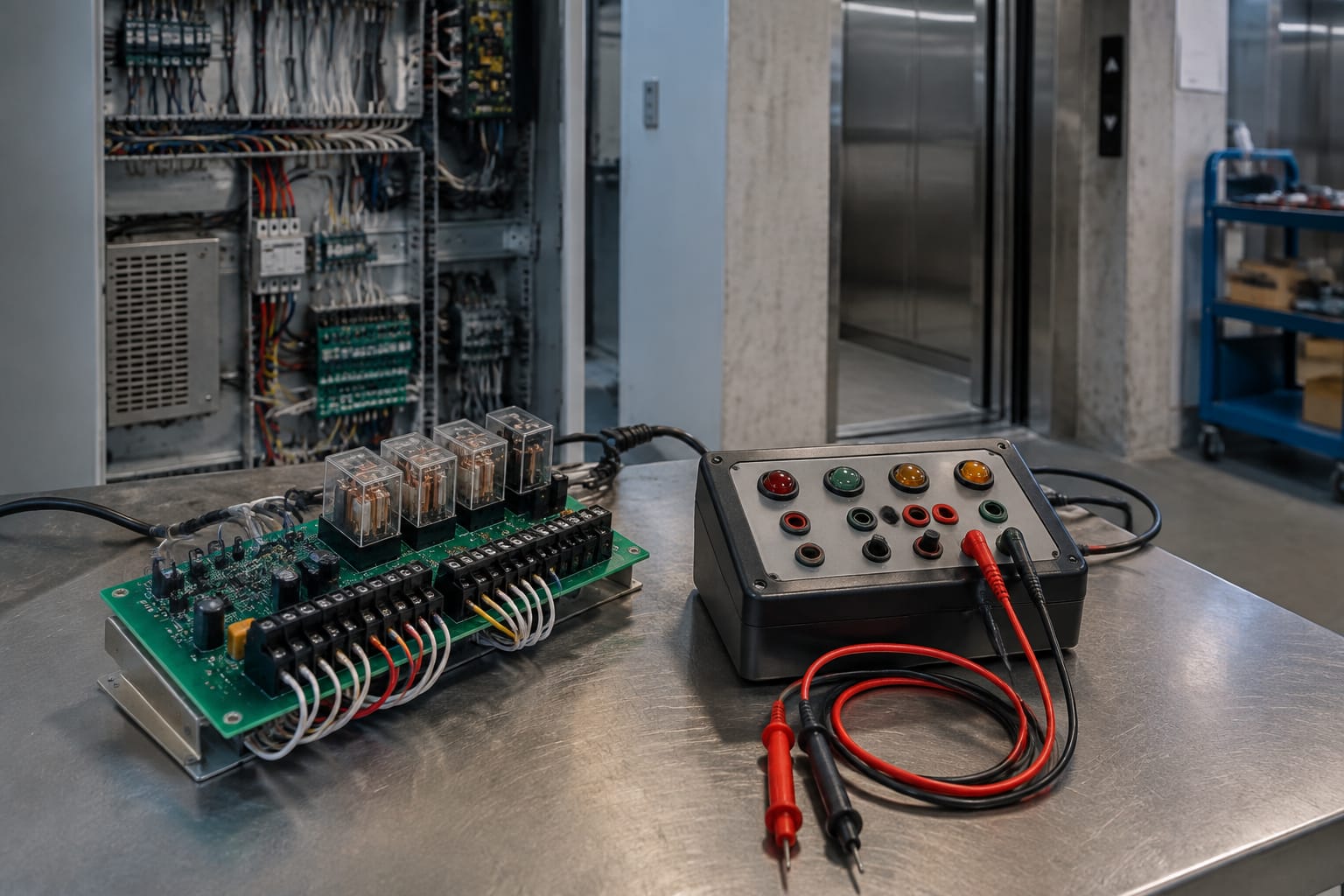

Testare l'impianto dopo la sostituzione

Dopo la sostituzione, il test deve confermare sia il ripristino della funzione sia l'assenza della causa che ha provocato il guasto. Non limitarsi a verificare che la cabina esegua una singola corsa.

La verifica post-intervento dovrebbe includere:

• controllo dell'inserimento completo di relè, scheda e connettori;
• verifica di serraggio, integrità dei morsetti e corretto instradamento dei cablaggi;
• misurazione della tensione della bobina durante la condizione di comando;
• controllo della tensione ai capi del carico e della corretta commutazione dei contatti;
• verifica delle funzioni direttamente interessate, incluse porte e consensi associati;
• controllo degli errori memorizzati e degli stati diagnostici della manovra;
• osservazione di eventuali surriscaldamenti, rumori anomali o commutazioni instabili;
• esecuzione delle prove funzionali e di sicurezza previste dalle istruzioni dell'impianto e dalle procedure di manutenzione applicabili.

Durante il collaudo, prestare attenzione ai difetti intermittenti. Una prova a freddo può essere insufficiente se il problema emerge dopo più cicli porta, con carico prolungato o dopo il riscaldamento del quadro. Annotare condizioni, misure e componenti sostituiti aiuta a ricostruire il guasto in caso di recidiva.

Domande frequenti sui relè per ascensori

Come capire se un relè è guasto?

Verificare prima che la bobina riceva il comando corretto. Poi controllare se i contatti commutano con continuità e bassa resistenza quando previsto. Ronzio, mancata commutazione, contatti incollati e surriscaldamento sono indizi utili, ma il guasto va confermato nel contesto del circuito.

Posso sostituire un relè con uno dello stesso voltaggio?

No. La stessa tensione di bobina è solo uno dei requisiti. Devono corrispondere anche AC/DC, configurazione dei contatti, piedinatura, portata per il carico, isolamento, dimensioni e funzione prevista.

Un relè che scatta è sicuramente funzionante?

No. Può eccitarsi meccanicamente ma avere contatti consumati, incollati, ossidati o ad alta resistenza. È inoltre possibile che il problema si trovi nello zoccolo, nella scheda, nel cablaggio o nel carico comandato.

Quando sostituire l'intera scheda relè?

Quando il relè non è sostituibile in modo appropriato, quando sono danneggiati piste o componenti vicini, oppure quando la diagnosi indica un guasto di alimentazione o comando sulla scheda. La scheda sostitutiva deve essere verificata per codice, revisione, connettori e compatibilità con la manovra.

Per selezionare un relè o una scheda, partire da codice del componente, schema elettrico, foto delle marcature e misure del circuito. Questi elementi permettono di distinguere un ricambio realmente compatibile da un componente solo apparentemente simile.
