Il lift safety gear, chiamato in Italia paracadute dell'ascensore, è il dispositivo meccanico che arresta e trattiene la cabina, o in alcuni impianti il contrappeso, quando interviene il limitatore di velocita' o si verifica una condizione prevista dal progetto. Non e' un freno di servizio: entra in funzione in condizioni eccezionali e deve essere compatibile con guida, massa, velocita' nominale e cinematismo dell'impianto.
Per manutentori, modernizzatori e uffici acquisti, la priorita' non e' individuare un ricambio “simile”, ma identificare esattamente il tipo di paracadute, la sua regolazione e l'insieme limitatore-fune-rinvii-comando. La sostituzione o la regolazione richiedono verifiche tecniche e prove eseguite da personale competente.
Come il paracadute dell'ascensore arresta la cabina
Il paracadute e' normalmente montato sul telaio della cabina. Quando il limitatore di velocita' rileva una velocita' eccessiva, blocca la propria fune. Il movimento relativo tra cabina e fune aziona quindi un leveraggio che porta gli organi di presa a contatto con le guide.
L'energia del movimento non viene gestita sempre nello stesso modo. A seconda del progetto, il paracadute puo' bloccare la cabina quasi immediatamente oppure applicare una forza di frenatura progressiva lungo una breve corsa. Il risultato atteso e' l'arresto della massa protetta e il suo mantenimento sulle guide, entro le condizioni per cui il sistema e' stato progettato.
L'efficacia dipende dall'intera catena di sicurezza:
- corretto intervento del limitatore;
- stato e tensione della fune del limitatore;
- integrita' dei rinvii, delle leve e delle bielle;
- geometria, pulizia e usura delle guide;
- montaggio e regolazione del paracadute;
- massa della cabina, carico e velocita' effettivamente considerati dal progetto.
Un componente apparentemente efficiente non compensa un problema in uno degli altri elementi. Per esempio, una fune che slitta nella gola del limitatore, una leva con gioco eccessivo o una guida danneggiata possono compromettere la trasmissione del comando o il comportamento dell'arresto.
Limitatore, fune, leveraggio e paracadute: il sistema completo
Il limitatore di velocita' e' il componente che rileva il superamento della soglia prevista. La sua puleggia e' collegata a una fune ad anello che percorre il vano, passa da un rinvio inferiore e si collega al comando del paracadute sulla cabina. Quando il limitatore scatta, trattiene la fune; mentre la cabina continua il proprio moto per inerzia, il leveraggio viene azionato.
Il ruolo della fune del limitatore
La fune deve trasmettere il comando senza scorrimenti anomali, deformazioni o interferenze. Durante l'ispezione occorre controllare, secondo le istruzioni applicabili all'impianto:
- usura, corrosione, fili rotti e schiacciamenti;
- corretto alloggiamento nelle gole del limitatore e del rinvio;
- stato dei capicorda, dei morsetti e degli attacchi;
- allineamento del percorso;
- eventuali sfregamenti contro strutture del vano;
- tensione e funzionamento del tenditore o del rinvio inferiore.
Non e' corretto sostituire soltanto il paracadute senza verificare fune e limitatore. Nemmeno il diametro nominale della fune, da solo, e' sufficiente per ordinare un ricambio: costruzione, attacchi, percorso e requisiti del fabbricante possono essere determinanti.

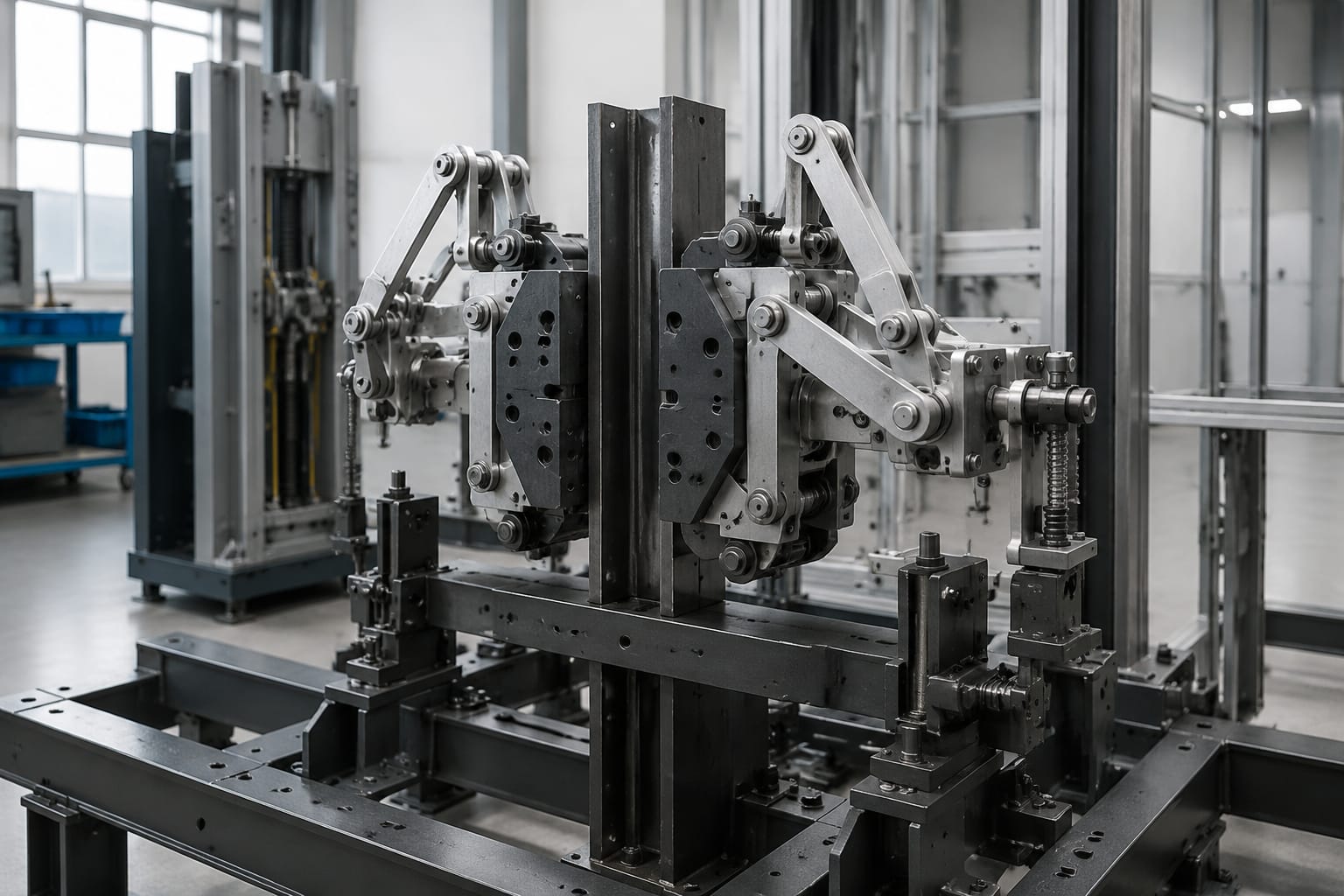

Leveraggi, bielle e comando elettrico
Il leveraggio traduce il movimento della fune nell'azionamento simultaneo dei due lati del telaio. Deve muoversi liberamente entro i limiti previsti, senza pieghe, corrosione bloccante o giochi che ritardino l'intervento. Un disallineamento tra i due lati puo' produrre un innesto irregolare sulle guide.
Il sistema comprende spesso contatti di sicurezza che interrompono il circuito prima o durante l'intervento meccanico. Questi contatti non sostituiscono il paracadute: svolgono una funzione complementare nel circuito di sicurezza. In presenza di dubbi sul rilevamento di movimenti indesiderati, va valutata la compatibilita' del [microinterruttore di rilevamento micro-movimento freno](/products/brake-micro-movement-detection-switch-lift-parts-elevator-accessories/) con il circuito e con l'applicazione prevista, non soltanto la compatibilita' fisica del componente.
Paracadute progressivo e istantaneo: differenze operative
La distinzione principale riguarda il modo in cui il dispositivo arresta la cabina. La scelta non dipende da una preferenza di acquisto, ma dalle caratteristiche dell'impianto e dalla configurazione originariamente prevista.
| Caratteristica | Paracadute istantaneo | Paracadute progressivo |
|---|---|---|
| Modalita' di arresto | Blocco rapido sulle guide | Frenatura con forza applicata in modo graduale |
| Elemento di presa tipico | Cunei, ganasce o organi equivalenti | Ganasce e superfici frenanti con elementi elastici o regolabili |
| Effetto dinamico | Decelerazione piu' brusca | Decelerazione distribuita su una corsa di frenatura |
| Applicazione | Dipende da velocita', massa e progetto dell'impianto | Comunemente adottato quando il progetto richiede un arresto piu' controllato |
| Aspetti critici | Stato delle guide, innesto simmetrico e assenza di bloccaggi | Taratura, condizioni delle superfici di attrito e corsa disponibile |
Paracadute istantaneo
Il paracadute istantaneo agisce mediante un bloccaggio rapido delle guide. La sua risposta puo' essere appropriata nelle applicazioni progettate per questo principio, ma comporta sollecitazioni elevate e richiede particolare attenzione alla condizione delle guide e del telaio.
Non si deve dedurre il tipo dal solo aspetto esterno. Due dispositivi con ganasce o corpi simili possono avere limiti diversi per velocita', carico o sezione guida. Il codice identificativo, la documentazione tecnica e la configurazione installata restano le fonti da verificare.

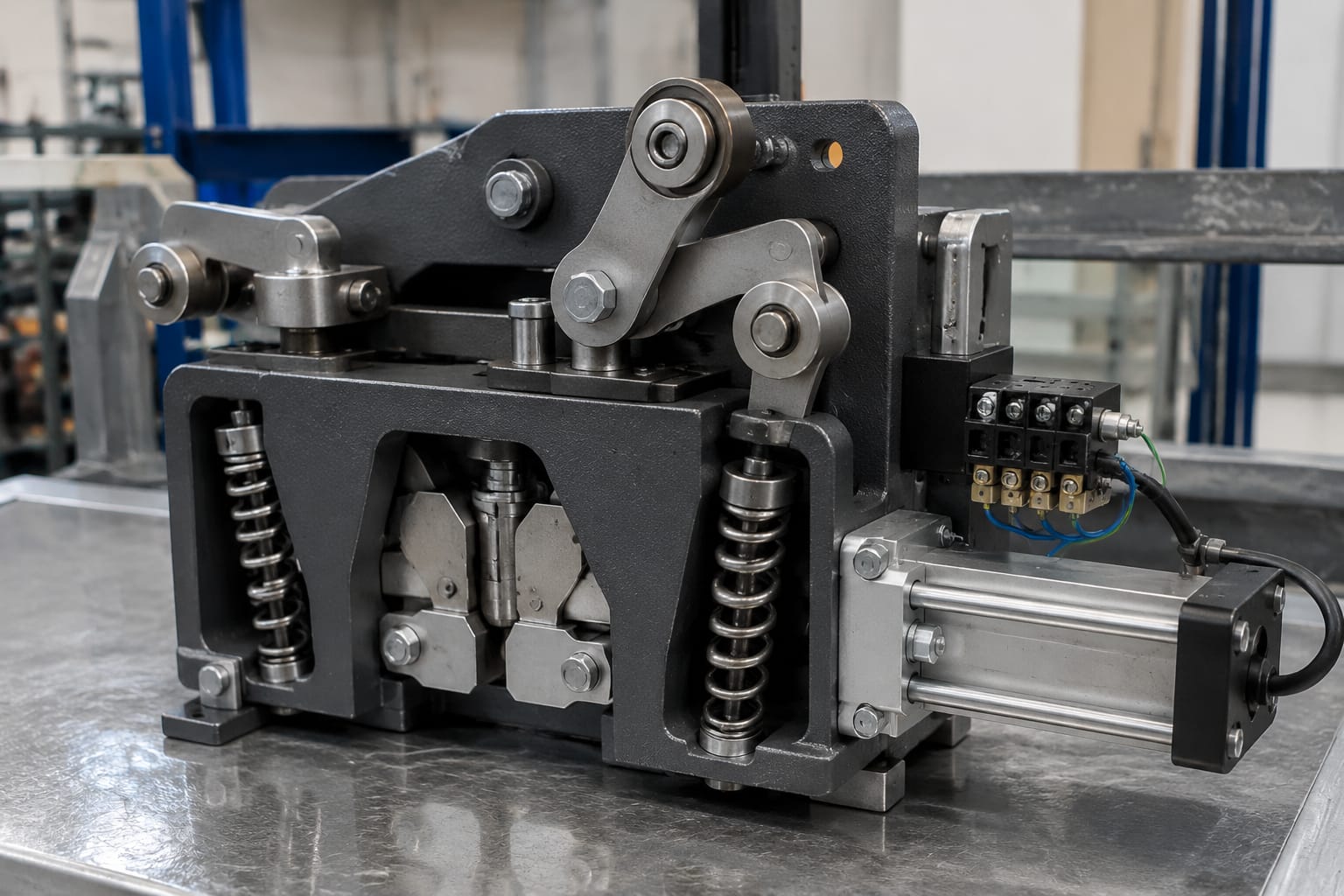

Paracadute progressivo
Nel paracadute progressivo la forza di serraggio e l'attrito sulle guide producono un arresto controllato. Molle, elementi elastici o dispositivi di regolazione contribuiscono al comportamento previsto dal costruttore.
La regolazione e' particolarmente delicata: aumentare o ridurre il serraggio senza criteri tecnici puo' alterare la decelerazione. Una frenata insufficiente non garantisce il trattenimento; una frenata eccessiva puo' sottoporre cabina, telaio, guide e passeggeri a sollecitazioni non previste. Viti, molle e registri non vanno quindi trattati come semplici punti di manutenzione ordinaria.
Applicazioni su cabina e contrappeso
Nella configurazione piu' diffusa, il paracadute protegge la cabina e interviene sulle sue guide. In altri schemi, previsti dalla progettazione dell'impianto, puo' essere installato un dispositivo di sicurezza anche sul contrappeso. Le due applicazioni non sono automaticamente intercambiabili.
Per valutare la compatibilita' occorre distinguere almeno:
- massa protetta e condizioni di carico considerate;
- direzione di intervento prevista;
- velocita' nominale dell'ascensore;
- tipo, sezione e materiale delle guide;
- posizione e geometria di fissaggio al telaio;
- configurazione del limitatore e del comando;
- corsa disponibile in fossa e spazi di sicurezza;
- eventuali dispositivi di arresto o ammortizzatori presenti.
Un paracadute per cabina non deve essere proposto come sostituto di uno per contrappeso solo perche' ha dimensioni o attacchi affini. Anche l'aggiornamento di portata, velocita' o massa della cabina durante una modernizzazione puo' rendere necessaria una rivalutazione dell'insieme.
Riscontri frequenti durante l'ispezione
L'ispezione deve seguire le istruzioni del costruttore, il piano di manutenzione e le procedure applicabili. Il controllo visivo e funzionale aiuta a individuare anomalie, ma non autorizza da solo una modifica della taratura o una prova dinamica.
Tra i riscontri ricorrenti vi sono:
- accumuli di olio, grasso, polvere o ruggine sulle guide nella zona di presa;
- superfici delle guide rigate, deformate o con discontinuita' locali;
- ganasce, cunei o rulli usurati, danneggiati o contaminati;
- molle deteriorate, registri manomessi o elementi di fissaggio allentati;
- leveraggi duri, piegati, ossidati o con giochi non coerenti;
- fune del limitatore con usura, corrosione o percorso non corretto;
- disallineamento tra i gruppi laterali del paracadute;
- contatti elettrici di sicurezza non azionati in modo affidabile;
- assenza o illeggibilita' delle marcature che servono all'identificazione;
- tracce di un precedente intervento senza registrazione tecnica completa.
La lubrificazione richiede prudenza. Applicare lubrificante dove il paracadute deve sviluppare attrito sulle guide puo' modificarne il comportamento. Le istruzioni specifiche stabiliscono quali snodi trattare e quali superfici devono restare nelle condizioni prescritte.
Anche l'elettronica va considerata nel perimetro dell'ispezione: relè, contatti e schede del circuito di sicurezza devono essere identificati per funzione e compatibilita'. Per alcune configurazioni puo' essere pertinente verificare una [scheda relè del circuito di sicurezza Toshiba](/products/toshiba-elevator-safety-circuit-relay-board/), ma il codice della scheda non dimostra da solo che sia idonea a ogni quadro di manovra o logica di sicurezza.
Dati da raccogliere prima di sostituire il paracadute
Ordinare un ricambio usando una fotografia e una misura approssimativa e' un errore comune. La fotografia e' utile, ma deve essere accompagnata da dati verificabili. Un ufficio acquisti dovrebbe richiedere al manutentore o al tecnico incaricato una scheda di identificazione completa.
Dati essenziali del componente
Raccogliere, quando disponibili:
- produttore, modello, codice e numero di serie del paracadute;
- targhetta, marcature e indicazioni di omologazione o documentazione associata;
- tipo di paracadute: progressivo, istantaneo o altra configurazione dichiarata;
- lato di montaggio e numero di gruppi necessari;
- disegni, quote di fissaggio e interasse degli attacchi;
- sezione, dimensioni e tipologia delle guide;
- dati di molle, ganasce, cunei e componenti soggetti a sostituzione;
- fotografie nitide di targhetta, fissaggi, leveraggio e punto di contatto con la guida.
Dati dell'impianto da confermare
La richiesta deve includere anche:
- marca e modello dell'ascensore, se noti;
- portata, massa cabina e massa del telaio;
- velocita' nominale;
- corsa e configurazione del vano;
- tipo e dati del limitatore di velocita';
- diametro e caratteristiche della fune del limitatore;
- modifiche eseguite su cabina, arcata, guide o quadro;
- motivo della sostituzione: usura, danno, modernizzazione, irreperibilita' o esito di verifica.
Se il ricambio originale non e' disponibile, la valutazione di un equivalente richiede un confronto tecnico documentato, non solo dimensionale. Devono essere verificati attacchi, guide, dati dinamici, comando e compatibilita' dell'intero sistema.
Kelevator opera nella fornitura B2B di ricambi multimarca per importatori, distributori, manutentori e acquirenti OEM. In una richiesta di approvvigionamento, fornire il set di dati sopra indicato riduce le ambiguita' e permette di valutare correttamente l'identificazione del componente. Per gli accessori di comando freno, puo' essere utile confrontare anche la [staffa con microinterruttore per blocco freno](/products/brake-lock-micro-switch-bracket-shrapnel-lift-accessories-elevator-spare-parts/) con disegno, funzione elettrica e fissaggi dell'applicazione esistente.
Perche' regolazione e prove richiedono specialisti
Il paracadute e' un organo di sicurezza ad alta criticita'. La sua regolazione influenza la forza frenante e, nei modelli progressivi, la decelerazione. Una variazione apparentemente piccola puo' cambiare il comportamento dell'impianto in caso di intervento.
Le prove richiedono competenze, attrezzature, condizioni di sicurezza e procedure idonee al modello installato. Non sono un'attivita' da eseguire con la cabina in uso o con verifiche improvvisate in vano. Il tecnico deve valutare, tra l'altro, lo stato delle guide, la corretta trasmissione del comando, il funzionamento del limitatore e dei contatti elettrici, l'eventuale necessita' di ripristinare parti correlate e le prescrizioni tecniche applicabili.
Errori da evitare:
- riutilizzare impostazioni o quote di un componente diverso;
- modificare molle, registri o punti di leva senza dati del costruttore;
- sostituire un solo lato di un sistema che richiede comportamento simmetrico;
- fare affidamento sul solo test elettrico del contatto di sicurezza;
- considerare superflua la verifica dopo interventi su guide, telaio o massa cabina;
- rimettere l'impianto in servizio senza registrare le attivita' eseguite.
Quando un paracadute e' intervenuto, la causa non va liquidata con il semplice riarmo. Occorre accertare perche' il limitatore ha agito, verificare eventuali danni alle guide e ai componenti di presa e stabilire quali controlli e ripristini siano necessari prima del ritorno in esercizio.
Documentazione da aggiornare dopo interventi sul sistema di sicurezza
La documentazione rende tracciabile il lavoro e consente a manutentori successivi, verificatori e responsabili tecnici di capire cosa e' stato modificato. E' parte della gestione affidabile dell'impianto, non un adempimento secondario.
Dopo una sostituzione, regolazione o prova del sistema di paracadute, e' opportuno registrare:
- identificazione dell'impianto e data dell'intervento;
- motivo dell'attivita' e condizioni riscontrate;
- identificazione del componente rimosso e di quello installato;
- dati di compatibilita' verificati;
- interventi su limitatore, fune, rinvio, leve, guide e contatti;
- istruzioni tecniche o procedure seguite;
- esito delle verifiche e delle prove previste;
- regolazioni effettuate, nei limiti in cui devono essere riportate;
- nominativo e qualifica del personale responsabile;
- eventuali prescrizioni di monitoraggio o azioni successive.
Vanno aggiornati anche schemi e registri quando il lavoro modifica il circuito di sicurezza, il componente installato o la configurazione meccanica. Conservare fotografie della targhetta e del montaggio finale puo' facilitare future attivita' di manutenzione e approvvigionamento, ma non sostituisce i documenti tecnici richiesti.
Domande frequenti
Il paracadute dell'ascensore interviene quando manca la corrente?
Non necessariamente. Il paracadute meccanico e' normalmente comandato dal limitatore di velocita' attraverso la fune e il leveraggio. Una mancanza di alimentazione puo' coinvolgere altri dispositivi, come il freno della macchina, ma non equivale automaticamente all'intervento del paracadute.
Si puo' sostituire solo una ganascia o serve il gruppo completo?
Dipende dal modello, dalle istruzioni del costruttore, dall'entita' dell'usura e dalla configurazione del gruppo. Poiche' il comportamento deve restare coerente sui lati del telaio, la decisione deve essere tecnica e documentata. Non e' prudente basarla esclusivamente sul costo del singolo ricambio.
Come riconoscere un paracadute progressivo?
La targhetta e la documentazione del componente sono il riferimento principale. Elementi elastici, registri e superfici di attrito possono suggerire una configurazione progressiva, ma l'ispezione visiva non basta a definire il tipo o i limiti di applicazione.
Una guida leggermente sporca puo' influire sul funzionamento?
Si'. Contaminanti, corrosione, deformazioni e finiture non idonee nella zona interessata dal paracadute possono influenzare la presa e la frenatura. La condizione delle guide va verificata insieme al dispositivo, non separatamente.
Per una sostituzione affidabile, preparare una richiesta con targhette, fotografie, dati delle guide, velocita', massa e dettagli del limitatore. Il ricambio va poi selezionato e installato nell'ambito di una valutazione tecnica dell'intero sistema di sicurezza.
