Pulegge per ascensori: tipi, controlli e scelta ricambi

Le pulegge per ascensori guidano funi, cinghie o organi di trasmissione e contribuiscono a mantenere corretta la geometria del sistema. Non sono tutte intercambiabili: una puleggia di trazione, una puleggia di deviazione e una puleggia per porta automatica possono avere ruoli, materiali, gole, cuscinetti e requisiti di montaggio molto diversi.

Per sostituire correttamente una puleggia occorre identificare prima la sua funzione, poi verificare diametro, larghezza, profilo e numero delle gole, tipo di cuscinetto, foro o albero, sistema di fissaggio e verso di lavoro. Una misura approssimativa o una gola non compatibile può aumentare rumore, usura e disallineamento, fino a compromettere il funzionamento dell'impianto.

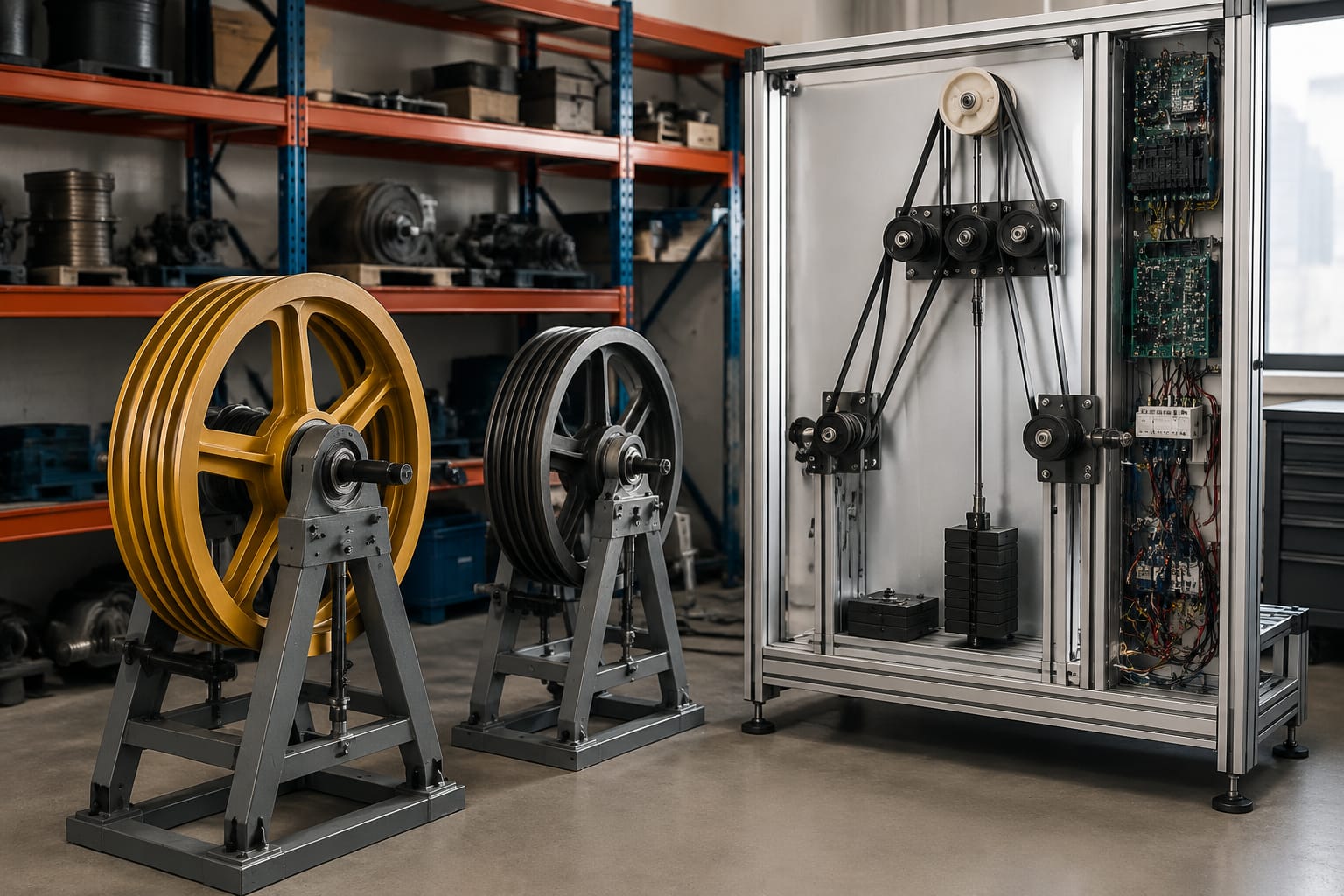

Pulegge di trazione e di deviazione

La puleggia di trazione trasmette il moto della macchina alle funi portanti attraverso l'attrito nelle gole. È un componente critico per l'aderenza e per l'equilibrio del sistema: non va considerata una semplice ruota di rinvio. Il suo diametro, il profilo delle gole e il materiale devono essere coerenti con il tipo e il diametro delle funi, con la configurazione dell'impianto e con le indicazioni del costruttore della macchina.

Una puleggia di trazione può essere integrata nella macchina oppure prevista come componente sostituibile. Prima di qualunque intervento, va identificata la configurazione esatta della macchina e va applicata la procedura di messa in sicurezza prevista per l'impianto. Modificare il profilo delle gole, il diametro o il materiale senza una valutazione tecnica può alterare l'aderenza e la ripartizione del carico sulle funi.

La puleggia di deviazione, spesso chiamata anche puleggia di rinvio, cambia invece la direzione delle funi senza costituire il punto principale di trazione. È presente in molte configurazioni con locale macchina, MRL o rapporti di sospensione specifici. Sebbene non debba normalmente generare trazione, anche in questo caso le gole devono sostenere e guidare correttamente le funi, senza punti di pressione anomala, scorrimento laterale o contatto tra fune e bordo della gola.

Un errore frequente è ordinare una puleggia soltanto in base al diametro esterno. Due componenti con lo stesso diametro possono avere gole differenti, un diverso interasse, un mozzo incompatibile oppure portare cuscinetti diversi. Sulle pulegge per funi, il dato decisivo non è soltanto “quanto è grande” il pezzo, ma come lavora con le funi e con il relativo supporto.

Per alcune applicazioni di ricambio multibrand, può essere utile confrontare visivamente componenti come una ruota di trazione per ricambi Otis, verificando però sempre disegno, codici e compatibilità prima dell'ordine. L'immagine di un prodotto non sostituisce il rilievo dimensionale né la verifica rispetto alla documentazione della macchina.

Pulegge di rinvio secondarie, secondarie e per porte

Oltre alle pulegge principali, un impianto può impiegare pulegge con funzioni meno evidenti ma altrettanto importanti per la regolarità del movimento.

Le pulegge di rinvio secondarie possono far parte del sistema di sospensione, del contrappeso, del telaio cabina o di gruppi di compensazione, a seconda dell'architettura dell'ascensore. Ripartiscono il percorso delle funi e possono contribuire al rapporto di sospensione. Per questo motivo, una sostituzione richiede particolare attenzione a diametro, numero di gole, interasse rispetto agli elementi vicini, tipo di asse e capacità del supporto.

Le pulegge secondarie o ausiliarie possono essere impiegate in sottosistemi meccanici, dispositivi di comando o percorsi specifici di funi e cavi. Il nome commerciale non basta a identificarle: è preferibile descrivere il componente dalla sua posizione e funzione effettiva, per esempio “puleggia di rinvio nel telaio cabina lato contrappeso”, allegando fotografie e quote.

Le pulegge per porte automatiche lavorano invece nella cinematica dell'operatore di porta. Possono guidare una cinghia, una fune o un cavo, e spesso sono note come ruote di rinvio, ruote di cambio o ruote di sospensione. In questa categoria sono comuni pulegge più piccole, con cuscinetti schermati e gole sagomate in funzione dell'organo di trasmissione.

Nelle porte automatiche non si deve confondere una puleggia per cavo con una ruota per cinghia dentata o liscia. Anche quando il diametro sembra identico, il contatto, il profilo e il comportamento sotto carico sono differenti. Una ruota di cambio porta da 74 x 19 con cuscinetto 6203 è un esempio di componente per operatore porta di cui vanno verificati diametro, larghezza e tipo di cuscinetto, senza presumere l'equivalenza con altri modelli.

Per le porte con ruote a doppia gola, è necessario controllare anche il passo tra le gole e il percorso dell'elemento flessibile. Una ruota sospensione porta a doppia gola da 140 x 20 con cuscinetto 6204 può essere pertinente solo se geometria, supporto e configurazione dell'operatore corrispondono al ricambio richiesto.

Materiali delle pulegge e profili delle gole

Le pulegge possono essere realizzate in ghisa, acciaio, leghe metalliche, tecnopolimeri o materiali compositi. La scelta dipende dalla funzione, dal carico, dalla velocità, dall'organo di trasmissione e dal progetto dell'apparecchiatura.

Per le funi portanti, sono comuni componenti metallici con gole lavorate. Il materiale deve resistere all'usura e mantenere una geometria adeguata nel tempo. Per le porte automatiche, invece, possono essere presenti pulegge metalliche o polimeriche, in base al disegno dell'operatore. Un componente polimerico non è automaticamente inferiore a uno metallico: è appropriato soltanto quando è previsto per quella sede e per quel tipo di trasmissione.

Gole per funi portanti

Le gole per fune possono avere profili differenti. La loro forma influenza il contatto tra fune e puleggia, l'aderenza, la pressione di contatto e la velocità di usura. Su una puleggia di trazione, il profilo deve rimanere nei limiti indicati dal costruttore e dalla documentazione tecnica applicabile all'impianto.

Segni di lucidatura, appiattimento del fondo, bordi taglienti, solchi irregolari o differenze visibili fra le gole meritano un controllo approfondito. Non è prudente decidere la sostituzione della sola puleggia osservando un'unica fune: occorre valutare insieme stato delle funi, tensionamento, allineamento e comportamento della macchina.

Gole per cinghie, cavi e trasmissioni porta

Nelle porte automatiche, il profilo deve corrispondere all'elemento che guida. Per esempio, una gola a V non è equivalente a una gola arrotondata per cavo; una puleggia liscia non sostituisce una puleggia dentata. Occorre anche verificare che flange e bordi laterali non ostacolino il passaggio della cinghia o del cavo.

Non tentare di adattare una puleggia con spessori, rettifiche non autorizzate o allargamenti improvvisati della gola. La modifica può indebolire il componente, spostare la linea di trasmissione e rendere poco prevedibile il funzionamento.

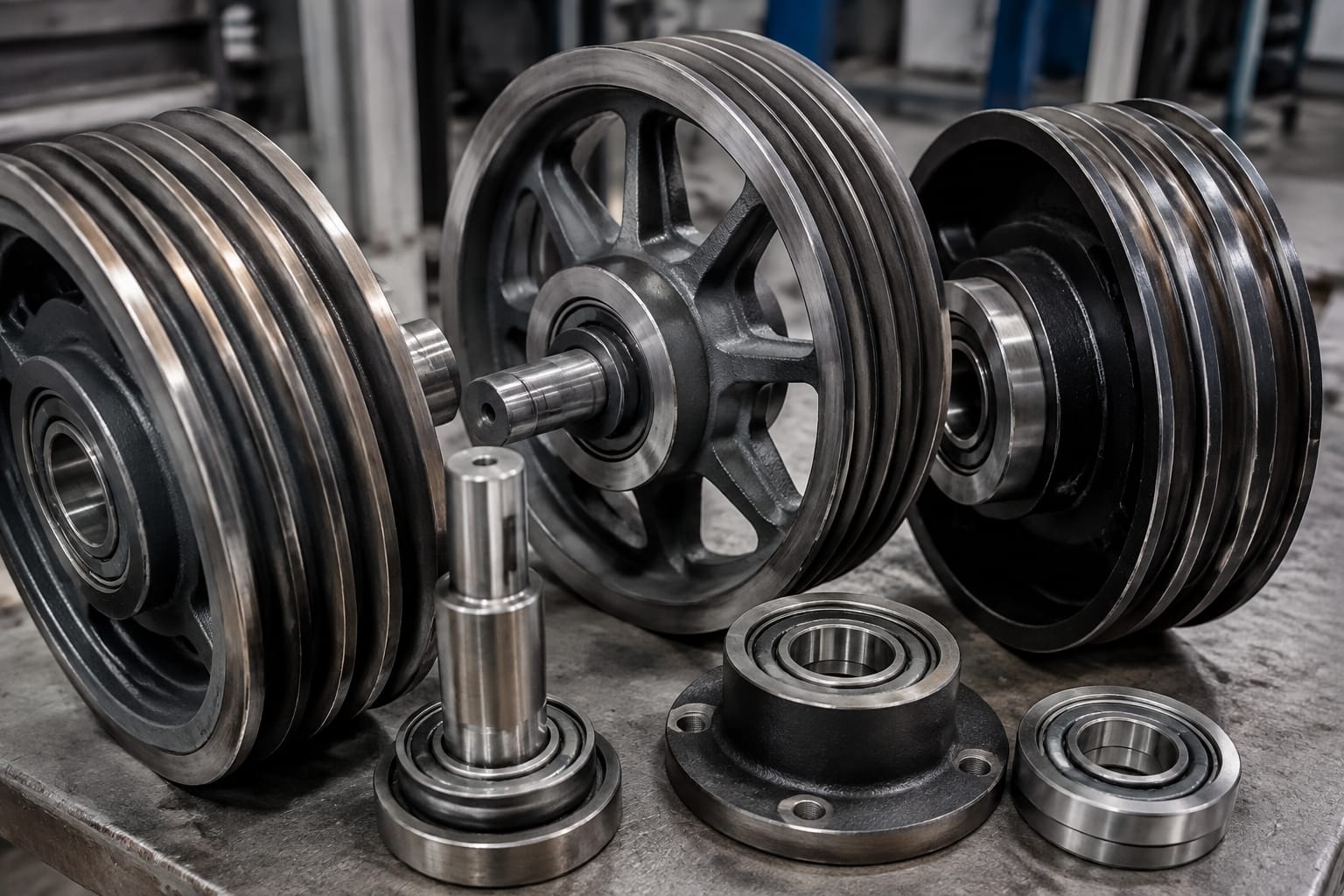

Cuscinetti, alberi e sistemi di montaggio

La compatibilità di una puleggia dipende tanto dal suo supporto quanto dal diametro esterno. Prima di ordinare, identificare come il componente ruota e come è fissato.

Le soluzioni più diffuse comprendono:

• puleggia con cuscinetto interno, montata su perno o asse fisso;
• puleggia calettata su albero, con chiavetta, grano, ghiera o altro sistema previsto dal costruttore;
• puleggia montata tra staffe con distanziali e rondelle di battuta;
• gruppo puleggia completo di mozzo, cuscinetti e protezioni;
• ruota per porta con cuscinetto radiale identificabile da una sigla standardizzata.

La sigla del cuscinetto è un'informazione utile, ma non sufficiente. Un cuscinetto con lo stesso codice può essere disponibile con schermature, tenute, gioco interno o caratteristiche diverse. Inoltre, bisogna controllare la larghezza effettiva del gruppo e la posizione del cuscinetto rispetto alle facce della puleggia.

Verificare anche il diametro del perno o dell'albero, la presenza di una sede per chiavetta, le filettature, il tipo di fermo assiale e la distanza fra le staffe. Una puleggia nominalmente corretta ma troppo larga o con un mozzo fuori quota può generare attrito laterale o impedire il rimontaggio delle protezioni.

Sintomi comuni di usura e rumorosità

Rumore o vibrazioni non indicano automaticamente che la puleggia sia guasta. Possono dipendere da funi, tensionamento, cuscinetti, disallineamento, sporcizia, fissaggi o da altri organi meccanici. Tuttavia, i sintomi seguenti richiedono un'ispezione mirata:

• rumore ciclico, raschiamento o ronzio localizzato durante la corsa;
• fischio o stridio in corrispondenza della trasmissione porta;
• vibrazione percepibile sul supporto o sul telaio;
• gioco radiale o assiale della puleggia oltre quanto ammesso dal gruppo;
• rotazione irregolare, impuntamenti o scorrimento non fluido;
• gola consumata, lucida in modo anomalo, scheggiata o con bordi vivi;
• accumulo di polvere metallica, residui di materiale o lubrificante non previsto;
• fune, cavo o cinghia che tende a lavorare su un lato;
• usura disomogenea fra gole o fra lati della stessa puleggia;
• cuscinetto rumoroso, surriscaldato o con tenute deteriorate.

Nel caso delle funi portanti, un'usura delle gole può essere associata a tensioni non uniformi tra le funi. Non correggere il problema intervenendo soltanto su un componente senza accertare la causa. Sostituire una puleggia lasciando funi gravemente usurate, tensioni non equilibrate o supporti disallineati può ridurre molto la durata del nuovo ricambio.

Per le porte, controllare anche i pattini, le sospensioni, i finecorsa e la corretta tensione della cinghia o del cavo. Un rumore porta può provenire dalla ruota, ma anche dall'anta che sfrega, da una guida sporca o da un organo di trascinamento fuori regolazione.

Checklist di ispezione e misurazione

L'ispezione deve essere eseguita da personale competente, con impianto posto in condizioni di sicurezza e nel rispetto delle istruzioni del costruttore. Prima di smontare, fotografare il componente installato, il percorso delle funi o della cinghia e la posizione di rondelle, distanziali e fermi.

Per una rilevazione ordinata, annotare:

1. Funzione e posizione della puleggia: trazione, deviazione, rinvio, contrappeso, operatore porta o altra applicazione.
2. Marca, modello e codice della macchina o dell'operatore, se disponibili.
3. Diametro esterno della puleggia.
4. Larghezza totale e larghezza della fascia utile.
5. Numero di gole.
6. Profilo, passo e profondità delle gole, misurati con strumenti adeguati.
7. Diametro della fune, del cavo o della cinghia che lavora sulla puleggia.
8. Diametro del foro, tipo di mozzo e presenza di cava per chiavetta.
9. Codice, dimensioni e disposizione dei cuscinetti.
10. Distanza fra staffe, offset del mozzo e posizione rispetto alla linea di trasmissione.
11. Tipo di fissaggio e particolari come grani, anelli elastici, ghiere o distanziali.
12. Fotografie nitide del fronte, del retro, della gola e di eventuali marcature.

Per il diametro esterno è sufficiente un calibro di capacità adeguata o uno strumento di misura appropriato. Per gole e usura, invece, è importante usare metodi coerenti con le procedure tecniche applicabili. Evitare misure prese su bordi deformati, zone sporche o punti non rappresentativi.

Annotare le quote in millimetri e indicare sempre quale superficie è stata usata come riferimento. La dicitura “larghezza 20 mm” può significare larghezza della fascia, del mozzo o dell'intero gruppo: senza un riferimento chiaro, aumenta il rischio di ricevere un ricambio non montabile.

Dati necessari per l'approvvigionamento

Un fornitore può confrontare un ricambio in modo più affidabile quando riceve informazioni tecniche complete. Per le pulegge per ascensori, una richiesta efficace dovrebbe contenere almeno:

• funzione del componente e punto di installazione;
• marca e modello della macchina, dell'operatore porta o dell'impianto interessato;
• eventuale codice originale e tutte le marcature leggibili;
• fotografie con una scala di riferimento;
• diametro esterno, larghezza, numero e profilo delle gole;
• tipo e dimensioni della fune, cavo o cinghia;
• dati di albero, foro, chiavetta, mozzo e fissaggio;
• codice e dimensioni dei cuscinetti;
• quantità richiesta;
• difetto riscontrato e ragione della sostituzione.

Quando il codice originale non è disponibile, un disegno quotato semplice è spesso più utile di una descrizione generica. Deve mostrare fronte, lato e retro, con quote di diametro, larghezze, foro, mozzo e gole. Nel caso di una puleggia a più gole, specificare anche il numero esatto e la distanza tra le gole.

Le denominazioni commerciali possono variare tra costruttori e distributori. Per questo è preferibile chiedere una verifica di compatibilità sulla base dei dati raccolti, non soltanto cercare termini come “puleggia ascensore universale”. L'universalità è rara nei componenti destinati a un preciso gruppo meccanico.

Kelevator fornisce ricambi multibrand per ascensori a importatori, distributori, manutentori, aziende di modernizzazione e acquirenti OEM. In un contesto B2B, inviare quote, immagini e identificativi del componente riduce le ambiguità della richiesta e facilita il confronto con le varianti disponibili.

Allineamento e prove dopo la sostituzione

Dopo l'installazione, il lavoro non termina con il serraggio dei fissaggi. Verificare che la puleggia ruoti liberamente, che i fermi assiali siano correttamente in sede e che non vi siano interferenze con protezioni, staffe, funi, cavi o cinghie.

Per una puleggia di trazione o deviazione, controllare in particolare:

• corretto allineamento nel piano delle funi;
• seduta uniforme delle funi nelle gole;
• assenza di sfregamenti laterali;
• stato e tensionamento uniforme delle funi secondo le procedure applicabili;
• assenza di rumori o vibrazioni anomale durante le prove;
• integrità e riposizionamento delle protezioni.

Per una puleggia porta, verificare il percorso della cinghia o del cavo, la corsa completa delle ante, l'assenza di sfregamenti e il comportamento del sistema di apertura e chiusura. Ogni regolazione deve rispettare la documentazione dell'operatore e le procedure di manutenzione dell'impianto.

Non usare l'impianto come banco prova per una compatibilità non confermata. Se la puleggia non corrisponde perfettamente per profilo, quota o fissaggio, fermare l'intervento e riesaminare i dati tecnici. Una selezione accurata prima dell'ordine è il modo più efficace per evitare fermo impianto, rilavorazioni e usura prematura.

Quando è necessario reperire un ricambio, preparare una scheda con misure, marcature e fotografie del pezzo installato: consente di confrontare la puleggia richiesta con maggiore precisione e di decidere con dati concreti.
