Elevator touch panel: scelta, guasti e retrofit

Un elevator touch panel può rendere la pulsantiera di cabina più leggibile, flessibile e semplice da aggiornare, ma non è un ricambio universale. Prima di sostituirlo occorre verificare alimentazione, interfaccia con la manovra, dimensioni meccaniche, logica di comando, requisiti di accessibilità e disponibilità di comandi di emergenza indipendenti.

Per un impianto esistente, la scelta più sicura non dipende soltanto dall'aspetto del display. Un pannello touch deve inviare alla centralina segnali che questa riconosce, mantenere un funzionamento prevedibile in caso di guasto e inserirsi correttamente nella documentazione e nelle verifiche previste per la modifica dell'ascensore.

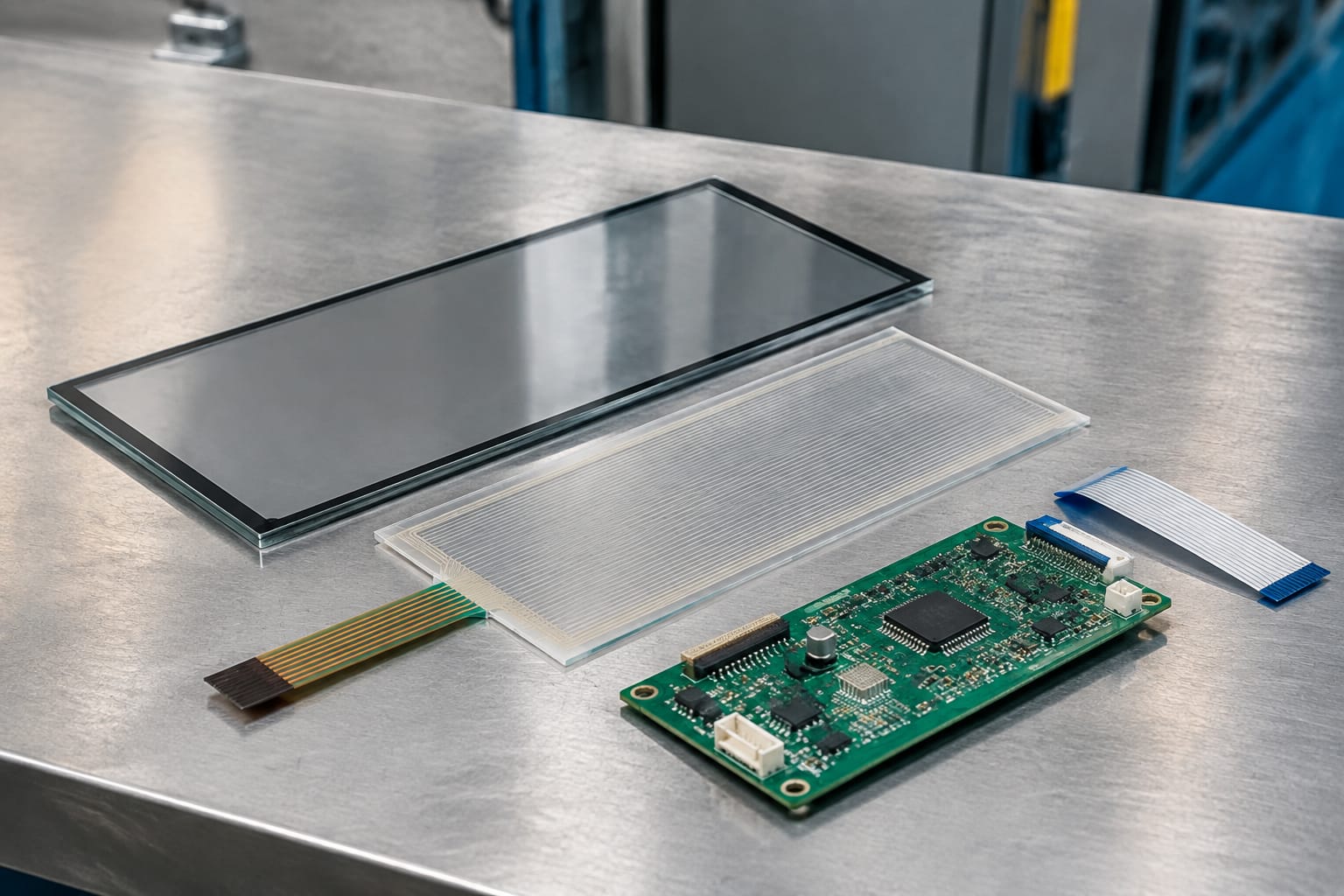

Come funziona un elevator touch panel

Un pannello touch per ascensore sostituisce, in tutto o in parte, i tradizionali pulsanti fisici della bottoniera. Dietro la superficie in vetro, policarbonato o altro materiale protettivo sono presenti un sensore di tocco, un'elettronica di elaborazione e una scheda di interfaccia che trasmette il comando alla manovra.

Il funzionamento varia in base al progetto:

• Touch capacitivo: rileva la variazione del campo elettrico provocata dal dito. Offre una superficie liscia e un'interfaccia moderna, ma può richiedere particolare attenzione a umidità, guanti e messa a terra.
• Touch resistivo: registra la pressione su strati conduttivi. Può essere azionato con un oggetto o con alcuni tipi di guanti, ma tende a essere meno luminoso e può usurarsi maggiormente.
• Tasti touch con circuito dedicato: ogni area di selezione agisce come un tasto elettronico; l'aspetto è touch, ma l'integrazione con la manovra può essere più vicina a quella di una pulsantiera tradizionale.
• Display touch integrato: la selezione del piano, le indicazioni di corsa, le informazioni di servizio e talvolta contenuti informativi convivono su un unico schermo.

Quando l'utente seleziona un piano, il pannello conferma la pressione con un segnale visivo, acustico o entrambi. Il comando arriva alla centralina tramite ingressi discreti, bus seriale o protocollo proprietario. La centralina verifica le condizioni di sicurezza e, se consentito, registra la chiamata di cabina.

La superficie touch non è quindi l'intero sistema: è solo l'interfaccia utente. Scheda elettronica, cablaggio, alimentatore, software, centralina e dispositivi di sicurezza incidono tutti sull'affidabilità del risultato.

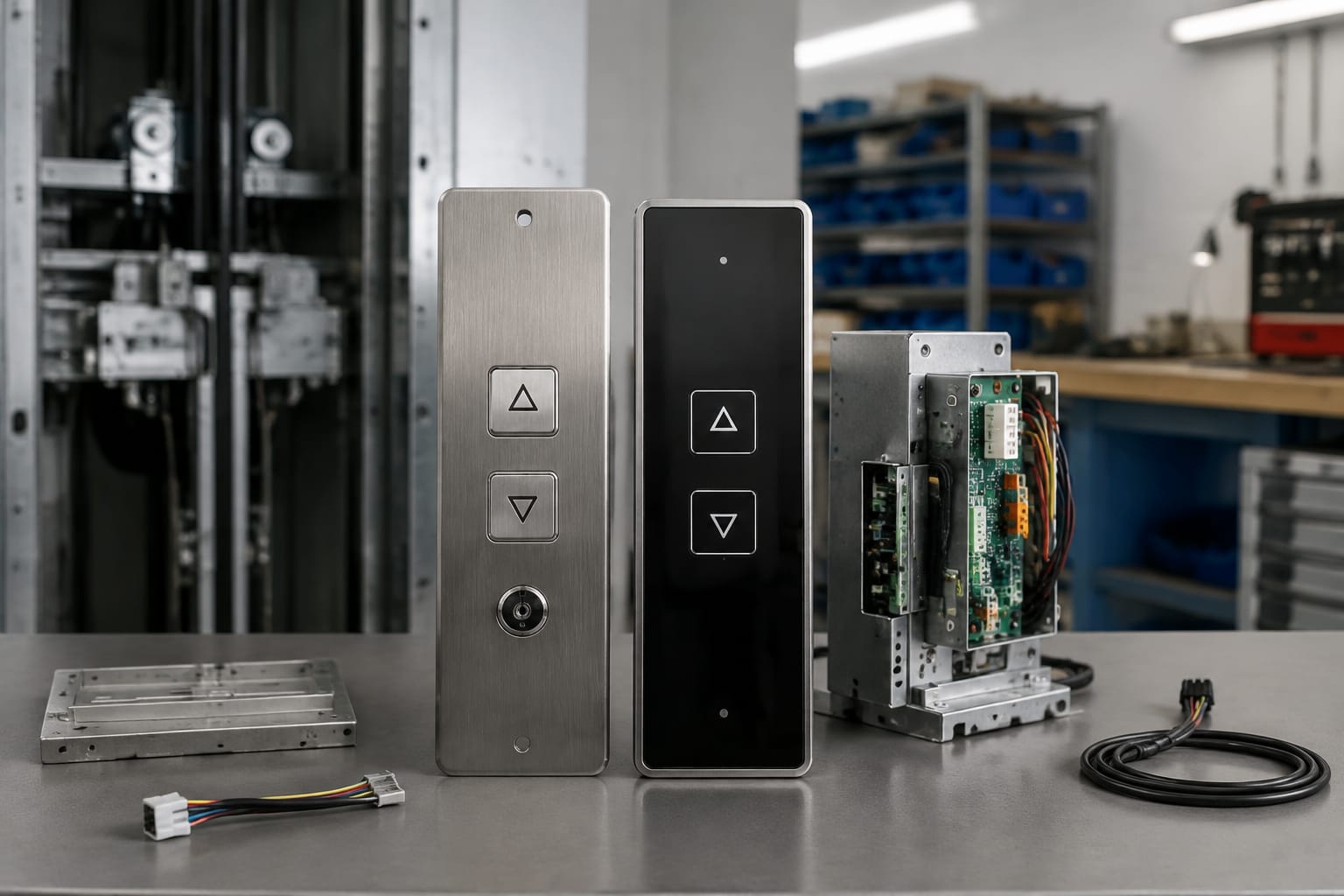

Pulsanti touch o pulsanti meccanici: confronto pratico

I pulsanti meccanici restano una soluzione valida in molte cabine, specialmente dove la priorità è la sostituibilità rapida e il feedback tattile. Un elevator touch panel è più adatto quando la modernizzazione richiede un'interfaccia configurabile, una grafica coordinata o l'integrazione di più informazioni nello stesso spazio.

La decisione non va presa solo in base al design. In una cabina molto utilizzata, la disponibilità di ricambi, la capacità del manutentore di diagnosticare l'elettronica e la continuità operativa sono fattori spesso più importanti della finitura.

Una soluzione ibrida può essere appropriata: display per informazioni e indicatori, con pulsanti meccanici separati per piani, apertura porte, allarme e funzioni essenziali. Riduce la dipendenza da un solo dispositivo e preserva un riferimento tattile chiaro.

Opzioni di display e interfaccia utente

Un pannello touch può essere un semplice modulo di selezione oppure un display più esteso. Il formato dovrebbe essere scelto in funzione della cabina, del numero di fermate, del flusso di utenti e delle funzioni realmente necessarie.

Touch button board

Le schede con aree touch dedicate ai piani sono indicate quando si vuole aggiornare la bottoniera senza trasformarla in un terminale informativo complesso. Prima dell'acquisto è necessario verificare numero di piani, disposizione delle chiamate, tensione, connettori, logica delle spie e protocollo.

Per confronto con ricambi di questo tipo, si possono esaminare le caratteristiche di una [scheda pulsantiera touch ID 3300 per ascensore](/products/id-elevator-touch-button-board-3300-lift-parts/) o di una [scheda touch per ascensore 3300/3600](/products/elevator-touch-button-board-3300-3600-lift-parts/). La denominazione commerciale non dimostra però da sola la compatibilità con ogni quadro o pulsantiera: servono sempre codice, revisione e schema dell'impianto.

Display LCD per informazioni di corsa

Un display LCD può mostrare piano, direzione, stato porte, messaggi e segnalazioni di servizio. È utile nelle cabine in cui l'indicatore di posizione è insufficiente o si desidera una visualizzazione più chiara. Può essere separato dalla pulsantiera o integrato nella stessa piastra.

Nel valutare un [pannello LCD Monarch per impianti elevatori](/products/monarch-system-lcd-display-panel-lift-parts-elevator-accessories/), per esempio, vanno controllati la famiglia della manovra, il tipo di comunicazione, le dimensioni del vano di installazione e la configurazione software prevista. Un display che si accende correttamente può comunque non comunicare con il controllore se protocollo o indirizzamento non coincidono.

Criteri per un'interfaccia utile

Un'interfaccia efficace evita elementi ornamentali che rallentano l'uso. I dati fondamentali devono rimanere leggibili da vicino e a distanza ragionevole, anche con luce variabile. Valutare in particolare:

• contrasto tra testo, icone e sfondo;
• dimensione e distanza delle aree di selezione;
• conferma chiara della chiamata accettata;
• indicazione comprensibile di piano e direzione;
• lingua e simboli appropriati al contesto d'uso;
• comportamento della schermata durante riavvio, fermo impianto o perdita di comunicazione;
• possibilità di bloccare modifiche non autorizzate alla configurazione.

Video, pubblicità e animazioni non devono compromettere la visibilità delle informazioni di esercizio né ritardare l'accesso ai comandi.

Sintomi comuni di guasto del pannello touch

Un pannello non reattivo non è sempre guasto. Il difetto può dipendere dall'alimentazione, dal cablaggio, dalla scheda di comunicazione, dalla centralina o dalla configurazione. Una diagnosi ordinata evita la sostituzione inutile del display.

I sintomi più ricorrenti sono i seguenti.

Tocchi non rilevati o rilevati in modo intermittente

Se alcune zone non rispondono, la causa può essere usura dello strato touch, infiltrazione di sporco o umidità, danno meccanico, connettore allentato o massa non corretta. Se l'intera superficie risponde in modo casuale, controllare anche interferenze elettriche, alimentatore instabile e schermatura dei cavi.

Non calibrare ripetutamente un pannello capacitivo senza aver escluso i problemi elettrici: una calibrazione eseguita nelle condizioni sbagliate può peggiorare la sensibilità.

Pressione sul piano errato

La selezione del piano vicino può derivare da un difetto di calibrazione, dal distacco del display dalla cornice, da deformazioni della superficie o da parametri software alterati. È importante registrare se l'errore si ripete nella stessa zona e se compare solo a cabina fredda, dopo molte corse o in presenza di umidità.

Display spento, sfarfallante o con immagini anomale

Un display nero può indicare assenza di alimentazione, fusibile o protezione intervenuti, guasto del convertitore interno, cavo video difettoso o pannello danneggiato. Sfarfallio e riavvii suggeriscono spesso una caduta di tensione, ma possono anche dipendere da connessioni ossidate o da un firmware instabile.

Verificare tensione e polarità ai morsetti con procedure idonee e solo da personale qualificato. Non scollegare o collegare moduli sotto tensione se il costruttore dell'impianto non lo consente.

Chiamata mostrata ma ascensore fermo

La conferma grafica del tocco non prova che la centralina abbia ricevuto la chiamata. La causa può stare nella linea dati, nel nodo di comunicazione, nella mappatura degli ingressi, nell'indirizzo del dispositivo oppure in una condizione dell'impianto che impedisce la corsa.

In questo caso è utile separare la diagnosi in due domande: il pannello registra il tocco? La manovra riceve e accetta il comando? Registri di errore, LED di stato e schema elettrico aiutano a individuare il punto di interruzione.

Danni visibili e infiltrazioni

Crepe, aloni, condensa dietro la copertura o distacco della guarnizione richiedono un controllo tempestivo. Oltre a compromettere il touch, l'ingresso di liquidi può danneggiare schede e connettori. La sostituzione della sola lastra esterna è possibile soltanto se prevista dal progetto e se non altera isolamento, fissaggio e funzioni della pulsantiera.

Compatibilità con controllore e comunicazione

La compatibilità è la verifica più importante in un retrofit. Due pannelli di dimensioni simili possono essere elettricamente o logicamente incompatibili.

Prima di scegliere il componente, raccogliere almeno queste informazioni:

1. Marca, modello e revisione della manovra.
2. Codice completo del pannello esistente e delle eventuali schede associate.
3. Alimentazione nominale, assorbimento, polarità e protezioni.
4. Tipo di connessione: ingressi a contatto, matrice, bus CAN, RS-485 o interfaccia proprietaria.
5. Numero di fermate, funzioni porte, allarme, apertura, chiave, riservazione e segnali ausiliari.
6. Schema di cablaggio, pinout dei connettori e lunghezza dei cavi.
7. Versione firmware e procedura di parametrizzazione.
8. Dimensioni della bottoniera, forature, profondità disponibile e punti di fissaggio.

Un pannello a ingressi discreti può essere più semplice da adattare rispetto a un'unità basata su bus, ma non è automaticamente intercambiabile. Occorre verificare se la manovra richiede contatti normalmente aperti, segnali a comune positivo o negativo, resistenze di supervisione o una matrice specifica.

Con i sistemi seriali, il rischio principale è acquistare un display corretto per marca ma non per generazione, protocollo o revisione. Chiedere e confrontare fotografie nitide di etichette, connettori e schede, oltre al codice prodotto completo. Per acquisti B2B multi-marca, questo passaggio riduce resi, tempi di fermo e adattamenti improvvisati in cantiere.

Accessibilità e funzionamento di emergenza

Un touch panel va progettato attorno all'utente, non solo alla grafica. Le persone con ridotta capacità visiva, destrezza limitata o difficoltà cognitive devono poter individuare le funzioni essenziali e ricevere una conferma comprensibile del comando.

In Italia, gli interventi devono essere valutati rispetto alle norme applicabili all'impianto e al tipo di modifica. La serie EN 81, inclusa la EN 81-70 per l'accessibilità degli ascensori, è un riferimento tecnico rilevante, ma il progettista e il soggetto responsabile della modifica devono verificare quale edizione, prescrizione nazionale e iter siano effettivamente applicabili nel caso concreto.

Per un pannello touch, considerare:

• altezza di installazione e raggiungibilità delle funzioni;
• contrasto elevato e leggibilità delle informazioni;
• segnali acustici e visivi per confermare la selezione;
• ordine coerente dei piani;
• simboli riconoscibili per apertura e chiusura porte;
• marcature tattili, Braille o comandi fisici alternativi quando richiesti o necessari;
• resistenza all'uso con mani umide, guanti o mobilità ridotta.

L'allarme, la comunicazione di emergenza e gli altri comandi critici non devono dipendere da un'interfaccia touch che può spegnersi o bloccarsi. Il circuito di sicurezza e il sistema di comunicazione bidirezionale devono essere valutati come funzioni separate, con le modalità di prova previste per l'impianto. Una superficie touch non sostituisce automaticamente un pulsante di allarme fisico né i requisiti di comunicazione con il centro di soccorso.

Pianificare retrofit e modernizzazione

Un retrofit ben pianificato parte da un sopralluogo tecnico e da un obiettivo preciso: sostituire un componente guasto, migliorare la leggibilità, aggiornare l'immagine della cabina o integrare una nuova manovra. Cercare di ottenere tutto con un solo pannello può aumentare complessità e dipendenza dal software.

Distinguere sostituzione e modifica

La sostituzione di un componente identico o approvato dal costruttore non ha lo stesso impatto di una riconfigurazione completa della pulsantiera o della manovra. Se cambiano funzioni, circuiti, interfacce o caratteristiche rilevanti dell'impianto, occorre definire responsabilità tecniche, documentazione da aggiornare e verifiche richieste prima dell'esercizio.

Non basarsi esclusivamente sulle quote del frontalino. Misurare anche profondità, curvatura della parete, spazio per raggi di curvatura dei cavi, ventilazione e accesso futuro ai connettori.

Sequenza consigliata

1. Documentare impianto esistente con foto, codici, schema e configurazione.
2. Definire le funzioni obbligatorie e quelle solo desiderabili.
3. Verificare compatibilità elettrica, meccanica e di protocollo prima dell'ordine.
4. Stabilire come verranno mantenuti i comandi di emergenza e i requisiti di accessibilità.
5. Preparare adattatori, cablaggi, fissaggi e parametri prima del fermo impianto.
6. Installare secondo istruzioni del costruttore e regole di sicurezza applicabili.
7. Eseguire prove funzionali, registrare esiti e aggiornare la documentazione pertinente.

Un errore frequente è ordinare il pannello in base alla diagonale del display o alla foto del vecchio pezzo. Il riferimento più affidabile è l'insieme di codice, revisione, connessione, firmware e funzione nell'impianto.

Test dopo l'installazione

Il collaudo deve controllare l'intera catena, dal tocco alla risposta dell'ascensore, non solo l'accensione dello schermo. Le prove vanno svolte da personale competente, in condizioni controllate e secondo le istruzioni applicabili all'impianto.

Una checklist pratica comprende:

• accensione corretta e assenza di messaggi di errore;
• risposta di ogni piano e corrispondenza tra area toccata e chiamata inviata;
• conferma visiva e, se prevista, acustica della selezione;
• correttezza di indicatore di piano, direzione e stato porte;
• prova dei comandi porta e delle altre funzioni non di emergenza;
• verifica dell'indipendenza e del corretto funzionamento dei dispositivi di emergenza;
• controllo della comunicazione con la manovra in tutte le fermate;
• prova dopo riavvio dell'alimentazione, quando consentita dalla procedura;
• ispezione di fissaggi, bordi, guarnizioni, cablaggi e assenza di schiacciamenti;
• verifica di leggibilità e uso da parte di persone con differenti esigenze di accessibilità.

Annotare codice del componente installato, versione software, parametri modificati e risultato delle prove. Queste informazioni rendono più veloce la manutenzione successiva e riducono l'incertezza quando un display o una scheda dovranno essere sostituiti.

FAQ

Un pannello touch può sostituire tutti i pulsanti della cabina?

Non sempre. Può farlo solo se il progetto rispetta requisiti di sicurezza, accessibilità, affidabilità e compatibilità con la manovra. In particolare, le funzioni di emergenza richiedono una valutazione specifica e non devono essere affidate semplicemente a un'interfaccia grafica.

È possibile installare un touch panel su una vecchia centralina?

Talvolta sì, ma dipende dalle interfacce disponibili. Una centralina con ingressi tradizionali può richiedere una scheda di adattamento; un sistema con bus proprietario richiede un componente espressamente compatibile. Schema e codice della manovra sono indispensabili per decidere.

Cosa controllare prima di sostituire un display di cabina?

Controllare codice e revisione del display, tensione, connettori, protocollo, dimensioni di montaggio, funzione del modulo e compatibilità firmware. Verificare inoltre che il difetto non derivi da alimentatore, cablaggio o centralina.

Per selezionare un elevator touch panel in modo affidabile, preparare una scheda tecnica dell'impianto con foto, codici, schema e funzioni richieste. Kelevator fornisce ricambi multi-marca per importatori, distributori, manutentori, aziende di modernizzazione e acquirenti OEM: confrontare questi dati con quelli del componente evita di scegliere un pannello solo apparentemente compatibile.
