Le apparecchiature per scale mobili, spesso ricercate come escalator equipment, comprendono i sistemi che muovono gradini e corrimano, controllano la velocita e arrestano l'impianto in sicurezza quando viene rilevata un'anomalia. I componenti principali sono gradini, catene, guide, pettini, trasmissione, motore, freni, quadro di comando, sensori e dispositivi di sicurezza.
Per chi gestisce manutenzione, modernizzazioni o approvvigionamento ricambi, il punto decisivo non e conoscere soltanto il nome del componente: occorre identificarne funzione, usura tipica, dati di targa, configurazione e compatibilita con la scala mobile installata. Un ricambio apparentemente simile puo avere geometrie, cablaggi o logiche di intervento differenti.

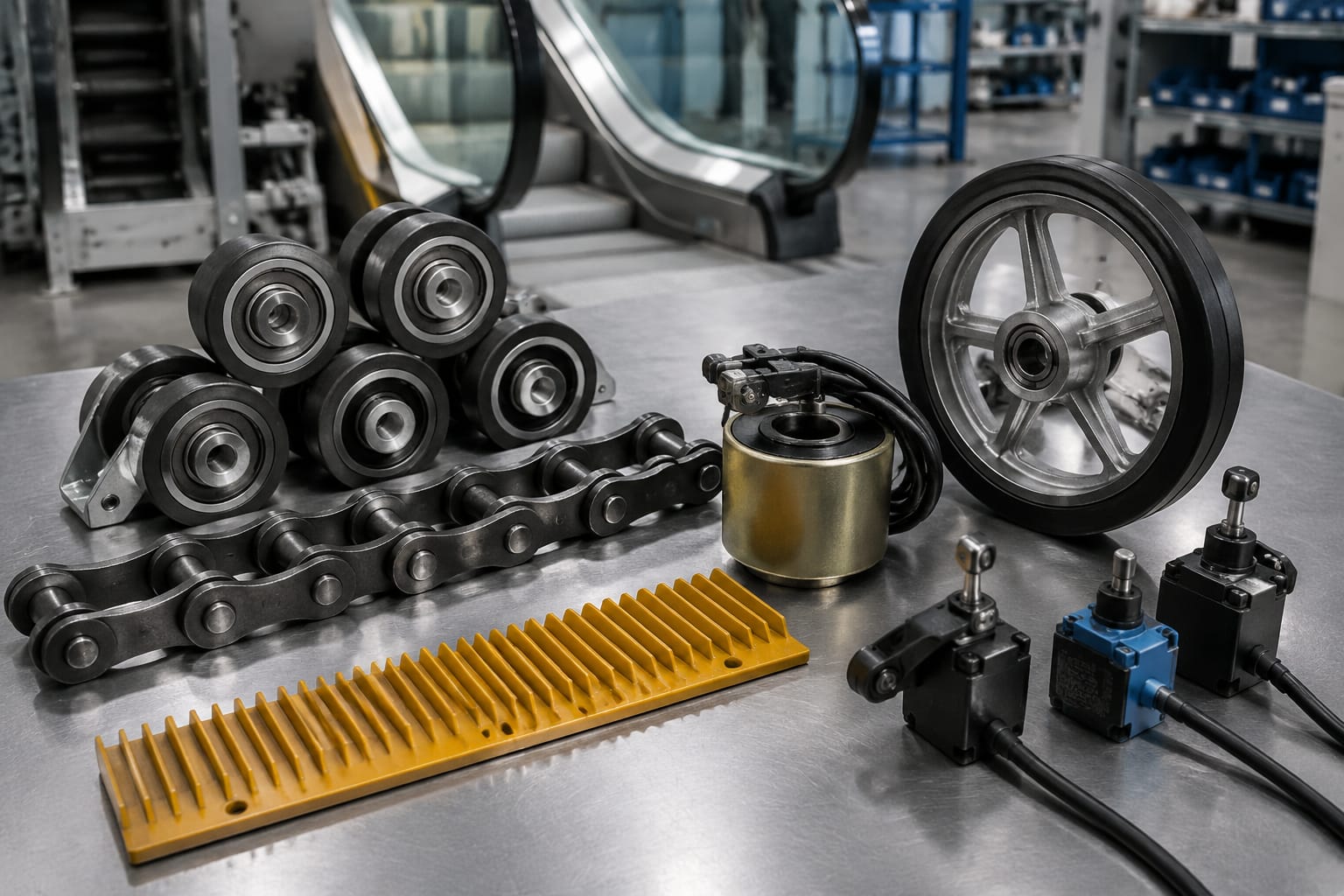

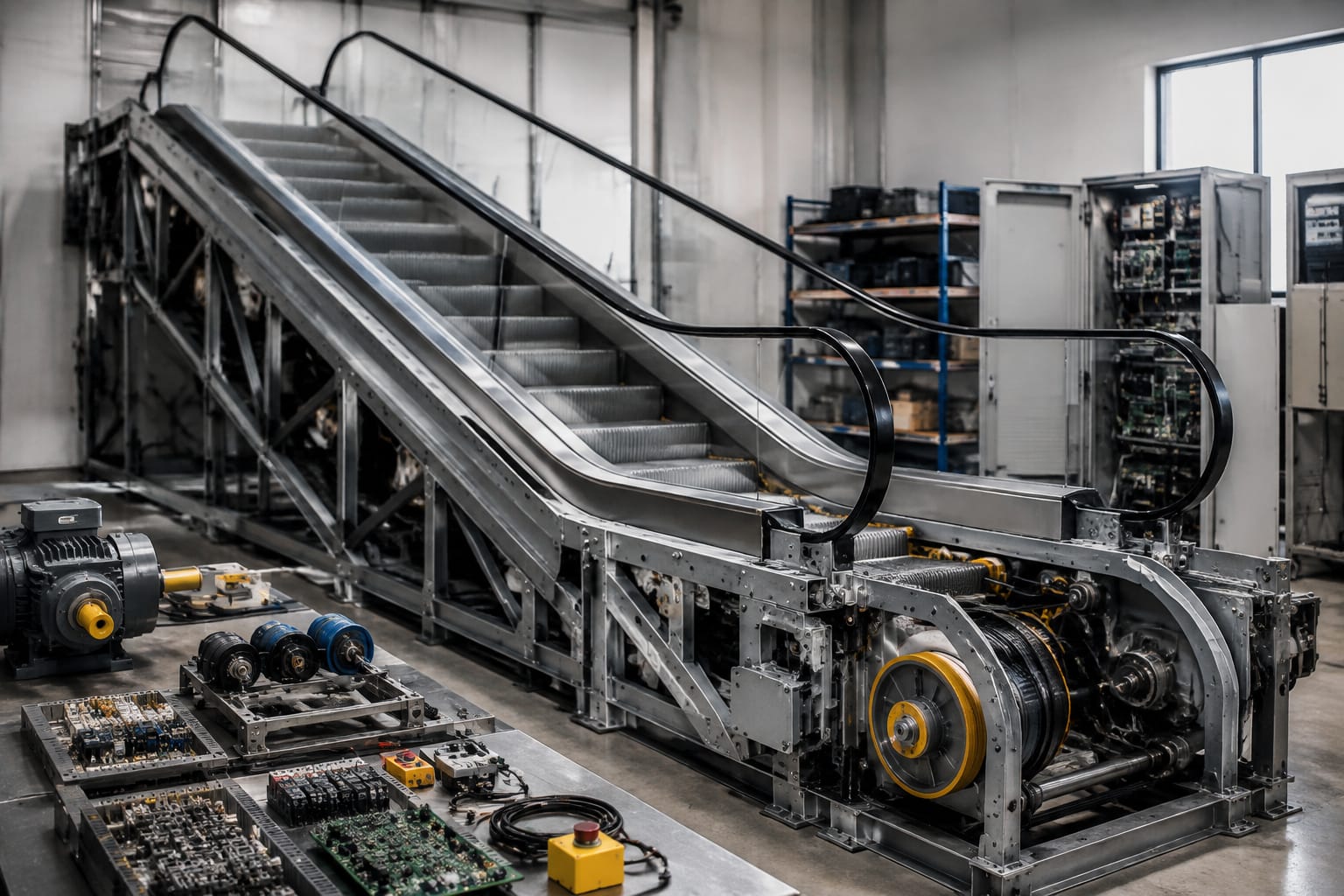

Principali sistemi di una scala mobile a colpo d'occhio
Una scala mobile e un insieme coordinato di sistemi meccanici, elettrici e di sicurezza. Il vano interno contiene parti in movimento soggette a carichi ciclici, contaminazione da polvere e sollecitazioni dovute al flusso passeggeri. La manutenzione deve quindi collegare l'ispezione del singolo pezzo al comportamento dell'intero impianto.
| Sistema | Componenti tipici | Funzione | Segnali da verificare |
|---|---|---|---|
| Trasporto passeggeri | Gradini, catene gradini, assi, ruote, guide | Trasporta i passeggeri lungo il traliccio | Rumore, vibrazione, disallineamento, gioco |
| Ingresso e uscita | Pettini, piastre portapettini, interruttori | Gestisce il passaggio tra pavimento e gradini | Denti danneggiati, oggetti incastrati, interventi frequenti |
| Corrimano | Nastro, rulli, guide, tenditori, azionamento | Mantiene il corrimano sincronizzato con i gradini | Slittamento, velocita non coerente, usura dei bordi |
| Azionamento | Motore, riduttore, catene o cinghie, giunti | Genera e trasmette il moto | Surriscaldamento, perdite, vibrazioni, usura trasmissione |
| Arresto | Freno principale e freno ausiliario | Arresta o trattiene la scala in condizioni definite | Spessori, usura, risposta elettrica, regolazione |
| Controllo e sicurezza | Controller, inverter, relè, sensori, microinterruttori | Regola l'esercizio e ferma l'impianto in caso di rischio | Codici guasto, contatti instabili, cablaggi, falsi interventi |
La terminologia varia tra costruttori e documentazione tecnica. Prima di ordinare o sostituire una parte, usare il catalogo ricambi e lo schema elettrico specifici dell'impianto, non solo una descrizione generica come “sensore scala mobile” o “freno escalator”.
Gradini, catene, guide e pettini
Il gruppo gradini e la catena gradini costituiscono il percorso di trasporto. Ogni gradino e collegato alla catena e guidato lungo rotaie che ne definiscono il passaggio dalla configurazione piana alle zone inclinate. Le ruote e gli assi permettono il movimento controllato lungo le guide.
L'usura in questa area puo essere graduale e inizialmente poco visibile. Un aumento del rumore di rotolamento, un battito periodico o una vibrazione localizzata possono indicare ruote deteriorate, guide usurate, componenti allentati o catene che richiedono controllo. Non e corretto attribuire automaticamente il problema ai soli gradini: la causa puo trovarsi nel percorso di guida, nella trasmissione o nella tensione della catena.
Cosa controllare sul gruppo gradini
Le verifiche devono essere svolte da personale qualificato, con l'impianto posto nelle condizioni di sicurezza previste dalla procedura applicabile. I punti normalmente rilevanti includono:
- integrita delle superfici antiscivolo e delle demarcazioni dei gradini;
- presenza di cricche, deformazioni o fissaggi danneggiati;
- usura di ruote, assi e boccole;
- gioco anomalo tra gradini consecutivi;
- allineamento nel tratto visibile e in corrispondenza degli ingressi;
- condizioni delle guide e dei relativi fissaggi;
- tensione, lubrificazione e stato della catena secondo le istruzioni del costruttore.
Pettini e piastre portapettini
I pettini alle estremita della scala mobile sono una zona critica di interfaccia. I loro denti si accoppiano alle scanalature del gradino per ridurre il rischio che oggetti o calzature vengano trascinati nel vano. Denti rotti, pettini non allineati o gradini con scanalature compromesse aumentano il rischio di interferenza e devono essere valutati senza ritardi.
La sostituzione richiede il controllo della geometria corretta, del materiale, dei punti di fissaggio e della posizione del dispositivo di sicurezza associato. Montare un pettine “adattabile” senza confermare codice, dimensioni e accoppiamento con il gradino puo generare contatti indesiderati o lasciare un gioco non accettabile.
Componenti di azionamento e tensionamento del corrimano
Il corrimano deve procedere in modo regolare e con velocita coerente rispetto ai gradini. Il suo sistema comprende il nastro corrimano, rulli di pressione e guida, pulegge, dispositivi di trazione o tensionamento e, a seconda dell'architettura, elementi di trasmissione dedicati.
Un corrimano che avanza a scatti, tende a spostarsi lateralmente o appare visibilmente rallentato non va considerato un semplice difetto estetico. Può dipendere da contaminazione delle superfici di trascinamento, tensione errata, usura del nastro, rulli bloccati, pulegge danneggiate o problemi nell'azionamento.
Problemi ricorrenti del corrimano
- Slittamento: la superficie motrice non trasferisce adeguatamente il moto al nastro.
- Deriva laterale: il corrimano non rimane centrato nella propria guida e puo sfregare sui fianchi.
- Usura dei bordi: puo essere causata da disallineamento, rulli deteriorati o percorso non corretto.
- Tensione non corretta: un corrimano troppo lento puo slittare; una tensione eccessiva aumenta le sollecitazioni.
- Velocita discordante: il controllo dedicato puo rilevare una differenza fra il moto del corrimano e quello dei gradini, generando l'arresto dell'impianto.
Il ricambio del nastro va selezionato considerando profilo, dimensione, lato di installazione, metodo di giunzione quando previsto e caratteristiche richieste dal costruttore. Non e sufficiente verificare il solo colore o la larghezza apparente.
Freni principali e ausiliari
Il freno principale interviene sull'azionamento per arrestare la scala mobile quando viene tolta l'alimentazione o quando il circuito di sicurezza lo richiede. Il freno ausiliario, chiamato anche aggiuntivo secondo il costruttore, opera in condizioni specifiche previste dalla progettazione dell'impianto, ad esempio per fornire una funzione di arresto aggiuntiva in caso di anomalia nella catena cinematica.
Questi dispositivi sono direttamente collegati alla sicurezza. Diagnosi, regolazione e sostituzione devono seguire documentazione tecnica, parametri di regolazione e procedure applicabili a quel modello. Non e appropriato trasferire valori di traferro, coppia o regolazione da un altro impianto, anche se il gruppo sembra analogo.
Elementi da valutare su un freno
| Voce di controllo | Perche e importante |
|---|---|
| Codice della bobina o del gruppo freno | Determina compatibilita elettrica e meccanica |
| Tensione, corrente e tipo di alimentazione | Evita eccitazione non corretta o danneggiamento |
| Stato di ferodi, tamburo o superfici frenanti | Influisce sulla capacita di arresto e sulla regolarita |
| Traferro e regolazione | Devono rispettare i dati tecnici del costruttore |
| Leve, molle e fissaggi | Usura o gioco possono alterare l'intervento |
| Contatti e segnali di controllo | Confermano al controller lo stato effettivo del freno |
Nell'approvvigionamento di parti elettroniche associate al freno, il numero di componente e la revisione sono dati essenziali. Per esempio, una [scheda freno 508 per scale mobili Otis](/products/escalator-508-brake-board-otis-elevator-parts-lift-accessories/) va confrontata con il codice presente nell'impianto e con la configurazione effettiva, senza dedurre l'idoneita dal solo marchio.
Per interventi che riguardano il circuito del freno supplementare, possono essere rilevanti anche il tipo di comando e le caratteristiche dell'elettromagnete. Una [bobina elettromagnetica per freno aggiuntivo di scala mobile](/products/escalator-additional-brake-electromagnetic-coil-lift-accessories-elevator-spare-parts/) deve essere verificata rispetto a tensione, connessioni, dimensioni e gruppo frenante previsto.
Motori, trasmissioni e controller
L'azionamento di una scala mobile integra normalmente motore, riduttore, organi di trasmissione, freno e sistema di controllo. A seconda del progetto, la regolazione della velocita puo essere affidata a un inverter o a una logica di comando specifica. Il controller riceve segnali dai circuiti di sicurezza e decide se mantenere l'esercizio, arrestare l'impianto o segnalare una condizione di guasto.
Un arresto ricorrente non identifica da solo il componente difettoso. La causa puo essere meccanica, elettrica o logica. Sostituire un controller senza esaminare cronologia dei guasti, alimentazione, cablaggio e ingressi di sicurezza puo lasciare invariato il problema.
Sequenza pratica per la diagnosi iniziale
- Registrare il codice guasto, il momento dell'intervento e le condizioni di esercizio.
- Verificare alimentazione, protezioni e connessioni visibili secondo procedura.
- Controllare se il circuito di sicurezza segnala un dispositivo aperto o un'incoerenza.
- Esaminare le condizioni meccaniche che possono aver generato l'allarme: trascinamento, catene, pettini, corrimano o freno.
- Confrontare parametri e cablaggi con gli schemi dell'impianto prima di sostituire una scheda o un modulo.
Motore e riduttore richiedono attenzione a rumorosita, temperatura, vibrazioni, perdite e condizioni degli accoppiamenti. I dati di targa del motore, il rapporto del riduttore e la configurazione della trasmissione non sono dettagli secondari: definiscono il comportamento previsto dell'intero sistema.
Interruttori e sensori di sicurezza
Gli interruttori di sicurezza e i sensori controllano condizioni che potrebbero creare pericolo o danneggiare l'impianto. Sono presenti, fra gli altri, nelle aree di pettini, corrimano, tensionamento catena, coperture, gradini e azionamento. Il loro scopo non e solo fermare l'impianto: devono rilevare una condizione anomala con la logica e la soglia previste dal costruttore.
Esempi comuni includono dispositivi legati a:
- ingresso di oggetti nei pettini;
- rottura o tensione anomala di catene;
- movimento o velocita del corrimano;
- spostamento laterale del corrimano;
- allentamento o rottura di elementi di trasmissione;
- apertura di pannelli e accessi tecnici;
- sovravelocita o inversione del senso di marcia;
- posizione e risposta del freno.
Un falso intervento ripetuto puo derivare da contatti ossidati, allineamento insufficiente, vibrazioni, cablaggio degradato o reale movimento anomalo della parte monitorata. Escludere o ponticellare un dispositivo per rimettere in servizio l'impianto e una pratica rischiosa e non costituisce una riparazione.
Punti di usura e ispezione piu frequenti
Le priorita dipendono da modello, ambiente e utilizzo, ma alcune zone meritano un'attenzione sistematica. Polvere, umidita, residui e piccoli oggetti possono accelerare l'usura o compromettere il funzionamento di parti apparentemente integre.
| Area | Usura o anomalia comune | Verifica utile |
|---|---|---|
| Gradini e ruote | Rumore, gioco, rotolamento irregolare | Stato ruote, assi, fissaggi e guide |
| Catena gradini | Allungamento, lubrificazione insufficiente, usura | Tensione e condizioni secondo manuale |
| Pettini | Denti rotti, disallineamento, detriti | Integrita e corretto accoppiamento ai gradini |
| Corrimano | Slittamento, bordi usurati, deriva | Tensione, centraggio, rulli e superfici motrici |
| Trasmissione | Vibrazioni, gioco, rumorosita | Catene, pignoni, cinghie, giunti e fissaggi |
| Freno | Usura, regolazione fuori parametro, segnale incoerente | Componenti meccanici ed elettrici previsti |
| Quadro | Morsetti allentati, accumulo di polvere, guasti intermittenti | Connessioni, ventilazione e diagnostica |
| Sensori | Falsi arresti o mancata rilevazione | Allineamento, attuatori, contatti e cablaggi |
La frequenza effettiva delle attivita deve seguire il piano di manutenzione, la documentazione del costruttore, le condizioni d'uso e gli obblighi applicabili al sito. Una checklist generica e utile per orientare l'ispezione, ma non sostituisce il programma specifico dell'impianto.
Approvvigionamento di ricambi per scale mobili
L'acquisto di ricambi per escalator equipment deve partire dall'identificazione tecnica, non dalla sola fotografia della parte. Questo vale in particolare per schede elettroniche, dispositivi di frenatura, sensori, catene e gruppi meccanici con tolleranze definite.
Informazioni da raccogliere prima della richiesta
Per ridurre errori di compatibilita, preparare:
- marca, modello e matricola dell'impianto;
- codice completo del pezzo esistente, inclusi suffissi e revisione;
- fotografie leggibili di etichetta, connettori e punti di montaggio;
- dati elettrici riportati sulla parte o nella documentazione;
- schema di cablaggio o posizione del componente, quando rilevante;
- descrizione del guasto e risultati delle verifiche svolte;
- quantita richiesta e condizione desiderata del ricambio, se prevista.
Le schede di controllo sono un caso in cui codice e revisione contano molto. Un [controller per freno ausiliario di scala mobile](/products/escalator-auxiliary-brake-controller-lift-parts-elevator-accessories/) deve essere confrontato con il componente installato e con il circuito a cui e destinato. Connettori compatibili dal punto di vista fisico non dimostrano automaticamente compatibilita funzionale.
Kelevator fornisce ricambi multi-marca per ascensori e scale mobili a importatori B2B, distributori, imprese di manutenzione, aziende di modernizzazione e acquirenti OEM. In una richiesta tecnica, fornire dati identificativi completi consente di valutare con maggiore precisione l'abbinamento necessario.
Errori da evitare nell'acquisto
- Ordinare in base al nome commerciale senza controllare il codice ricambio.
- Ignorare versione, revisione o variante di cablaggio.
- Sostituire un dispositivo di sicurezza senza individuare la causa del suo intervento.
- Usare valori elettrici “simili” come criterio di equivalenza completa.
- Trascurare la regolazione e il collaudo richiesti dopo la sostituzione.
- Mescolare componenti di configurazioni diverse senza verifica documentale.
FAQ
Quali sono le apparecchiature essenziali di una scala mobile?
Le parti essenziali comprendono gradini, catena gradini, guide, pettini, corrimano e relativo azionamento, motore, riduttore, freno principale, eventuale freno ausiliario, controller, sensori e interruttori di sicurezza. Ogni sistema contribuisce al movimento controllato o alla protezione dell'impianto.
Come riconoscere un ricambio compatibile?
Verificare anzitutto codice completo, revisione, dati elettrici, dimensioni, connettori, posizione di montaggio e documentazione del modello installato. Una compatibilita visiva o dimensionale da sola non basta, soprattutto per elettronica e dispositivi di frenatura.
Il rumore della scala mobile indica sempre un problema ai gradini?
No. Il rumore puo provenire da ruote, guide, catene, trasmissione, corrimano, motore o riduttore. Occorre individuare quando e dove si manifesta, quindi eseguire verifiche mirate secondo le procedure tecniche.
Un sensore che provoca arresti puo essere escluso temporaneamente?
Non dovrebbe essere escluso per mantenere l'impianto in esercizio. Un arresto puo segnalare un guasto del sensore, del cablaggio o della condizione meccanica che il sensore sta rilevando. La causa va diagnosticata e corretta da personale qualificato.
Per gestire correttamente manutenzione e ricambi, creare una distinta tecnica dell'impianto con codici, revisioni e cronologia delle sostituzioni. In caso di acquisto, confrontare questi dati con il componente richiesto prima di confermare la compatibilita.
