Ricambi per montacarichi: porte, serrature e comandi

I ricambi per montacarichi devono essere scelti in base al ciclo di lavoro reale, non solo alla forma o alle dimensioni apparenti del componente. Porte di piano, serrature, contatti, rulli, guide e finecorsa sono sottoposti a urti, vibrazioni, polvere e manovre frequenti durante le operazioni di carico e scarico.

Per individuare un ricambio compatibile occorre verificare il tipo di porta, il lato di apertura, le quote di fissaggio, il sistema di bloccaggio, i collegamenti elettrici e i codici presenti sul pezzo. Nelle ricerche internazionali questi componenti sono spesso indicati come freight elevator parts; per il mercato italiano, però, è più utile ragionare per funzione, configurazione della porta e impianto di destinazione.

Come l'uso gravoso del montacarichi cambia la scelta dei ricambi

Un montacarichi lavora in condizioni diverse rispetto a un ascensore passeggeri. Il transito di pallet, transpallet, carrelli e merci ingombranti aumenta la probabilità di contatti accidentali con ante, soglie e dispositivi di chiusura. Anche senza un urto evidente, il peso e la frequenza delle movimentazioni possono accelerare giochi meccanici, disallineamenti e usura dei contatti.

La selezione del ricambio dovrebbe quindi partire da queste domande:

• Quante manovre di porta avvengono in una giornata tipica?
• La porta è azionata manualmente, da operatore automatico o da entrambi?
• Il vano di sbarco è esposto a polvere, umidità, lavaggi o sbalzi termici?
• Le merci vengono introdotte con carrelli che possono urtare la soglia?
• Il componente sostituito fa parte di una catena di sicurezza?
• L'impianto è originale oppure ha ricevuto una modernizzazione parziale?

Un ricambio fisicamente simile può non essere adatto se ha un'escursione diversa, un contatto elettrico con logica differente o un sistema di fissaggio non coincidente. Per i componenti di sicurezza, la compatibilità va valutata anche rispetto alla configurazione dell'impianto e alla documentazione tecnica disponibile.

È inoltre utile distinguere tra parti soggette a normale consumo, come rulli e pattini, e componenti che possono indicare un problema a monte. La rottura ripetuta di un gancio, per esempio, non si risolve necessariamente sostituendo il solo gancio: possono essere presenti porta fuori squadra, anta deformata, riscontro disallineato o chiusura forzata.

Pannelli e binari delle porte di un montacarichi

I pannelli di porta proteggono il vano e consentono la movimentazione in sicurezza quando la cabina non è al piano. Nelle applicazioni merci possono essere a battente, scorrevoli orizzontalmente o parte di porte ad azionamento automatico. La scelta del pannello non dipende soltanto dalle dimensioni del vano luce: incidono anche il numero di ante, il senso di apertura, le cerniere o sospensioni, i rinforzi e il sistema di aggancio alla serratura.

Prima di ordinare un pannello o un componente strutturale, rilevare:

• larghezza e altezza effettive dell'anta;
• spessore, pieghe e posizione degli irrigidimenti;
• posizione di maniglie, finestre, feritoie o accessori;
• interasse delle cerniere, delle staffe o degli attacchi di sospensione;
• lato destro o sinistro, osservato secondo un riferimento dichiarato;
• condizioni di soglia, stipiti e riscontri.

I binari e le piste di scorrimento meritano un controllo separato. Un binario piegato o sporco può far lavorare male rulli e carrelli, generando sforzi anomali sul motore della porta o sulla serratura. Non è prudente compensare un binario danneggiato regolando eccessivamente i rulli: la porta potrebbe diventare più rumorosa, dura da manovrare o instabile nel tempo.

Nelle porte scorrevoli, verificare anche la presenza di battute, tamponi, fermi meccanici e dispositivi anti-scarrucolamento. Sono elementi poco vistosi, ma un loro deterioramento può modificare la posizione finale dell'anta e compromettere l'innesto corretto della serratura.

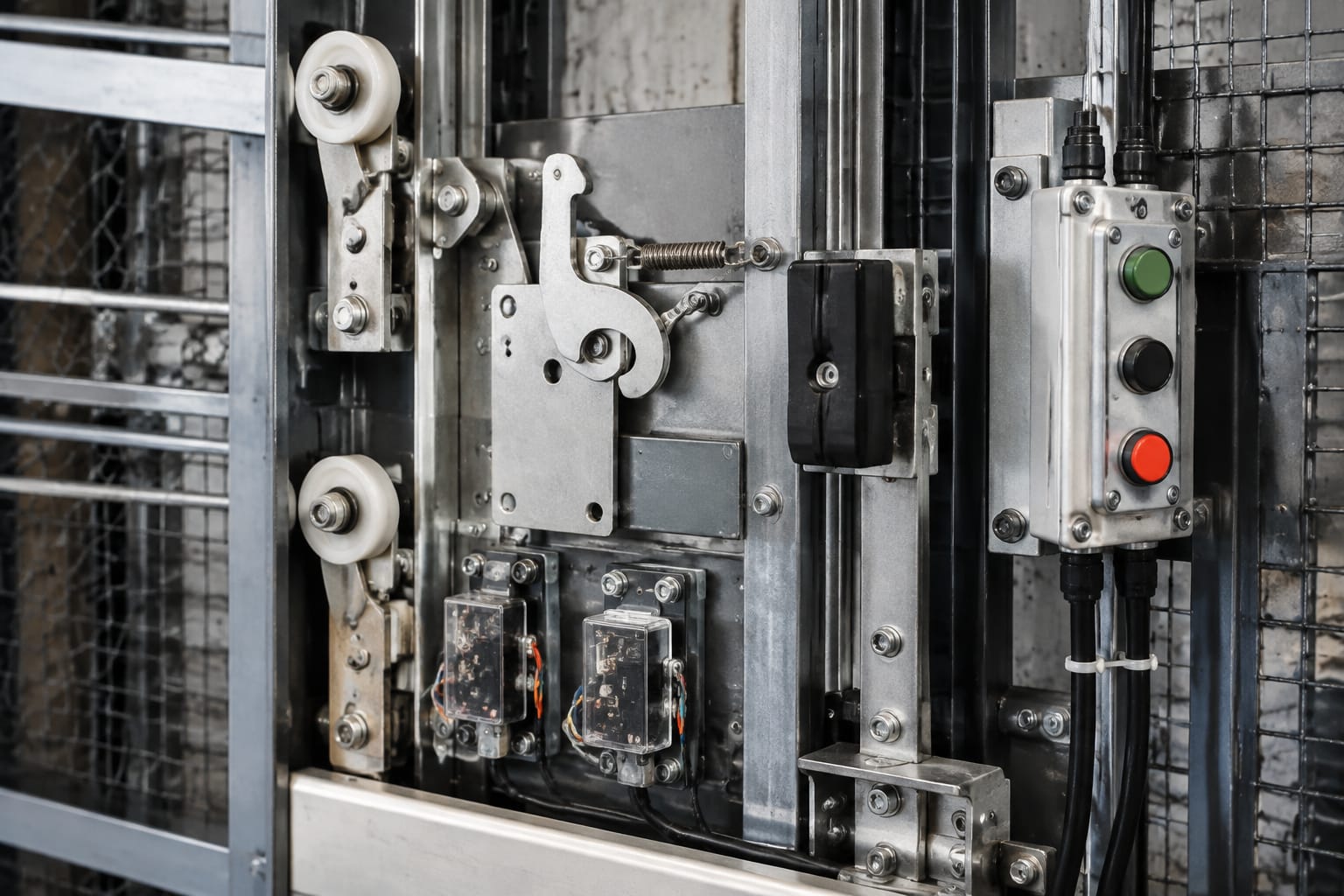

Serrature, ganci e contatti di sicurezza

La serratura di piano impedisce l'apertura della porta quando la cabina non è presente al piano. È un elemento centrale della sicurezza dell'impianto e non va trattato come un semplice accessorio meccanico. Gancio, riscontro, cilindro, leva e contatti elettrici devono lavorare con posizioni e corse corrette.

In una porta a battente, un gancio usurato o un riscontro piegato può impedire il blocco completo. In una porta automatica, anche una lieve variazione della posizione di chiusura può impedire al contatto di raggiungere lo stato previsto. Il risultato può essere un fermo impianto intermittente, spesso più difficile da diagnosticare di un guasto permanente.

Per confrontare una serratura o un gruppo contatto, controllare:

Per un ricambio dedicato alla verifica della chiusura e del blocco, può essere rilevante esaminare una [serratura con contatto per porta di montacarichi](/products/freight-elevator-door-lock-contact-switch-lift-parts-elevator-accessories/), confrontando sempre quote, cablaggio e funzione del componente con quello installato.

Il gancio non va selezionato solo per il profilo visibile. Occorre considerare materiale, punto di rotazione, molla di richiamo, perno, corsa e geometria del riscontro. Per le configurazioni in cui il gancio è il componente da sostituire, una [serratura a gancio per porta di piano](/products/hall-door-lock-hook-lift-accessories-elevator-spare-parts/) può essere un riferimento utile per identificare la famiglia costruttiva, senza sostituire la verifica sul posto.

Quando sostituire il solo contatto e quando il gruppo completo

La sostituzione del solo contatto può essere appropriata quando il corpo meccanico della serratura è integro, l'aggancio è regolare e il ricambio elettrico è espressamente compatibile. Se invece il contatto fallisce perché il gancio non completa la sua corsa, il problema non è elettrico.

Conviene valutare il gruppo completo quando sono presenti usura del gancio, sede ovalizzata, gioco del perno, deformazioni del riscontro, isolamento degradato o difficoltà di regolazione ricorrenti. In ogni caso, dopo l'intervento va verificato il corretto funzionamento dell'interblocco con le procedure applicabili all'impianto.

Rulli, guide e componenti di chiusura

Rulli, pattini, guide inferiori, carrelli, molle e tamponi mantengono l'anta nella traiettoria prevista. Sono ricambi che ricevono spesso poca attenzione finché il movimento non diventa rumoroso o irregolare. In un montacarichi, però, il loro stato influisce direttamente sul corretto allineamento della serratura e sulla qualità della chiusura.

I segnali più comuni di deterioramento sono:

• rumore di sfregamento, colpi o vibrazioni durante la manovra;
• porta che richiede spinte o strattoni;
• anta che scende, oscilla o non raggiunge la battuta;
• rullo con superficie piatta, crepata o con gioco laterale;
• guida inferiore usurata, ostruita da detriti o deformata;
• molla di chiusura snervata, rotta o non correttamente ancorata.

La scelta di un rullo richiede diametro esterno, larghezza della pista, diametro del foro o del perno, tipo di cuscinetto e forma della gola. Due rulli con diametro simile possono comportarsi in modo diverso se la sede della guida, il bordo della pista o la larghezza del mozzo non coincidono.

Per le guide, non basta verificare la lunghezza del pezzo. È necessario controllare se la guida svolge un semplice compito di contenimento laterale oppure se supporta una parte significativa del peso dell'anta. In quest'ultimo caso, il suo stato va valutato insieme a carrelli, staffe e binari superiori.

Le molle e i dispositivi di richiamo devono avere forza, corsa e punti di aggancio coerenti con la porta. Installare una molla più rigida per compensare una porta che scorre male può aumentare l'usura di maniglie, ganci e contatti. Prima occorre eliminare attriti, disallineamenti e ostacoli.

Comandi, pulsanti e finecorsa

I comandi di un montacarichi comprendono pulsantiere di cabina e di piano, selettori, dispositivi di chiamata, segnalazioni, relè, contattori e componenti collegati alla logica di manovra. Nella sostituzione di un pulsante, il colore o la forma non sono criteri sufficienti: servono dati elettrici, meccanici e di installazione.

Per ogni pulsante o comando, verificare:

• diametro o sagoma del foro nel pannello;
• profondità disponibile dietro la placca;
• tensione e corrente nominali dichiarate;
• numero e tipologia di contatti;
• funzione normalmente aperta o normalmente chiusa;
• illuminazione, tensione della lampada o LED e polarità quando applicabile;
• simbolo, scritta e destinazione d'uso;
• metodo di fissaggio e tipo di connettore.

I finecorsa e gli interruttori di posizione richiedono una verifica ancora più rigorosa. La leva, il tastatore o il rullo devono essere azionati nella direzione prevista e con una corsa adeguata. Una sostituzione con un modello dall'attuatore diverso può causare commutazioni premature, tardive oppure instabili.

È buona pratica documentare il cablaggio prima dello smontaggio, identificare i morsetti e confrontare lo schema disponibile. Per circuiti di sicurezza e comandi legati al movimento dell'impianto, l'intervento deve essere gestito da personale qualificato secondo le responsabilità di manutenzione applicabili.

Usura provocata dalle operazioni di carico

La maggior parte dei problemi alle porte di montacarico nasce dalla combinazione tra uso intensivo e manovre di carico poco controllate. Il punto più esposto è spesso la soglia: ruote dure, forche di transpallet, pallet sporgenti e materiale depositato possono danneggiarla o alterare la traiettoria dell'anta.

Gli urti contro le ante possono produrre pieghe localizzate che non impediscono subito la chiusura, ma spostano nel tempo cerniere, binari o riscontri. Anche l'uso della porta come punto di appoggio per la merce può caricare componenti non progettati per sostenere spinte laterali.

Le condizioni ambientali incidono allo stesso modo. Polveri fini e residui di imballaggio possono accumularsi nelle guide; umidità e lavaggi richiedono attenzione a corrosione, ossidazione dei contatti e degrado degli elementi di fissaggio. Il lubrificante non deve essere usato come rimedio universale: un prodotto non adatto può trattenere sporco o contaminare le superfici di contatto.

Per ridurre i guasti ricorrenti, conviene separare le cause in tre gruppi:

1. Danni da impatto: ante, soglie, riscontri, binari e maniglie.
2. Usura da ciclo: rulli, guide, molle, cerniere e contatti.
3. Problemi ambientali: sporco, corrosione, infiltrazioni e cablaggi deteriorati.

Questa distinzione aiuta a decidere se ordinare un componente singolo, pianificare una revisione del gruppo porta o intervenire sulle condizioni operative del vano.

Informazioni necessarie per ordinare il ricambio

Un ordine efficace inizia con un'identificazione completa. Il codice del ricambio è la fonte più utile, ma spesso manca oppure non basta, specialmente su porte modificate o impianti datati. Foto chiare e misure affidabili riducono il rischio di ricevere un componente non installabile.

Preparare questa scheda prima di richiedere o confrontare un ricambio:

• marca, modello e matricola disponibili di porta, serratura o quadro;
• codice, sigle e marchi riportati sul componente;
• foto frontale, laterale e del retro con connettori o morsetti;
• foto del componente installato e del suo contesto;
• misure principali, interassi e diametri;
• lato di montaggio e direzione di movimento;
• numero di poli, morsetti e stato dei contatti;
• descrizione precisa del difetto osservato;
• eventuali modifiche eseguite sull'impianto nel tempo.

Per i cilindri di sblocco, documentare il tipo di comando e la geometria della sede. Un [cilindro triangolare per serratura di porta di piano](/products/hall-door-triangular-lock-cylinder-lift-accessories-elevator-spare-parts/) va confrontato anche per lunghezza, fissaggio e compatibilità con la serratura esistente, non soltanto per la forma dell'azionamento.

Un errore frequente è ordinare in base alla fotografia di un prodotto simile senza verificare le quote. Un altro è confondere il componente che manifesta il sintomo con quello che lo causa. Se una porta non si blocca, documentare insieme serratura, gancio, riscontro, guida e posizione dell'anta permette una valutazione molto più attendibile.

Kelevator fornisce ricambi multi-marca per ascensori a importatori, distributori, manutentori, aziende di modernizzazione e acquirenti OEM. Per richieste B2B, una scheda tecnica completa del componente riduce i passaggi di verifica e rende più chiaro il confronto tra alternative compatibili.

Pianificazione di ispezioni e manutenzione

Una manutenzione efficace non si limita a sostituire i pezzi guasti. Le verifiche periodiche dovrebbero concentrarsi su sicurezza, usura progressiva e condizioni che possono provocare un fermo imprevisto. La frequenza concreta dipende dall'utilizzo del montacarichi, dall'ambiente e dal piano di manutenzione dell'impianto.

Durante l'ispezione delle porte, controllare almeno:

• allineamento delle ante e qualità della chiusura;
• integrità di pannelli, soglie, binari e fissaggi;
• gioco di rulli, cerniere, ganci e perni;
• pulizia di guide e zone di scorrimento;
• stato del riscontro e completo aggancio della serratura;
• integrità di cavi, morsetti e protezioni dei contatti;
• risposta regolare di pulsanti, finecorsa e segnalazioni;
• tracce di urti, corrosione o interventi precedenti non conformi.

Annotare il tipo di difetto e la posizione dell'impianto in cui si presenta aiuta a riconoscere gli schemi ricorrenti. Un problema sempre presente a un solo piano può indicare un difetto locale di porta o serratura; un'anomalia diffusa su più piani può richiedere un controllo più ampio di regolazioni, comandi o pratiche operative.

Prima di scegliere i ricambi per montacarichi, identificare il componente, misurare le quote critiche e verificare la funzione nell'insieme della porta. Con questi dati è possibile confrontare le soluzioni disponibili e pianificare una sostituzione mirata, evitando incompatibilità e ripetizioni del guasto.
