Pulsanti ascensore KONE: guida a scelta e sostituzione

Per scegliere correttamente i pulsanti ascensore KONE non basta confrontare la freccia, il simbolo o il colore della ghiera. Un ricambio apparentemente simile può differire per sede di montaggio, diametro, profondità, tensione dei LED, tipo di connettore o compatibilità con la scheda della pulsantiera. La verifica deve quindi partire dal pannello installato e dal codice del componente, non dalla sola fotografia.

Per un intervento affidabile, rilevare la funzione del pulsante, misurare il componente smontato, documentare cablaggi e connettori e confrontare eventuali codici presenti su pulsante, scheda o display. Questo metodo riduce il rischio di ordinare un ricambio che entra fisicamente nel pannello ma non comunica correttamente con l'impianto.

Pulsanti di cabina KONE e pulsanti di piano: differenze essenziali

I pulsanti di cabina comandano le destinazioni, l'apertura e chiusura porte, l'allarme e, secondo la configurazione dell'impianto, altre funzioni di servizio. Sono collocati nella pulsantiera di cabina, spesso indicata come COP, e possono essere integrati con indicatori di posizione, display e segnalazioni acustiche.

I pulsanti di piano, invece, si trovano sulla pulsantiera esterna, o LOP, e inviano la richiesta di salita o discesa. In un impianto convenzionale si riconoscono normalmente dalle frecce direzionali; nei sistemi con controllo di destinazione possono essere sostituiti o affiancati da tastiere, display o moduli di chiamata.

La distinzione è decisiva perché componenti con aspetto analogo possono avere funzioni elettriche e logiche differenti.

Non è prudente usare un pulsante di cabina al posto di uno di piano soltanto perché ha lo stesso diametro. Anche quando l'elemento meccanico coincide, la serigrafia, la segnalazione luminosa, il cablaggio e il comportamento atteso dal sistema possono non coincidere.

Identificare il pannello e il modello dell'ascensore

La prima informazione utile è il punto esatto in cui è installato il ricambio. Fotografare il pannello nel suo insieme prima dello smontaggio permette di capire se il pulsante appartiene a una pulsantiera di cabina, a una stazione di piano, a un modulo porte, a un pannello di servizio o a un'unità con display.

Annotare quindi:

• posizione: cabina, piano, pannello di ispezione o quadro;
• funzione del comando e simbolo riportato;
• numero del piano e direzione, per le chiamate esterne;
• disposizione dei pulsanti vicini;
• presenza di display, lettore badge, chiave, citofono o indicatore;
• eventuali sigle sul retro del pannello, sulla scheda o sul pulsante;
• modello o riferimenti dell'impianto disponibili nella documentazione tecnica.

Il nome del produttore dell'ascensore è un punto di partenza, ma non determina da solo il ricambio corretto. Nel tempo, uno stesso impianto può essere stato modernizzato, avere pannelli sostituiti oppure utilizzare moduli di generazioni diverse. Per questo, se non è disponibile un codice ricambio certo, è più utile descrivere l'insieme pannello-pulsante-scheda che limitarsi a indicare “pulsante KONE”.

Quando è presente un modulo elettronico, la sua identificazione può essere altrettanto importante di quella del comando. Per confrontare componenti associati a una pulsantiera di cabina, può essere utile esaminare le [schede pulsantiera di cabina per ascensori KONE](/products/cob-car-button-board-kone-elevator-parts/), verificando sempre codici, connettori e configurazione effettiva.

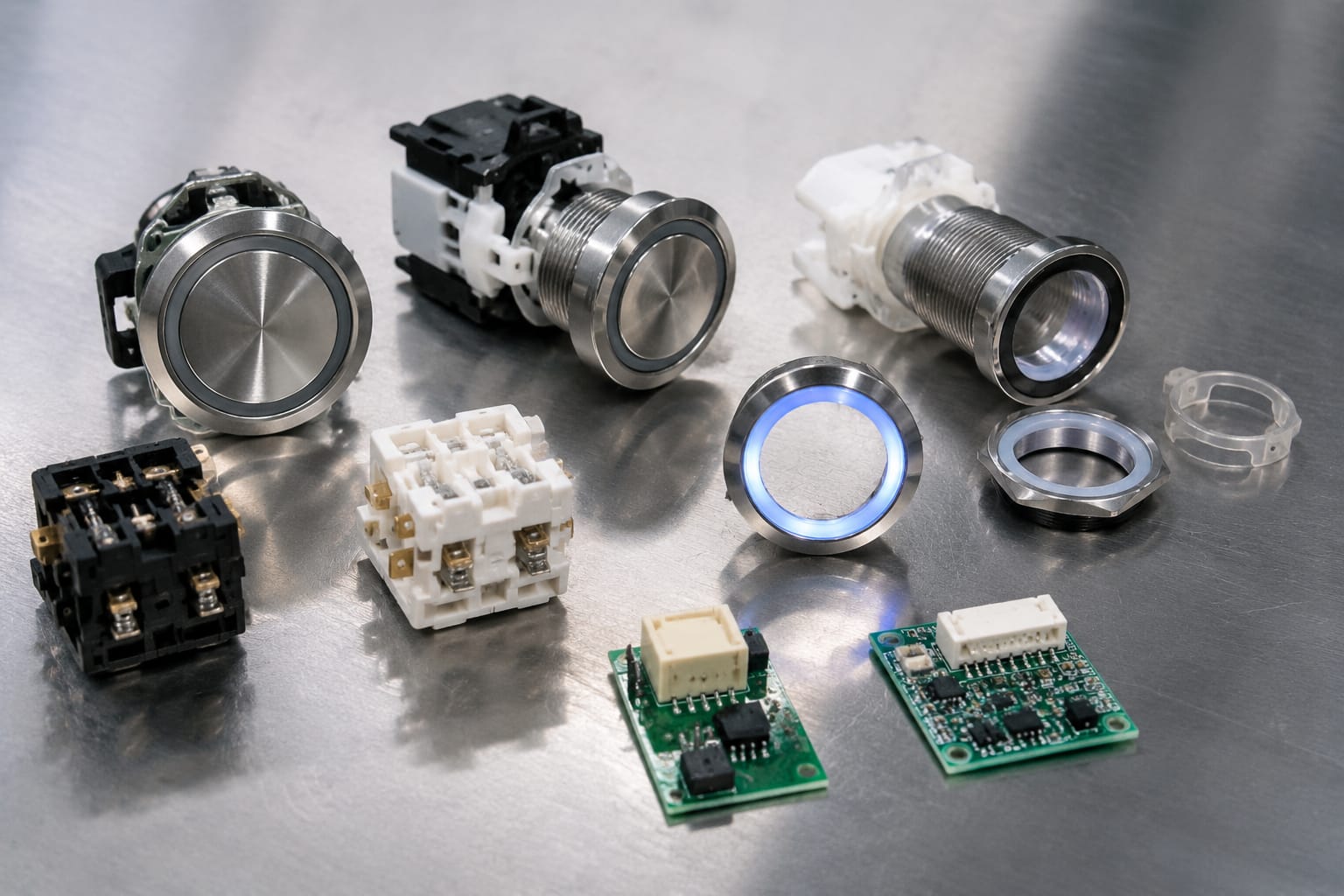

Verificare dimensioni e fissaggio del pulsante

Le misure servono a confermare sia l'inserimento nel foro del pannello sia il corretto aggancio o serraggio sul retro. Non stimarle a vista: pochi millimetri possono impedire il montaggio, lasciare gioco o danneggiare la finitura della pulsantiera.

Prima di ordinare, rilevare con calibro o strumento equivalente:

• diametro o larghezza e altezza della parte visibile;
• dimensione del foro nel pannello;
• profondità complessiva del pulsante;
• spessore del pannello supportato;
• diametro della ghiera o della cornice;
• distanza tra eventuali punti di fissaggio;
• tipo di bloccaggio: clip, ghiera, viti, linguette o supporto modulare.

Nei pannelli con pulsanti rettangolari o moduli affiancati, conta anche l'interasse tra i comandi. Un elemento della misura corretta può risultare incompatibile se le clip sono in posizione differente oppure se la cornice non si allinea con gli altri moduli.

Valutare l'usura del pannello

Un pulsante che fuoriesce, resta incassato o presenta gioco non è necessariamente difettoso internamente. Controllare prima eventuali linguette rotte, guide deformate, ghiere allentate e pannelli danneggiati. Sostituire il solo comando senza correggere il supporto può lasciare il problema invariato.

Se si sostituiscono più pulsanti per uniformità estetica, verificare che i nuovi moduli mantengano altezza, finitura, intensità luminosa e risposta tattile coerenti con quelli che restano installati. Questo aspetto è particolarmente rilevante nella modernizzazione parziale di una cabina.

Controllare tensione e colore dell'illuminazione

L'illuminazione di un pulsante può svolgere funzioni diverse: rendere leggibile il comando, confermare la registrazione della chiamata, indicare la destinazione selezionata o segnalare uno stato di servizio. Non tutti i pulsanti illuminati hanno quindi lo stesso comportamento.

Prima della sostituzione, identificare:

• alimentazione prevista dal pulsante o dalla scheda;
• tecnologia luminosa, se indicata;
• colore a riposo e colore dopo l'attivazione;
• presenza di un solo punto luce o di stati luminosi distinti;
• polarità dei collegamenti, quando applicabile;
• diffusore, simbolo, anello o lente illuminata.

La tensione non va dedotta dal colore dei cavi né dalla dimensione del pulsante. Va confermata attraverso codice, documentazione del componente, etichetta della scheda oppure misurazione eseguita con procedura adeguata e da personale qualificato. Alimentare un LED o un modulo luminoso con valori non compatibili può provocare mancata accensione, segnalazioni errate o danneggiamento del componente.

Anche il colore merita attenzione. Un pulsante di chiamata che normalmente illumina una freccia in un determinato colore può avere una funzione di feedback differente rispetto a un pulsante numerico di cabina. Se serve continuità visiva con un impianto esistente, inviare una foto del comando alimentato, oltre alla foto da spento.

Confrontare codici del pulsante e della scheda di chiamata

Il codice ricambio è normalmente il criterio più affidabile, purché venga rilevato dal componente corretto. In un sistema di chiamata possono coesistere codici diversi: uno sul cappuccio o sul corpo del pulsante, uno sul supporto, uno sulla scheda elettronica e uno sull'etichetta dell'intera pulsantiera. Non sono intercambiabili né necessariamente equivalenti.

Confrontare i codici secondo questa priorità:

1. Codice completo del pulsante o del modulo da sostituire.
2. Codice e revisione della scheda che riceve il comando.
3. Codice del pannello o dell'assieme, se disponibile.
4. Codici dei componenti adiacenti, utili per riconoscere la famiglia del sistema.

La revisione della scheda è importante soprattutto quando si sostituiscono pulsanti con elettronica integrata o moduli collegati a bus. Due schede con nome simile possono differire nei pin, nel firmware previsto, nella disposizione degli ingressi o nella logica dell'illuminazione.

Per i ricambi installati su una stazione di piano, il confronto deve includere anche la scheda di chiamata. Le [schede display e chiamata per ascensori KONE](/products/call-display-board-kone-elevator-parts-lift-accessories/) sono rilevanti quando pulsante, indicatore e logica di piano fanno parte dello stesso assieme. In presenza di display a cristalli liquidi o di un'interfaccia di chiamata integrata, va verificato il codice del modulo completo, non soltanto quello del tasto.

Codice assente o illeggibile

Quando il codice è consumato, assente o non accessibile, raccogliere più elementi di riscontro: misure, fronte e retro del comando, numero dei contatti, forma del connettore, cablaggio, pannello e scheda. Una combinazione di dati coerenti consente un'identificazione più solida di una foto isolata.

Evitare di interpretare una sigla abbreviata come codice ricambio definitivo. Potrebbe identificare il produttore del microinterruttore, una data di produzione o un componente interno, anziché l'intero modulo.

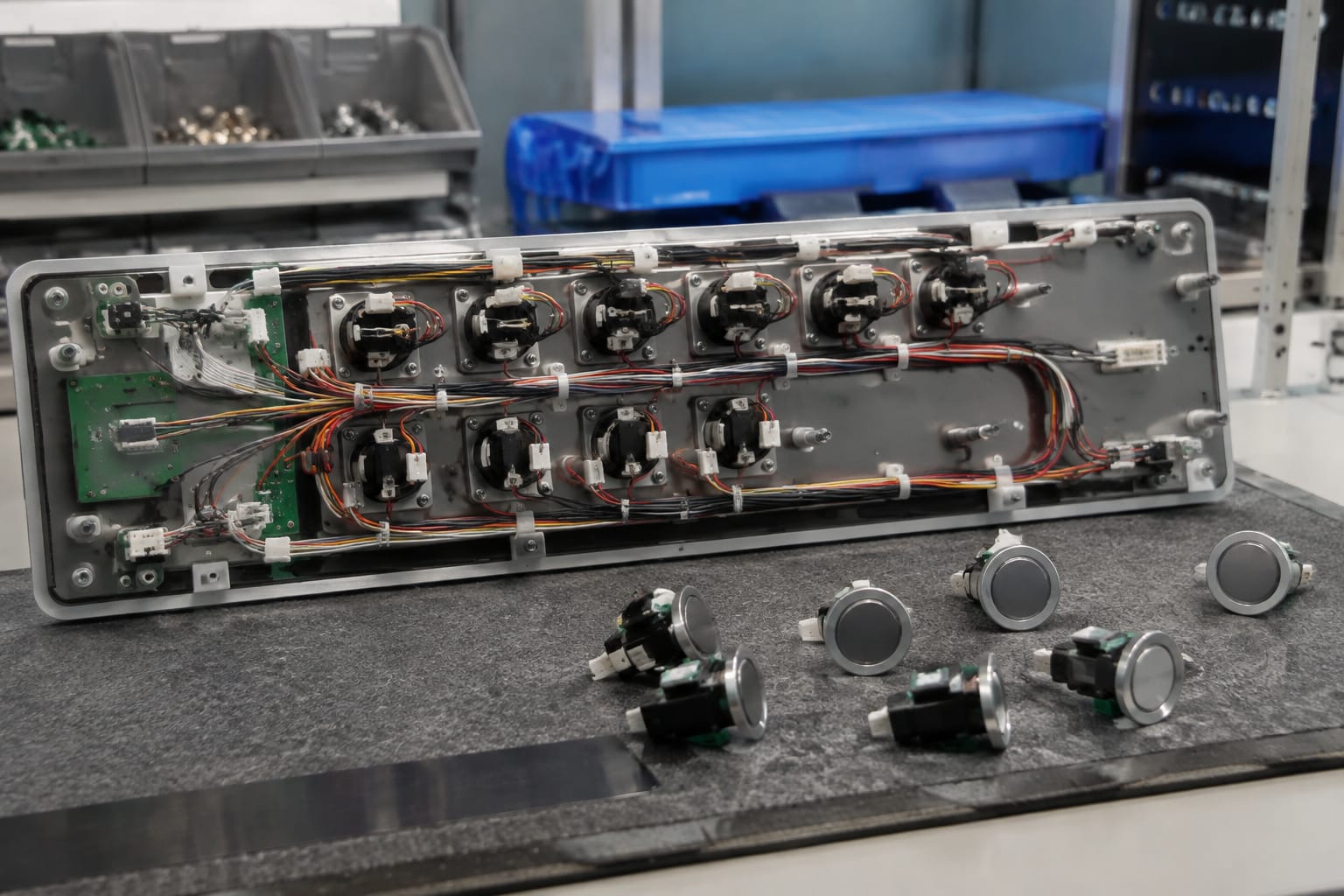

Ispezionare connettori e cablaggio

Un pulsante nuovo può essere meccanicamente identico al precedente ma avere un'interfaccia elettrica differente. Prima dello smontaggio, documentare il lato posteriore con fotografie nitide e segnare posizione e orientamento di ogni connettore. Se possibile, usare marcature temporanee sui cablaggi senza coprire numerazioni o etichette originali.

Verificare:

• numero di pin e disposizione del connettore;
• chiave meccanica o verso di innesto;
• connettore diretto, terminali singoli, flat cable o collegamento a scheda;
• eventuale passaggio del segnale da un pulsante al successivo;
• stato di cavi, crimpatrici, contatti e guaine;
• presenza di ossidazione, pin piegati o fermo connettore danneggiato.

Non forzare un connettore che non si innesta con facilità. Il verso errato o un attacco non compatibile può danneggiare pin e scheda. Se il connettore del ricambio non coincide con quello esistente, non presumere che sia sufficiente modificare il cablaggio: occorre verificare lo schema elettrico, la funzione dei pin e la compatibilità della scheda.

Nei pannelli in cui il display e le chiamate sono gestiti insieme, può essere necessario considerare l'intero modulo. Le [schede LCD di display e chiamata per ascensori KONE](/products/lcd-display-call-board-kone-elevator-parts-lift-accessories/) offrono un riferimento utile per riconoscere questa categoria di componenti, mentre la corrispondenza effettiva va sempre verificata tramite dati tecnici dell'impianto.

Testare il funzionamento dopo la sostituzione

Il test deve verificare sia l'azionamento meccanico sia la risposta del sistema. Eseguire l'intervento e le prove secondo le procedure di sicurezza applicabili e con personale abilitato a operare sull'impianto.

Dopo il montaggio, controllare innanzitutto che il pulsante sia stabile, allineato e libero di muoversi senza attriti. Verificare poi che la cornice non comprima il comando e che il pannello possa essere rimontato senza schiacciare cablaggi o connettori.

Le prove funzionali dovrebbero includere:

• accensione o retroilluminazione prevista;
• risposta alla pressione singola;
• conferma luminosa della chiamata o selezione;
• cancellazione della segnalazione dopo il servizio previsto;
• corretto comando di piano, porta o funzione assegnata;
• assenza di attivazioni involontarie di comandi vicini;
• funzionamento del display e degli altri tasti del pannello, se coinvolti;
• verifica dell'assenza di anomalie dopo più cicli di utilizzo.

Per un pulsante di piano, testare la direzione corretta e la registrazione della chiamata. Per un pulsante di cabina, confermare che la destinazione selezionata corrisponda al comando premuto. Se il pulsante si illumina ma la chiamata non viene riconosciuta, il problema può risiedere nel cablaggio, nella scheda, nell'indirizzamento o nella configurazione, non nel solo tasto.

Non bypassare dispositivi di sicurezza e non usare ponti temporanei come soluzione di esercizio. Una diagnosi corretta richiede di separare il guasto del comando da quello del circuito o del controllo associato.

Informazioni da inviare a un fornitore di ricambi

Una richiesta completa accelera il confronto tecnico e riduce gli scambi successivi. Kelevator fornisce ricambi per ascensori multi-marca a importatori, distributori, manutentori, aziende di modernizzazione e acquirenti OEM B2B; per identificare un pulsante o una scheda è utile inviare dati verificabili, non una descrizione generica.

Preparare:

• foto frontale del pannello e foto del pulsante da vicino;
• foto del retro del pulsante, inclusi connettori e cavi;
• foto nitida di ogni codice, etichetta e revisione;
• funzione del comando: piano, apertura porte, chiusura porte, allarme, salita o discesa;
• posizione precisa: cabina, piano e, per la chiamata esterna, livello servito;
• misure del pulsante, del foro e della profondità;
• colore e comportamento dell'illuminazione;
• numero di pezzi richiesti;
• indicazione se serve il solo pulsante, il supporto, la scheda o l'assieme completo;
• dettaglio del difetto osservato, ad esempio nessuna risposta, luce assente, pressione intermittente o danno meccanico.

Indicare anche se il ricambio deve integrarsi con pulsanti esistenti non sostituiti. Questo consente di valutare non solo la compatibilità elettrica, ma anche l'allineamento fisico ed estetico del pannello.

Domande frequenti sui pulsanti KONE

Posso scegliere il ricambio soltanto dalla foto del lato frontale?

No. La foto frontale aiuta a identificare forma, simbolo e finitura, ma non conferma foro di montaggio, profondità, attacchi, codice, tensione o cablaggio. Servono almeno immagini del retro e misure principali.

Un pulsante identico per dimensione è sicuramente compatibile?

No. Può avere un differente sistema di fissaggio, connettore, logica luminosa o funzione elettrica. La compatibilità va verificata su più dati, soprattutto quando il pulsante è collegato a una scheda elettronica.

Devo sostituire la scheda se il pulsante non funziona?

Non necessariamente. Prima vanno controllati pulsante, connettore, cablaggio e alimentazione prevista. Se il comando è integro ma il segnale non viene elaborato, la scheda o la configurazione possono richiedere ulteriori verifiche.

È possibile sostituire un solo pulsante in un pannello datato?

Spesso sì, ma dipende dalla disponibilità di un componente compatibile e dalle condizioni del pannello. Occorre verificare che il nuovo elemento si monti correttamente, mantenga la funzione richiesta e non crei differenze problematiche di illuminazione o finitura.

La scelta corretta di un pulsante ascensore KONE nasce dal confronto tra funzione, pannello, misure, illuminazione, connettore e codice della scheda. Prima dell'ordine, raccogliere queste informazioni in un'unica richiesta tecnica permette di valutare il ricambio con dati concreti e di intervenire con maggiore precisione.
