Una porta ascensore KONE non si identifica correttamente dal solo marchio dell'impianto. Per sostituire una serratura, un coltello, un motore o una scheda servono almeno il modello dell'operatore di porta, il lato di apertura, le quote meccaniche, i codici presenti sul componente e i dati elettrici. Due parti apparentemente simili possono avere connettori, logiche di comando o fissaggi incompatibili.
Per manutenzione e ammodernamento, l'approccio piu affidabile e partire dal difetto osservato, verificare il gruppo porta completo e acquistare solo dopo aver confrontato codice, revisione e configurazione. Questo riduce fermi impianto, resi e regolazioni improprie su dispositivi di sicurezza.
Come funziona il sistema porta KONE
Il sistema porta comprende i componenti che comandano l'apertura e la chiusura della porta di cabina e quelli che permettono lo sblocco controllato delle porte di piano. Quando la cabina arriva nella zona di livellamento, il coltello della porta cabina aziona il dispositivo di piano; contemporaneamente, l'operatore porta gestisce movimento, velocita, rallentamento e inversione in presenza di ostacoli, secondo la configurazione dell'impianto.
In termini pratici, il gruppo si puo dividere in quattro aree:
- Operatore di cabina: motore, trasmissione, cinghie o funi, pulegge, carrelli, pattini e meccanismi di trascinamento.
- Porte di piano: serratura, contatti di sicurezza, rulli, leve, molle e riscontri.
- Comando elettrico: controller o scheda dell'operatore, cablaggi, alimentazione, sensori e collegamenti al quadro.
- Dispositivi di protezione: bordo sensibile, barriera fotoelettrica o altri sensori antiurto, quando presenti.
Il ciclo corretto non dipende da un solo pezzo. Una chiusura incompleta puo essere causata da attrito meccanico, regolazione dei pannelli, usura dei rulli, alimentazione instabile, sensore mal posizionato o guasto del comando. Cambiare una scheda senza escludere prima le cause meccaniche spesso non risolve il problema.
Serrature e contatti di sicurezza
La serratura di piano mantiene chiusa la porta quando la cabina non e presente al piano e consente l'apertura soltanto nelle condizioni previste dal sistema. Il contatto di sicurezza associato segnala che il dispositivo e effettivamente in posizione di blocco. Poiche fa parte della catena di sicurezza, non va considerato un normale interruttore sostituibile per somiglianza visiva.
Cosa confrontare prima di sostituire una serratura
Per individuare una serratura compatibile con una porta ascensore KONE, verificare:
- codice inciso o riportato sull'etichetta del dispositivo;
- produttore effettivo della serratura, che puo non coincidere con il marchio dell'ascensore;
- configurazione destra o sinistra;
- posizione e interasse dei punti di fissaggio;
- tipo, numero e disposizione dei contatti;
- connettore, lunghezza del cablaggio e percorso dei fili;
- forma della leva, del rullo o dell'elemento di azionamento;
- compatibilita con porta telescopica, centrale o con altra configurazione specifica.
Anche la posizione del riscontro e del rullo merita controllo. Un componente corretto montato con gioco, altezza o profondita non regolati puo provocare rumorosita, mancato aggancio o apertura difficoltosa.
Per confrontare dispositivi come rulli, contatti, serrature e staffe, puo essere utile consultare i ricambi per serratura e accessori porta KONE confrontando sempre la scheda del prodotto con il pezzo rimosso.
Errori da evitare sui dispositivi di sicurezza
Non bypassare un contatto di serratura per mantenere l'impianto in servizio. Un ponticello temporaneo puo mascherare un difetto di allineamento o di cablaggio e impedisce alla catena di sicurezza di rilevare una condizione pericolosa.
Evitare anche di pulire o lubrificare indiscriminatamente le superfici dei contatti. Il prodotto usato deve essere appropriato al componente; residui, ossidazione o una pressione di contatto insufficiente richiedono una diagnosi, non soltanto un intervento cosmetico.
Coltelli porta e leveraggi meccanici
Il coltello, detto anche pattino o dispositivo di trascinamento a seconda della configurazione, e montato sulla porta cabina. Nella zona di piano ingaggia il meccanismo della porta di piano per consentirne l'apertura e la chiusura insieme alla porta cabina. Le geometrie variano: il ricambio deve quindi corrispondere sia al gruppo porta cabina sia al dispositivo di sblocco della porta di piano.
Un coltello usurato o mal regolato puo causare colpi, sfregamenti, aggancio irregolare e porte che non completano la corsa. Tuttavia, non sempre il difetto nasce dal coltello: una porta di piano fuori asse, una leva piegata, rulli consumati o una molla indebolita possono produrre gli stessi sintomi.
Verifiche meccaniche essenziali
Prima di ordinare un componente meccanico, rilevare e annotare:
- Larghezza, spessore, altezza e forma dell'elemento di azionamento.
- Interassi dei fori e tipo di fissaggio.
- Distanza dal bordo della porta e quota rispetto al meccanismo di piano.
- Presenza di rulli, molle, boccole o leve da sostituire insieme.
- Segni di usura sui pannelli, sulle guide e nei punti di presa.
- Verso e cinematismo dell'apertura.
Una foto frontale e una laterale, accompagnate da foto dell'etichetta dell'operatore, sono piu utili di una sola immagine panoramica della porta. Per il confronto del dispositivo di trascinamento, sono rilevanti anche le foto del meccanismo di sblocco di piano.
La categoria dei coltelli porta e dispositivi serratura per ascensori KONE puo aiutare a orientarsi tra forme e configurazioni, ma la conferma deve basarsi sulle misure e sul codice effettivo.

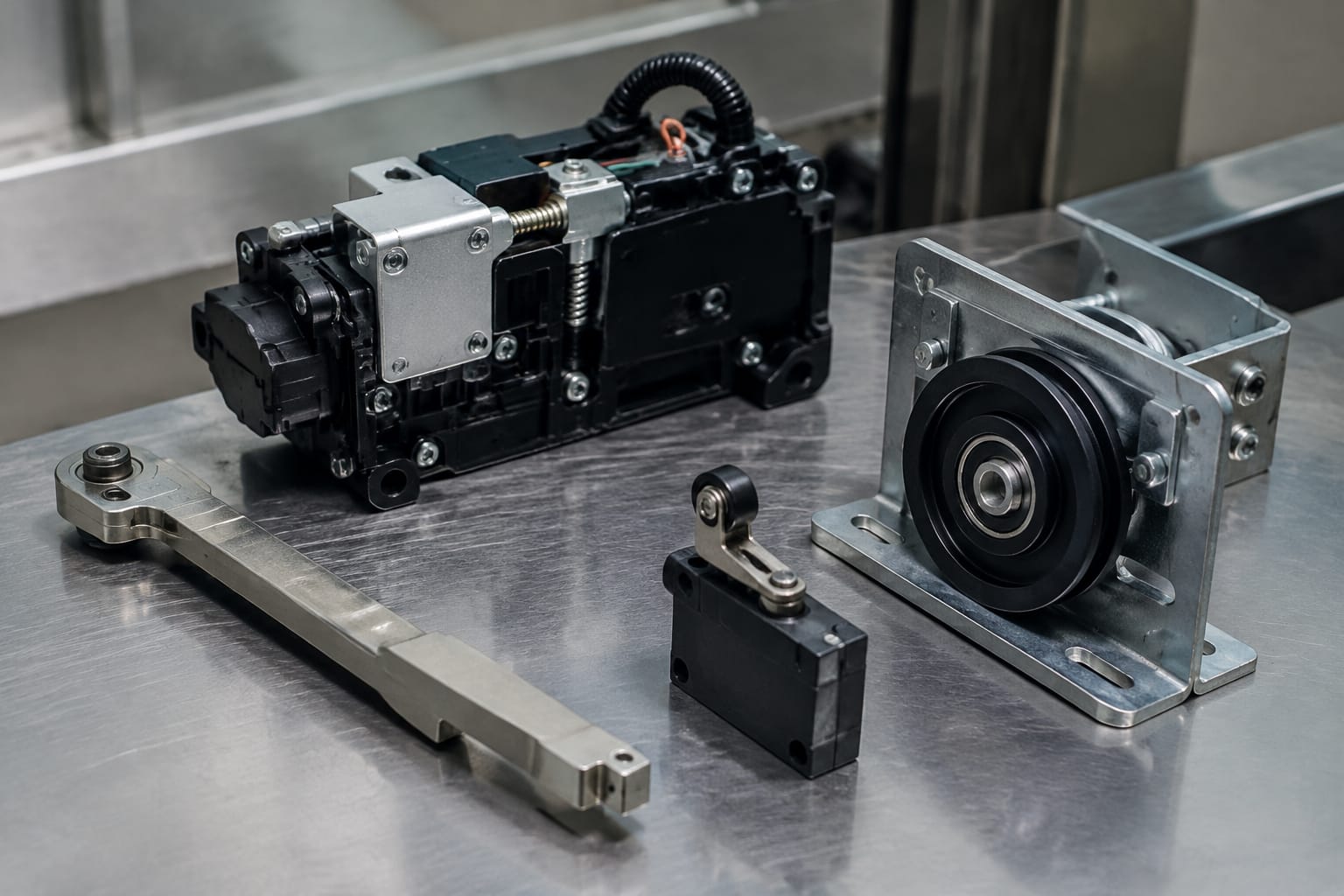

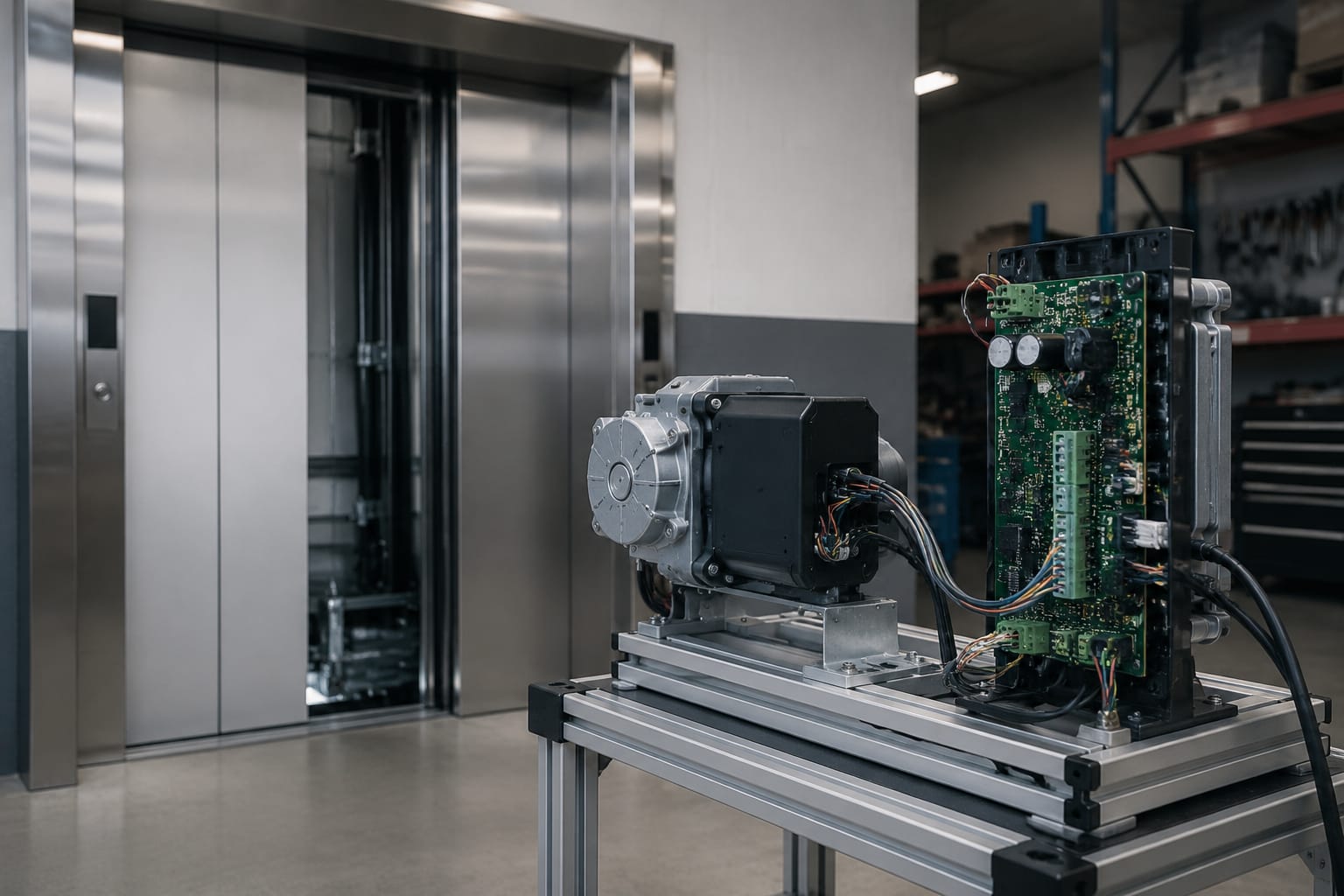

Motori e controller della porta
Il motore porta fornisce il movimento all'operatore; il controller lo governa tramite parametri, segnali di ingresso, sensori e protezioni. Motore e scheda non sono automaticamente intercambiabili tra operatori dello stesso marchio o tra impianti di generazioni diverse.
Un motore puo essere in corrente continua, asincrono o di altra tipologia prevista dall'operatore. Il controller puo gestire limiti di corsa, encoder, protezione contro l'ostacolo, tempi di manovra e comunicazione con il quadro. La sostituzione di uno dei due richiede di verificare il rapporto con il resto del gruppo.
| Componente | Sintomi possibili | Verifiche prima della sostituzione |
|---|---|---|
| Motore porta | Porta ferma, movimento debole, rumore anomalo, arresti casuali | Alimentazione, connettori, cablaggio, trasmissione, dati di targa |
| Controller porta | Nessun comando, cicli incoerenti, errori ricorrenti, mancata inversione | Alimentazioni, ingressi, uscite, eventuali codici guasto, revisione scheda |
| Encoder o sensore | Posizionamento errato, apertura o chiusura incompleta, riaperture | Fissaggio, cablaggio, pulizia, segnale e compatibilita con il controller |
| Trasmissione meccanica | Strappi, slittamento, corsa lenta, rumore | Cinghia o funi, pulegge, tensionamento, carrelli e guide |
Quando il motore non e la causa
Un motore che sembra poco potente puo essere sottoposto a un carico meccanico eccessivo. Prima di attribuire il guasto al motore, controllare scorrimento dei pannelli, pulizia delle guide, allineamento, condizioni di cinghie o funi e presenza di ostacoli.
Analogamente, un controller non deve essere dichiarato guasto solo perche la porta non parte. Un consenso di sicurezza assente, un fusibile, un connettore allentato, una barriera fotoelettrica in allarme o un finecorsa non rilevato possono impedire il ciclo di manovra.
Per motori, schede e gruppi di comando, la selezione deve partire dal codice completo. I motori e controller per porte ascensore KONE sono componenti da confrontare in base a modello, dati elettrici, attacchi e revisione, non solo in base all'aspetto esterno.
Identificare il modello dell'operatore porta
L'etichetta dell'operatore e il riferimento principale. Cercarla sul telaio superiore della porta cabina, sulla protezione del gruppo motore, sul controller o sul cablaggio. Se manca o non e leggibile, la combinazione di fotografie, misure e dati dell'impianto puo restringere la ricerca, ma non sostituisce il codice del ricambio.
Raccogliere queste informazioni prima di chiedere un confronto tecnico o inviare un ordine:
- marca e modello dell'operatore, se indicati;
- codice articolo completo, inclusi suffissi e indice di revisione;
- numero o identificativo del componente da sostituire;
- foto nitida dell'etichetta;
- foto di connettori, fissaggi e lato di montaggio;
- tipo di apertura della porta;
- tensione, corrente, potenza e altre indicazioni di targa per motori e alimentatori;
- descrizione precisa del difetto e delle condizioni in cui compare.
Non dedurre il modello dalla pulsantiera, dalla cabina o dall'anno presunto dell'edificio. Gli operatori possono essere stati sostituiti durante una modernizzazione e un impianto puo contenere componenti di produttori diversi.
Abbinare dati di targa, connettori e revisioni
La compatibilita di una parte di ricambio per porta ascensore dipende da elementi meccanici, elettrici e logici. Il codice esatto e normalmente il criterio migliore, ma quando non e disponibile occorre confrontare piu dati contemporaneamente.
| Area di verifica | Cosa confrontare | Rischio se non coincide |
|---|---|---|
| Meccanica | Dimensioni, fori, lato, attacchi, corsa e geometria | Impossibilita di montaggio o manovra irregolare |
| Elettrica | Tensione, corrente, potenza, polarita e numero poli | Danneggiamento o funzionamento assente |
| Cablaggio | Tipo di connettore, chiave meccanica, pinout e lunghezza | Collegamento errato o segnale non disponibile |
| Controllo | Encoder, finecorsa, ingressi sensori e protocollo | Errori di comando, corsa non corretta o blocco |
| Revisione | Suffissi di modello, versione hardware o firmware | Funzioni differenti nonostante l'aspetto simile |
Due connettori con lo stesso numero di poli non sono necessariamente equivalenti. Possono avere chiavi differenti oppure una disposizione dei segnali diversa. Non forzare mai un connettore e non modificare il cablaggio senza uno schema verificato.
Anche la revisione conta. Un ricambio aggiornato puo richiedere cablaggio, parametrizzazione o accessori specifici. Al contrario, una revisione precedente puo non gestire correttamente sensori o configurazioni dell'operatore piu recente. In assenza di documentazione, la scelta prudente e far verificare il codice e le fotografie da personale tecnico competente.
Diagnosticare prima di sostituire un componente
La diagnosi deve separare il difetto meccanico da quello elettrico. Sostituire componenti per tentativi aumenta il costo e puo rendere piu difficile individuare la causa iniziale.
Sequenza pratica di controllo
- Mettere l'impianto in sicurezza secondo le procedure applicabili e operare solo con personale abilitato.
- Osservare il sintomo: la porta non apre, non chiude, urta, riapre, resta lenta o genera rumore?
- Verificare visivamente guide, pannelli, carrelli, rulli, cinghie, funi, coltelli e leveraggi.
- Controllare che non vi siano corpi estranei, fissaggi allentati, cavi pizzicati o connettori disinseriti.
- Esaminare i segnali di diagnostica disponibili su quadro e controller, seguendo la documentazione del modello.
- Misurare alimentazione e continuita solo con strumenti e procedure adeguati.
- Verificare serrature e contatti senza escludere o bypassare la catena di sicurezza.
- Sostituire il componente soltanto quando il difetto e coerente con le verifiche svolte.
Un esempio frequente e la porta che chiude e poi riapre. Le cause possono includere una barriera fotoelettrica ostruita, pannelli che scorrono con attrito, un bordo sensibile attivo, un sensore non correttamente rilevato oppure parametri del controller. Il motore puo essere integro.
Un altro caso e la porta di piano che non si apre con la cabina presente. Oltre al coltello, controllare l'allineamento cabina-piano, il gioco del meccanismo, l'usura del rullo e il corretto posizionamento del dispositivo di sblocco. Una serratura non va smontata o regolata senza comprendere il suo ruolo nella sicurezza.
Mettere in servizio e collaudare la porta riparata
Dopo la sostituzione, il lavoro non termina con il fissaggio del ricambio. La porta deve essere regolata e provata nel suo ciclo completo. Le verifiche devono essere eseguite da tecnici competenti e secondo le istruzioni del costruttore, la configurazione dell'impianto e le prescrizioni applicabili.
Controllare almeno:
- corretto serraggio e posizionamento del componente;
- libertà di movimento di pannelli, carrelli e leveraggi;
- assenza di sfregamenti, urti e rumori anomali;
- apertura e chiusura complete ai piani interessati;
- aggancio e sgancio regolari del coltello con le porte di piano;
- corretto intervento dei contatti di serratura;
- risposta dei dispositivi di protezione della porta;
- comportamento dopo piu cicli consecutivi;
- eventuale parametrizzazione richiesta dal controller sostituito.
Non aumentare forza, velocita o tempi di chiusura per compensare un problema meccanico. I parametri vanno impostati solo secondo la documentazione pertinente e dopo avere eliminato attriti e disallineamenti. Una porta apparentemente funzionante ma con contatti non regolati o protezioni inefficaci non e una riparazione conclusa.
Domande frequenti sulle porte ascensore KONE
Posso usare un ricambio compatibile al posto del componente originale?
Puo essere possibile soltanto quando compatibilita meccanica, elettrica e funzionale sono confermate per lo specifico operatore e la specifica porta. Per serrature, contatti, motori e controller, non basarsi sulla sola somiglianza. Il componente deve mantenere il funzionamento previsto dall'impianto e i requisiti di sicurezza applicabili.
Come riconosco se il guasto e nella serratura o nell'operatore?
Se il difetto interessa una sola porta di piano, verificare prima serratura, rullo, leveraggi e allineamento di quel piano. Se il problema compare su tutte le fermate o riguarda il movimento della porta cabina, controllare operatore, comando, alimentazione e sensori. Sono indicazioni diagnostiche generali: la verifica tecnica resta necessaria.
La scheda di comando nuova funziona senza configurazione?
Dipende dal modello e dalla revisione. Alcuni controller possono richiedere regolazioni, apprendimento corsa, parametrizzazione o verifiche di cablaggio. Prima dell'acquisto, confermare se il componente e previsto come sostituzione diretta per il proprio gruppo porta.
Quali dati inviare per identificare un motore porta?
Inviare foto della targa e del motore completo, codice, tensione, corrente o potenza indicata, connettori, attacchi meccanici, lato di montaggio e foto dell'operatore. Aggiungere il sintomo osservato aiuta a verificare che il motore sia davvero il componente da sostituire.
Per una richiesta di ricambio, preparare il codice completo, le foto del componente e dell'operatore, i dati di targa e le misure indispensabili. Kelevator fornisce ricambi multi-marca per importatori, distributori, manutentori e acquirenti OEM B2B; una richiesta tecnica completa consente di confrontare il componente proposto con la configurazione effettiva della porta.
