KONE Parts View: guida pratica per trovare ricambi compatibili

Per trovare un ricambio tramite KONE Parts View non basta riconoscere la forma di una scheda o confrontare una fotografia. Il metodo affidabile consiste nel collegare tre elementi: modello e funzione dell'impianto, codice completo del componente installato e dettagli fisici che influenzano la compatibilità, come revisione, connettori e configurazione.

Questa procedura riduce il rischio di ordinare un componente apparentemente identico ma non adatto alla manovra, al quadro o alla comunicazione dell'ascensore. È utile sia per chi sostituisce un singolo pezzo sia per uffici acquisti che devono qualificare un'alternativa prima di un ordine B2B.

Cosa intendono gli acquirenti con KONE Parts View

Con l'espressione KONE Parts View, gli acquirenti possono riferirsi a una ricerca visiva o documentale di ricambi associati a impianti KONE. Nella pratica, la richiesta spesso nasce da una foto ricevuta dal tecnico, da un codice parziale letto su una scheda oppure dalla necessità di trovare un equivalente per un componente non più disponibile attraverso il normale canale di fornitura.

Il punto critico è distinguere tra identificazione e compatibilità:

• Identificazione: stabilire con precisione quale componente è installato.
• Compatibilità fisica: verificare dimensioni, fissaggi, tensione e tipo di connettore.
• Compatibilità funzionale: accertare che il ricambio svolga la stessa funzione nel medesimo sistema.
• Compatibilità di configurazione: verificare eventuali parametri, firmware, indirizzi o impostazioni richieste.
• Compatibilità commerciale: controllare stato del ricambio, condizioni di fornitura e documentazione disponibile.

Una scheda di chiamata, ad esempio, può avere una faccia frontale molto simile a un'altra, ma differire per protocollo di comunicazione, revisione hardware o cablaggio. Per questo una ricerca basata solo sull'immagine è un punto di partenza, non una conferma d'ordine.

Cercare per modello e funzione del componente

La prima ricerca deve partire dal contesto in cui il ricambio lavora. Se il codice non è leggibile, sapere se il componente appartiene alla cabina, al piano, al quadro di manovra o al vano aiuta a restringere rapidamente il campo.

Annotare sempre il modello o la famiglia dell'impianto quando è disponibile. Però non bisogna assumere che un ricambio sia corretto soltanto perché proviene da un ascensore dello stesso modello: modifiche successive, modernizzazioni parziali e sostituzioni precedenti possono aver cambiato la configurazione originale.

Definire la funzione prima del codice

Descrivere il guasto con precisione aiuta a individuare il gruppo corretto, ma non sostituisce l'identificazione. Le formulazioni utili sono specifiche:

• display di piano che resta spento;
• scheda di chiamata esterna che non registra la pressione;
• scheda di comunicazione nel quadro;
• alimentatore o convertitore collegato alla manovra;
• pulsantiera di ispezione in fossa;
• dispositivo di servizio o programmazione;
• scheda di controllo porte;
• indicatore di posizione in cabina.

Evitate definizioni generiche come “scheda KONE” o “display ascensore”. Un quadro può contenere molte schede con forme simili ma ruoli diversi. Indicare funzione, ubicazione e sintomo permette a chi confronta il ricambio di verificare una corrispondenza tecnica più solida.

Costruire una scheda di identificazione

Prima di consultare immagini, cataloghi o offerte, raccogliere questi dati:

Se non è possibile identificare tutti i dati, non è necessario bloccare la ricerca. È però importante separare ciò che è certo da ciò che è solo presunto. Un codice letto male, per esempio, deve essere indicato come tale e accompagnato da una fotografia.

Leggere etichette e codici sulle schede

Il codice più utile non è sempre quello più evidente. Su una scheda possono comparire il codice del ricambio, il codice della PCB nuda, il numero di disegno, una revisione, una data di produzione e codici di fornitori elettronici. Non tutti identificano il componente ordinabile.

In una ricerca KONE Parts View, trascrivere ogni riferimento esattamente come appare, mantenendo spazi, trattini, prefissi e suffissi. Un solo carattere può distinguere revisioni, varianti di lingua, configurazioni display o versioni destinate a sistemi diversi.

Dove cercare i riferimenti

Controllare in questo ordine:

1. Etichetta adesiva con codice a barre o QR, spesso il riferimento più diretto.
2. Serigrafia sul lato componenti della scheda.
3. Etichette vicino ai connettori o sul bordo della PCB.
4. Codici sul display, sul retro del frontalino o sul cavo piatto.
5. Codici dell'assieme stampati sul contenitore, non solo sulla scheda interna.
6. Marcature presenti sull'imballo di un ricambio già installato.

La serigrafia della PCB può essere utile per un confronto, ma non va automaticamente trattata come codice di ordinazione. Una stessa base elettronica può essere montata in assiemi differenti o programmata con configurazioni diverse.

Come evitare errori di trascrizione

Alcuni caratteri sono facilmente confondibili: 0 e O, 1 e I, 5 e S, 8 e B. Invece di trascrivere un riferimento incerto come dato definitivo, allegare una foto in alta definizione dell'etichetta e riportare il dubbio, ad esempio: “ultimo carattere probabilmente B oppure 8”.

Non rimuovere etichette, sigilli o ponticelli per leggere un codice se questa operazione può compromettere il componente o la sicurezza dell'impianto. La verifica deve avvenire da personale competente, con l'impianto in condizioni di lavoro appropriate.

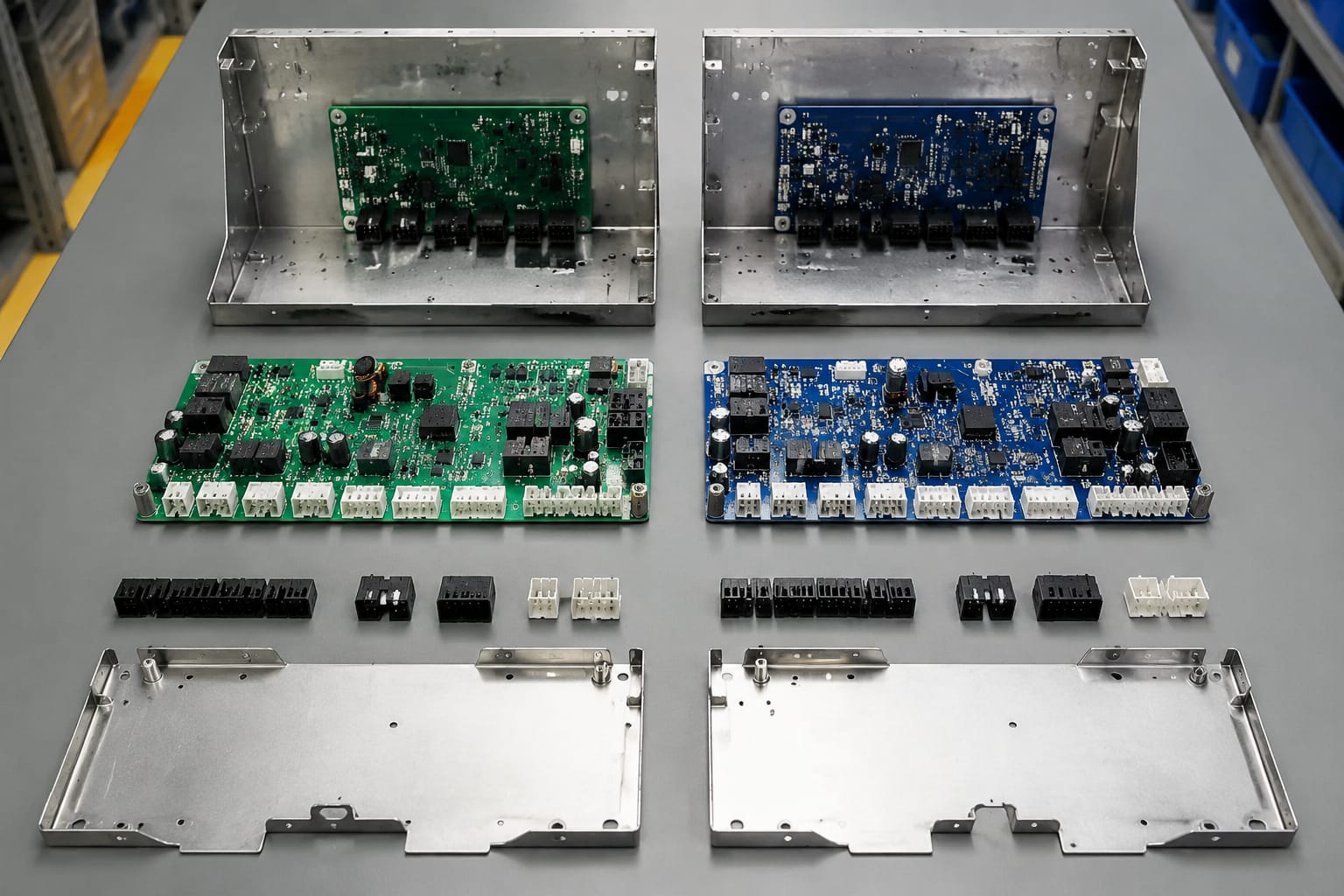

Confrontare numeri di revisione e connettori

Due componenti con lo stesso codice base possono non essere intercambiabili senza verifiche ulteriori. Il confronto della revisione serve proprio a capire se la differenza è una normale evoluzione produttiva oppure una variante che modifica collegamenti, comportamento o requisiti software.

Il suffisso di revisione può apparire come REV, VER, una lettera, una combinazione alfanumerica o un'etichetta separata. Non esiste una regola universale per dedurne la compatibilità: occorre confrontare il riferimento completo e confermare come la variante proposta viene qualificata rispetto al componente installato.

Controlli fisici essenziali

Prima di approvare una sostituzione, verificare almeno:

• quantità, forma e posizione dei connettori;
• numero di pin e chiavi di polarizzazione;
• disposizione dei fissaggi e ingombro;
• tensione di alimentazione e marcature elettriche;
• presenza di ponticelli, dip-switch o selettori;
• interfacce di comunicazione presenti;
• posizione del display, pulsanti o LED quando l'assieme è a vista;
• necessità di cavi, adattatori o frontalini specifici.

Un connettore che “entra” non dimostra che il componente sia idoneo. È necessario che corrispondano anche piedinatura, segnali, alimentazione e funzione. Non forzare mai connettori diversi o adattare il cablaggio per far combaciare una scheda senza una conferma tecnica adeguata.

Quando una revisione diversa può essere accettabile

Una revisione differente può essere presa in considerazione solo se il fornitore o la documentazione disponibile chiariscono che sostituisce il riferimento precedente oppure se le verifiche tecniche dimostrano l'equivalenza richiesta. Chiedere esplicitamente:

• il codice installato è sostituito dal codice proposto?
• serve una parametrizzazione, un aggiornamento o una procedura di messa in servizio?
• il ricambio include firmware, accessori o elementi di fissaggio?
• esistono limitazioni legate alla versione del sistema?
• sono richieste verifiche aggiuntive prima dell'installazione?

La risposta “sembra uguale” non è una base sufficiente per una decisione di acquisto.

Abbinare display e schede di comunicazione

Display, indicatori di posizione e schede di comunicazione sono tra i componenti più facili da confondere. L'estetica del frontalino o la dimensione dello schermo raramente bastano a garantire la sostituzione corretta.

Per un display bisogna verificare sia l'elemento visibile sia l'elettronica che lo alimenta e lo controlla. Un display identico per formato può differire per colore dei segmenti, lingua, tipo di segnalazione, protocollo, connettore o schema di montaggio.

Per orientare la ricerca, una [scheda display chiamata esterna per ascensore KONE](/products/kone-elevator-parts-outgoing-call-display-board-lift-accessories/) può essere confrontata con il componente presente, verificando però il codice effettivo, le connessioni e l'applicazione prima dell'ordine.

Verifica specifica dei display

Raccogliere le seguenti informazioni:

• foto del frontale acceso, se è possibile farla in sicurezza;
• foto del retro, del connettore e dell'etichetta;
• dimensioni esterne e interasse dei punti di fissaggio;
• tipo di visualizzazione: segmenti, matrice, LCD o altra tecnologia;
• funzione visualizzata: piano, direzione, chiamata o messaggi;
• colore e disposizione di frecce, simboli e caratteri;
• codice della scheda associata o del modulo di comando;
• lunghezza e tipo del cavo di collegamento.

Lo stato “spento” del display non prova che il display sia guasto: la causa può essere nella scheda di comando, nell'alimentazione, nel cavo o nella comunicazione. Prima di ordinare un modulo visivo, la diagnosi deve separare il difetto del componente dal problema a monte.

Verifica delle schede di comunicazione

Una scheda di comunicazione deve essere confrontata per funzione di rete, posizione nel sistema, connettori, eventuali indirizzi e configurazione. Non sostituire una scheda solo perché ha lo stesso numero di porte o perché il layout sembra simile.

Controllare il codice della scheda, la revisione, le etichette dei connettori, l'eventuale configurazione dei selettori e il tipo di collegamento. Se l'impianto è stato modernizzato, verificare anche che la scheda appartenga alla configurazione effettivamente installata e non a quella originaria.

Identificare correttamente gli strumenti di servizio

Gli strumenti di servizio richiedono una cautela particolare. Possono avere forme simili ma differire per generazione di manovra, connettore, autorizzazione, software o funzione. Un dispositivo che si collega fisicamente al quadro non è necessariamente utilizzabile con quella configurazione.

Prima di cercare uno strumento o un accessorio di servizio, identificare:

• quadro o sistema sul quale deve essere utilizzato;
• funzione prevista: diagnosi, programmazione, test o ispezione;
• codice completo dello strumento e della relativa interfaccia;
• tipo di connettore e cavo necessario;
• eventuali requisiti di accesso, software o configurazione;
• documentazione tecnica e istruzioni applicabili.

Non confondere gli utensili di assistenza con dispositivi installati in modo permanente. Per esempio, una pulsantiera destinata all'accesso in fossa va identificata come componente di sicurezza o servizio dell'impianto, non come semplice accessorio elettrico. Nel confronto del modello, può essere utile esaminare una [pulsantiera di ispezione in fossa per ascensori KONE](/products/pit-inspection-box-well-lighting-switch-kone-elevator-parts-lift-accessories/), considerando sempre codice, collegamenti e configurazione installata.

L'uso e la sostituzione di strumenti o componenti collegati a funzioni di servizio e sicurezza devono essere gestiti da tecnici qualificati secondo le procedure applicabili all'impianto.

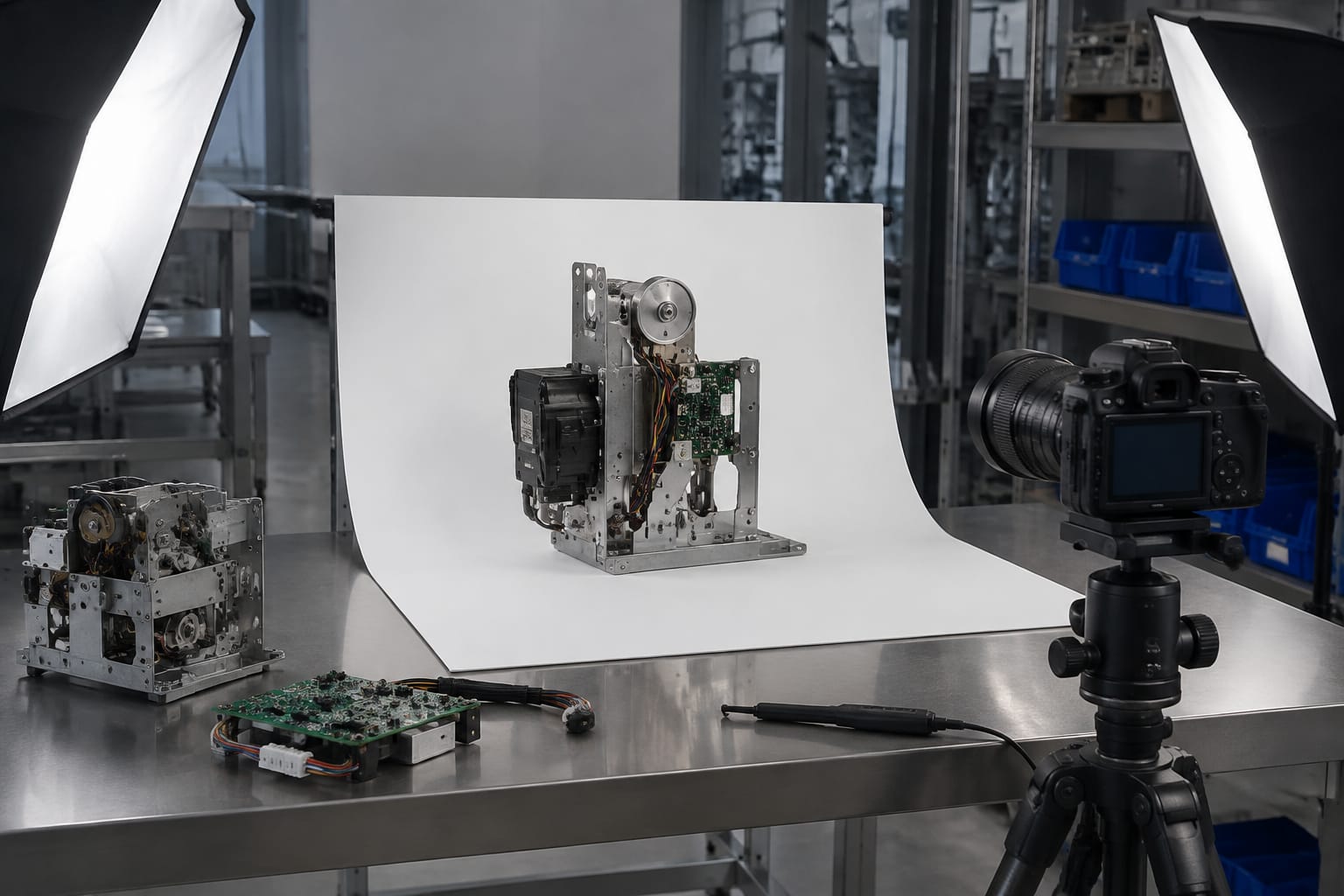

Richiedere foto utili al fornitore

Le fotografie del fornitore sono particolarmente utili quando il codice è incompleto, il ricambio è una revisione diversa oppure occorre distinguere tra assiemi esteticamente simili. Ma devono mostrare informazioni verificabili, non solo una vista generica del prodotto.

Una richiesta efficace specifica che servono immagini del componente effettivamente proposto, non fotografie esemplificative di archivio quando la corrispondenza dipende da dettagli fisici.

Foto da richiedere

Chiedere foto nitide di:

• lato frontale completo;
• lato posteriore completo;
• etichetta con codice e revisione;
• tutti i connettori, in particolare quelli differenti;
• bordi della scheda con eventuale serigrafia;
• cavi, adattatori e accessori inclusi;
• imballaggio ed eventuali riferimenti presenti;
• componenti che evidenziano dimensioni o punti di fissaggio, quando necessari.

Per una scheda elettronica, una foto ad angolo può nascondere un connettore laterale o alterare la percezione delle dimensioni. Richiedere immagini perpendicolari, ben illuminate e senza etichette che coprano codici o connettori.

Kelevator opera nella fornitura B2B di ricambi per ascensori multi-brand. Per una richiesta di confronto, inviare il codice completo, le foto del pezzo installato e il contesto applicativo consente di valutare più correttamente le possibili corrispondenze. Per componenti elettronici, un [decoder KONE per ricambi ascensore](/products/kone-elevator-parts-decoder-unlimited-times-operator-lift-parts/) va comunque verificato rispetto a codice, applicazione e configurazione dell'impianto, non scelto esclusivamente dalla fotografia.

Errori comuni da evitare nell'abbinamento

Gli errori di matching più costosi derivano di solito da informazioni incomplete trattate come conferme. Una verifica ordinata richiede qualche minuto in più, ma evita resi, fermo impianto prolungato e attività di installazione non risolutive.

Ordinare in base all'aspetto

Schede con stesso colore, stessa dimensione o connettori simili possono avere firmware, piedinature e ruoli diversi. Il codice e la funzione devono guidare il confronto; le immagini servono a validare dettagli ulteriori.

Usare solo il codice della PCB

Il codice serigrafato sul circuito può identificare la base della scheda, non l'assieme completo. Cercare sempre l'etichetta dell'unità e riportare entrambi i riferimenti quando disponibili.

Ignorare suffissi e revisioni

Eliminare il suffisso da un codice per “ampliare la ricerca” può portare a una variante non compatibile. Usarlo per cercare alternative è accettabile, ma la conferma finale deve riguardare il riferimento completo.

Confondere il sintomo con il componente guasto

Un display non funzionante può dipendere dal cablaggio. Una pulsantiera che non risponde può avere un problema di comunicazione. Una scheda apparentemente guasta può non ricevere alimentazione. Diagnosticare il circuito prima di acquistare evita sostituzioni inutili.

Trascurare accessori e configurazione

Cavi, frontalini, staffe, connettori, firmware e impostazioni possono essere indispensabili per una sostituzione completa. Nella richiesta indicare cosa è già disponibile sull'impianto e cosa deve essere compreso nella fornitura.

Installare senza una verifica finale

Prima dell'installazione, confrontare fisicamente il ricambio ricevuto con quello rimosso e verificare il riferimento ordinato. L'installazione e le prove funzionali devono seguire le procedure tecniche applicabili e coinvolgere personale qualificato.

FAQ

È possibile identificare un ricambio KONE da una sola foto?

Una sola foto può aiutare a formulare un'ipotesi, soprattutto se l'etichetta è leggibile. Per confermare la compatibilità servono normalmente almeno codice completo, revisione, immagini di connettori e informazioni sul sistema o sulla funzione del componente.

Un codice molto simile indica un ricambio equivalente?

Non necessariamente. Le differenze in prefissi, suffissi o revisioni possono indicare varianti importanti. Considerare un codice simile come candidato da verificare, non come sostituzione automatica.

Posso ordinare una scheda diversa se i connettori coincidono?

No. La corrispondenza dei connettori è soltanto uno dei controlli. Devono essere compatibili anche tensione, segnali, funzione, revisione e configurazione richiesta dal sistema.

Qual è l'informazione più importante da inviare per un confronto?

Il codice completo leggibile sull'etichetta è la priorità. La richiesta diventa molto più affidabile se include anche foto fronte-retro, revisione, connettori, funzione del componente e modello o configurazione dell'impianto.

Per una ricerca efficace tramite KONE Parts View, iniziare dal codice completo e dalla funzione del componente, quindi verificare revisione, connettori e configurazione prima di confermare l'acquisto. Quando il riferimento non è certo, predisporre una richiesta tecnica con fotografie dettagliate e dati dell'impianto permette di confrontare alternative senza basarsi su somiglianze visive.
