Per ordinare ricambi KONE corretti non basta descrivere il guasto o indicare il nome generico del componente. Occorre identificare l'impianto, rilevare il codice riportato sul pezzo e verificare che revisione elettronica, connettori, alimentazione e comunicazione siano compatibili con la configurazione esistente.
Questo metodo riduce resi, tempi morti e sostituzioni improprie, soprattutto per schede di manovra, moduli di alimentazione, interfacce di rete e componenti di quadro. Le indicazioni riportate sull'etichetta del ricambio e una documentazione fotografica chiara sono generalmente più affidabili del solo modello dell'ascensore.
Partire dal modello dell'ascensore KONE
Il modello dell'ascensore è il primo riferimento da raccogliere, ma raramente è sufficiente da solo per identificare un ricambio KONE. Nel corso della vita dell'impianto, infatti, possono essere stati sostituiti il quadro, la porta, il sistema di controllo o singoli moduli elettronici.

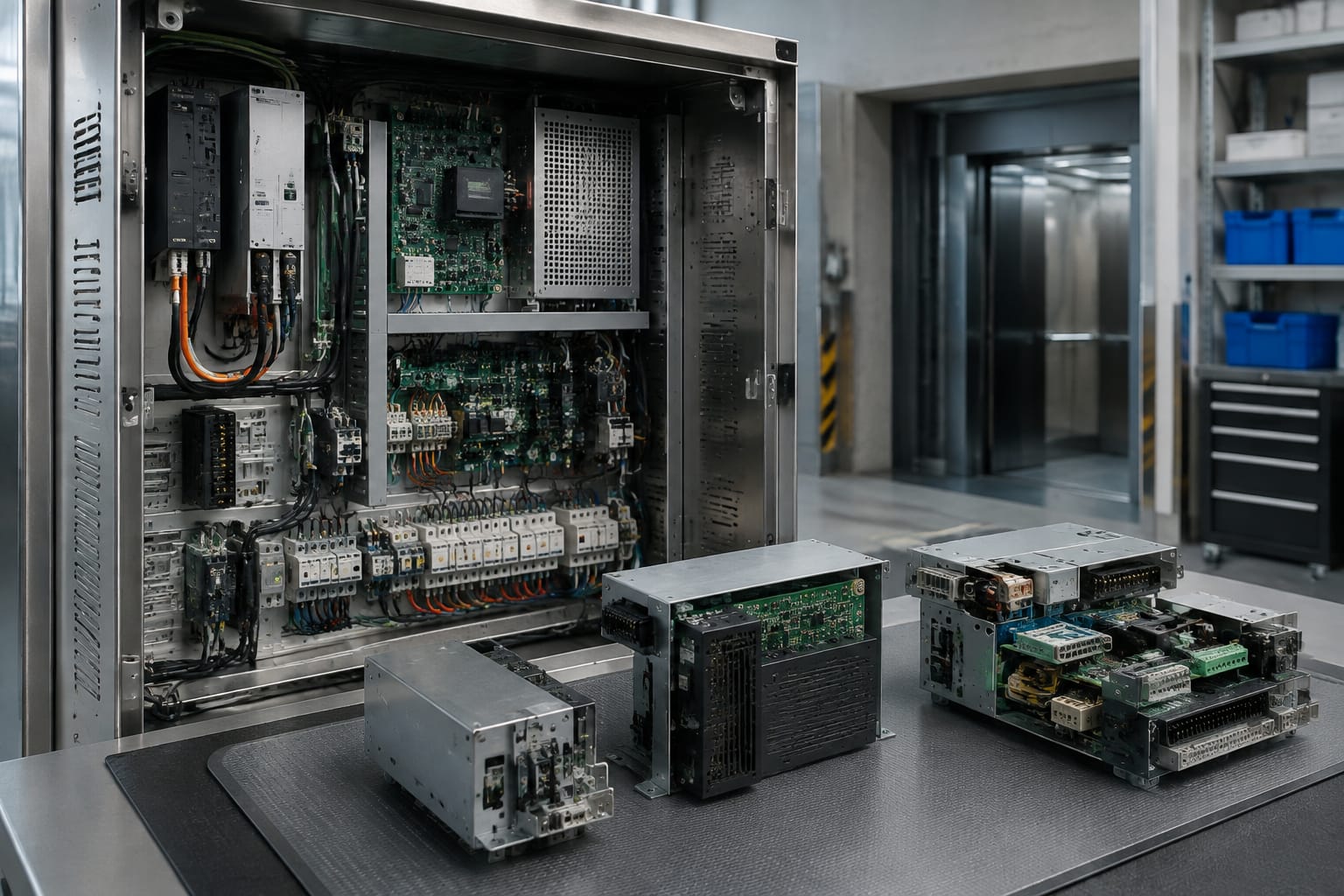

Registrare tutti i dati disponibili sulla targhetta del quadro di manovra e sui componenti installati:
- denominazione della famiglia o del sistema di controllo;
- matricola o identificativo dell'impianto, quando presente;
- modello del quadro e del gruppo porta;
- anno di fabbricazione o di installazione, se leggibile;
- tensione di rete e configurazione dell'alimentazione;
- funzione del componente richiesto;
- eventuali codici del vecchio ricambio o dell'imballo.
Per una scheda elettronica, il riferimento decisivo è di norma il codice stampato sull'etichetta della scheda stessa. Per un componente meccanico, come una serratura o un rullo porta, diventano essenziali anche le misure, il verso di montaggio e le fotografie dell'installazione.
Un errore frequente consiste nell'associare un ricambio al nome della cabina o alla serie dell'ascensore senza controllare il quadro. Due impianti apparentemente simili possono adottare elettroniche, versioni software, tensioni ausiliarie o interfacce differenti.
Dati da raccogliere prima di smontare
Quando possibile, fotografare il componente in sede prima di scollegarlo. Le immagini dovrebbero mostrare:
- etichetta completa, inclusi barcode e numeri secondari;
- lato con morsetti, connettori o pin;
- posizione nel quadro e cablaggi collegati;
- eventuali ponticelli, selettori o DIP switch;
- danni visibili, ossidazione, bruciature o riparazioni precedenti.
La rimozione senza documentazione può rendere più difficile ricostruire il collegamento, in particolare quando sono presenti spine uguali o fasci cavi modificati durante manutenzioni passate.
Trovare e registrare il codice articolo
Il codice articolo è l'elemento principale per la ricerca di ricambi KONE. Può essere indicato come part number, codice materiale, codice di produzione, numero di assieme o combinazione di più riferimenti. Non tutti i numeri presenti su una scheda hanno lo stesso valore: un codice del produttore di un singolo chip non identifica l'intero ricambio.
Annotare il codice esattamente come appare, mantenendo:
- lettere iniziali e finali;
- trattini, spazi e barre, se presenti;
- suffissi di revisione;
- numero di serie separato dal codice articolo;
- codici riportati sia sul fronte sia sul retro.
Un solo carattere può distinguere una revisione, una variante di tensione o una versione destinata a una particolare architettura di controllo. Se l'etichetta è parzialmente illeggibile, non completare il codice per supposizione: indicare i caratteri dubbi e allegare una foto ad alta risoluzione.
Come distinguere codice articolo, revisione e seriale
| Indicazione | A cosa serve | Come usarla nella richiesta |
|---|---|---|
| Codice articolo | Identifica il ricambio o l'assieme | Riportarlo integralmente come riferimento principale |
| Revisione hardware | Distingue versioni costruttive della stessa scheda | Indicarla sempre, anche quando il codice base coincide |
| Revisione firmware o software | Può influire sul dialogo con il sistema | Fotografarla o trascriverla se visibile |
| Numero di serie | Traccia il singolo esemplare | Utile come dato aggiuntivo, non come unico riferimento |
| Codice del produttore | Identifica talvolta una parte interna o una scheda OEM | Verificare che corrisponda all'assieme da sostituire |
Le etichette possono essere applicate sul contenitore, sul dissipatore, sul retro del circuito stampato o vicino al connettore principale. Per i moduli inseribili nel quadro, controllare anche la guida, lo zoccolo e l'etichetta nel vano: questi dettagli aiutano a distinguere una scheda fisicamente simile ma destinata a un altro slot.
Categorie comuni di ricambi KONE
I ricambi per ascensori KONE comprendono componenti meccanici, elettrici ed elettronici. Il tipo di verifica necessario dipende dalla funzione svolta dal componente: un contatto porta richiede controlli diversi rispetto a una scheda di comunicazione.
| Categoria | Esempi | Verifiche prioritarie |
|---|---|---|
| Schede di controllo | CPU, I/O, moduli di sicurezza, interfacce di cabina | Codice, revisione, firmware, connettori, configurazione |
| Alimentazione e potenza | Alimentatori, trasformatori, raddrizzatori, moduli freno | Tensione ingresso/uscita, corrente, morsetti, funzione |
| Comunicazione | Schede di rete, moduli di linea, interfacce vano-cabina | Protocollo, porte, terminazioni, compatibilità di sistema |
| Porte | Operatori, schede porta, fotocellule, serrature, rulli | Modello porta, tensione, verso, corsa, connettori |
| Cabina e piano | Pulsantiere, display, indicatori, gong, moduli COP/LOP | Sistema bus, dimensioni, cablaggio, estetica richiesta |
| Sicurezza e manovra | Contattori, relè, finecorsa, contatti, dispositivi di blocco | Dati elettrici, categoria applicabile, montaggio e circuito |
Per i moduli elettronici, una descrizione funzionale come "scheda guasta" è troppo generica. È più utile indicare, ad esempio, che si tratta di un modulo di comunicazione nel vano, una scheda di interfaccia per la cabina o un'unità di alimentazione dedicata a una determinata sezione del quadro.
Quando il ricambio da sostituire è identificato come FCB, è opportuno confrontare il codice preciso della scheda e il layout dei collegamenti. Un esempio di componente da verificare con questi criteri è una [scheda di comunicazione di vano FCB per ascensori KONE](/products/shaft-fcb-communication-board-kone-elevator-parts/).
Confrontare revisioni delle schede e connettori

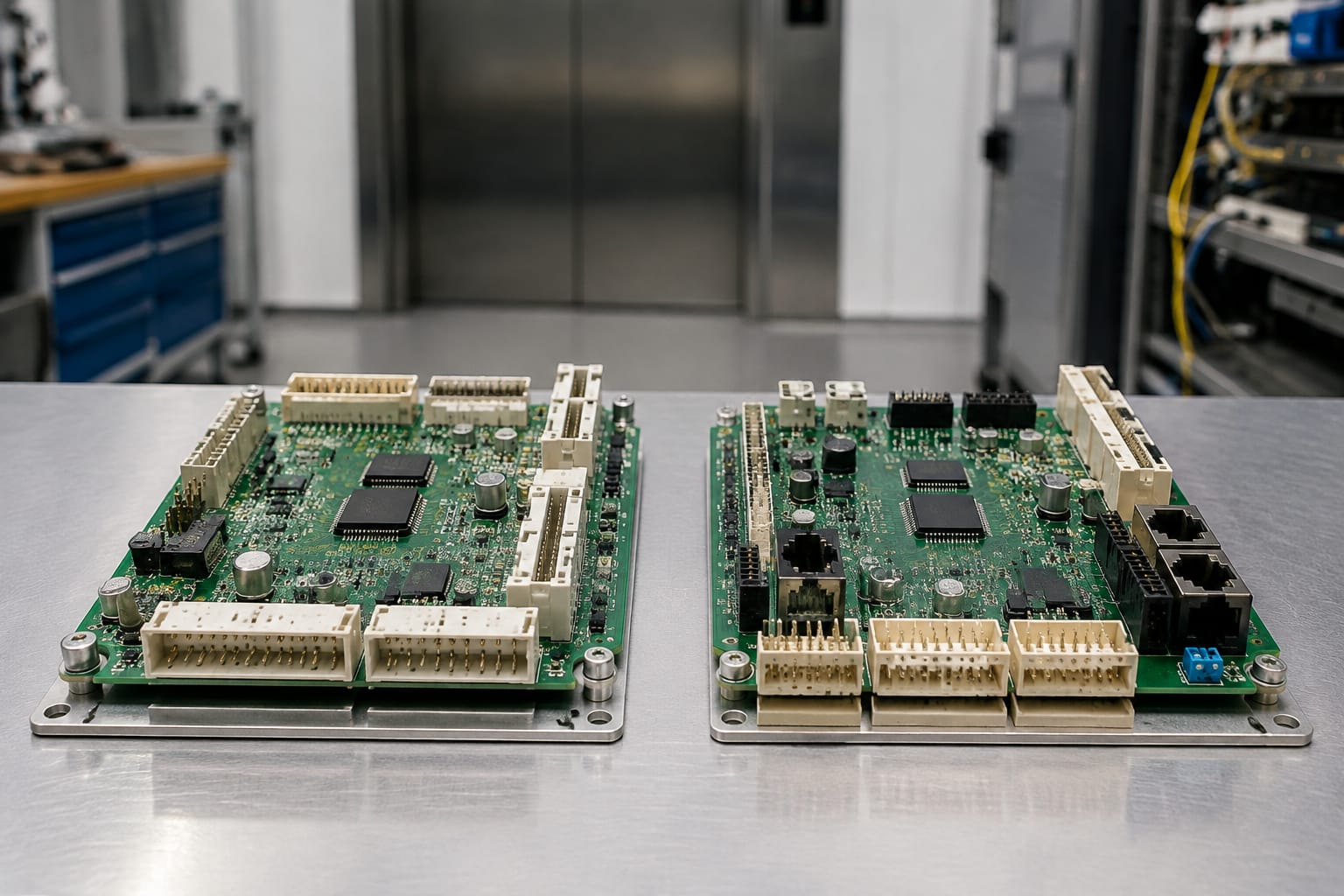

Due schede con lo stesso aspetto esterno non sono automaticamente intercambiabili. Le revisioni hardware possono modificare il tipo di connettore, la piedinatura, il circuito di alimentazione, il numero di ingressi o la logica di comunicazione.
Confrontare il ricambio installato e quello proposto su questi punti:
- codice articolo completo e revisione;
- dimensioni, punti di fissaggio e posizione delle guide;
- numero, forma e posizione dei connettori;
- codici serigrafati accanto ai connettori;
- disposizione di fusibili, relè e DIP switch;
- presenza di porte di programmazione o jumper;
- etichette relative a tensione, bus o canali;
- versione firmware, se rilevabile.
Un connettore che entra meccanicamente non prova la compatibilità elettrica. La piedinatura può essere differente anche tra moduli appartenenti alla stessa famiglia. Non forzare mai una spina, né modificare cablaggi o connettori per adattare una scheda non confermata: oltre al rischio di danni, si può compromettere il funzionamento dell'impianto.
Revisioni sostitutive e ricambi alternativi
Talvolta il codice originale non è più disponibile e viene proposta una revisione successiva o un equivalente. In questo caso sono necessari dati specifici che dimostrino la sostituzione prevista: riferimento incrociato del produttore, indicazione della compatibilità o istruzioni di conversione.
Senza tale conferma, trattare il componente come non verificato. Un ricambio alternativo può richiedere adattatori, parametri software, cablaggi diversi o altri moduli associati. La convenienza apparente di una scheda alternativa si annulla facilmente se comporta una lunga diagnosi sul posto o una seconda sostituzione.
Controllare tensione e compatibilità di comunicazione
Prima dell'acquisto, confrontare sempre i valori nominali riportati sul vecchio componente e sul ricambio. Per i moduli di alimentazione occorre verificare sia l'ingresso sia le uscite, oltre alla funzione specifica nel circuito. Per schede e dispositivi di comunicazione, il protocollo e l'architettura del sistema sono altrettanto importanti.
Verificare almeno:
- tensione nominale in AC o DC;
- frequenza, quando applicabile;
- polarità e tipo di alimentazione;
- corrente o potenza nominale;
- numero e funzione delle uscite;
- tensioni ausiliarie disponibili nel quadro;
- interfaccia di comunicazione e terminazione bus;
- eventuali requisiti di configurazione o programmazione.
Un modulo di rete o di alimentazione non va scelto solo in base alla forma del contenitore. Ad esempio, una [scatola di alimentazione di rete per ascensori KONE](/products/network-power-box-kone-elevator-parts-lift-accessories/) richiede il confronto dei dati elettrici indicati in etichetta e della posizione effettiva nel sistema, non soltanto del nome commerciale.
Attenzione ai componenti del circuito freno
I moduli connessi al circuito del freno meritano una verifica particolarmente rigorosa, perché interagiscono con una funzione critica dell'impianto. Occorre identificare il modello esatto, le tensioni coinvolte, i collegamenti e il ruolo del dispositivo all'interno del quadro.
Per un componente di questa categoria, come un [modulo di controllo freno e alimentazione KONE](/products/brake-control-module-power-supply-box-kone-elevator-parts-lift-accessories/), la compatibilità deve essere valutata in rapporto all'intera configurazione prevista dal costruttore del sistema. Un confronto fotografico da solo non è sufficiente.
L'installazione, i controlli funzionali e la rimessa in servizio devono essere svolti da personale competente secondo la documentazione tecnica applicabile e le procedure del manutentore.
Verificare condizione e informazioni di prova
La condizione commerciale di un ricambio deve essere descritta in modo chiaro. I termini "nuovo", "rigenerato", "usato", "revisionato" o "testato" non sono equivalenti e non indicano automaticamente lo stesso livello di controllo.
Prima di procedere, richiedere o verificare:
- condizione dichiarata del componente;
- fotografie del pezzo effettivamente fornito, quando pertinenti;
- codice e revisione visibili;
- eventuali segni di riparazione, usura o ossidazione;
- descrizione delle verifiche effettuate, se il componente è presentato come testato;
- inclusione o esclusione di cover, morsettiere, adattatori e accessori;
- condizioni commerciali applicabili alla fornitura.
"Testato" dovrebbe essere accompagnato dalla spiegazione di cosa è stato controllato. Un controllo di accensione non equivale necessariamente a una prova completa sotto carico, su impianto o con tutte le interfacce collegate. Se l'applicazione richiede una particolare verifica funzionale, specificarla nella richiesta anziché presumerla.
Per schede elettroniche, una foto nitida di entrambi i lati consente inoltre di valutare tracce danneggiate, condensatori alterati, connettori usurati o interventi di riparazione. La valutazione visiva non sostituisce il test, ma aiuta a definire le domande giuste.
Imballare in sicurezza i componenti KONE sensibili
Un ricambio compatibile può arrivare inutilizzabile se viene danneggiato durante il trasporto. Schede, moduli di controllo e display richiedono protezione contro scariche elettrostatiche, urti, umidità e piegatura dei connettori.
Per le schede elettroniche, adottare queste precauzioni:
- utilizzare sacchetti schermanti ESD, non semplice plastica comune;
- proteggere con materiale antiurto senza comprimere componenti e pin;
- bloccare il pezzo in una scatola rigida di dimensioni adeguate;
- evitare che viti, morsetti o accessori sciolti urtino il circuito;
- proteggere connettori, display e dissipatori da pressioni dirette;
- applicare etichette di manipolazione in modo coerente con il vettore scelto.
Prima dell'imballaggio, rimuovere o fissare con cura eventuali elementi mobili. Non piegare il circuito stampato per inserirlo in una scatola troppo piccola. Per moduli pesanti, separare il componente da cavi e parti metalliche che potrebbero danneggiare morsetti o connettori.
Nel caso di reso o invio per verifica, includere nella documentazione il codice del pezzo, il difetto osservato e le condizioni in cui si manifesta. Questo evita che il componente venga confuso con un'altra unità e facilita l'analisi tecnica.
Checklist per una richiesta di ricambi KONE
Una richiesta completa permette a importatori, distributori, manutentori e team acquisti di confrontare le offerte su basi tecniche, non soltanto sul codice comunicato. La checklist seguente è utile sia per un singolo pezzo sia per una fornitura ricorrente.
- Codice articolo completo del ricambio installato.
- Revisione hardware e, se disponibile, firmware o software.
- Foto leggibili di etichetta, fronte, retro e connettori.
- Modello o identificativo del quadro e dell'impianto.
- Funzione del componente e posizione di installazione.
- Tensione, corrente, frequenza e dati elettrici rilevati.
- Tipo di connettore, numero di poli e fotografie dei cablaggi.
- Informazioni sul bus o sulla comunicazione, se applicabili.
- Stato del componente richiesto: nuovo, usato, rigenerato o altra condizione da definire.
- Quantità, necessità di accessori e condizioni di imballaggio.
- Eventuale esigenza di prova o documentazione specifica.
- Indirizzo di consegna e riferimenti amministrativi richiesti dalla propria procedura d'acquisto.
Non inviare soltanto un numero isolato copiato da una vecchia distinta. Allegare le informazioni di contesto rende più semplice distinguere un codice parziale, una revisione sostitutiva e un componente destinato a un'altra versione di impianto.
