Pulsanti Schindler: scelta e sostituzione senza errori

Per scegliere e sostituire correttamente i pulsanti Schindler non basta confrontare la forma del tasto o il numero riportato sulla pulsantiera. Occorre identificare la posizione sul pannello, la famiglia dell'impianto, il codice della scheda elettronica, le dimensioni, il tipo di illuminazione e il collegamento elettrico.

Questo controllo evita l'acquisto di un componente che sembra identico ma non dialoga con il sistema, non entra nella sede di fissaggio o presenta simboli e retroilluminazione differenti. Per chi cerca schindler buttons per manutenzione, revamping o approvvigionamento, la verifica della compatibilita deve precedere l'ordine.

Funzioni dei pulsanti Schindler COP e LOP

I pulsanti di un ascensore svolgono funzioni diverse a seconda che siano montati nella cabina o al piano. Distinguere COP e LOP e il primo passaggio per individuare il ricambio corretto.

COP significa Car Operating Panel: e la pulsantiera interna alla cabina. Può includere pulsanti di selezione dei piani, apertura e chiusura porte, allarme, campanello, interfono, comandi a chiave e, secondo la configurazione, indicazioni di sovraccarico o fuori servizio.

LOP significa Landing Operating Panel: e la pulsantiera di chiamata al piano. Può avere un solo comando di chiamata oppure due direzioni, salita e discesa. Nei gruppi di ascensori, il pannello può gestire logiche di destinazione, indicatori di arrivo e dispositivi di accesso.

La stessa grafica non garantisce la stessa funzione. Un pulsante di cabina con numero del piano, per esempio, non e intercambiabile automaticamente con un pulsante di chiamata esterno. Prima di richiedere il componente, annotare:

• se il pulsante appartiene a COP o LOP;
• la funzione esatta e il simbolo visualizzato;
• il piano e il lato di apertura porta, quando rilevanti;
• se il comando e singolo, doppio o integrato in una scheda;
• se e presente una funzione riservata, come chiave, vigili del fuoco o accesso controllato.

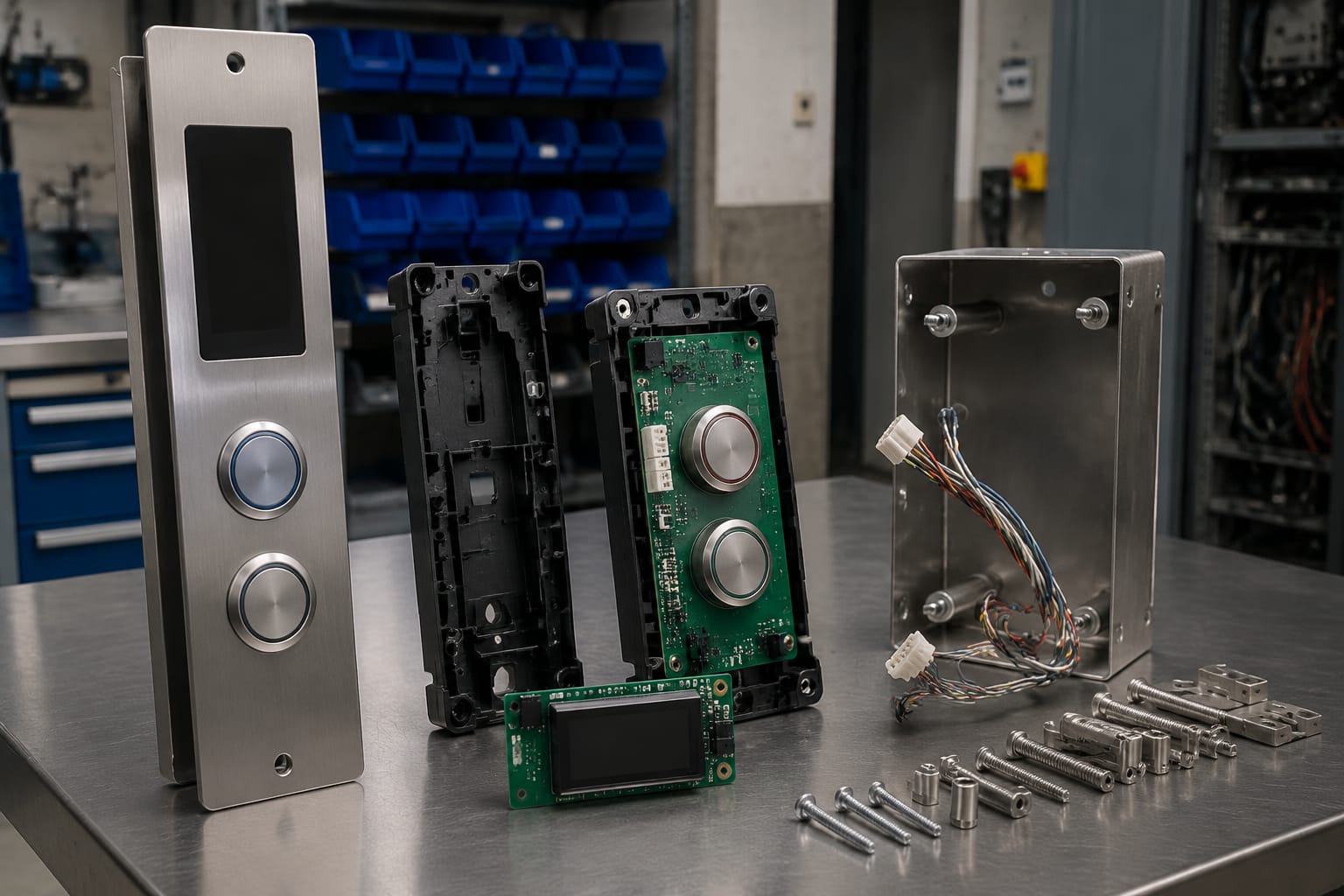

Nei pannelli elettronici moderni il singolo elemento visibile può essere parte di una scheda con pulsante, anello luminoso, display o elettronica di comunicazione. In questi casi il ricambio va valutato come assieme, non soltanto come tasto frontale.

Identificare le applicazioni 3300 e 3600

Le denominazioni 3300 e 3600 aiutano a restringere la ricerca, ma non devono sostituire la verifica del codice effettivamente installato. All'interno della stessa famiglia possono infatti cambiare pannello, revisione della scheda, configurazione dell'impianto, finitura e interfaccia elettrica.

Quando si sospetta un'applicazione Schindler 3300 o 3600, raccogliere almeno queste informazioni:

• targhetta o identificativo dell'impianto;
• foto completa della pulsantiera e del suo retro;
• codice stampato su pulsante, modulo o PCB;
• numero di revisione della scheda, se indicato;
• funzione e posizione del componente;
• numero di pin, connettore e disposizione dei cavi;
• dimensioni della sede sul pannello.

Nei casi in cui il pulsante fa parte di un modulo touch o di una scheda di piano, conviene confrontare l'intero gruppo. Un riferimento utile per le applicazioni di cabina e la [scheda pulsante ID Touch per Schindler 3300 e 3600](/products/id-touch-button-board-3300-3600-elevator-parts/), da usare come base di confronto visivo e tecnico con il componente rimosso.

Per le chiamate al piano, distinguere con precisione il pannello di chiamata dalla scheda che ospita il comando. Una [scheda pulsante di chiamata al piano per 3600 e 3300](/products/3600-3300-elevator-hall-call-button-board-id-lift-parts/) può avere geometria o collegamenti incompatibili con una variante apparentemente analoga. Il codice PCB rimane il riferimento piu affidabile.

Non dedurre la compatibilita dal solo modello riportato nella documentazione di impianto. Gli interventi di ammodernamento precedenti possono avere sostituito il pannello originale, introdotto un adattatore o modificato cablaggio e sistema di segnalazione.

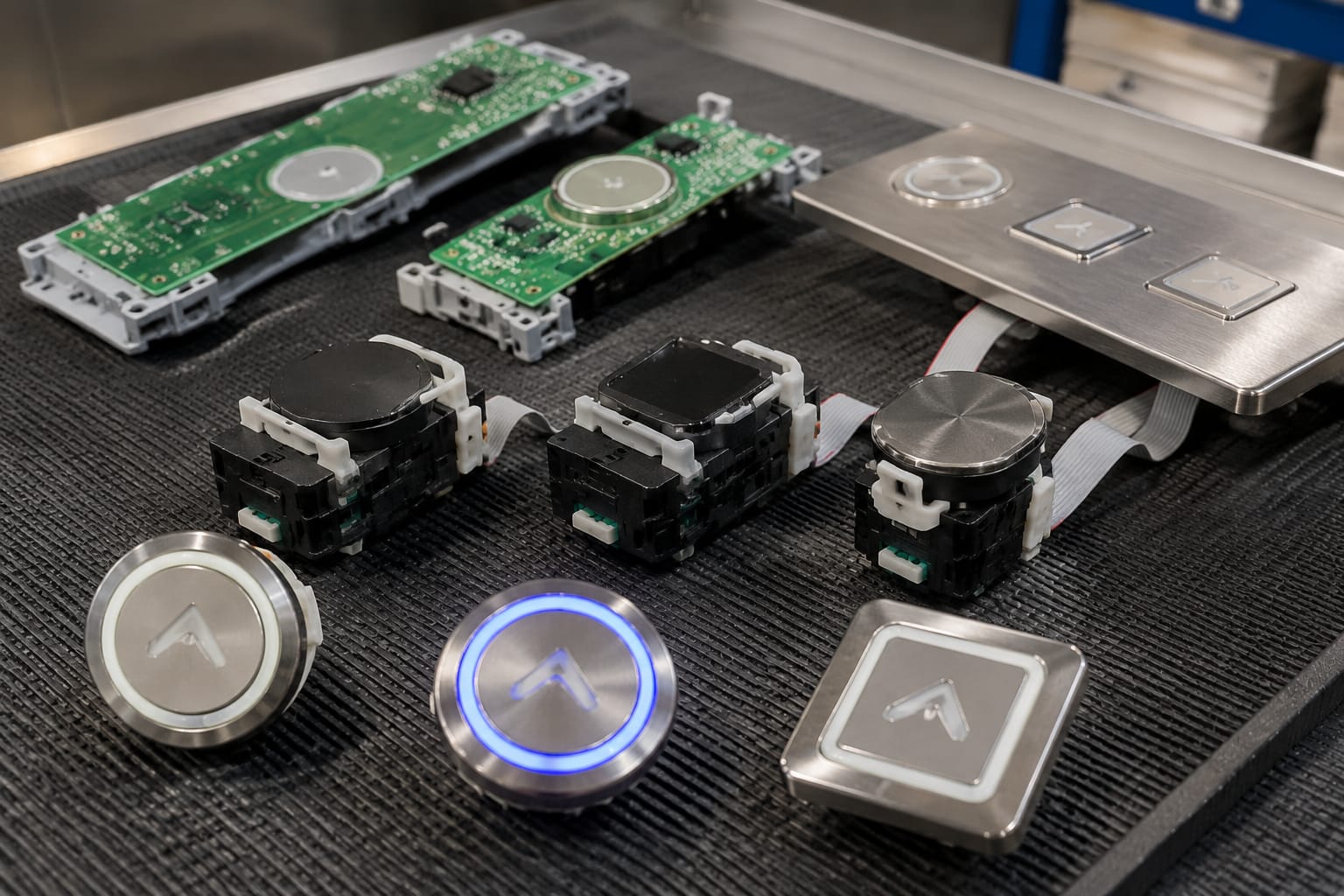

Confrontare pulsanti a pressione e touch

Pulsanti meccanici e comandi touch hanno criteri di sostituzione diversi. Il primo e azionato da una corsa fisica; il secondo rileva il tocco tramite un'area sensibile e normalmente integra elettronica dedicata.

Un pulsante touch non va trattato come un normale interruttore a due fili. La scheda può ricevere alimentazione, gestire LED, trasmettere segnali seriali oppure funzionare come parte di una rete di pannello. Per questo, la continuita elettrica da sola non dimostra la compatibilita.

Anche il riscontro operativo e diverso. Nel pulsante meccanico verificare la corsa, il ritorno e l'azionamento. Nel touch bisogna controllare che il comando rilevi il tocco in modo uniforme, che l'indicazione luminosa cambi stato e che il pannello restituisca correttamente la chiamata al controllo ascensore.

Se occorre confrontare un modulo touch di chiamata con display, la [scheda touch di piano 3300 con display](/products/3300-touch-hall-call-button-display-board-elevator-parts/) mostra perche e importante considerare insieme comando, visualizzazione e PCB, anziche ordinare un elemento in base al solo aspetto del frontale.

Abbinare dimensioni e sistema di fissaggio

La compatibilita meccanica e un requisito autonomo rispetto alla compatibilita elettrica. Un pulsante può accendersi e inviare il comando corretto, ma risultare inutilizzabile se non entra nel foro, non si blocca sulla lamiera o sporge rispetto agli altri elementi della pulsantiera.

Misurare il componente rimosso con calibro, senza basarsi sulle dimensioni approssimative ricavate da una fotografia. Registrare:

• diametro esterno della ghiera o del frontale;
• diametro e forma del foro nel pannello;
• profondita disponibile dietro la piastra;
• spessore della lamiera o del supporto;
• interasse di viti, clip o punti di fissaggio;
• ingombro della scheda, dei connettori e dei cavi;
• orientamento di eventuali guide, tacche o linguette.

Per i moduli rettangolari, rilevare larghezza, altezza e raggio degli angoli. Per i componenti circolari, non limitarsi al diametro visibile: il corpo posteriore e il sistema di ritenuta possono essere sensibilmente diversi.

Un errore comune e confrontare unicamente la parte a vista. La cornice frontale può avere lo stesso disegno su pulsanti con innesti posteriori incompatibili. E utile fotografare il ricambio accanto a un righello, il retro della pulsantiera e la sede libera dopo la rimozione.

Quando il pannello e stato modificato o presenta finiture fuori catalogo, verificare anche eventuali adattamenti meccanici. Allargare fori, forzare clip o fissare un pulsante con soluzioni improvvisate può compromettere allineamento, grado di protezione e manutenzione successiva.

Controllare illuminazione e simboli

Illuminazione, colore e simbologia hanno una funzione pratica: rendono il comando comprensibile e consentono all'utente di capire se la chiamata e stata registrata. Una sostituzione corretta deve ripristinare questa funzione, non soltanto chiudere un circuito.

Prima dell'ordine, controllare:

• colore dell'illuminazione a riposo e dopo l'attivazione;
• presenza di anello luminoso, simbolo retroilluminato o entrambi;
• luce fissa, lampeggiante o cambio di stato previsto;
• simbolo esatto: piano, frecce, apertura porte, chiusura porte, allarme;
• rilievi tattili, numerazione Braille o marcature accessibili;
• colore e finitura del frontale, se il pannello deve mantenere uniformita estetica.

La tonalita osservata può dipendere dal diffusore, dai LED e dalla logica della scheda. Non sostituire un modulo in base alla sola dicitura commerciale "bianco", "blu" o "rosso": confrontare il comportamento reale del pulsante installato, in particolare a riposo e dopo la chiamata.

Per i pulsanti di piano, accertarsi anche della direzione della freccia. Un pulsante di salita e uno di discesa possono essere fisicamente equivalenti ma avere simbolo, posizione o programmazione diversi. Nei pannelli con una sola chiamata, verificare che il simbolo e l'indicazione siano coerenti con l'impianto.

Verificare codici scheda e connettori

Il codice della scheda e spesso il dato piu utile per identificare una sostituzione corretta, soprattutto per i pulsanti Schindler touch, per le pulsantiere di piano e per i moduli con LED o display. Va rilevato direttamente dal PCB, non dedotto da fotografie generiche o dalla forma dell'involucro.

Cercare codici su entrambi i lati della scheda. Possono essere presenti un part number, un codice di produzione, una revisione hardware, un'etichetta e un codice a barre. Annotare tutto, comprese lettere e trattini: una differenza minima può indicare una variante diversa.

Il controllo del connettore deve includere:

1. Numero di poli e disposizione dei pin.
2. Tipo di innesto, chiave di orientamento e sistema di ritenuta.
3. Posizione del connettore sulla scheda.
4. Numero e colori dei cavi, senza considerarli prova sufficiente.
5. Eventuali connettori secondari per display, LED, alimentazione o collegamento in cascata.
6. Stato dei contatti, del cablaggio e della controparte nel pannello.

Non collegare una scheda forzando il connettore o modificando il cablaggio per far coincidere due parti simili. Anche quando la spina entra, la piedinatura può essere diversa. Un collegamento errato può causare il mancato funzionamento del pulsante, anomalie di segnalazione o danni ai componenti elettronici.

Quando il vecchio modulo e disponibile, conservarlo fino al collaudo della sostituzione. E il riferimento piu affidabile per confrontare codice, revisione, dimensioni e connettori.

Testare il pannello dopo la sostituzione

Il test successivo alla sostituzione deve verificare sia il singolo comando sia l'interazione con il pannello e l'impianto. Eseguire le operazioni con impianto in condizioni di sicurezza e secondo le procedure tecniche applicabili al contratto di manutenzione.

Un controllo pratico comprende:

• corretto inserimento meccanico del componente;
• assenza di cavi schiacciati o connettori parzialmente innestati;
• illuminazione coerente a riposo;
• risposta del tasto meccanico o riconoscimento del tocco;
• registrazione della chiamata o della destinazione;
• cambio corretto dello stato luminoso;
• cancellazione della chiamata dopo il servizio;
• verifica dei comandi vicini e degli altri elementi del pannello;
• assenza di messaggi, segnalazioni o comportamenti anomali sul display.

Nel caso di una pulsantiera di piano, testare la chiamata dal piano interessato e confermare che freccia, segnalazione e risposta dell'ascensore siano coerenti. In cabina, provare il piano associato e i comandi eventualmente coinvolti nella stessa scheda.

Non limitarsi a una prova di pochi secondi. Alcuni difetti emergono quando il pannello completa l'inizializzazione, riceve aggiornamenti di stato o viene usato in sequenza. Se il componente e parte di un sistema in rete, un test isolato del LED non basta a convalidare la sostituzione.

Checklist per l'approvvigionamento dei pulsanti

Prima di inviare una richiesta di offerta o predisporre un ordine, preparare una scheda per ogni codice da sostituire. Questo riduce i tempi di chiarimento e rende confrontabili le alternative disponibili.

• [ ] Marca e identificativo dell'impianto, se disponibili.
• [ ] Posizione: cabina, piano, lato porta o piano servito.
• [ ] Funzione del pulsante e simbolo preciso.
• [ ] Tipo: meccanico, touch, modulo con display o scheda completa.
• [ ] Foto nitida del frontale, retro, connettori e posizione nel pannello.
• [ ] Codice del pulsante e codice PCB, con eventuale revisione.
• [ ] Misure complete di frontale, corpo, fissaggio e sede.
• [ ] Tipo, numero di poli e orientamento dei connettori.
• [ ] Illuminazione, colore, stato di attivazione e finitura.
• [ ] Quantita necessaria e necessita di uniformita estetica con il pannello esistente.
• [ ] Riscontro di eventuali modifiche o ammodernamenti gia eseguiti.

Per acquisti B2B, separare sempre i componenti certamente identificati da quelli ancora da verificare. Kelevator fornisce ricambi per ascensori multimarca a importatori, distributori, manutentori, aziende di modernizzazione e acquirenti OEM: condividere codici, fotografie e rilievi completi permette di valutare il componente adatto senza basarsi su somiglianze visive.

La scelta piu affidabile nasce dal confronto tra funzione, codice scheda, connettore e ingombro meccanico. Una checklist completa rende la sostituzione di un pulsante Schindler piu rapida da valutare e riduce il rischio di fermo dovuto a un ricambio incompatibile.
