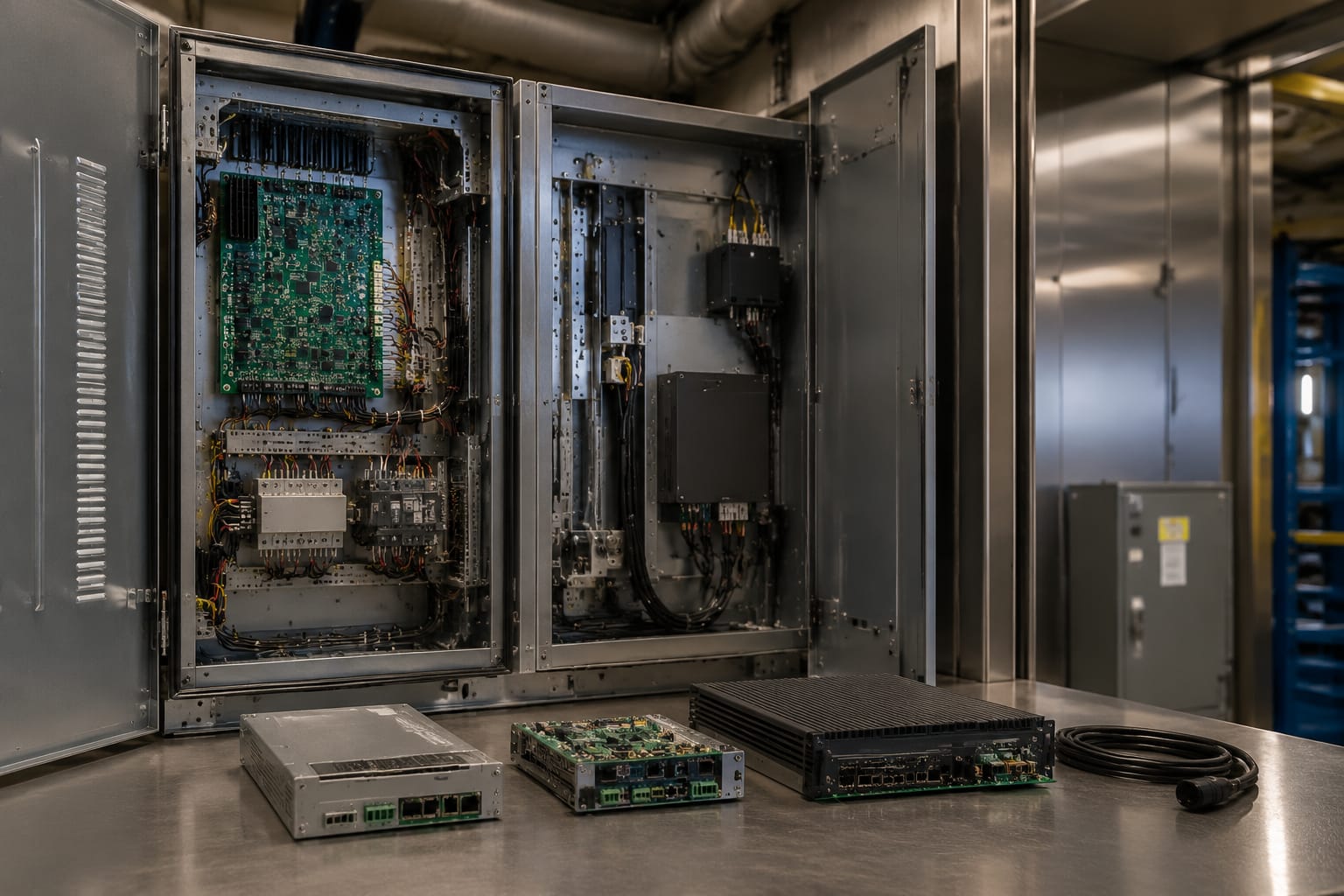

Ordinare Schindler parts in modo corretto richiede più del nome del componente o del modello dell'ascensore. Per una scheda, un display o un controllo porta, la compatibilità dipende dalla famiglia dell'impianto, dal codice completo in etichetta, dalla revisione hardware, dai connettori e dalle caratteristiche elettriche e di comunicazione.
La regola pratica è semplice: non considerare un ricambio compatibile finché non coincidono sia l'applicazione sia le interfacce. Una fotografia nitida dell'etichetta, del lato con i connettori e dell'installazione esistente riduce gli errori molto più di una richiesta formulata soltanto come “scheda Schindler 3300” o “pezzo per 3600”.
Identificare la famiglia di impianto Schindler
Il primo controllo riguarda la famiglia tecnica effettivamente installata, non soltanto l'anno dell'edificio o il marchio riportato in cabina. Nei ricambi per ascensori Schindler, lo stesso componente funzionale può assumere forme, codici o interfacce differenti in base a generazione, configurazione e mercato di destinazione.
Raccogliere i dati direttamente dal quadro di manovra, dalla porta o dal componente guasto consente di delimitare subito la ricerca. Prima di richiedere un'offerta o confrontare alternative, annotare:
- modello e denominazione leggibili sull'impianto;
- codice articolo completo del componente rimosso;
- eventuale numero seriale, revisione o data di produzione;
- funzione nel sistema: controllo, alimentazione, comunicazione, azionamento porta, indicazione di piano o di cabina;
- posizione di installazione, ad esempio quadro, COP, LOP, testata porta o operatore;
- fotografie frontali e posteriori, con cablaggi e connettori visibili.
Una sigla di famiglia, come 3300 o 3600, è un punto di partenza utile, ma non sostituisce l'identificazione della scheda specifica. L'impianto può inoltre avere ricevuto interventi di ammodernamento nel tempo: un componente presente oggi potrebbe non essere quello originariamente montato.
Per gli acquisti B2B, conviene distinguere fin dall'inizio tra sostituzione identica, sostituzione con revisione compatibile e componente previsto per una modernizzazione. Queste tre situazioni richiedono verifiche diverse e non devono essere trattate come equivalenti.
Componenti comuni di controllo e porta
Le richieste di ricambi Schindler riguardano spesso elettronica di comando e componenti della catena porta. Sono gruppi essenziali, ma la loro funzione comune non garantisce l'intercambiabilità.
| Gruppo componente | Funzione tipica | Dati da verificare prima dell'ordine |
|---|---|---|
| Scheda di controllo | Gestisce logiche, ingressi, uscite e comunicazioni dell'impianto | Codice completo, revisione, software se dichiarato, disposizione connettori |
| Scheda COP o display | Gestisce comandi e indicazioni in cabina | Tipo di pannello, interfaccia, tensione, fissaggi, collegamenti |
| Controller operatore porta | Comanda motore, sensori e sequenza di apertura/chiusura | Modello operatore, tensione, segnali, encoder o finecorsa, connettori |
| Alimentatore o modulo di potenza | Fornisce o converte l'alimentazione per apparati dedicati | Tensione in ingresso e uscita, corrente, protezioni, terminali |
| Modulo I/O o comunicazione | Collega dispositivi periferici al sistema di controllo | Protocollo, indirizzamento, cablaggio, terminazioni, connettori |
| Pulsanti, indicatori e accessori | Consentono chiamate, segnalazioni e interazioni utente | Dimensioni, foratura, illuminazione, cablaggio, standard della pulsantiera |
Nelle applicazioni di cabina, un display apparentemente uguale può differire per protocollo, numero di pin, alimentazione o firmware. Anche il solo frontale non è sufficiente per decidere: servono il retro della scheda e il tipo di connettore.
Per le porte, la compatibilità va verificata sul gruppo operatore realmente installato. Un controller porta non è determinato soltanto dal fatto che l'ascensore appartenga a una certa famiglia: motore, sensori, cablaggio e logica dell'operatore devono essere coerenti con il ricambio.
Per confrontare componenti destinati alle applicazioni 3300 e 3600, può essere utile esaminare una scheda di controllo per ascensori 3300/3600 come riferimento visivo e tecnico, verificando sempre che il codice dell'unità proposta coincida con quello richiesto dall'impianto.
Leggere etichette delle schede e codici articolo
L'etichetta del componente è normalmente la fonte più affidabile per la ricerca. Va letta integralmente, senza abbreviare il codice durante la richiesta. Caratteri finali, trattini, suffissi e indicazioni di revisione possono cambiare l'identificazione del prodotto.
Su una scheda elettronica possono comparire diverse sigle. Non tutte hanno lo stesso valore:
- codice articolo o part number: identifica il componente ordinabile o la sua variante;
- codice scheda PCB: identifica il circuito stampato e può non coincidere con il codice commerciale dell'assieme;
- revisione: indica una variazione tecnica o produttiva, spesso espressa con
Rev, lettere o numeri; - numero seriale: traccia una singola unità e di norma non basta per acquistare il ricambio;
- codici a barre o QR: possono contenere dati logistici o di produzione da fotografare comunque;
- targhetta elettrica: riporta tensioni, corrente, frequenza o altre caratteristiche operative rilevanti.
È importante non confondere il codice stampato sul circuito con il codice dell'assieme completo. La stessa PCB può essere usata in più versioni, con componenti montati, firmware, cablaggi o contenitori diversi. Per questo, quando il fornitore propone un equivalente, è necessario chiedere quale codice esatto viene confrontato e quali elementi di compatibilità sono stati verificati.
Una buona documentazione fotografica include:
- etichetta in primo piano, senza riflessi;
- lato componenti e lato connettori;
- numerazione serigrafata vicino alle prese;
- posizione della scheda nell'armadio o nel pannello;
- eventuali adattatori, ponticelli o cablaggi non standard.
Non rimuovere una scheda sotto tensione per ottenere le fotografie. Le verifiche e la sostituzione devono essere eseguite da personale qualificato, seguendo le procedure dell'impianto e del manutentore responsabile.

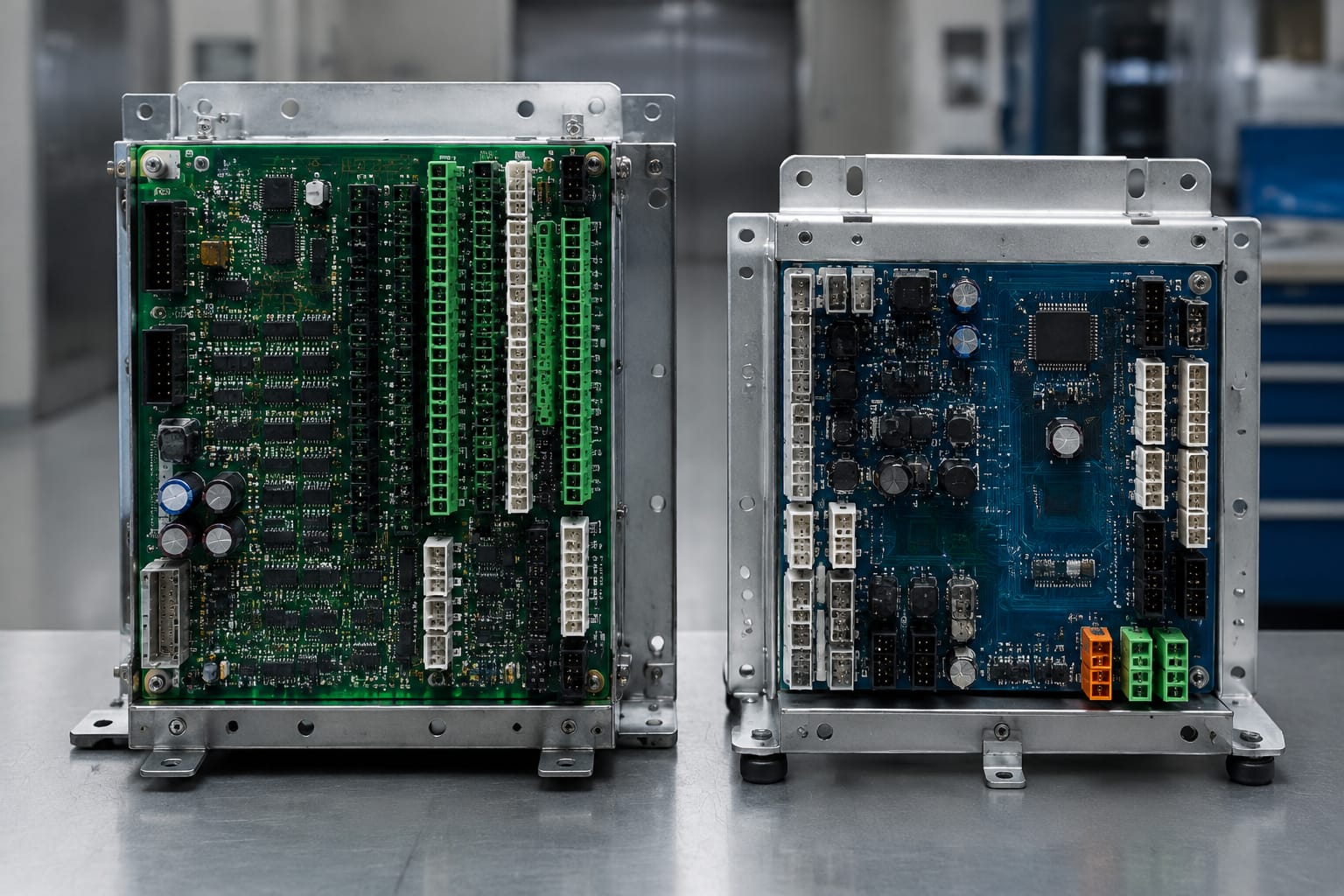

Confrontare applicazioni 3300 e 3600
Le denominazioni 3300 e 3600 sono spesso usate nella ricerca di ricambi, ma non vanno trattate come un'unica classe di compatibilità. Possono esistere componenti riferiti a entrambe le famiglie, mentre altri sono destinati a una sola configurazione o a specifiche varianti di impianto.
| Aspetto da confrontare | Applicazione 3300 | Applicazione 3600 | Decisione di acquisto |
|---|---|---|---|
| Codice del componente | Va verificato sull'unità installata | Va verificato sull'unità installata | Il codice completo prevale sul nome della famiglia |
| Collegamenti | Possono variare per funzione e configurazione | Possono variare per funzione e configurazione | Confrontare tipo, numero e posizione dei connettori |
| Schede di cabina | Dipendono dal pannello e dall'interfaccia usata | Dipendono dal pannello e dall'interfaccia usata | Verificare display, comandi e cablaggio |
| Gestione porta | Dipende dall'operatore e dalla sua elettronica | Dipende dall'operatore e dalla sua elettronica | Confermare modello operatore e segnali |
| Revisioni | Possono richiedere controlli aggiuntivi | Possono richiedere controlli aggiuntivi | Non assumere che revisioni diverse siano intercambiabili |
Il termine “3300/3600” può quindi descrivere un campo di applicazione dichiarato dal ricambio, non una prova automatica di installabilità. La verifica deve arrivare fino al codice, alla revisione e alle connessioni.
Nel caso di interfacce di cabina, una scheda COP/display per ascensori 3300/3600 è pertinente soltanto quando il pannello e l'elettronica esistente corrispondono alla configurazione prevista. La stessa logica vale per moduli di controllo porta: consultare un controller per operatore porta 3300 non elimina la necessità di verificare motore, sensori e collegamenti dell'operatore installato.
Controllare revisioni e connettori
Le revisioni sono tra le principali cause di reso nei ricambi elettronici. Una revisione successiva può correggere una parte del circuito, sostituire un connettore, cambiare la disposizione dei pin o richiedere una versione software specifica. Talvolta è prevista come sostituzione della versione precedente; talvolta no. Senza documentazione tecnica che lo confermi, non bisogna dedurre l'equivalenza dalla somiglianza fisica.
Confrontare in modo sistematico:
- dicitura della revisione sull'etichetta e sulla PCB;
- forma del connettore: maschio, femmina, passo e sistema di bloccaggio;
- numero di poli e posizione della chiave meccanica;
- serigrafia dei connettori, ad esempio alimentazione, motore, bus, ingressi o sensori;
- orientamento e posizione delle prese sulla scheda;
- presenza di dip switch, ponticelli, batterie o moduli estraibili;
- dimensioni della scheda, punti di fissaggio e ingombri.
Non utilizzare adattatori improvvisati, modifiche ai pin o cablaggi ricostruiti per forzare l'installazione di una scheda non verificata. Anche quando il connettore entra fisicamente, l'assegnazione dei segnali può essere diversa. Il rischio non riguarda soltanto il mancato funzionamento, ma anche danni al componente, al quadro o ai dispositivi collegati.
Un errore frequente è inviare al fornitore solo una foto del lato frontale. Per le schede di ricambio, il lato posteriore e l'area dei connettori sono spesso più importanti dell'aspetto generale.
Confermare tensione e dettagli di comunicazione
Prima dell'ordine, occorre verificare l'alimentazione richiesta dal componente e i segnali con cui comunica. Questa fase è essenziale per schede di controllo, display, moduli di I/O, azionamenti e controller porta.
I dati da confermare includono:
- tensione nominale e tipo di alimentazione, AC o DC;
- eventuale frequenza di rete indicata in targhetta;
- polarità e assegnazione dei pin di alimentazione;
- tensioni disponibili nel quadro e nel cablaggio esistente;
- tipo di comunicazione o bus, se presente;
- necessità di configurazione, parametrizzazione o indirizzamento;
- compatibilità con sensori, encoder, display o moduli collegati.
Non basta verificare che due schede riportino una tensione simile. È necessario accertare anche su quali pin venga applicata, quali segnali siano attesi e se il componente lavori con la stessa architettura di comunicazione. In un impianto elevatore, un ricambio elettricamente incompatibile può generare guasti intermittenti difficili da diagnosticare anche se l'installazione iniziale sembra riuscita.
Quando la documentazione non chiarisce la compatibilità di protocollo o configurazione, la scelta prudente è sospendere l'ordine e raccogliere ulteriori dati dall'impianto. Per una modernizzazione, può essere necessario valutare l'assieme completo anziché sostituire un singolo modulo.
Valutare la documentazione del fornitore
Un fornitore affidabile deve consentire al buyer tecnico di confrontare il prodotto offerto con il componente esistente. La valutazione non dovrebbe basarsi solo su una descrizione generica come “compatibile con Schindler”.
Prima dell'acquisto, chiedere o verificare:
- codice prodotto proposto e descrizione della sua funzione;
- fotografie reali o sufficientemente dettagliate di etichetta e connettori;
- indicazione della revisione disponibile, quando rilevante;
- compatibilità dichiarata con specifiche famiglie o applicazioni;
- dati elettrici e informazioni sui collegamenti;
- distinzione chiara tra ricambio originale, componente alternativo o prodotto ricondizionato, quando applicabile;
- condizioni commerciali, reso e gestione della non conformità da verificare con il singolo fornitore.
La documentazione non sostituisce il controllo del manutentore sull'impianto. Tuttavia, rende tracciabile la decisione di acquisto e aiuta distributori, importatori e team di sourcing a evitare ordini basati su descrizioni incomplete.
Kelevator opera nella fornitura B2B di ricambi multi-marca per importatori, distributori, manutentori, aziende di modernizzazione e acquirenti OEM. Per una richiesta tecnica, il modo più efficace di descrivere il fabbisogno è trasmettere codice completo, revisione, foto dei connettori e dati dell'applicazione, anziché il solo nome della marca.
Checklist finale per l'approvvigionamento
Usare questa checklist prima di approvare l'ordine di Schindler parts:
- [ ] Ho identificato la famiglia e la funzione del componente installato.
- [ ] Ho trascritto il codice articolo completo, inclusi suffissi e revisione.
- [ ] Ho verificato se il codice riportato è della PCB o dell'assieme completo.
- [ ] Ho confrontato fotografie dell'unità esistente con quelle del ricambio proposto.
- [ ] Ho controllato numero, forma, chiave e posizione dei connettori.
- [ ] Ho confermato tensione, polarità e dettagli elettrici pertinenti.
- [ ] Ho verificato il tipo di comunicazione e gli eventuali requisiti di configurazione.
- [ ] Ho controllato dimensioni, fissaggi e ingombri di montaggio.
- [ ] Ho considerato eventuali modifiche precedenti o modernizzazioni dell'impianto.
- [ ] Ho ottenuto documentazione sufficiente per motivare la compatibilità.
Il punto decisivo non è trovare un componente che “sembra uguale”, ma documentare che può svolgere la stessa funzione nella stessa configurazione. Preparare questi dati prima della richiesta consente di confrontare le offerte in modo tecnico e di scegliere il ricambio più adatto all'impianto.
