Pulsanti ascensore ThyssenKrupp: come identificarli

I pulsanti per ascensore ThyssenKrupp non si identificano in modo affidabile dalla sola forma o dal logo. Per trovare un ricambio compatibile occorre documentare insieme posizione del pulsante, tipo di pulsantiera, dimensioni meccaniche, illuminazione, codici della scheda e collegamenti elettrici.

Questa verifica è essenziale sia per sostituire un singolo pulsante di cabina o di piano, sia per reperire una pulsantiera completa, un display o una scheda di chiamata. Un elemento esteticamente simile può avere fissaggi, tensione LED, connettore o protocollo di comunicazione diversi.

Posizione dei pulsanti in cabina e al piano

Il primo dato da raccogliere è la funzione effettiva del pulsante. La stessa serie estetica può impiegare versioni diverse tra cabina, pianerottolo e pannelli accessori.

In cabina si trovano normalmente:

• pulsanti di selezione piano;
• apertura e chiusura porte;
• allarme, campanello o chiamata d'emergenza;
• pulsante per servizio speciale, chiave o funzioni riservate;
• pulsanti integrati nel pannello operatore di cabina, spesso indicato come COP.

Al piano, invece, si possono trovare:

• chiamata di salita;
• chiamata di discesa;
• pulsante unico per impianti con una sola direzione di chiamata;
• pulsanti integrati con indicatore di arrivo, frecce o display;
• moduli esterni collegati a una scheda di chiamata.

Annotare “pulsante piano 3” non basta. È più utile indicare, per esempio, “selettore piano 3 nella pulsantiera di cabina, con Braille, anello luminoso bianco e segnalazione di prenotazione” oppure “pulsante salita al piano terra, integrato in piastra di piano con display”.

Fotografare anche l'intera pulsantiera aiuta a riconoscere famiglia, disposizione e finitura. La foto ravvicinata del solo pulsante è utile, ma raramente sufficiente.

Identificare la famiglia della pulsantiera e del controllore

Un ascensore può avere targhe, componenti e ricambi con denominazioni diverse a seconda dell'epoca di installazione, della modernizzazione e della filiera di fornitura. La denominazione “ThyssenKrupp” è quindi un punto di partenza, non una prova di compatibilità.

Cercare e registrare i riferimenti presenti su:

• targhetta della cabina;
• pulsantiera di cabina e pulsantiera di piano;
• retro della piastra frontale;
• supporto plastico del pulsante;
• display e modulo indicatori;
• quadro di manovra;
• scheda elettronica a cui il gruppo è collegato.

Il dato più utile è in genere un codice articolo o codice scheda leggibile, associato a fotografie nitide. Se il pulsante fa parte di un sistema seriale, anche l'identificazione del controllore è importante: la compatibilità non dipende solo dal diametro del pulsante, ma dal modo in cui il modulo dialoga con il resto dell'impianto.

Non confondere marchio, serie e ricambio compatibile

Un componente può riportare il marchio dell'installatore, il nome di un produttore di pulsanti oppure un codice del fornitore della scheda. Nessuno di questi elementi, isolatamente, garantisce che il pezzo sia originale o intercambiabile con una variante simile.

Per valutare un ricambio per pulsanti ascensore ThyssenKrupp, separare sempre tre aspetti:

Quando il codice non è disponibile, l'identificazione resta possibile, ma richiede una documentazione più completa e lascia un margine di incertezza maggiore.

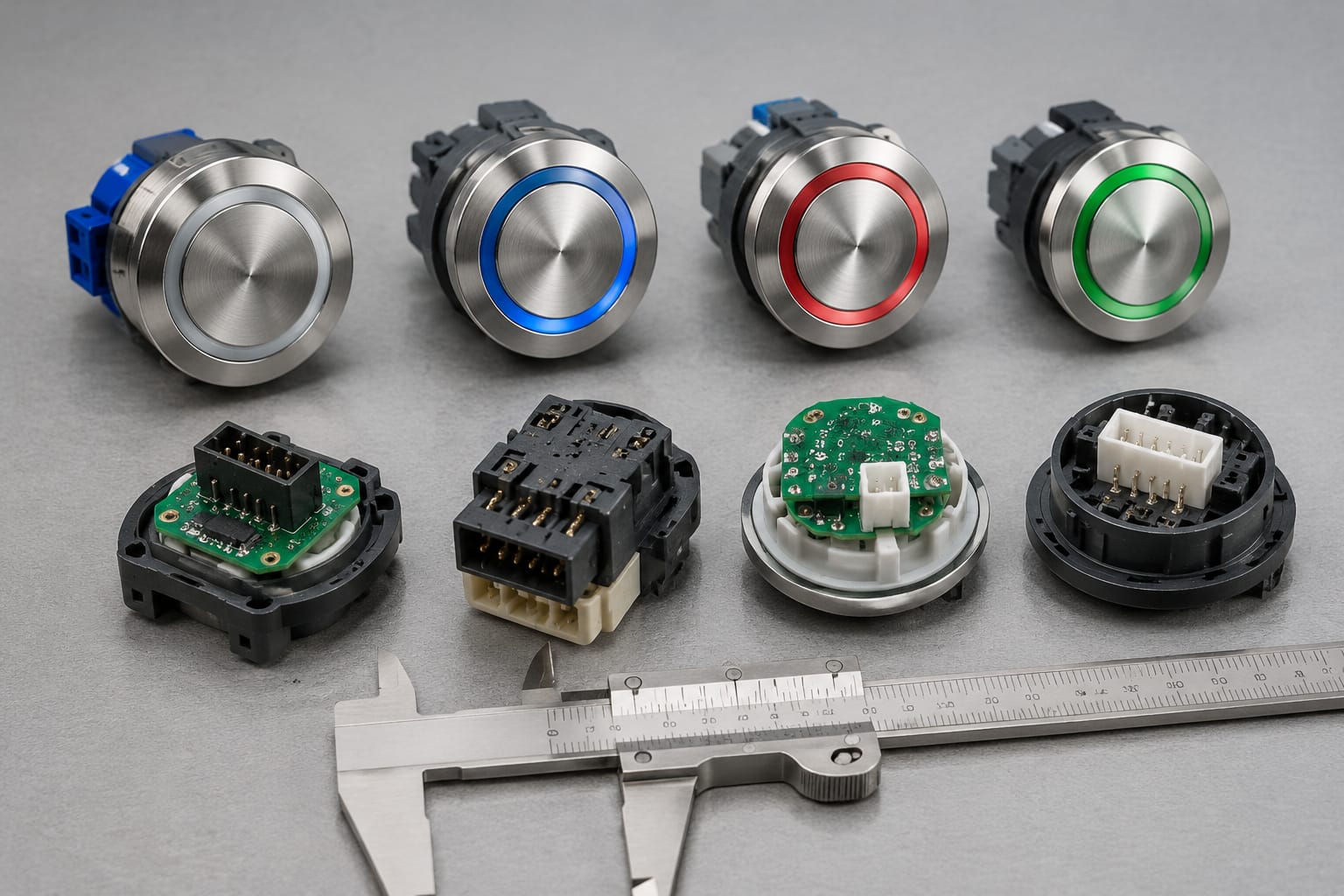

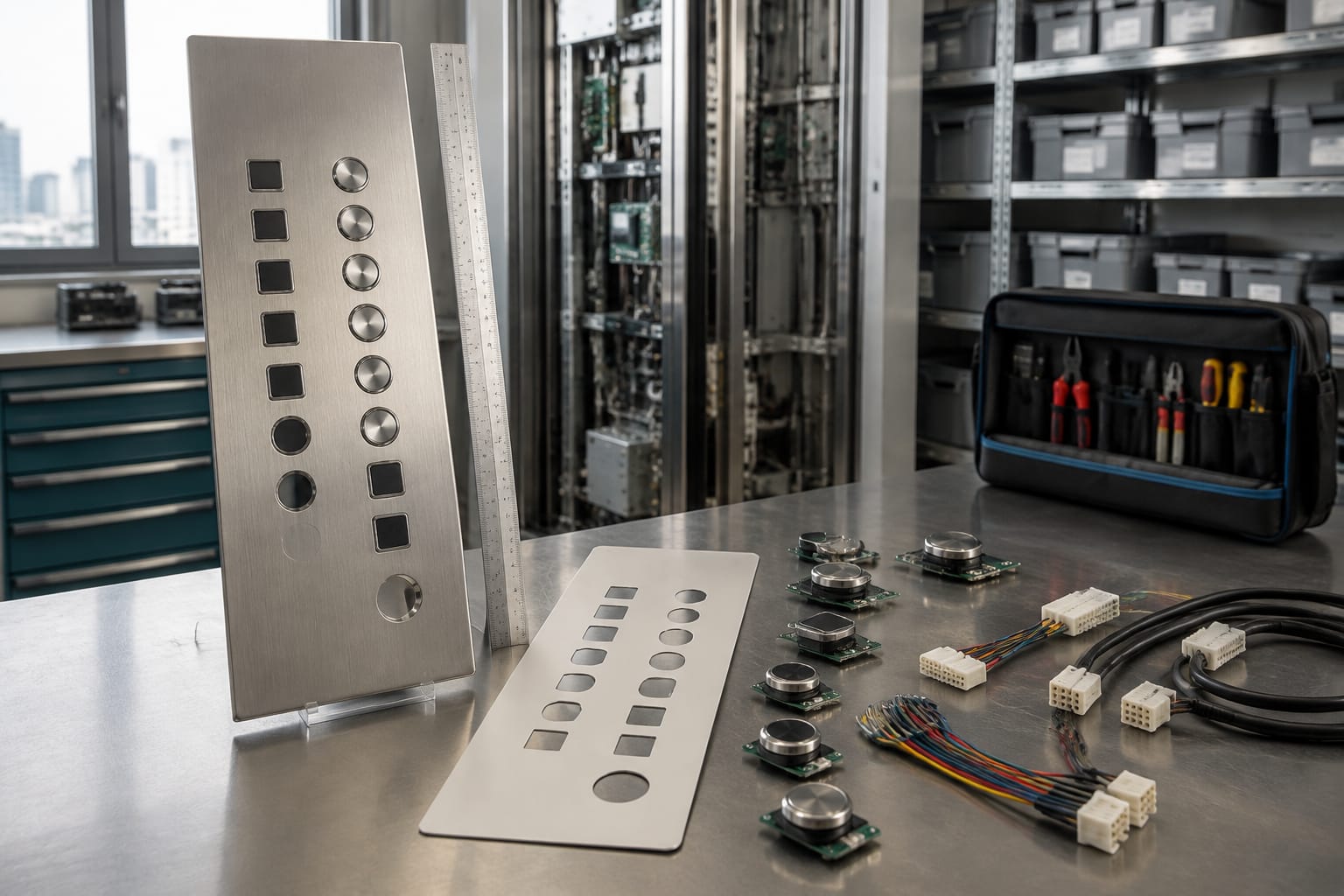

Misurare pulsante e foro della pulsantiera

Le misure devono essere prese sia sul pulsante rimosso sia sul foro della piastra. Due pulsanti rotondi con lo stesso diametro visibile possono richiedere aperture diverse, avere colli posteriori differenti o sistemi di aggancio incompatibili.

Usare un calibro quando possibile e indicare le misure in millimetri. Le misure principali sono:

• diametro esterno della parte a vista;
• diametro del collo o del corpo che entra nella piastra;
• diametro del foro di montaggio;
• profondità totale dietro la piastra;
• spessore della lamiera o della piastra;
• distanza tra eventuali fori di fissaggio;
• ingombro del connettore e spazio libero sul retro.

Per pulsanti rettangolari o sagomati, misurare larghezza, altezza, profondità e raggi degli angoli se incidono sull'inserimento. Per una pulsantiera completa servono anche larghezza e altezza della placca, posizione di display, viti, altoparlante, lettore badge o serrature.

Un errore comune è misurare la cornice decorativa anziché il componente che attraversa la piastra. Nelle fotografie di supporto conviene inquadrare il calibro accanto al pezzo e indicare chiaramente l'unità di misura.

Verificare il metodo di fissaggio

I pulsanti possono essere trattenuti da ghiera, molle, clip, viti o supporti posteriori. Il ricambio deve rispettare non solo il diametro, ma anche questo sistema di bloccaggio.

Controllare inoltre se il gruppo è smontabile dal fronte o richiede l'accesso al retro della pulsantiera. Questa informazione influenza sia la scelta del componente sia il tempo necessario all'intervento.

Controllare illuminazione e caratteristiche tattili

L'illuminazione non è un dettaglio estetico. Può segnalare la disponibilità del piano, la registrazione della chiamata, uno stato di allarme oppure una funzione speciale. Prima di ordinare, annotare cosa avviene in condizioni normali e dopo la pressione.

Verificare:

• colore della luce a riposo;
• colore e comportamento dopo la pressione;
• luce fissa, lampeggiante o assente;
• sorgente luminosa integrata, LED separato o elemento sostituibile;
• presenza di una corona luminosa, un bordo illuminato o un simbolo retroilluminato;
• eventuale tensione o indicazione elettrica riportata sul modulo.

È utile testare il comportamento con l'ascensore in servizio, senza bypassare dispositivi di sicurezza o intervenire su cablaggi sotto tensione. Se la luce non funziona, non presumere che il guasto sia nel pulsante: può dipendere da LED, scheda, cablaggio, alimentazione o configurazione del controllore.

Le caratteristiche tattili sono altrettanto importanti. Controllare numeri in rilievo, simboli, Braille, frecce, contrasto visivo, profilo della superficie e sensazione di pressione. Un pulsante liscio o con simbolo diverso può essere meccanicamente adatto ma inadeguato alla configurazione della cabina o alle esigenze di accessibilità dell'impianto.

Registrare codici delle schede e connettori

Quando un pulsante è installato su una scheda, la scheda diventa spesso il riferimento tecnico decisivo. Questo vale in particolare per moduli di piano con frecce e display, pulsantiere elettroniche e sistemi con collegamento seriale.

Prima di scollegare qualsiasi elemento, scattare fotografie di:

• lato componenti e lato connettori della scheda;
• tutte le etichette e i codici stampati;
• posizione dei connettori inseriti;
• colori e sigle dei cablaggi;
• eventuali ponticelli, DIP switch o selettori;
• collegamento tra scheda, pulsanti, display e alimentazione.

Trascrivere ogni codice esattamente, incluse lettere, trattini, punti e revisione hardware. Una revisione diversa può comportare connettori, firmware o funzioni differenti. È inoltre utile indicare quante schede uguali sono presenti nell'impianto e quale funzione svolge ciascuna.

Connettori: i dettagli da non omettere

La somiglianza tra connettori è una fonte frequente di errori. Per ogni connettore, annotare:

• numero di poli o vie;
• disposizione in fila singola, doppia fila o altra geometria;
• presenza di chiave di polarizzazione;
• passo apparente tra i contatti, se misurabile;
• tipo di fissaggio;
• sigla serigrafata sulla scheda, come CN, J o altra designazione;
• funzione associata, se indicata.

Non dedurre il pinout dal colore dei fili o dalla forma del connettore. In assenza di uno schema affidabile, occorre trattare il collegamento come da confermare tecnicamente.

Valutare integrazione con display e scheda di chiamata

Molti ricambi non sono pulsanti isolati. Un gruppo di piano può integrare pulsante, frecce direzionali, gong, display di posizione e una scheda di chiamata. Analogamente, una pulsantiera di cabina può includere indicatori, chiavi, lettori e moduli di comunicazione.

La domanda pratica è: il componente guasto è separabile oppure il costruttore lo ha integrato in un modulo?

Un pulsante meccanicamente sostituibile può essere parte di una scheda proprietaria. In quel caso, sostituire soltanto il cappuccio o il microinterruttore potrebbe non risolvere un guasto di comunicazione, mentre una scheda non identica potrebbe non essere riconosciuta dal controller.

Prima di scegliere tra pezzo singolo, modulo o retrofit, verificare:

1. Se il pulsante è cablato singolarmente oppure montato su PCB.
2. Se display, frecce e pulsanti condividono la stessa scheda.
3. Se il modulo ha indirizzo, configurazione o selezione di piano.
4. Se la pulsantiera usa segnali discreti o un bus di comunicazione.
5. Se l'estetica della cabina richiede la sostituzione coordinata di più elementi.

Per i progetti di ammodernamento può essere più razionale sostituire un gruppo completo, purché si valuti l'interfaccia con il quadro di manovra e la necessità di adattare piastra, cablaggio o programmazione. Una [pulsantiera di cabina con pulsanti e display personalizzabili](/products/elevator-car-control-panel-car-button-display-cop-customization/) è pertinente quando si sta rinnovando l'intero pannello, non solo quando serve replicare un singolo comando esistente.

Per un modulo di chiamata a sfioramento, il controllo della scheda e del sistema di montaggio è ancora più importante: un [pulsante di piano touch con relativa scheda](/products/touch-hall-call-touch-button-board-elevator-parts/) va confrontato per alimentazione, interfaccia e dimensioni di installazione, non soltanto per aspetto frontale.

Controlli su accessibilità e resistenza

Un ricambio deve funzionare nell'impianto, ma deve anche mantenere un'interfaccia comprensibile, leggibile e utilizzabile. Questo è particolarmente rilevante in edifici aperti al pubblico, strutture ricettive, ospedali, uffici e condomini con utenti diversi.

Valutare questi aspetti prima dell'ordine:

• leggibilità di numeri e simboli in presenza di luce ridotta;
• contrasto tra pulsante, simbolo e piastra;
• presenza e correttezza di Braille o marcature tattili;
• riconoscibilità di apertura porte, chiusura porte e allarme;
• risposta alla pressione e corsa del pulsante;
• resistenza della superficie a urti, pulizia frequente e uso ripetuto;
• compatibilità con la finitura esistente, soprattutto quando si sostituisce un solo elemento.

La conformità ai requisiti applicabili non va dedotta dalla sola descrizione commerciale di un pulsante. Se il lavoro riguarda una nuova installazione, una modifica sostanziale o requisiti contrattuali specifici, verificare con il responsabile tecnico quali norme e prescrizioni si applicano al caso concreto.

Per ambienti soggetti a uso intenso o atti vandalici, chiedere dati verificabili su materiale, grado di protezione, metodo di fissaggio e comportamento dell'illuminazione. Non assumere che un componente in metallo sia automaticamente più resistente dell'originale: contano anche struttura interna e tipo di montaggio.

Preparare una richiesta di approvvigionamento completa

Una richiesta ben preparata riduce passaggi, interpretazioni e rischio di ricevere un componente inadatto. È consigliabile inviarla in un unico documento o messaggio organizzato, separando dati certi da informazioni da confermare.

Checklist per pulsante o pulsantiera ThyssenKrupp

Includere:

• funzione del componente e posizione esatta: cabina, piano, lato o piano servito;
• fotografie frontali dell'intera pulsantiera e del particolare;
• fotografie posteriori di pulsante, supporto, scheda e connettori;
• ogni codice, etichetta, revisione e sigla leggibile;
• misure di pulsante, foro, profondità e piastra;
• tipo di fissaggio;
• descrizione di luce, simbolo, Braille e risposta alla pressione;
• quantità richiesta e numero di impianti interessati;
• stato del ricambio: guasto elettrico, danno estetico, parte mancante o modernizzazione;
• foto del quadro di manovra e relativa targhetta, quando il componente è elettronico;
• indicazione esplicita se serve un ricambio identico, equivalente compatibile o soluzione di retrofit.

Se è richiesto un modulo di piano con display, aggiungere foto del display acceso, di eventuali messaggi visualizzati e della scheda connessa. Per famiglie di componenti che includono indicazione e chiamata, un riferimento utile di categoria è la [scheda con display e pulsanti di chiamata per ascensore](/products/3600-5200-elevator-call-display-board-button-lift-parts-accessories/); la compatibilità va comunque confermata caso per caso tramite codici e collegamenti.

Errori comuni da evitare

Evitate di ordinare basandovi su una sola di queste informazioni:

• il marchio sulla pulsantiera;
• il diametro visibile del pulsante;
• una fotografia frontale senza misure;
• il numero del piano stampato sul tasto;
• il colore della luce;
• il fatto che un connettore “sembri uguale”.

È inoltre rischioso sostituire una sola parte quando il guasto interessa un gruppo elettronico condiviso. Se più pulsanti, il display e gli indicatori manifestano anomalie contemporaneamente, occorre considerare scheda, alimentazione e collegamento al controller, non solo il pulsante premuto dall'utente.

Domande frequenti

Posso sostituire un pulsante ThyssenKrupp con un modello universale?

Solo dopo avere verificato compatibilità meccanica, elettrica e funzionale. Un pulsante universale può essere adatto per alcune applicazioni a contatti discreti, ma non è automaticamente utilizzabile in una pulsantiera elettronica o seriale. Anche simboli, illuminazione e accessibilità devono restare appropriati.

Il codice sul pulsante non è leggibile: che cosa serve?

Fornire foto nitide del fronte e del retro, misure complete, tipo di fissaggio, comportamento dell'illuminazione, foto della pulsantiera intera e codice della scheda o del quadro quando disponibili. Questi elementi consentono una valutazione molto più solida della sola immagine frontale.

È necessario sostituire tutta la pulsantiera se si guasta un tasto?

Non sempre. Se pulsante, supporto e collegamento sono separabili, può essere possibile intervenire sul singolo componente. Se invece il tasto è integrato in una scheda, oppure la finitura e le funzioni richiedono uniformità, può essere necessario valutare un modulo più esteso.

Posso usare un pulsante con illuminazione di colore diverso?

Tecnicamente dipende dalla configurazione elettrica e dalla funzione del comando. Dal punto di vista operativo, cambiare colore può creare incoerenza con gli altri comandi o con le segnalazioni previste. Prima di farlo, verificare significato della luce, alimentazione e requisiti dell'impianto.

Per reperire pulsanti ascensore ThyssenKrupp in modo efficace, raccogliere prima codici, foto, misure e dettagli dei collegamenti. Kelevator fornisce ricambi multibrand per importatori, distributori, manutentori, società di modernizzazione e acquirenti OEM: una richiesta tecnica completa permette di valutare con maggiore precisione un componente identico, un equivalente compatibile o un gruppo di sostituzione.
