Ricambi ascensori ThyssenKrupp e TKE: guida pratica

I ricambi ascensori ThyssenKrupp non si identificano in modo affidabile dal solo nome dell'impianto o dall'aspetto della scheda elettronica. Per scegliere un componente TKE compatibile servono almeno il modello di manovra, il codice completo della parte, la revisione hardware, le connessioni e i dati elettrici riportati in etichetta.

La verifica è particolarmente importante su impianti datati, ammodernamenti parziali e sostituzioni di display o schede di comunicazione. Un componente con forma simile può avere firmware, pinout, protocollo o tensione diversi. Questa guida aiuta manutentori, aziende di modernizzazione, distributori e uffici acquisti a preparare una richiesta di sostituzione completa e tecnicamente verificabile.

Denominazioni ThyssenKrupp Elevator e TKE

Nel settore si incontrano spesso entrambe le diciture: ThyssenKrupp Elevator per identificare impianti, documentazione e ricambi di precedenti generazioni, e TKE per la denominazione attuale del marchio. Per la ricerca del ricambio, però, il nome commerciale non è un identificativo tecnico sufficiente.

Su targhe, disegni e schede possono comparire sigle storiche, codici di piattaforma, codici interni del produttore, riferimenti a gruppi di prodotto o sigle della manovra. È normale che una stessa installazione presenti una combinazione di elementi con età e denominazioni differenti, soprattutto quando nel tempo sono stati sostituiti quadro, cabina, pulsantiere o dispositivi di comunicazione.

Per evitare equivoci nella richiesta, conviene indicare sempre:

• denominazione esatta rilevata sulla targhetta dell'impianto;
• marca e modello del quadro di manovra, se leggibili;
• codice della scheda o del dispositivo da sostituire;
• revisione, versione e data presenti sull'etichetta;
• funzione effettiva del componente;
• fotografie nitide del fronte, del retro, dei connettori e delle etichette.

Non presumere che la sigla TKE renda automaticamente intercambiabile un ricambio nato per un impianto ThyssenKrupp Elevator precedente, né il contrario. La compatibilità deve essere confermata a livello di componente e di sistema.

Identificare l'impianto e la famiglia della manovra

Il primo controllo utile non riguarda il ricambio, ma l'architettura dell'ascensore. Una scheda di cabina può dipendere dalla famiglia del controllore, dalla configurazione delle fermate, dal bus seriale e dalla versione software del sistema.

Dove reperire le informazioni

Raccogliere i dati senza scollegare dispositivi o alterare regolazioni. Le fonti più utili sono:

1. Targhetta del quadro di manovra: può riportare modello, matricola, alimentazione e dati del costruttore.
2. Etichette sulle schede: spesso contengono part number, codice articolo, revisione e identificativi a codice a barre.
3. Documentazione di manutenzione: schemi elettrici, elenco ricambi, verbali di ammodernamento e registri di intervento.
4. Targhetta della cabina o della pulsantiera: utile per collegare il componente alla configurazione effettiva dell'impianto.
5. Foto dell'installazione: mostrano cablaggi, adattatori, eventuali modifiche precedenti e posizione del dispositivo.

Quando manca la documentazione originale, le foto diventano decisive. Devono includere una scala di riferimento quando dimensioni, interassi o numero di poli dei connettori non sono immediatamente riconoscibili.

Distinguere il componente dalla sua funzione

La funzione dichiarata non basta a identificare un ricambio. Ad esempio, un display di piano può sembrare un semplice indicatore, ma può integrare logica di chiamata, interfaccia seriale, indicatori di direzione o gestione degli allarmi. Analogamente, una scheda definita “comunicazione cabina” può collegare pulsantiere, indicatori, porte, citofono o altri moduli.

Prima di richiedere una sostituzione, descrivere con precisione cosa fa il componente nel sistema:

• visualizzazione di piano o direzione;
• comunicazione tra cabina e quadro;
• interfaccia della pulsantiera di cabina;
• scheda per comando porte;
• alimentazione o distribuzione segnali;
• modulo di espansione;
• dispositivo di comunicazione specifico.

Se il difetto è intermittente, riportare anche quando si manifesta: all'accensione, in corsa, su una determinata fermata, dopo il riavvio o soltanto con una certa cabina. Questo aiuta a separare un possibile guasto della scheda da problemi di cablaggio, alimentazione o configurazione.

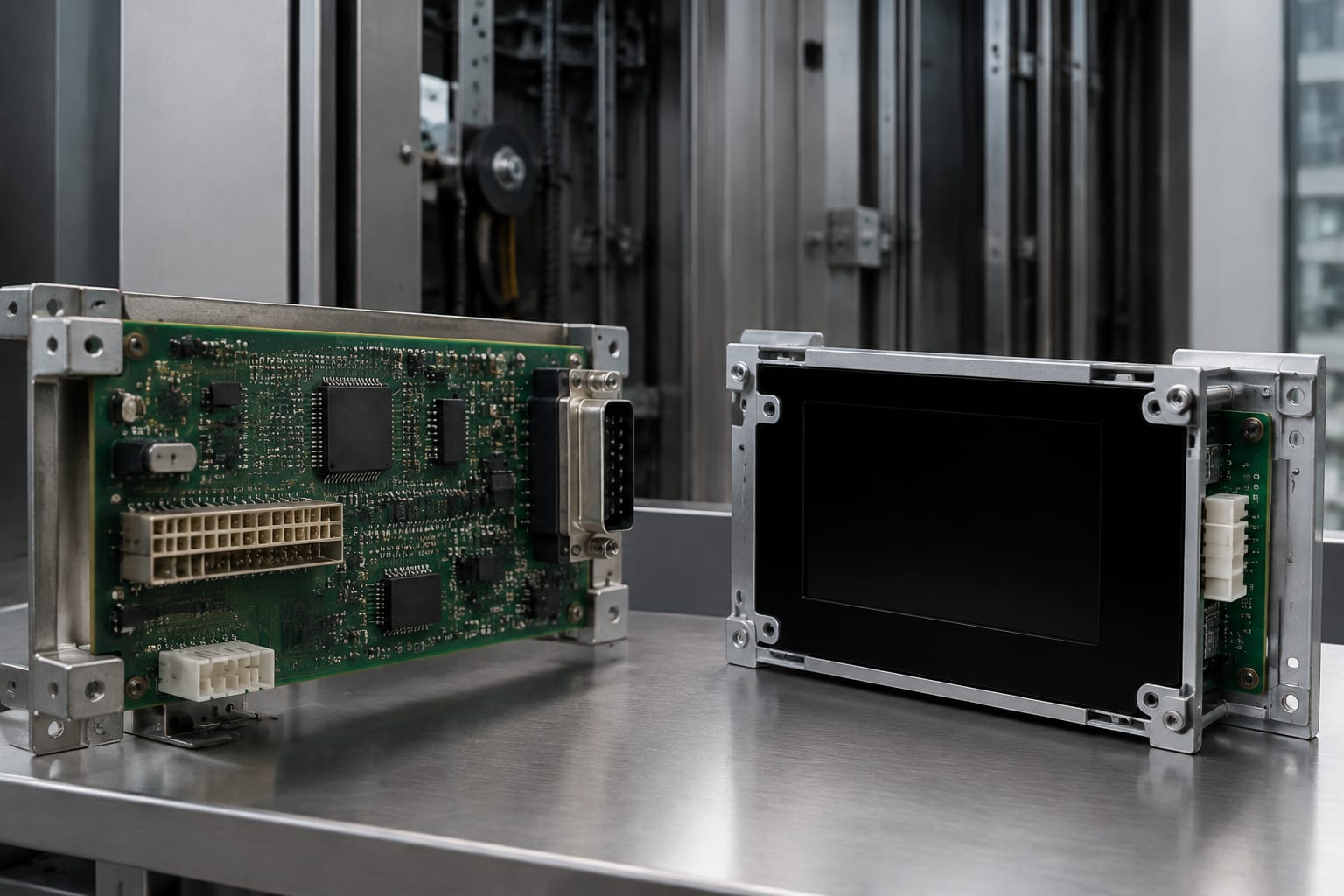

Display e componenti di comunicazione più comuni

Display e schede di comunicazione sono tra i ricambi più sensibili alla compatibilità perché lavorano con segnali, connettori e protocolli propri della configurazione installata. L'estetica del frontalino è un indizio secondario: deve prevalere il confronto dei riferimenti tecnici.

Per i display esterni, è utile confrontare anche il tipo di montaggio: incasso, superficie, fissaggio sul telaio o integrazione nella pulsantiera di piano. Un ricambio elettricamente compatibile può comunque non essere installabile senza adattamenti meccanici.

Quando serve sostituire una scheda destinata alla comunicazione in cabina, una scheda di comunicazione cabina Thyssen va valutata rispetto al codice del componente rimosso, non solo alla descrizione commerciale. Lo stesso criterio si applica a una scheda display di piano per ascensori Thyssen: occorre verificare interfaccia, connettori e configurazione dell'impianto.

Attenzione agli ammodernamenti parziali

Un ascensore può mantenere il quadro originario e ricevere una nuova pulsantiera, oppure avere una cabina aggiornata con parti di comunicazione adattate. In questi casi, il ricambio corretto è determinato dalla parte del sistema con cui deve dialogare, non dall'anno apparente dell'ascensore.

Non usare la data di installazione come criterio decisivo. È più affidabile ricostruire la configurazione attuale attraverso codici e cablaggi presenti.

Leggere codici delle schede e revisioni

Il codice riportato sulla scheda è il riferimento principale per una ricerca accurata. Va trascritto integralmente, mantenendo prefissi, trattini, spazi, suffissi e lettere di revisione. Errori di una sola cifra o l'omissione di una lettera possono riferirsi a una variante diversa.

Quali dati copiare dall'etichetta

Una scheda può avere più etichette. Fotografarle tutte e separare le informazioni in campi distinti:

• codice articolo o part number;
• codice della scheda stampato sul circuito;
• numero di serie;
• revisione hardware, spesso indicata come Rev., R, Version o sigla analoga;
• revisione software o firmware, se presente;
• data di produzione o lotto;
• tensione nominale e altri dati elettrici;
• eventuali codici del produttore del display, del connettore o del modulo.

Il codice serigrafato sul circuito può essere il numero del circuito stampato, non il codice ordinabile del ricambio. Per questo è opportuno comunicare sia il codice dell'etichetta sia quello serigrafato, evitando di scegliere arbitrariamente uno dei due.

Perché la revisione conta

Una revisione può introdurre modifiche a componenti elettronici, cablaggio, pinout, alimentazione o compatibilità software. Non significa necessariamente che una revisione più recente sostituisca ogni versione precedente.

La dicitura “compatibile” deve quindi essere accompagnata da una verifica concreta. Chiedere se il componente proposto è:

• identico al codice originale;
• una sostituzione ufficialmente indicata per quel codice;
• una versione con revisione differente che richiede modifiche;
• un ricambio che necessita di parametrizzazione, adattatore o aggiornamento software.

Non confondere una revisione della scheda con il numero di serie dell'ascensore. Sono dati utili entrambi, ma rispondono a domande diverse.

Confrontare connettori e dati elettrici

Un confronto visivo dei connettori è necessario, ma da solo non dimostra l'intercambiabilità. Due connettori uguali possono avere assegnazioni dei pin diverse; al contrario, un ricambio sostitutivo può richiedere un cablaggio o adattatore previsto per quella sostituzione.

Controlli lato connettore

Con impianto in condizioni di sicurezza e operazioni eseguite da personale qualificato, verificare:

• numero di connettori presenti;
• tipo e numero di poli;
• disposizione, chiave di polarizzazione e sistema di bloccaggio;
• posizione dei connettori sulla scheda;
• codici stampati accanto ai connettori;
• presenza di ponticelli, dip switch o selettori;
• stato di spinotti, contatti e cavi.

Fotografare il connettore inserito e la controparte scollegata solo quando ciò rientra nelle procedure operative applicabili. Un'immagine del cablaggio prima della rimozione riduce gli errori nel rimontaggio.

Controlli elettrici essenziali

Confrontare i valori dichiarati dal produttore e gli schemi disponibili. In particolare:

• tensione di alimentazione nominale;
• corrente o potenza richiesta, quando indicata;
• corrente continua o alternata;
• polarità e riferimento di massa;
• segnali di ingresso e uscita;
• presenza di collegamenti schermati o linee bus;
• eventuali requisiti di terra o isolamento.

Non applicare tensione a una scheda soltanto per verificare se si accende. Un alimentatore con valore o polarità non corretti può danneggiare il dispositivo e rendere più difficile l'analisi del guasto originario.

La conformità dell'installazione e le verifiche di sicurezza dell'ascensore restano responsabilità di tecnici abilitati e dell'organizzazione incaricata della manutenzione. La compatibilità di un ricambio non sostituisce le prove funzionali previste dopo l'intervento.

Gestire componenti obsoleti o rinominati

Quando un ricambio ThyssenKrupp Elevator non è più identificato con la stessa denominazione, l'obiettivo non è trovare un elemento “simile”, ma stabilire una catena di sostituzione documentata. Questa può indicare un nuovo codice, una revisione sostitutiva, un kit o una modifica richiesta per l'installazione.

Una componente può essere difficile da reperire per ragioni diverse:

• il codice originario è stato sostituito;
• la piattaforma è fuori produzione;
• il ricambio è disponibile solo come kit;
• una revisione precedente non è più supportata;
• l'impianto è stato modificato e non corrisponde alla configurazione standard;
• il difetto attribuito alla scheda deriva in realtà da un guasto esterno.

Come valutare un'alternativa

Prima di accettare un ricambio alternativo, chiedere una risposta esplicita su questi punti:

1. Quale codice originale viene sostituito?
2. La proposta è equivalente diretto, sostituzione aggiornata o soluzione da adattare?
3. Sono necessari cavi, staffe, frontalini, connettori o altri accessori?
4. Occorre programmare parametri, indirizzi o firmware?
5. Quali limitazioni funzionali o estetiche possono rimanere?
6. Quali controlli devono essere completati prima della messa in servizio?

Un modulo proposto come “sostitutivo” può essere corretto per una famiglia di impianti e non per un'altra. La distinzione è fondamentale soprattutto per schede COP e display integrati. Per esempio, una scheda display e comunicazione cabina serie 3600 è rilevante solo quando la serie e la configurazione dell'impianto corrispondono ai riferimenti da verificare.

Documentazione da chiedere al fornitore

Una richiesta ben preparata consente al fornitore di valutare il ricambio senza affidarsi a supposizioni. Per componenti critici o obsoleti, la documentazione richiesta dovrebbe chiarire sia l'identificazione sia l'installazione.

Inviare o richiedere:

• conferma scritta del codice originale esaminato;
• codice e revisione del componente proposto;
• indicazione del rapporto di compatibilità, se disponibile;
• fotografie fronte e retro del componente proposto;
• foto o schema dei connettori;
• dati di alimentazione e collegamento;
• elenco di eventuali accessori obbligatori;
• indicazioni su parametri, programmazione o messa in servizio;
• informazioni sullo stato del componente: nuovo, ricondizionato o altra condizione commerciale dichiarata;
• condizioni di fornitura applicabili al caso specifico.

Le fotografie del ricambio proposto devono mostrare etichette e connettori, non solo il lato visibile dopo il montaggio. Chiedere inoltre se la foto rappresenta la revisione effettivamente proposta o un'immagine indicativa di famiglia prodotto.

Kelevator opera nella fornitura B2B di ricambi ascensore multimarca per importatori, distributori, manutentori, aziende di modernizzazione e acquirenti OEM. Per una valutazione utile, una richiesta dovrebbe includere i dati tecnici raccolti, così da partire da un confronto del componente e non dal solo nome dell'impianto.

Checklist di verifica prima della sostituzione

Usare questa lista prima di ordinare e poi prima di mettere in servizio il ricambio.

Prima dell'ordine

• [ ] Ho trascritto il codice completo della parte originale.
• [ ] Ho registrato revisione hardware e, se disponibile, versione software.
• [ ] Ho identificato quadro di manovra e funzione del componente.
• [ ] Ho foto leggibili di fronte, retro, etichette e connettori.
• [ ] Ho confrontato numero di poli, chiavi e posizione dei connettori.
• [ ] Ho verificato alimentazione, polarità e dati elettrici.
• [ ] Ho escluso problemi evidenti di cavo, connettore, alimentatore o configurazione.
• [ ] Ho ricevuto chiarimenti su equivalenza, adattatori e parametrizzazione.

Durante l'installazione e la prova

• [ ] L'intervento è eseguito secondo le procedure di sicurezza applicabili.
• [ ] Il cablaggio è stato confrontato con foto e schemi, senza forzare connettori.
• [ ] Ponticelli, dip switch e indirizzi sono coerenti con la configurazione richiesta.
• [ ] Le funzioni associate al componente sono verificate, non soltanto l'accensione.
• [ ] Si controllano eventuali segnalazioni di guasto nel quadro.
• [ ] La prova include le fermate, i comandi e le indicazioni coinvolte dal ricambio.
• [ ] La documentazione di manutenzione viene aggiornata con codice e revisione installati.

L'errore più comune è ordinare in base a una fotografia o a una descrizione generica come “display Thyssen” o “scheda TKE”. La procedura più affidabile combina codice completo, revisione, funzione, cablaggio e requisiti elettrici.

FAQ sui ricambi ThyssenKrupp Elevator

Il nome TKE identifica automaticamente il ricambio corretto?

No. TKE identifica il marchio, mentre la compatibilità dipende dalla famiglia dell'impianto, dal codice della parte, dalla revisione e dalle interfacce effettivamente presenti.

Posso usare una scheda con lo stesso connettore?

Non senza verificare il pinout, l'alimentazione, i segnali e il protocollo. La coincidenza meccanica del connettore non dimostra l'equivalenza elettrica o funzionale.

Il numero di serie dell'ascensore è sufficiente per ordinare?

È un dato utile, ma non sostituisce il codice della scheda. Per componenti elettronici, inviare anche foto delle etichette, della revisione e dei connettori riduce in modo significativo l'incertezza.

Cosa fare se l'etichetta è illeggibile?

Non indovinare il codice. Raccogliere fotografie della scheda, dei connettori, del quadro e della documentazione disponibile. Verificare inoltre eventuali codici serigrafati sul circuito e riferimenti presenti negli schemi elettrici.

Per preparare una richiesta di ricambio ThyssenKrupp Elevator o TKE, raccogli codice completo, revisione, immagini dei collegamenti e dati del quadro di manovra. Questo set minimo permette di confrontare una sostituzione proposta con l'impianto reale prima di pianificare l'intervento.
